2007 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

184
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
UTILIZZATORI FUSIBILE AMPERE
Pompa combustibile F21 15
Impianto i.e. (servizi primari) F22 20
Elettrovalvole ABS F23 30
Cambio automatico 8 (+chiave) F24 15
Luci fendinebbia F30 15
Centralina Opzionale Montante Centrale Destro
UTILIZZATORI FUSIBILE AMPERE
AssenteF54 –
Sedili riscaldatiF55 15
Presa di corrente passeggeri posteriori F56 15
Riscaldatore supplementare sottosedile F57 10
Luci di posizione laterali F58 10
Sospensioni autolivellanti (+batteria) F59 7,5
AssenteF60 –
AssenteF61 –
AssenteF62 –
Comando riscaldatore supplementare passeggeri F63 10
AssenteF64 –
Ventola riscaldatore supplementare passeggeri F65 30

185
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

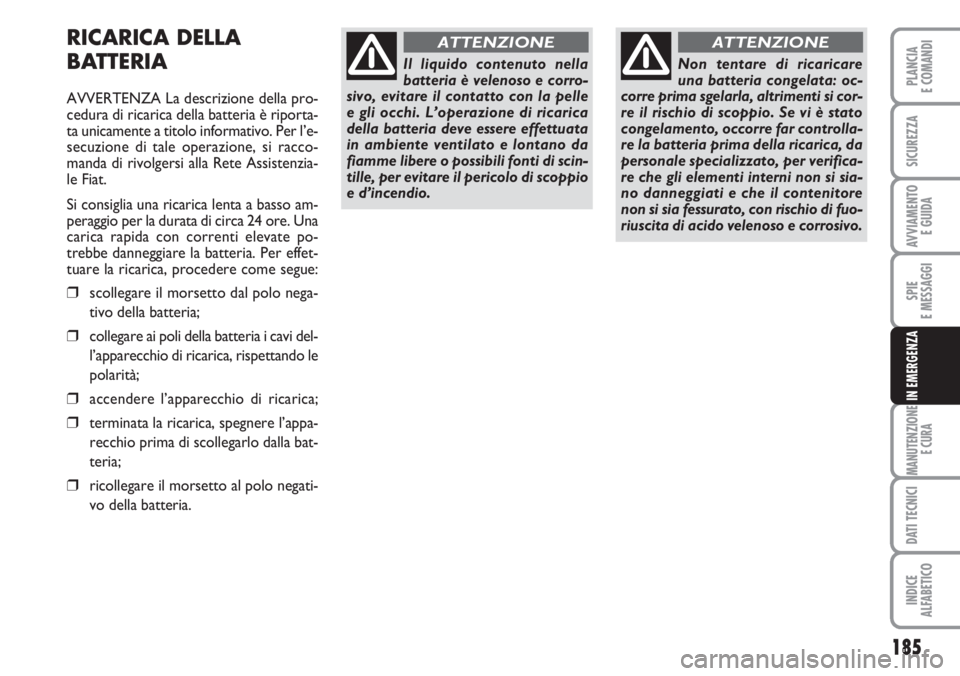

RICARICA DELLA
BATTERIA
AVVERTENZA La descrizione della pro-
cedura di ricarica della batteria è riporta-
ta unicamente a titolo informativo. Per l’e-
secuzione di tale operazione, si racco-
manda di rivolgersi alla Rete Assistenzia-
le Fiat.
Si consiglia una ricarica lenta a basso am-
peraggio per la durata di circa 24 ore. Una
carica rapida con correnti elevate po-
trebbe danneggiare la batteria. Per effet-
tuare la ricarica, procedere come segue:
❒scollegare il morsetto dal polo nega-
tivo della batteria;
❒collegare ai poli della batteria i cavi del-
l’apparecchio di ricarica, rispettando le
polarità;
❒accendere l’apparecchio di ricarica;
❒terminata la ricarica, spegnere l’appa-
recchio prima di scollegarlo dalla bat-
teria;
❒ricollegare il morsetto al polo negati-
vo della batteria.
Il liquido contenuto nella
batteria è velenoso e corro-
sivo, evitare il contatto con la pelle
e gli occhi. L’operazione di ricarica
della batteria deve essere effettuata
in ambiente ventilato e lontano da
fiamme libere o possibili fonti di scin-
tille, per evitare il pericolo di scoppio
e d’incendio.
ATTENZIONE
Non tentare di ricaricare
una batteria congelata: oc-
corre prima sgelarla, altrimenti si cor-
re il rischio di scoppio. Se vi è stato
congelamento, occorre far controlla-
re la batteria prima della ricarica, da
personale specializzato, per verifica-
re che gli elementi interni non si sia-
no danneggiati e che il contenitore
non si sia fessurato, con rischio di fuo-
riuscita di acido velenoso e corrosivo.
ATTENZIONE

186
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 45F0N00144m
SOLLEVAMENTO
DEL VEICOLO
Nel caso in cui si rendesse necessario sol-
levare il veicolo, recarsi presso la Rete As-
sistenziale Fiat, che è attrezzata di ponti
a bracci o sollevatori da officina.
Il veicolo deve essere sollevato solo late-
ralmente disponendo l’estremità dei brac-
ci od il sollevatore da officina nelle zone
illustrate in figura.
TRAINO DEL VEICOLO
Il veicolo è dotato di due anelli per l’an-
coraggio del dispositivo di traino.
Durante il traino ricordarsi
che non avendo l’ausilio del
servofreno e del servosterzo per fre-
nare è necessario esercitare un mag-
gior sforzo sul pedale e per sterzare è
necessario un maggior sforzo sul vo-
lante. Non utilizzare cavi flessibili per
effettuare il traino, evitare gli strap-
pi. Durante le operazioni di traino ve-
rificare che il fissaggio del giunto al vei-
colo non danneggi i componenti a con-
tatto. Nel trainare il veicolo è obbli-
gatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comporta-
mento da tenere sulla strada.
ATTENZIONE

187
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 46F0N0134m
Durante il traino del veico-
lo non avviare il motore.
ATTENZIONE
Prima di effettuare il traino
disinserire il bloccasterzo (ve-
dere paragrafo “Dispositivo di avvia-
mento” nel capitolo “Plancia e co-
mandi”). Durante il traino ricordarsi
che non avendo l’ausilio del servofre-
no e del servosterzo per frenare è ne-
cessario esercitare un maggior sforzo
sul pedale e per sterzare è necessario
un maggior sforzo sul volante. Non uti-
lizzare cavi flessibili per effettuare il
traino, evitare gli strappi. Durante le
operazioni di traino verificare che il fis-
saggio del giunto al veicolo non dan-
neggi i componenti a contatto. Nel
trainare il veicolo, è obbligatorio ri-
spettare le specifiche norme di circo-
lazione stradale, relative sia al dispo-
sitivo di traino, sia al comportamen-
to da tenere sulla strada.
ATTENZIONE
fig. 47F0N0135m
fig. 48F0N0136m
L’anello anteriore è ubicato nel cassetto
attrezzi sotto il sedile lato passeggero.
Per l’utilizzazione procedere come segue:
❒Aprire lo sportello Aed asportarlo
agendo come illustrato in fig. 46;
❒ruotare in senso antiorario il pomel-
lo Bdi bloccaggio e asportarlo fig. 46
per permettere la fuoriuscita del cas-
setto fig. 47;

188
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 49F0N0117m
❒prelevare dal cassetto il cacciavite in
dotazione e facendo leva nel punto in-
dicato sollevare il tappo C-fig. 48;
❒prelevare l’anello di traino Ddal cas-
setto e avvitarlo sul perno filettato fig.
48.
L’anello posteriore B-fig. 49è reperibile
nel punto indicato in figura.

189
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
MANUTENZIONE PROGRAMMATA ............................ 190
PIANO DI MANUTENZIONE PROGRAMMATA ....... 191
CONTROLLI PERIODICI ................................................... 195
UTILIZZO GRAVOSO DEL VEICOLO............................ 195
VERIFICA DEI LIVELLI .......................................................... 196
FILTRO ARIA .......................................................................... 202
FILTRO ANTIPOLLINE ....................................................... 202
BATTERIA ............................................................................... 202
RUOTE E PNEUMATICI ..................................................... 205
TUBAZIONI IN GOMMA ................................................... 206
TERGICRISTALLO/TERGILUNOTTO ............................ 206
CARROZZERIA ..................................................................... 208
INTERNI ................................................................................... 210
M M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E
E E
C C
U U
R R
A A

AVVERTENZA I tagliandi di Manutenzio-
ne Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli
stessi può comportare la decadenza della
garanzia.
Il servizio di Manutenzione Programmata
viene prestato da tutta la Rete Assisten-
ziale Fiat, a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori
sostituzioni o riparazioni, queste potran-
no venire eseguite solo con l’esplicito ac-
cordo del Cliente.AVVERTENZA Si consiglia di segnalare su-
bito alla Rete Assistenziale Fiat eventuali
piccole anomalie di funzionamento, sen-
za attendere l’esecuzione del prossimo ta-
gliando.
Se il veicolo viene usato frequentemente
per il traino di rimorchi, occorre ridurre
l’intervallo tra una manutenzione pro-
grammata e l’altra.MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire al veicolo una lunga vi-
ta in condizioni ottimali.
Per questo Fiat ha predisposto una serie
di controlli e di interventi di manutenzio-
ne ogni 40.000/45.000 chilometri a se-
conda della motorizzazione.
La manutenzione programmata non esau-
risce tuttavia completamente tutte le esi-
genze del veicolo: anche nel periodo ini-
ziale prima del tagliando dei 40.000/45.000
chilometri e successivamente, tra un ta-
gliando e l’altro, sono pur sempre neces-
sarie le ordinarie attenzioni come ad
esempio il controllo sistematico con even-
tuale ripristino del livello dei liquidi, della
pressione dei pneumatici ecc...
190
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

191
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
PIANO DI MANUTENZIONE PROGRAMMATA
(120 Multijet - 130 Multijet - 160 Multijet)
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori di
direzione, emergenza, vano di carico, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli ed eventuale
regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento segnalatore usura
pattini disco anteriori e posteriori
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentazione combustibile - freni) - Elementi in gomma
(cuffie - manicotti - boccole - ecc.) - Tubazioni flessibili impianto
freni e alimentazione
Controllo visivo condizioni/tensionamento cinghie comando accessori
(escluso motori dotati di tenditori automatici)
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi
Sostituzione olio motore e filtro olio motore
