2007 BMW MOTORRAD G650 XMOTO Handleiding (in Dutch)

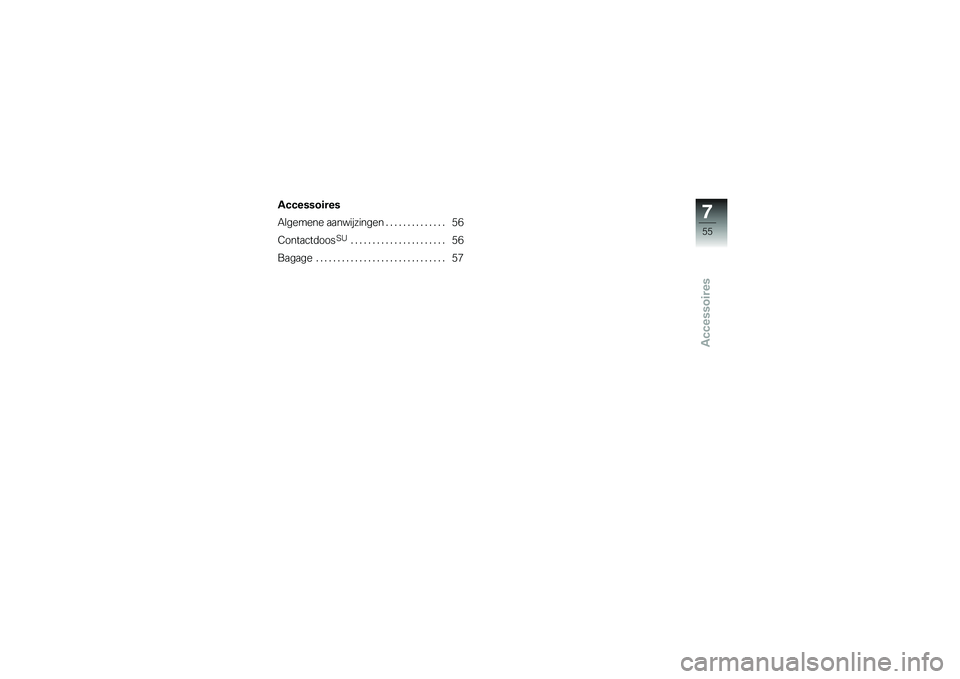

Accessoires
Accessoires
Algemene aanwijzingen . ............. 56
Contactdoos
SU
...................... 56
Bagage . . ............................ 57

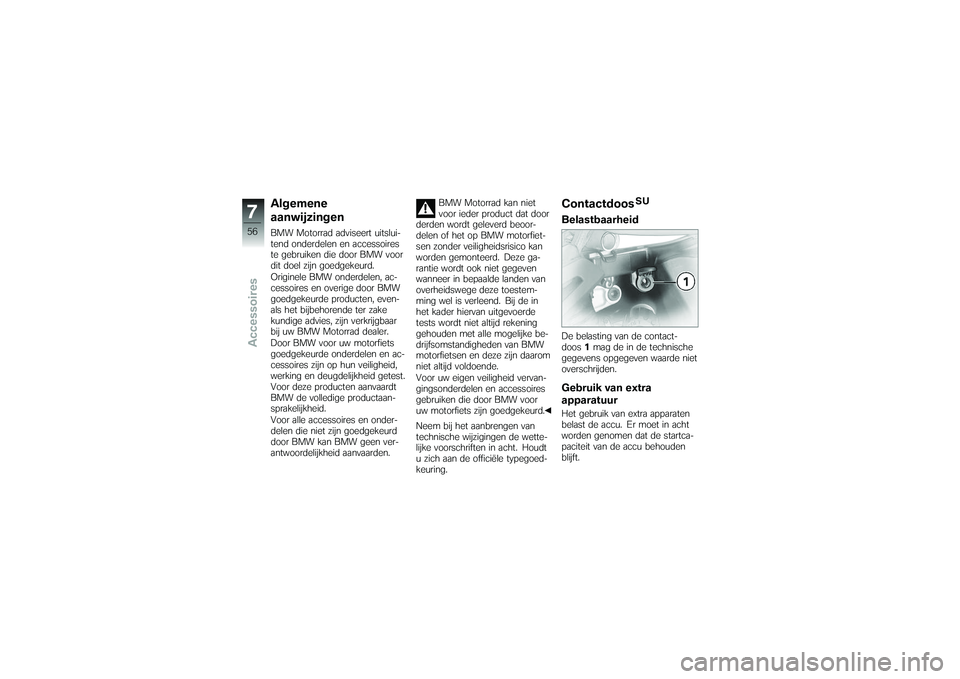

755zAccessoires

Algemene
aanwijzingenBMW Motorrad adviseert uitslui-
tend onderdelen en accessoires
te gebruiken die door BMW voor
dit doel zijn goedgekeurd.
Originele BMW onderdelen, ac-
cessoires en overige door BMW
goedgekeurde producten, even-
als het bijbehorende ter zake
kundige advies, zijn verkrijgbaar
bij uw BMW Motorrad dealer.
Door BMW voor uw motorfiets
goedgekeurde onderdelen en ac-
cessoires zijn op hun veiligheid,
werking en deugdelijkheid getest.
Voor deze producten aanvaardt
BMW de volledige productaan-
sprakelijkheid.
Voor alle accessoires en onder-
delen die niet zijn goedgekeurd
door BMW kan BMW geen ver-
antwoordelijkheid aanvaarden.BMW Motorrad kan niet
voor ieder product dat door
derden wordt geleverd beoor-
delen of het op BMW motorfiet-
sen zonder veiligheidsrisico kan
worden gemonteerd. Deze ga-
rantie wordt ook niet gegeven
wanneer in bepaalde landen van
overheidswege deze toestem-
ming wel is verleend. Bij de in
het kader hiervan uitgevoerde
tests wordt niet altijd rekening
gehouden met alle mogelijke be-
drijfsomstandigheden van BMW
motorfietsen en deze zijn daarom
niet altijd voldoende.
Voor uw eigen veiligheid vervan-
gingsonderdelen en accessoires
gebruiken die door BMW voor
uw motorfiets zijn goedgekeurd.
Neem bij het aanbrengen van
technische wijzigingen de wette-
lijke voorschriften in acht. Houdt
u zich aan de officiële typegoed-
keuring.
Contactdoos
SU
BelastbaarheidDe belasting van de contact-
doos 1mag de in de technische
gegevens opgegeven waarde niet
overschrijden.Gebruik van extra
apparatuurHet gebruik van extra apparaten
belast de accu. Er moet in acht
worden genomen dat de startca-
paciteit van de accu behouden
blijft.
756zAccessoires

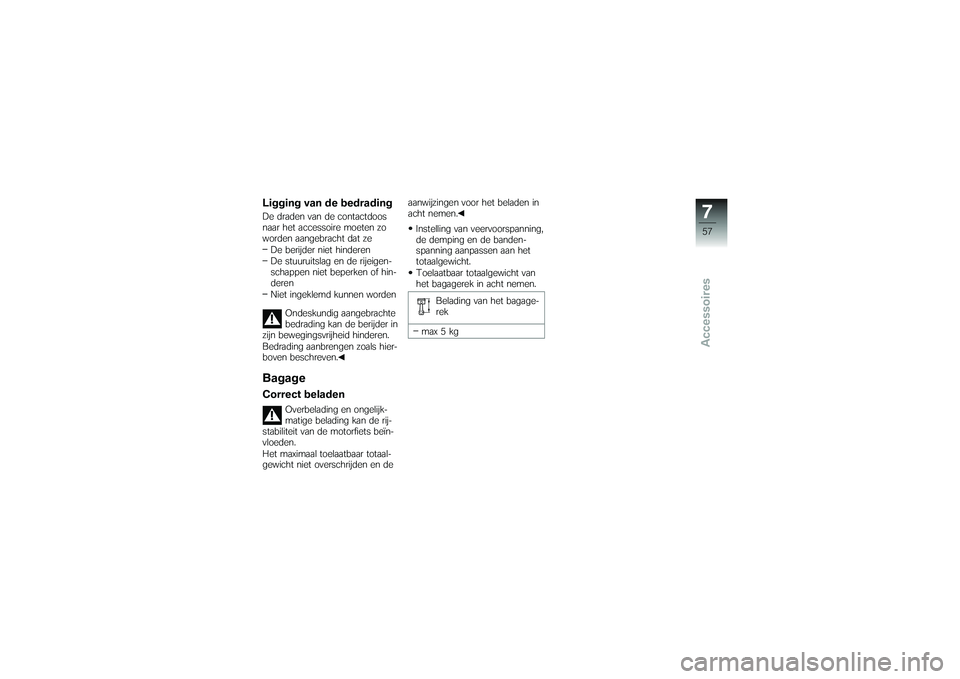

Ligging van de bedradingDe draden van de contactdoos
naar het accessoire moeten zo
worden aangebracht dat zeDe berijder niet hinderen
De stuuruitslag en de rijeigen-
schappen niet beperken of hin-
deren
Niet ingeklemd kunnen worden
Ondeskundig aangebrachte
bedrading kan de berijder in
zijn bewegingsvrijheid hinderen.
Bedrading aanbrengen zoals hier-
boven beschreven.BagageCorrect beladen
Overbelading en ongelijk-
matige belading kan de rij-
stabiliteit van de motorfiets beïn-
vloeden.
Het maximaal toelaatbaar totaal-
gewicht niet overschrijden en de aanwijzingen voor het beladen in
acht nemen.
Instelling van veervoorspanning,
de demping en de banden-
spanning aanpassen aan het
totaalgewicht.
Toelaatbaar totaalgewicht van
het bagagerek in acht nemen.
Belading van het bagage-
rek
max 5 kg
757zAccessoires

758zAccessoires

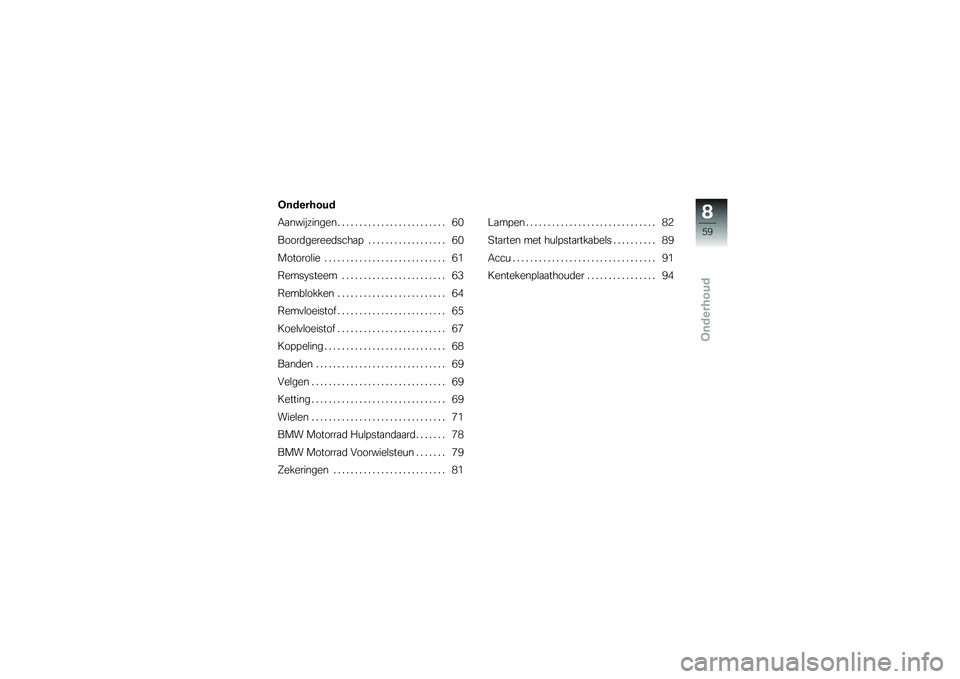

Onderhoud
Onderhoud
Aanwijzingen . ........................ 60
Boordgereedschap . ................. 60
Motorolie ............................ 61
Remsysteem . ....................... 63
Remblokken . . ....................... 64
Remvloeistof . . ....................... 65
Koelvloeistof . . ....................... 67
Koppeling ............................ 68
Banden . . ............................ 69
Velgen . . . ............................ 69
Ketting . . . ............................ 69
Wielen . . . ............................ 71
BMW Motorrad Hulpstandaard ....... 78
BMW Motorrad Voorwielsteun ....... 79
Zekeringen . . . ....................... 81 Lampen .
............................. 82
Starten met hulpstartkabels . . . ....... 89
Accu ................................. 91
Kentekenplaathouder . . . ............. 94
859zOnderhoud

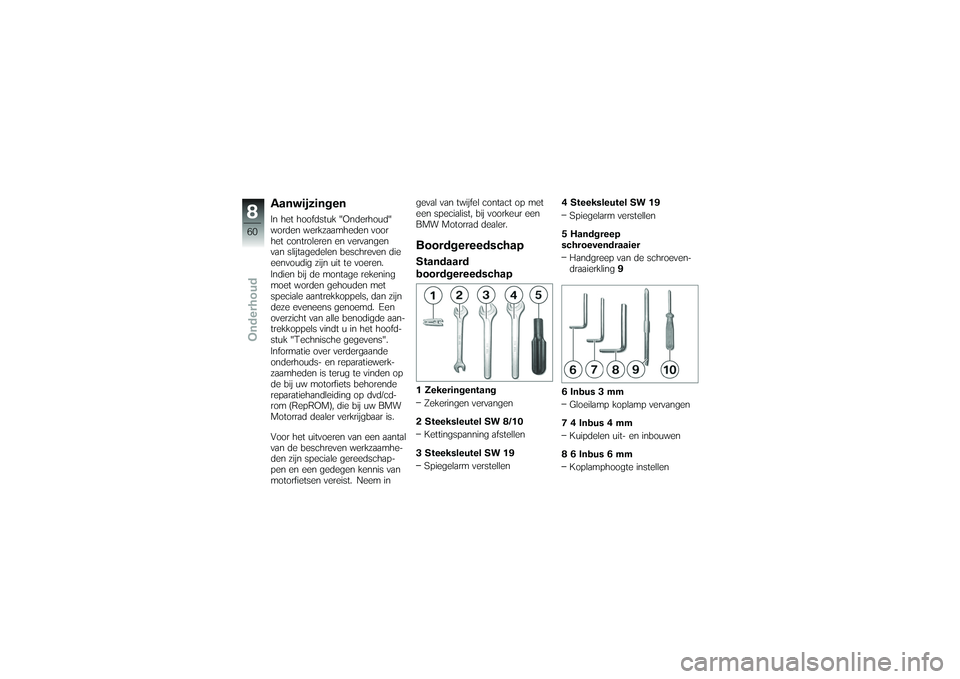

AanwijzingenIn het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het controleren en vervangen
van slijtagedelen beschreven die
eenvoudig zijn uit te voeren.
Indien bij de montage rekening
moet worden gehouden met
speciale aantrekkoppels, dan zijn
deze eveneens genoemd. Een
overzicht van alle benodigde aan-
trekkoppels vindt u in het hoofd-
stuk "Technische gegevens".
Informatie over verdergaande
onderhouds- en reparatiewerk-
zaamheden is terug te vinden op
de bij uw motorfiets behorende
reparatiehandleiding op dvd/cd-
rom (RepROM), die bij uw BMW
Motorrad dealer verkrijgbaar is.
Voor het uitvoeren van een aantal
van de beschreven werkzaamhe-
den zijn speciale gereedschap-
pen en een gedegen kennis van
motorfietsen vereist. Neem ingeval van twijfel contact op met
een specialist, bij voorkeur een
BMW Motorrad dealer.
BoordgereedschapStandaard
boordgereedschap1 Zekeringentang
Zekeringen vervangen
2 Steeksleutel SW 8/10 Kettingspanning afstellen
3 Steeksleutel SW 19
Spiegelarm verstellen 4
Steeksleutel SW 19
Spiegelarm verstellen
5 Handgreep
schroevendraaier Handgreep van de schroeven-
draaierkling 9
6 Inbus 3 mm Gloeilamp koplamp vervangen
7 4 Inbus 4 mm Kuipdelen uit- en inbouwen
8 6 Inbus 6 mm Koplamphoogte instellen
860zOnderhoud

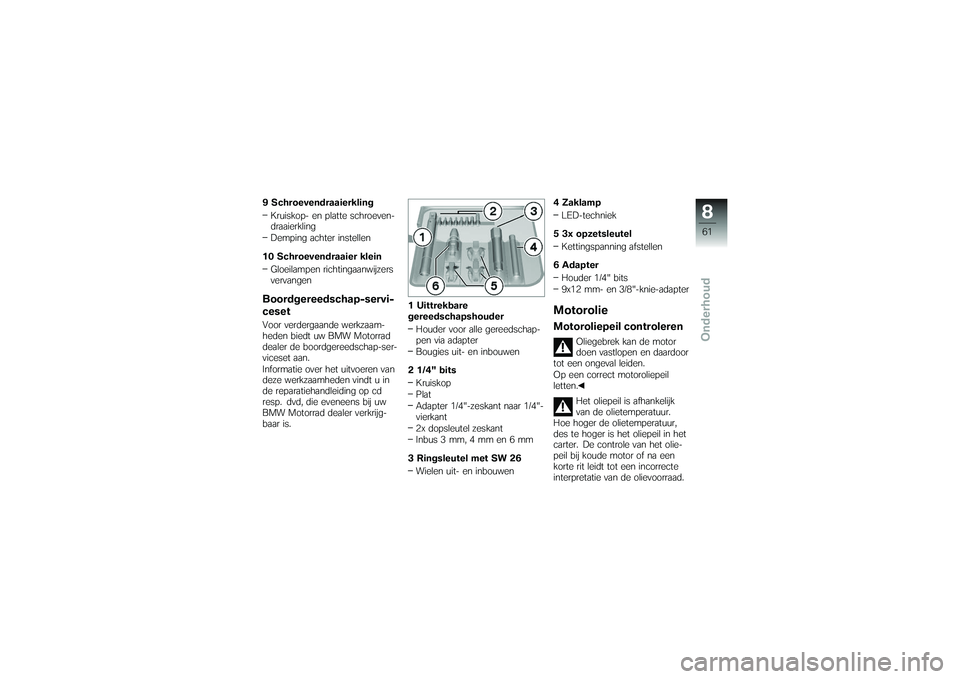

9 SchroevendraaierklingKruiskop- en platte schroeven-
draaierkling
Demping achter instellen
10 Schroevendraaier klein Gloeilampen richtingaanwijzers
vervangenBoordgereedschap-servi-
cesetVoor verdergaande werkzaam-
heden biedt uw BMW Motorrad
dealer de boordgereedschap-ser-
viceset aan.
Informatie over het uitvoeren van
deze werkzaamheden vindt u in
de reparatiehandleiding op cd
resp. dvd, die eveneens bij uw
BMW Motorrad dealer verkrijg-
baar is. 1 Uittrekbare
gereedschapshouder
Houder voor alle gereedschap-
pen via adapter
Bougies uit- en inbouwen
2 1/4" bits Kruiskop
Plat
Adapter 1/4"-zeskant naar 1/4"-
vierkant
2x dopsleutel zeskant
Inbus 3 mm, 4 mm en 6 mm
3 Ringsleutel met SW 26 Wielen uit- en inbouwen 4 Zaklamp
LED-techniek
5 3x opzetsleutel Kettingspanning afstellen
6 Adapter Houder 1/4" bits
9x12 mm- en 3/8"-knie-adapter
MotorolieMotoroliepeil controleren
Oliegebrek kan de motor
doen vastlopen en daardoor
tot een ongeval leiden.
Op een correct motoroliepeil
letten.
Het oliepeil is afhankelijk
van de olietemperatuur.
Hoe hoger de olietemperatuur,
des te hoger is het oliepeil in het
carter. De controle van het olie-
peil bij koude motor of na een
korte rit leidt tot een incorrecte
interpretatie van de olievoorraad.
861zOnderhoud

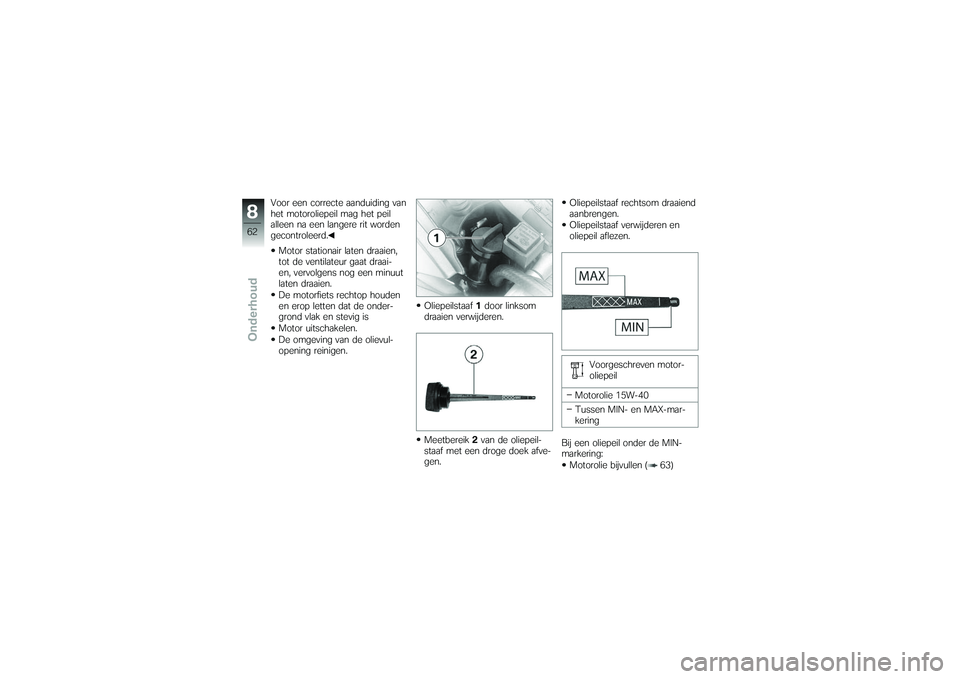

Voor een correcte aanduiding van
het motoroliepeil mag het peil
alleen na een langere rit worden
gecontroleerd.Motor stationair laten draaien,
tot de ventilateur gaat draai-
en, vervolgens nog een minuut
laten draaien.
De motorfiets rechtop houden
en erop letten dat de onder-
grond vlak en stevig is
Motor uitschakelen.
De omgeving van de olievul-
opening reinigen. Oliepeilstaaf
1door linksom
draaien verwijderen.
Meetbereik 2van de oliepeil-
staaf met een droge doek afve-
gen. Oliepeilstaaf rechtsom draaiend
aanbrengen.
Oliepeilstaaf verwijderen en
oliepeil aflezen.
Voorgeschreven motor-
oliepeil
Motorolie 15W-40
Tussen MIN- en MAX-mar-
kering
Bij een oliepeil onder de MIN-
markering: Motorolie bijvullen ( 63)
