2007 BMW MOTORRAD G650 XMOTO Handleiding (in Dutch)

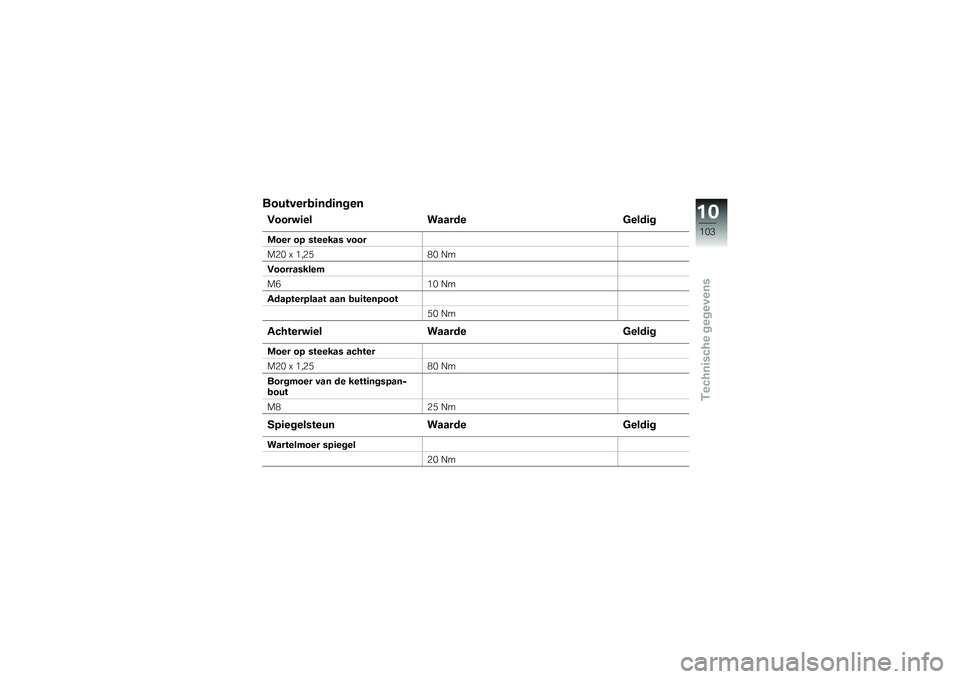

BoutverbindingenVoorwielWaarde GeldigMoer op steekas voor
M20 x 1,2580 Nm
Voorrasklem
M6 10 Nm
Adapterplaat aan buitenpoot 50 NmAchterwielWaarde GeldigMoer op steekas achter
M20 x 1,2580 Nm
Borgmoer van de kettingspan-
bout
M8 25 NmSpiegelsteunWaarde GeldigWartelmoer spiegel
20 Nm
10103zTechnische gegevens

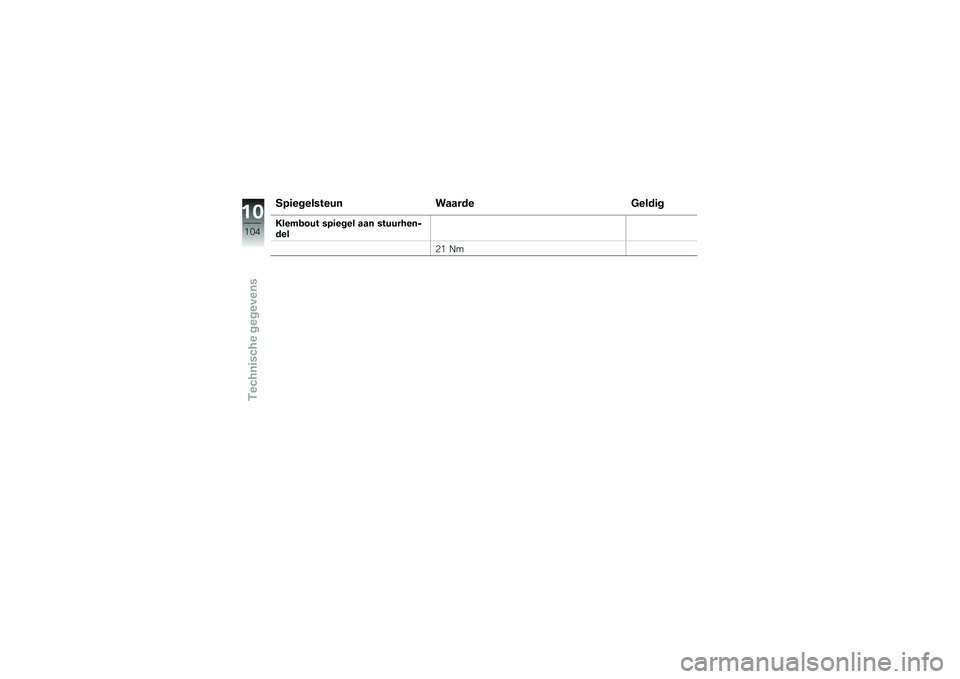

SpiegelsteunWaarde GeldigKlembout spiegel aan stuurhen-
del
21 Nm
10104zTechnische gegevens

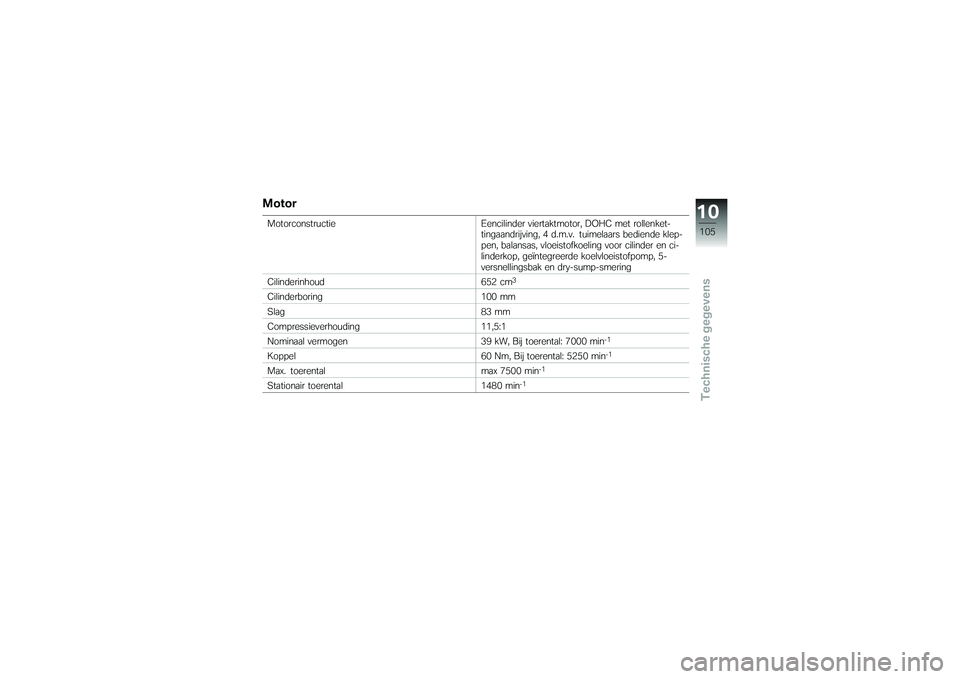

MotorMotorconstructieEencilinder viertaktmotor, DOHC met rollenket-
tingaandrijving, 4 d.m.v. tuimelaars bediende klep-
pen, balansas, vloeistofkoeling voor cilinder en ci-
linderkop, geïntegreerde koelvloeistofpomp, 5-
versnellingsbak en dry-sump-smering
Cilinderinhoud 652 cm
3
Cilinderboring100 mm
Slag 83 mm
Compressieverhouding 11,5:1
Nominaal vermogen 39 kW, Bij toerental: 7000 min
-1
Koppel60 Nm, Bij toerental: 5250 min
-1
Max. toerentalmax 7500 min
-1
Stationair toerental1480 min
-1
10105zTechnische gegevens

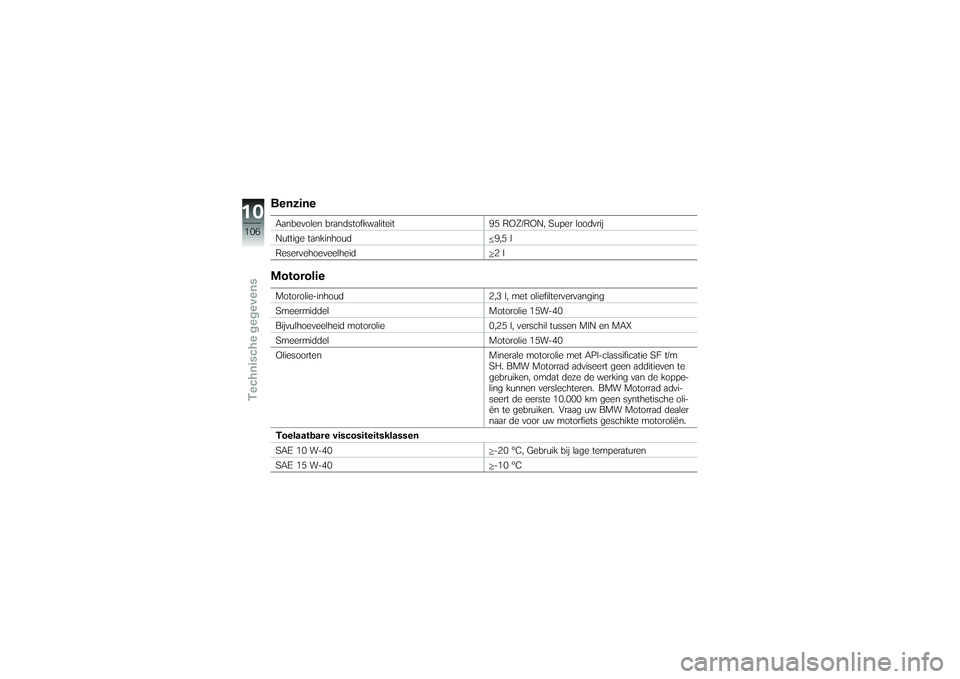

BenzineAanbevolen brandstofkwaliteit95 ROZ/RON, Super loodvrij
Nuttige tankinhoud 9,5 l
Reservehoeveelheid 2 lMotorolieMotorolie-inhoud2,3 l, met oliefiltervervanging
Smeermiddel Motorolie 15W-40
Bijvulhoeveelheid motorolie 0,25 l, verschil tussen MIN en MAX
Smeermiddel Motorolie 15W-40
Oliesoorten Minerale motorolie met API-classificatie SF t/m
SH. BMW Motorrad adviseert geen additieven te
gebruiken, omdat deze de werking van de koppe-
ling kunnen verslechteren. BMW Motorrad advi-
seert de eerste 10.000 km geen synthetische oli-
ën te gebruiken. Vraag uw BMW Motorrad dealer
naar de voor uw motorfiets geschikte motoroliën.
Toelaatbare viscositeitsklassen
SAE 10 W-40 -20 °C, Gebruik bij lage temperaturen
SAE 15 W-40 -10 °C
10106zTechnische gegevens

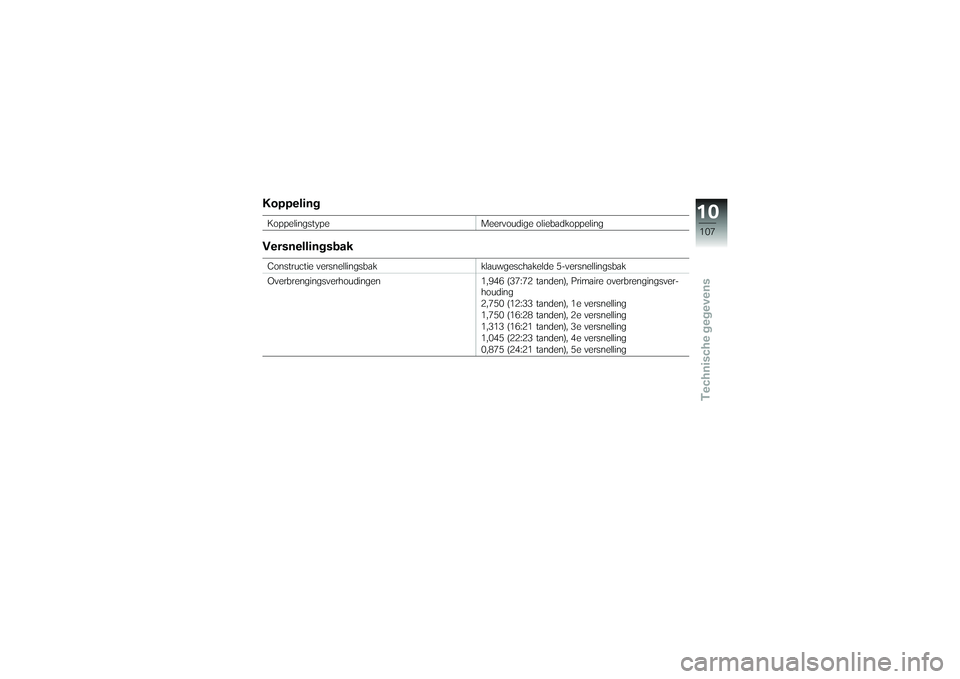

KoppelingKoppelingstypeMeervoudige oliebadkoppelingVersnellingsbakConstructie versnellingsbak klauwgeschakelde 5-versnellingsbak
Overbrengingsverhoudingen 1,946 (37:72 tanden), Primaire overbrengingsver-
houding
2,750 (12:33 tanden), 1e versnelling
1,750 (16:28 tanden), 2e versnelling
1,313 (16:21 tanden), 3e versnelling
1,045 (22:23 tanden), 4e versnelling
0,875 (24:21 tanden), 5e versnelling
10107zTechnische gegevens

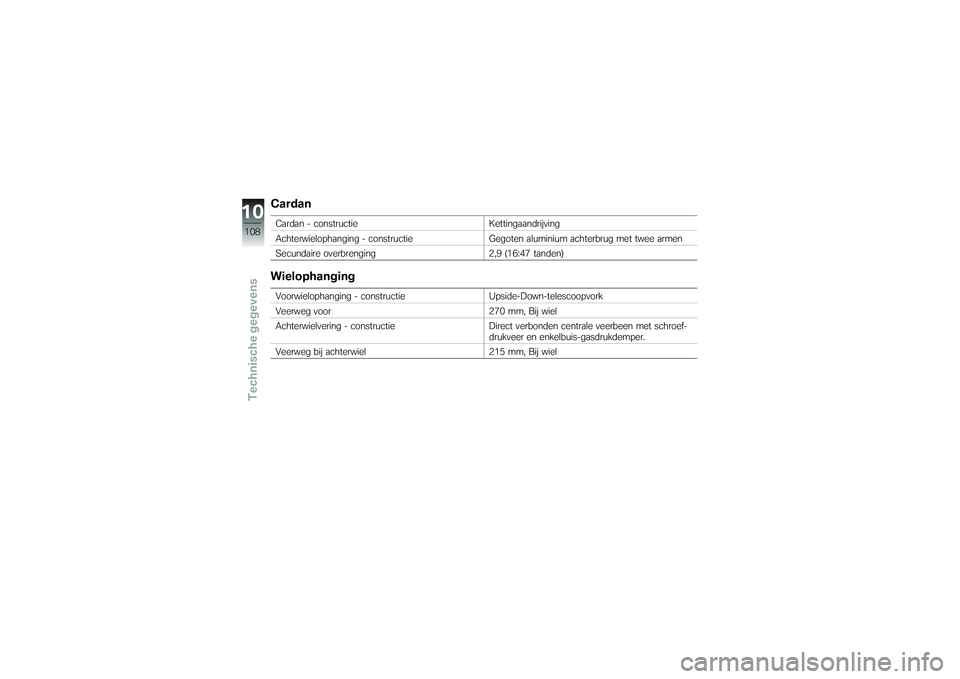

CardanCardan - constructieKettingaandrijving
Achterwielophanging - constructie Gegoten aluminium achterbrug met twee armen
Secundaire overbrenging 2,9 (16:47 tanden)WielophangingVoorwielophanging - constructieUpside-Down-telescoopvork
Veerweg voor 270 mm, Bij wiel
Achterwielvering - constructie Direct verbonden centrale veerbeen met schroef-
drukveer en enkelbuis-gasdrukdemper.
Veerweg bij achterwiel 215 mm, Bij wiel
10108zTechnische gegevens

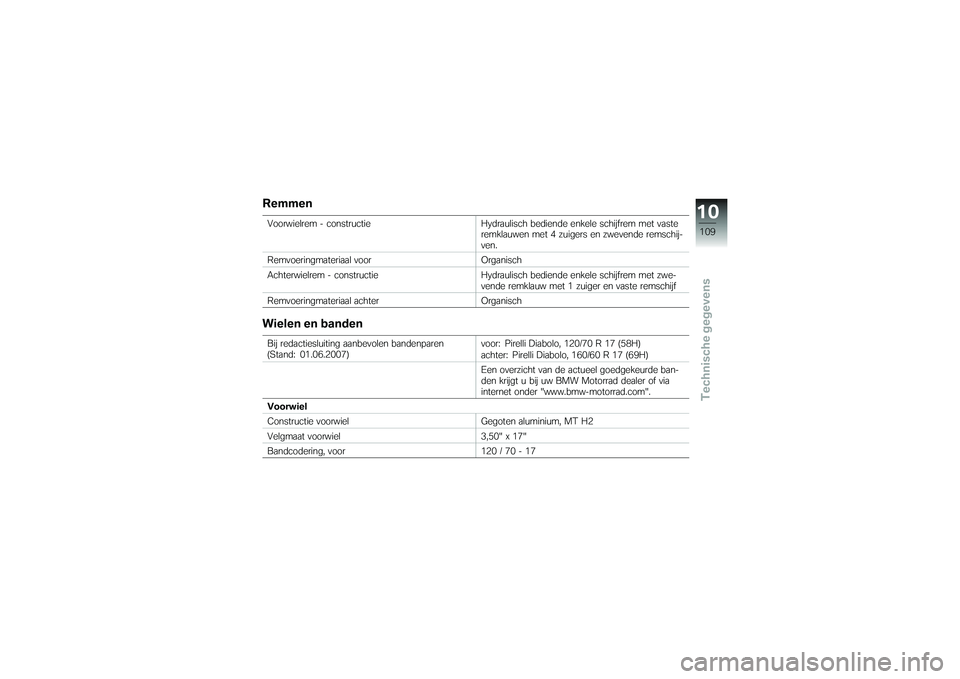

RemmenVoorwielrem - constructieHydraulisch bediende enkele schijfrem met vaste
remklauwen met 4 zuigers en zwevende remschij-
ven.
Remvoeringmateriaal voor Organisch
Achterwielrem - constructie Hydraulisch bediende enkele schijfrem met zwe-
vende remklauw met 1 zuiger en vaste remschijf
Remvoeringmateriaal achter OrganischWielen en bandenBij redactiesluiting aanbevolen bandenparen
(Stand: 01.06.2007)voor: Pirelli Diabolo, 120/70 R 17 (58H)
achter: Pirelli Diabolo, 160/60 R 17 (69H)
Een overzicht van de actueel goedgekeurde ban-
den krijgt u bij uw BMW Motorrad dealer of via
internet onder "www.bmw-motorrad.com".
Voorwiel
Constructie voorwiel Gegoten aluminium, MT H2
Velgmaat voorwiel 3,50" x 17"
Bandcodering, voor 120 / 70 - 17
10109zTechnische gegevens

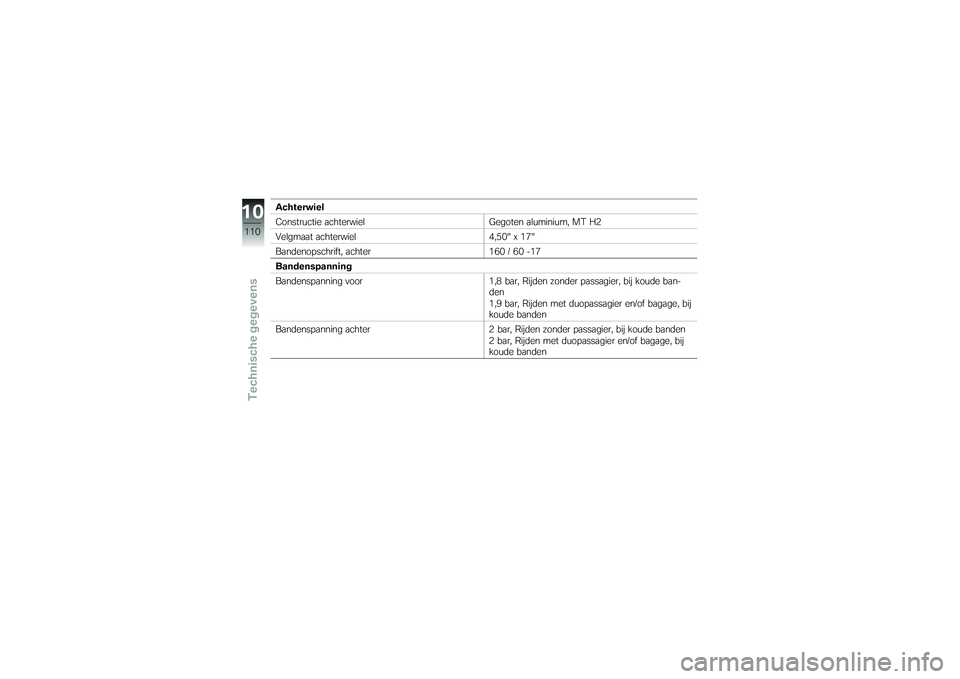

Achterwiel
Constructie achterwielGegoten aluminium, MT H2
Velgmaat achterwiel 4,50" x 17"
Bandenopschrift, achter 160 / 60 -17
Bandenspanning
Bandenspanning voor 1,8 bar, Rijden zonder passagier, bij koude ban-
den
1,9 bar, Rijden met duopassagier en/of bagage, bij
koude banden
Bandenspanning achter 2 bar, Rijden zonder passagier, bij koude banden
2 bar, Rijden met duopassagier en/of bagage, bij
koude banden
10110zTechnische gegevens
