i

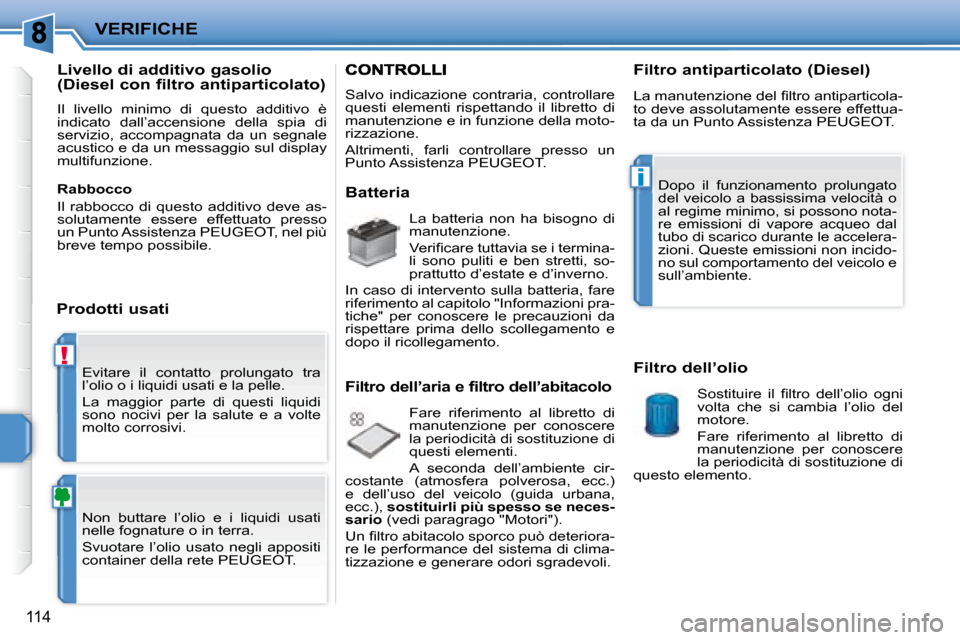

VERIFICHE
114
Evitare il contatto prolungato tra
l’olio o i liquidi usati e la pelle.
La maggior parte di questi liquidi
sono nocivi per la salute e a volte
molto corrosivi.
Non buttare l’olio e i liquidi usati
nelle fognature o in terra.
Svuotare l’olio usato negli appositi
container della rete PEUGEOT.
Livello di additivo gasolio
(Diesel con filtro antiparticolato)
Il livello minimo di questo additivo è
indicato dall’accensione della spia di
servizio, accompagnata da un segnale
acustico e da un messaggio sul display
multifunzione.
Prodotti usati
Salvo indicazione contraria, controllare
questi elementi rispettando il libretto di
manutenzione e in funzione della moto-
rizzazione.
Altrimenti, farli controllare presso un
Punto Assistenza PEUGEOT.
Batteria La batteria non ha bisogno di
manutenzione.
V e r i i c a r e t u t t a v i a s e i t e r m i n a -
li sono puliti e ben stretti, so-
prattutto d’estate e d’inverno.
In caso di intervento sulla batteria, fare
r i f e r i m e n t o a l c a p i t o l o " I n f o r m a z i o n i p r a -
t i c h e " p e r c o n o s c e r e l e p r e c a u z i o n i d a
rispettare prima dello scollegamento e
dopo il ricollegamento.
Filtro dell’aria e filtro dell’abitacolo
Fare riferimento al libretto di
manutenzione per conoscere
la periodicità di sostituzione di
questi elementi.
A seconda dell’ambiente cir-
costante (atmosfera polverosa, ecc.)
e dell’uso del veicolo (guida urbana,
ecc.), sostituirli più spesso se neces-
sario ( v e d i p a r a g r a g o " M o t o r i " ) .
U n i l t r o a b i t a c o l o s p o r c o p u ò d e t e r i o r a -
re le performance del sistema di clima-
tizzazione e generare odori sgradevoli. Filtro antiparticolato (Diesel)
L a m a n u t e n z i o n e d e l i l t r o a n t i p a r t i c o l a -
to deve assolutamente essere effettua-
ta da un Punto Assistenza PEUGEOT.
Filtro dell’olio
S o s t i t u i r e i l i l t r o d e l l ’ o l i o o g n i
volta che si cambia l’olio del
motore.
Fare riferimento al libretto di
manutenzione per conoscere
la periodicità di sostituzione di
questo elemento.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o
al regime minimo, si possono nota-
re emissioni di vapore acqueo dal
tubo di scarico durante le accelera-
zioni. Queste emissioni non incido-
no sul comportamento del veicolo e
sull’ambiente. Rabbocco
Il rabbocco di questo additivo deve as-
solutamente essere effettuato presso
un Punto Assistenza PEUGEOT, nel più
breve tempo possibile.
Page 124 of 204
!
i
VERIFICHE
114
Evitare il contatto prolungato tra
l’olio o i liquidi usati e la pelle.
La maggior parte di questi liquidi
sono nocivi per la salute e a volte
molto corrosivi.
Non buttare l’olio e i liquidi usati
nelle fognature o in terra.
Svuotare l’olio usato negli appositi
container della rete PEUGEOT.
Livello di additivo gasolio
(Diesel con filtro antiparticolato)
Il livello minimo di questo additivo è
indicato dall’accensione della spia di
servizio, accompagnata da un segnale
acustico e da un messaggio sul display
multifunzione.
Prodotti usati
Salvo indicazione contraria, controllare
questi elementi rispettando il libretto di
manutenzione e in funzione della moto-
rizzazione.
Altrimenti, farli controllare presso un
Punto Assistenza PEUGEOT.
Batteria La batteria non ha bisogno di
manutenzione.
V e r i i c a r e t u t t a v i a s e i t e r m i n a -
li sono puliti e ben stretti, so-
prattutto d’estate e d’inverno.
In caso di intervento sulla batteria, fare
r i f e r i m e n t o a l c a p i t o l o " I n f o r m a z i o n i p r a -
t i c h e " p e r c o n o s c e r e l e p r e c a u z i o n i d a
rispettare prima dello scollegamento e
dopo il ricollegamento.
Filtro dell’aria e filtro dell’abitacolo
Fare riferimento al libretto di
manutenzione per conoscere
la periodicità di sostituzione di
questi elementi.
A seconda dell’ambiente cir-
costante (atmosfera polverosa, ecc.)
e dell’uso del veicolo (guida urbana,
ecc.), sostituirli più spesso se neces-
sario ( v e d i p a r a g r a g o " M o t o r i " ) .
U n i l t r o a b i t a c o l o s p o r c o p u ò d e t e r i o r a -
re le performance del sistema di clima-
tizzazione e generare odori sgradevoli. Filtro antiparticolato (Diesel)
L a m a n u t e n z i o n e d e l i l t r o a n t i p a r t i c o l a -
to deve assolutamente essere effettua-
ta da un Punto Assistenza PEUGEOT.
Filtro dell’olio
S o s t i t u i r e i l i l t r o d e l l ’ o l i o o g n i
volta che si cambia l’olio del
motore.
Fare riferimento al libretto di
manutenzione per conoscere
la periodicità di sostituzione di
questo elemento.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o
al regime minimo, si possono nota-
re emissioni di vapore acqueo dal
tubo di scarico durante le accelera-
zioni. Queste emissioni non incido-
no sul comportamento del veicolo e
sull’ambiente. Rabbocco
Il rabbocco di questo additivo deve as-
solutamente essere effettuato presso
un Punto Assistenza PEUGEOT, nel più
breve tempo possibile.
Page 130 of 204
!
i
i
INFORMAZIONI PRATICHE
120
SOSTITUZIONE DI UNA
LAMPADINA
Modalità di sostituzione di una lampa-
dina guasta con una lampadina nuova,
senza attrezzi.
1. Indicatori di direzione
(PY 21 W ambra).
2. Luci di posizione (W 5 W).
3. Luci anabbaglianti (H7-55 W).
4. Luci abbaglianti (H1-55 W).
5. Fari direzionali (H7-55 W).
6. Fari antinebbia (H11-55 W). Sostituzione degli indicatori di
direzione
Toccare le lampadine con un
panno asciutto.
I fari sono dotati di vetri in policar-
bonato rivestiti di uno strato traspa-
rente protettivo:
non pulirli con un panno
a s c i u t t o o a b r a s i v o , n é c o n
un prodotto detergente o sol-
vente
usare una spugna con acqua e
sapone. In alcune condizioni climatiche
(temperatura bassa, umidità),
la
presenza di vapore sulla parte in-
terna del vetro dei fari è normale ;
il vapore sparisce qualche minuto
dopo l’accensione delle luci .
Modello con luci anabbaglianti a
modulo ellittico e fari direzionali
Le lampadine di colore ambra,
come quelle degli indicatori di dire-
zione, devono essere sostituite con
lampadine che abbiano le stesse
caratteristiche e lo stesso colore.
Ruotare il portalampada di un quar-
to di giro e toglierlo.
Tirare la lampadina e sostituirla.
Per rimontarla, effettuare le stesse ope-
razioni in senso inverso.
Luci anteriori
Lampadina fulminata
Appare un messaggio sul display multi-
funzioni per segnalare la lampadina da
sostituire.
Far riferimento alla procedura adatta
per sostituire la lampadina corrispon-
dente.
Modello con luci classiche
Page 136 of 204
INFORMAZIONI PRATICHE
Fusibile N°
Amperaggio
Funzioni
F8 20 A Radiotelefono, caricatore CD, display multifunzione,
c o m a n d i s o t t o i l v o l a n t e , r i l e v a z i o n e s o t t o g o n i a g g i o ,
scatola servitù rimorchio, allarme (post-equipaggia-
mento).
F9 30 A Presa 12 V anteriore.
F10 15 A Sirena allarme, calcolatore allarme, fari direzionali.
F11 15 A Presa diagnostica, contattore antifurto corrente
bassa, calcolatore cambio automatico.
F12 15 A Sensore di luminosità, scatola servitù rimorchio,
tetto a scomparsa.
F13 5 A Scatola servitù motore, relè ABS, contattore bifun-
zione freno.
F14 15 A Quadro strumenti, spie delle cinture, regolazione
fari, climatizzazione, autoradio, kit vivavoce, calco-
latore aiuto al parcheggio.
F15 30 A Bloccaggio e bloccaggio a doppia azione.
F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.
SH - Shunt PARC.
Page 142 of 204
!
i

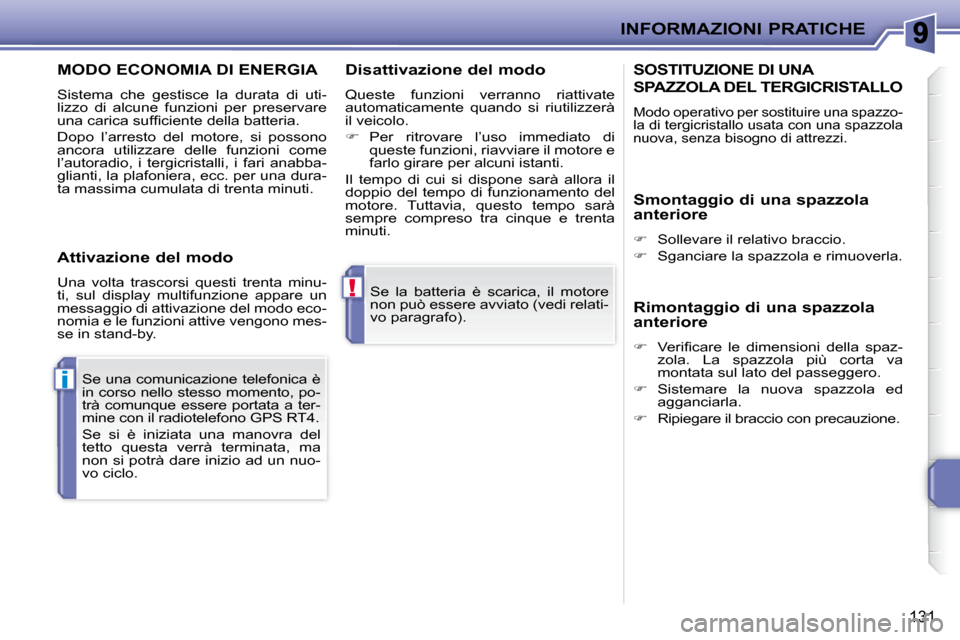

INFORMAZIONI PRATICHE
131
Se la batteria è scarica, il motore
non può essere avviato (vedi relati-
vo paragrafo).
Se una comunicazione telefonica è
in corso nello stesso momento, po-
trà comunque essere portata a ter-
mine con il radiotelefono GPS RT4.
Se si è iniziata una manovra del
tetto questa verrà terminata, ma
non si potrà dare inizio ad un nuo-
vo ciclo.
MODO ECONOMIA DI ENERGIA
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
u n a c a r i c a s u f i c i e n t e d e l l a b a t t e r i a .
Dopo l’arresto del motore, si possono
ancora utilizzare delle funzioni come
l’autoradio, i tergicristalli, i fari anabba-
glianti, la plafoniera, ecc. per una dura-
ta massima cumulata di trenta minuti. Disattivazione del modo
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà
il veicolo.
Per ritrovare l’uso immediato di
queste funzioni, riavviare il motore e
farlo girare per alcuni istanti.
Il tempo di cui si dispone sarà allora il
doppio del tempo di funzionamento del
motore. Tuttavia, questo tempo sarà
sempre compreso tra cinque e trenta
minuti.
Attivazione del modo
Una volta trascorsi questi trenta minu-
ti, sul display multifunzione appare un
messaggio di attivazione del modo eco-
nomia e le funzioni attive vengono mes-
se in stand-by.
SOSTITUZIONE DI UNA
SPAZZOLA DEL TERGICRISTALLO
Modo operativo per sostituire una spazzo-
la di tergicristallo usata con una spazzola
nuova, senza bisogno di attrezzi
.
Smontaggio di una spazzola
anteriore
Sollevare il relativo braccio.
Sganciare la spazzola e rimuoverla.
Rimontaggio di una spazzola
anteriore
V e r i i c a r e l e d i m e n s i o n i d e l l a s p a z -
zola. La spazzola più corta va
montata sul lato del passeggero.
Sistemare la nuova spazzola ed
agganciarla.
Ripiegare il braccio con precauzione.
Page 164 of 204
152

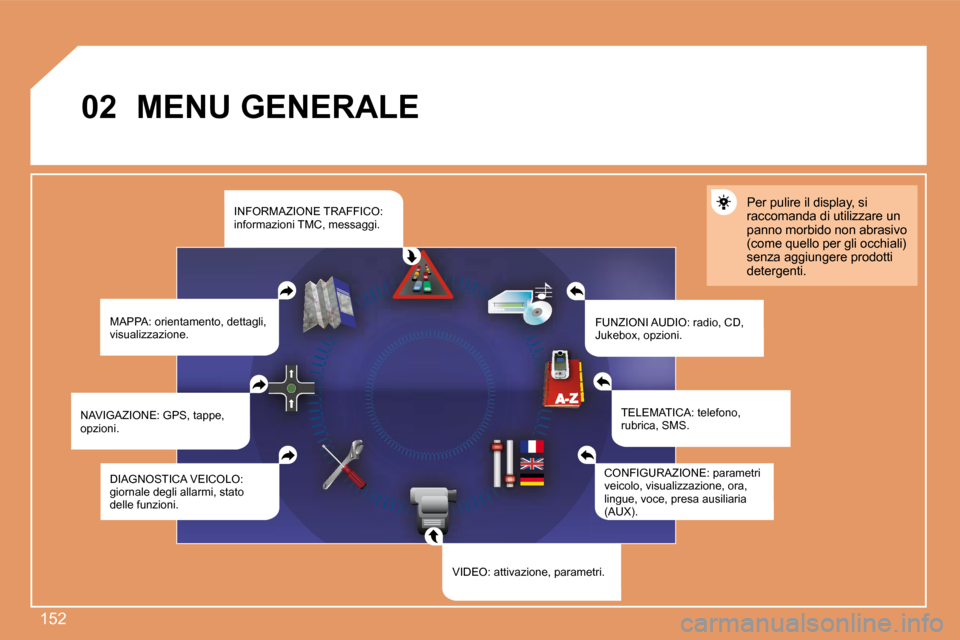

02 MENU GENERALEMAPPA: orientamento, dettagli,
visualizzazione. FUNZIONI AUDIO: radio, CD,
Jukebox, opzioni.Per pulire il display, si
raccomanda di utilizzare un
panno morbido non abrasivo
( c o m e q u e l l o p e r g l i o c c h i a l i )
senza aggiungere prodotti
detergenti.
TELEMATICA: telefono,
rubrica, SMS.
CONFIGURAZIONE: parametri
veicolo, visualizzazione, ora,
lingue, voce, presa ausiliaria
( A U X ) .
VIDEO: attivazione, parametri.
DIAGNOSTICA VEICOLO:
giornale degli allarmi, stato
delle funzioni.
NAVIGAZIONE: GPS, tappe,
opzioni. INFORMAZIONE TRAFFICO:
informazioni TMC, messaggi.
Page 186 of 204
174
ESCLIST
MENU
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
MENU
ESC
MENU LIST
ESC
MENU LIST
1
2
3
4
5 6
7
8
ESC
MENU LIST

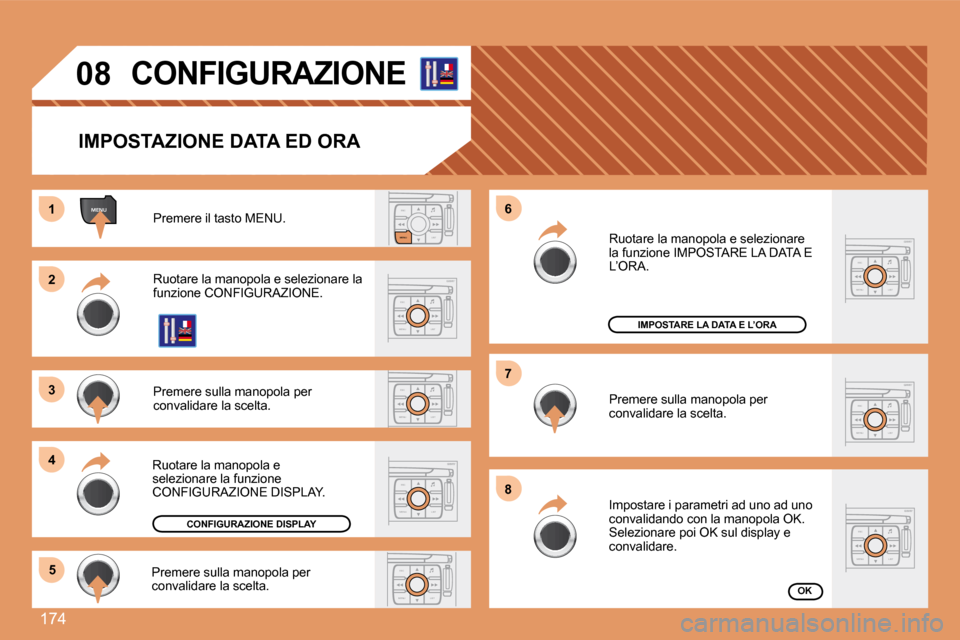

08CONFIGURAZIONE
IMPOSTAZIONE DATA ED ORA
Premere il tasto MENU.
Ruotare la manopola e selezionare la
funzione CONFIGURAZIONE.
Premere sulla manopola per
convalidare la scelta.
Ruotare la manopola e
selezionare la funzione
CONFIGURAZIONE DISPLAY. Impostare i parametri ad uno ad uno
convalidando con la manopola OK.
Selezionare poi OK sul display e
convalidare.
Premere sulla manopola per
convalidare la scelta.
CONFIGURAZIONE DISPLAY
IMPOSTARE LA DATA E L’ORA
OK
Premere sulla manopola per
convalidare la scelta. Ruotare la manopola e selezionare
la funzione IMPOSTARE LA DATA E
L’ORA.
Page 187 of 204
175
12332
1
4
4
2
3
4
3
1
2
3
3
3
4
4
4
4
4
4
4
5
5
5
5
3
4
4
4
3
3
3
2
3
4
4
4
4
4
4
22
3
3
3
3
3
2
3
3
3
4
4
4
0 9
NAVIGAZIONE Ultime destinazioni
STRUTTURE DISPLAY
I m p o s t a s i n t e s i v o c a l e
Attiva/Disattiva i nomi delle strade
D e s c r i z i o n e b a s e c a r t o g r a i c a C a n c e l l a l e u l t i m e d e s t i n a z i o n i
INTERROMPI GUIDA/RIPRENDI
MAPPA
SCELTA DESTINAZIONE
Digita indirizzoPaese:
Città:
Via:
N./ _:
Luogo att.
Memorizz.
POI
Vicino
Sull’itinerario
Intorno al luogo attuale
Ricerca per nome
Coordinate GPS
R u b r i c a OPZIONI GUIDA PERCORSO
I m p o s t a c r i t e r i d i c a l c o l o
il più rapido
il più breve
distanza/tempo
con pedaggi
con traghetto
i n f o r m a z i o n i t r a f i c o
TAPPE ED ITINERARIO
Aggiungi una tappaDigita indirizzo
Rubrica
Ultime destinazioni
Mett. in ordine/Elimin. delle tappe
D e v i a r e i l p e r c o r s o
D e s t i n a z i o n e s c e l t a ORIENTAMENTO DELLA MAPPA
O r i e n t a z i o n e m a c c h i n a
Orienta nord
Visualizzazione 3D
DETTAGLI DELLA MAPPA A m m i n i s t r a z i o n e e s i c u r e z z a Comuni, centro città
Università, scuole di specializz.
Ospedali
A l b e r g h i , r i s t o r a n t i e c o m m e r c i o Alberghi
Ristoranti
Aziende vinicole
FUNZIONE PRINCIPALE
SCELTA A
S c e l t a A 1
S c e l t a A 2
SCELTA B...
