2006 YAMAHA YZF-R6 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
120.0 mm (4.72 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
7.5 AFusibile della valvola a farfalla elettrica:
7.5 A
U2C0H0H0.book Page 3 Thursday, September 15, 2005 10:03 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U2C0H0H0.book Page 1 Thursday, September 15, 2005 10:03 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-18.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
HAU38931
Per l’utilizzo con il solo pilota Per l’utilizzo con il solo pilota, una copertura
speciale per sostituire la sella passeggero e
delle coperture da inserire nei fori della ca-
renatura dopo aver tolto i poggiapiedi pas-
seggero sono stati consegnati
separatamente all’acquisto del veicolo. Ac-
certarsi di fare installare o togliere queste
coperture da un concessionario Yamaha, e
di apportare le eventuali modifiche neces-
sarie al libretto di circolazione del veicolo
per quanto concerne il trasporto di passeg-
geri.
1. Etichetta modello
U2C0H0H0.book Page 2 Thursday, September 15, 2005 10:03 AM

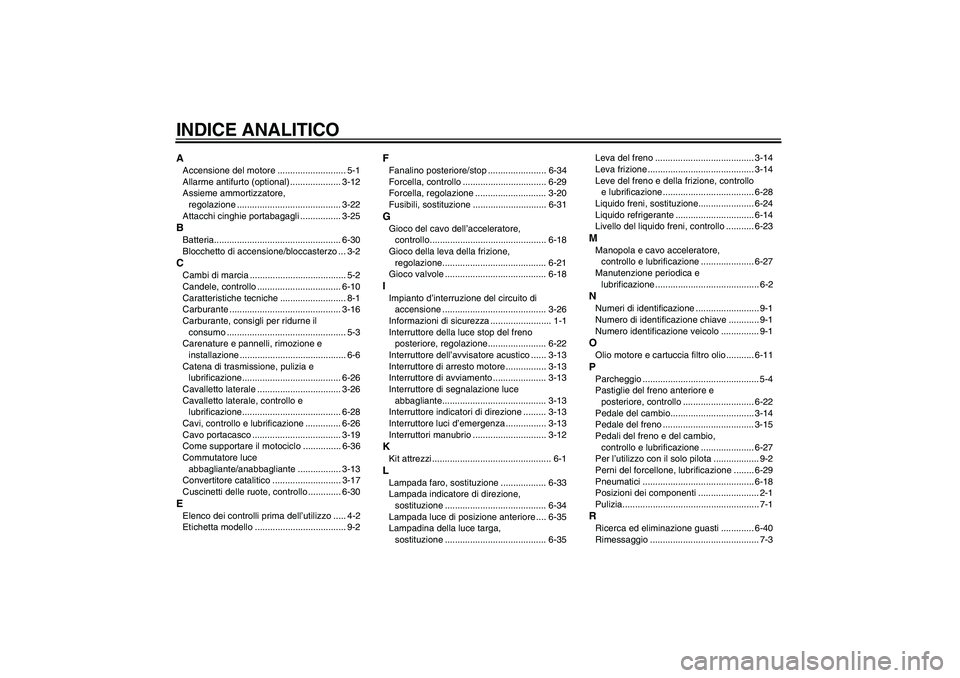

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-12
Assieme ammortizzatore,
regolazione ......................................... 3-22
Attacchi cinghie portabagagli ................ 3-25BBatteria.................................................. 6-30
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-16
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione .......................................... 6-6
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-26
Cavalletto laterale ................................. 3-26
Cavalletto laterale, controllo e
lubrificazione....................................... 6-28
Cavi, controllo e lubrificazione .............. 6-26
Cavo portacasco ................................... 3-19
Come supportare il motociclo ............... 6-36
Commutatore luce
abbagliante/anabbagliante ................. 3-13
Convertitore catalitico ........................... 3-17
Cuscinetti delle ruote, controllo ............. 6-30EElenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2
FFanalino posteriore/stop ....................... 6-34
Forcella, controllo ................................. 6-29
Forcella, regolazione ............................ 3-20
Fusibili, sostituzione ............................. 6-31GGioco del cavo dell’acceleratore,
controllo.............................................. 6-18
Gioco della leva della frizione,
regolazione......................................... 6-21
Gioco valvole ........................................ 6-18IImpianto d’interruzione del circuito di
accensione ......................................... 3-26
Informazioni di sicurezza ........................ 1-1
Interruttore della luce stop del freno
posteriore, regolazione....................... 6-22
Interruttore dell’avvisatore acustico ...... 3-13
Interruttore di arresto motore ................ 3-13
Interruttore di avviamento ..................... 3-13
Interruttore di segnalazione luce
abbagliante......................................... 3-13
Interruttore indicatori di direzione ......... 3-13
Interruttore luci d’emergenza ................ 3-13
Interruttori manubrio ............................. 3-12KKit attrezzi ............................................... 6-1LLampada faro, sostituzione .................. 6-33
Lampada indicatore di direzione,
sostituzione ........................................ 6-34
Lampada luce di posizione anteriore .... 6-35
Lampadina della luce targa,
sostituzione ........................................ 6-35Leva del freno ....................................... 3-14
Leva frizione .......................................... 3-14
Leve del freno e della frizione, controllo
e lubrificazione .................................... 6-28
Liquido freni, sostituzione...................... 6-24
Liquido refrigerante ............................... 6-14
Livello del liquido freni, controllo ........... 6-23
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-27
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ........... 6-11PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-22
Pedale del cambio................................. 3-14
Pedale del freno .................................... 3-15
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-27
Per l’utilizzo con il solo pilota .................. 9-2
Perni del forcellone, lubrificazione ........ 6-29
Pneumatici ............................................ 6-18
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRicerca ed eliminazione guasti ............. 6-40
Rimessaggio ........................................... 7-3
U2C0H0H0.book Page 1 Thursday, September 15, 2005 10:03 AM

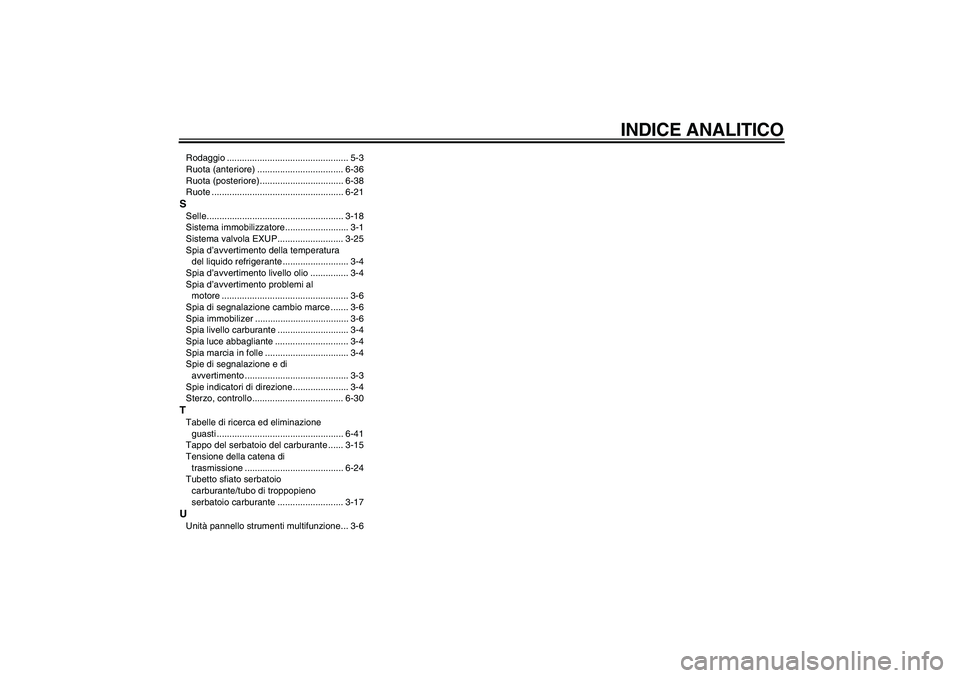

INDICE ANALITICO
Rodaggio ................................................ 5-3
Ruota (anteriore) .................................. 6-36
Ruota (posteriore)................................. 6-38
Ruote .................................................... 6-21SSelle...................................................... 3-18
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP.......................... 3-25
Spia d’avvertimento della temperatura
del liquido refrigerante .......................... 3-4
Spia d’avvertimento livello olio ............... 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-6
Spia di segnalazione cambio marce ....... 3-6
Spia immobilizer ..................................... 3-6
Spia livello carburante ............................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-4
Sterzo, controllo.................................... 6-30TTabelle di ricerca ed eliminazione
guasti .................................................. 6-41
Tappo del serbatoio del carburante ...... 3-15
Tensione della catena di
trasmissione ....................................... 6-24
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante .......................... 3-17UUnità pannello strumenti multifunzione... 3-6
U2C0H0H0.book Page 2 Thursday, September 15, 2005 10:03 AM
