2006 YAMAHA YZF-R1 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-39
6
11. Serrare nuovamente il bullone di fer-
mo D alla coppia di serraggio secondo
specifica.
12. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare il corretto fun-
zionamento della forcella.
HAU25080
Ruota posteriore
HAU25311
Per togliere la ruota posteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il dado del perno ruota.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-36.3. Togliere il dado del perno ruota.
4. Allentare il controdado su ciascun lato
del forcellone.
5. Girare completamente i bulloni di rego-
lazione tensione della catena in dire-
zione (a) e spingere la ruota in avanti.
6. Togliere la catena di trasmissione dal-
la corona.
NOTA :

Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.


La catena di trasmissione non si puòdisassemblare.
7. Supportando la staffa della pinza fre-
no, estrarre il perno della ruota e poi
togliere la ruota. Coppia di serraggio:
Bullone di fermo perno ruota:
26 Nm (2.6 m·kgf, 19 ft·lbf)
1. Dado perno ruota
2. Bullone di regolazione tensione della catena
3. Controdado
4. Pinza freno
5. Supporto della pinza freno
1. Perno ruota
U4B1H0H0.book Page 39 Wednesday, October 12, 2005 4:29 PM

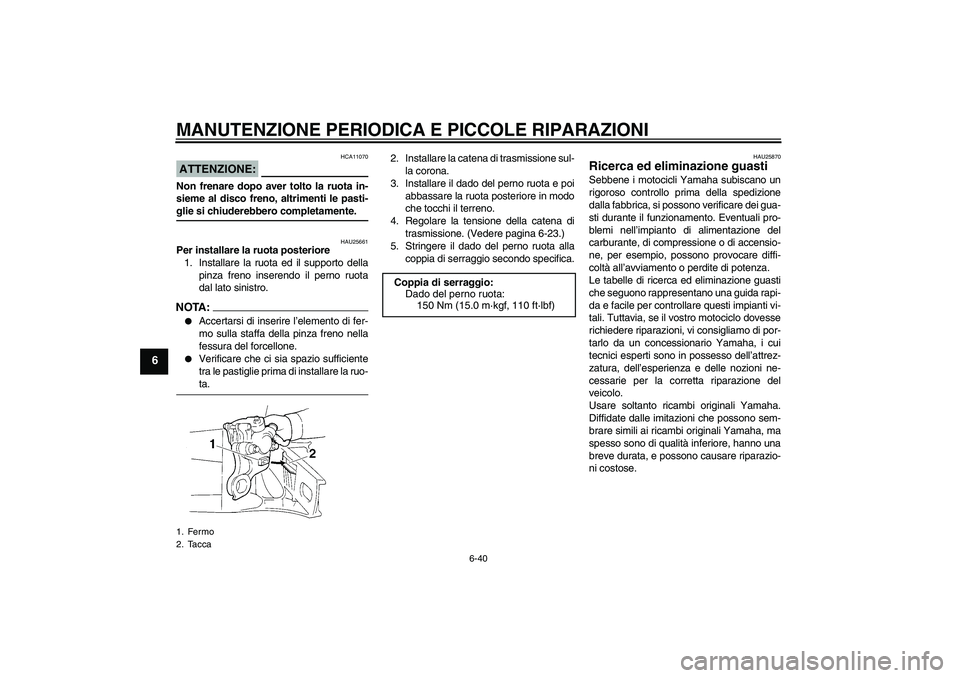

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-40
6
ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
HAU25661
Per installare la ruota posteriore
1. Installare la ruota ed il supporto della
pinza freno inserendo il perno ruota
dal lato sinistro.NOTA:

Accertarsi di inserire l’elemento di fer-
mo sulla staffa della pinza freno nella
fessura del forcellone.


Verificare che ci sia spazio sufficiente
tra le pastiglie prima di installare la ruo-ta.2. Installare la catena di trasmissione sul-
la corona.
3. Installare il dado del perno ruota e poi
abbassare la ruota posteriore in modo
che tocchi il terreno.
4. Regolare la tensione della catena di
trasmissione. (Vedere pagina 6-23.)
5. Stringere il dado del perno ruota alla
coppia di serraggio secondo specifica.
HAU25870
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il vostro motociclo dovesse
richiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.
1. Fermo
2. Tacca
Coppia di serraggio:
Dado del perno ruota:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U4B1H0H0.book Page 40 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-41
6
HAU25911
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
U4B1H0H0.book Page 41 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-42
6
Surriscaldamento del motore
AVVERTENZA
HWA10400


Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U4B1H0H0.book Page 42 Wednesday, October 12, 2005 4:29 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU26020
Pulizia Pur rivelando gli aspetti più attraenti della
sua tecnologia, la struttura nuda rende il
motociclo più vulnerabile. Ruggine e corro-
sione possono svilupparsi malgrado l’impie-
go di componenti di alta qualità. Un tubo di
scarico arrugginito potrebbe passare inos-
servato su un’auto, mentre compromette-
rebbe irrimediabilmente l’estetica di un
motociclo. Una pulizia frequente e appro-
priata non soddisfa soltanto le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza le
prestazioni.
Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i morsetti ed i connettori elettrici, cap-
pucci candele compresi, siano ben
serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olii, sulle guarnizioni, sui pignoni, sulla
catena di trasmissione e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE:
HCA11140


Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.


Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica, e la marmitta. Per pulire la
plastica usare soltanto un panno
pulito o una spugna morbida, con
detergente neutro ed acqua. Tutta-
via, se non si riesce a pulire com-
pletamente la marmitta con un
detergente neutro, si possono usa-
re prodotti alcalini ed una spazzola
morbida.


Non utilizzare prodotti chimici forti
sulle parti in plastica o sulla marmit-
ta. Accertarsi di non utilizzare panni
o spugne che siano stati in contattocon prodotti di pulizia forti o abrasi-
vi, solvente o diluente, carburante
(benzina), prodotti per rimuovere o
inibire la ruggine, liquido freni, anti-
gelo o liquido della batteria.


Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), scomparti por-
taoggetti, componenti elettrici
(morsetti, connettori, strumenti, in-
terruttori e luci), tubi di sfiato e di
ventilazione.


Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffiature. Alcuni prodotti deter-
genti per la plastica possono lascia-
re graffi sul parabrezza. Provare il
prodotto su una piccola parte na-
scosta del parabrezza per accertar-
si che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità perplastica dopo il lavaggio.
U4B1H0H0.book Page 1 Wednesday, October 12, 2005 4:29 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo sotto la pioggia, vici-
no al mare e su strade su cui è stato sparso
del sale procedere come segue.NOTA:Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate (tranne che sul-
la marmitta di titanio).
Pulizia della marmitta in titanioQuesto modello è equipaggiato con una
marmitta di titanio che richiede le seguenti
procedure speciali di pulizia.

Per pulire la marmitta di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente la marmitta con un de-
tergente neutro, si possono usare pro-
dotti alcalini ed una spazzola morbida.


Non usare mai preparati o altri tratta-
menti speciali per pulire la marmitta di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna della
marmitta.


Persino minime quantità di olio, come
per esempio da stracci unti o ditate, la-
sciano macchie sulla marmitta di tita-
nio, che si possono pulire con un
detergente neutro.


Ricordare che lo scolorimento prodot-
to dal calore sulla parte del tubo di sca-
rico che porta alla marmitta di titanio è
normale e non è eliminabile.
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, d’alluminio o d’ac-
ciaio inox.
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
U4B1H0H0.book Page 2 Wednesday, October 12, 2005 4:29 PM

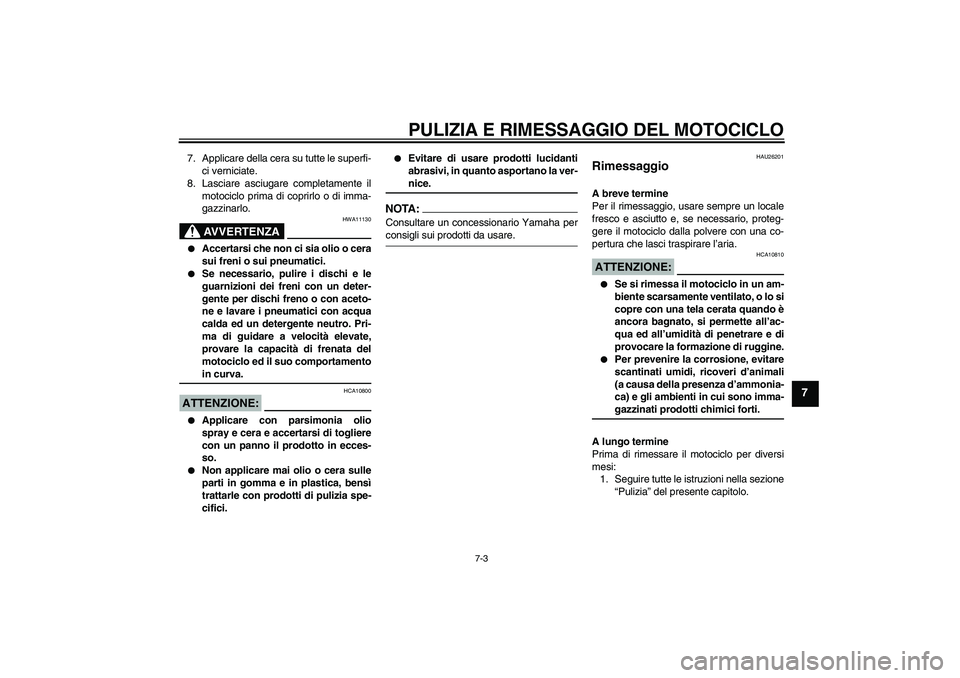

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di coprirlo o di imma-
gazzinarlo.
AVVERTENZA
HWA11130


Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di guidare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamentoin curva.
ATTENZIONE:
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
HAU26201
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
U4B1H0H0.book Page 3 Wednesday, October 12, 2005 4:29 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto
laterale / il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-28.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U4B1H0H0.book Page 4 Wednesday, October 12, 2005 4:29 PM
