2006 YAMAHA YZF-R1 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
6. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.7. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
8. Posizionare la carenatura nella sua
posizione originaria, e poi installare e
serrare le viti del fissaggio rapido.
NOTA:Accertarsi che le sporgenze siano inseritenelle tacche.
9. Installare i fissaggi rapidi.NOTA:Per installare un fissaggio rapido, spingere
indietro il perno in modo che sporga dalla
testa del fissaggio, poi inserire il fissaggio e
premere il perno sporgente fino a quandonon è a filo con la testa del fissaggio rapido.
1. Fusibile faro
2. Fusibile di riserva
3. Fusibile ventola radiatore sinistra
4. Fusibile ventola radiatore destra
5. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
6. Fusibile indicatore di direzione
7. Fusibile sistema di segnalazione
8. Fusibile accensione
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile di backup:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’indicatore di direzione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile dell’impianto di iniezione car-
burante:
15.0 A
1. Tacca
2. Sporgenza
U4B1H0H0.book Page 31 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAU33900
Sostituzione di una lampadina
del faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampadina
del faro brucia, sostituirla come segue:
Per sostituire una lampadina abbaglian-
te del faro
1. Scollegare il connettore del faro e poi
togliere il coprilampada.2. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
3. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
1. Lampadina abbagliante del faro
2. Lampadina anabbagliante del faro
1. Coprilampada del faro
2. Accoppiatore del faro
1. Portalampada del faro
U4B1H0H0.book Page 32 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.
4. Installare il coprilampada del faro e poi
collegare il connettore.
5. Se necessario, fare regolare il faro da
un concessionario Yamaha.
Per sostituire una lampadina anabba-
gliante del faro
1. Smontare il coperchio della lampadina
del faro ruotandola in senso antiorario.2. Scollegare l’accoppiatore del faro.
3. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
1. Non toccare la parte di vetro della lampadi-
na.
1. Coprilampada del faro
1. Accoppiatore del faro
1. Portalampada del faro
U4B1H0H0.book Page 33 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.
5. Collegare l’accoppiatore del faro.
6. Installare il coperchio della lampadina
del faro ruotandola in senso orario.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU24180
Fanalino posteriore/stop Questo modello è equipaggiato con un fa-
nalino posteriore/dello stop a LED.
Se il fanalino posteriore/dello stop non si ac-
cende, farla controllare da un concessiona-
rio Yamaha.
HAU24202
Sostituzione della lampada
indicatore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
1. Non toccare la parte di vetro della lampadi-
na.
1. Vite
U4B1H0H0.book Page 34 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
HAU24310
Sostituzione della lampadina
della luce targa 1. Togliere il gruppo della luce della targa
togliendo le viti.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il gruppo della luce targa in-
stallando le viti.
HAU33910
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci ausilia-
rie di posizione. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il pannello A (in caso di sosti-
tuzione della lampada luce di posizio-
ne anteriore sinistra) oppure il
pannello C (in caso di sostituzione del-
la lampada luce di posizione anteriore
destra). (Vedere pagina 6-6.)
2. Togliere il coprilampada luce di posi-
zione togliendo l’aggancio rapido.NOTA:Togliere l’aggancio rapido spingendo in
dentro il perno centrale con un cacciavite epoi estraendo l’aggancio.
1. Vite
2. Gruppo luce targa
1. Lampada luce targa
U4B1H0H0.book Page 35 Wednesday, October 12, 2005 4:29 PM

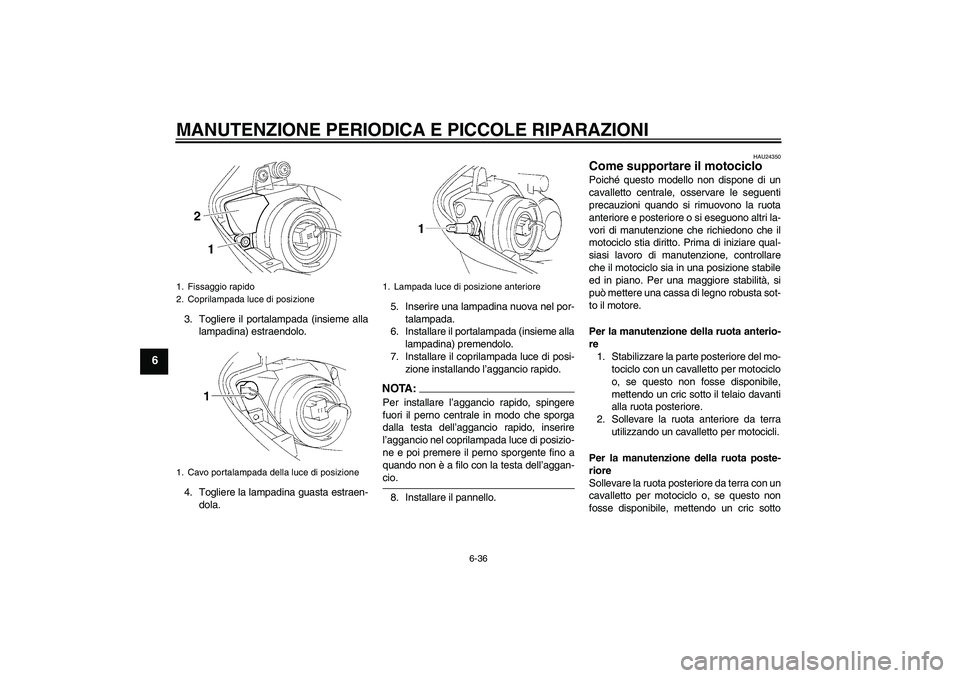

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
3. Togliere il portalampada (insieme alla
lampadina) estraendolo.
4. Togliere la lampadina guasta estraen-
dola.5. Inserire una lampadina nuova nel por-
talampada.
6. Installare il portalampada (insieme alla
lampadina) premendolo.
7. Installare il coprilampada luce di posi-
zione installando l’aggancio rapido.
NOTA :
Per installare l’aggancio rapido, spingere
fuori il perno centrale in modo che sporga
dalla testa dell’aggancio rapido, inserire
l’aggancio nel coprilampada luce di posizio-
ne e poi premere il perno sporgente fino a
quando non è a filo con la testa dell’aggan-cio.
8. Installare il pannello.
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
1. Fissaggio rapido
2. Coprilampada luce di posizione
1. Cavo portalampada della luce di posizione
1. Lampada luce di posizione anteriore
U4B1H0H0.book Page 36 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU24360
Ruota anteriore
HAU33921
Per togliere la ruota anteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare i bulloni di fermo perno ruota,
il bullone perno ruota, e poi i bulloni
pinze freno.
2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-36.3. Togliere il supporto tubo freno su cia-
scun lato togliendo il bullone ed il da-
do.
4. Togliere la pinza su ciascun lato to-
gliendo i bulloni.
5. Togliere il bullone perno ruota, estrarre
il perno ruota dal lato sinistro, e poi to-
gliere la ruota.
1. Bullone fermo perno ruota anteriore
1. Supporto tubo freno
2. Bullone e dado
3. Bullone pinza freno
4. Pinza freno
5. Bullone perno ruota
U4B1H0H0.book Page 37 Wednesday, October 12, 2005 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
ATTENZIONE:
HCA11050
Non frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiudereb-bero completamente.
HAU33932
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Installare le pinze freno installando i
bulloni e poi serrandoli alla coppia di
serraggio secondo specifica.
NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare le pinze suidischi freni.
5. Installare i supporti tubi freni installan-
do i bulloni ed i dadi.
6. Fissare il perno ruota installando il bul-
lone perno ruota e poi serrando il bul-
lone perno ruota alla coppia di
serraggio secondo specifica.NOTA:Mentre si serra il bullone perno ruota, bloc-
care il perno ruota con una chiave esagona-le da 19 mm per impedirgli di girare.
7. Serrare il bullone di fermo perno ruota
B e poi serrare il bullone di fermo A alla
coppia di serraggio secondo specifica.8. Serrare nuovamente il bullone di fer-
mo B alla coppia di serraggio secondo
specifica.
9. Picchiettare il lato esterno dello stelo
forcella destro con una mazzuola di
gomma per allinearlo con l’estremità
del perno ruota.
10. Serrare il bullone di fermo perno ruota
D e poi serrare il bullone di fermo C
alla coppia di serraggio secondo spe-
cifica.
1. Perno ruota
Coppia di serraggio:
Bullone pinza freno:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Coppia di serraggio:
Bullone perno ruota:
91 Nm (9.1 m·kgf, 66 ft·lbf)
1. Bullone fermo perno ruota anteriore A
2. Bullone fermo perno ruota anteriore B
3. Bullone fermo perno ruota anteriore C
4. Bullone fermo perno ruota anteriore DCoppia di serraggio:
Bullone di fermo perno ruota:
26 Nm (2.6 m·kgf, 19 ft·lbf)
U4B1H0H0.book Page 38 Wednesday, October 12, 2005 4:29 PM
