2006 YAMAHA XV1900A Manuale duso (in Italian)

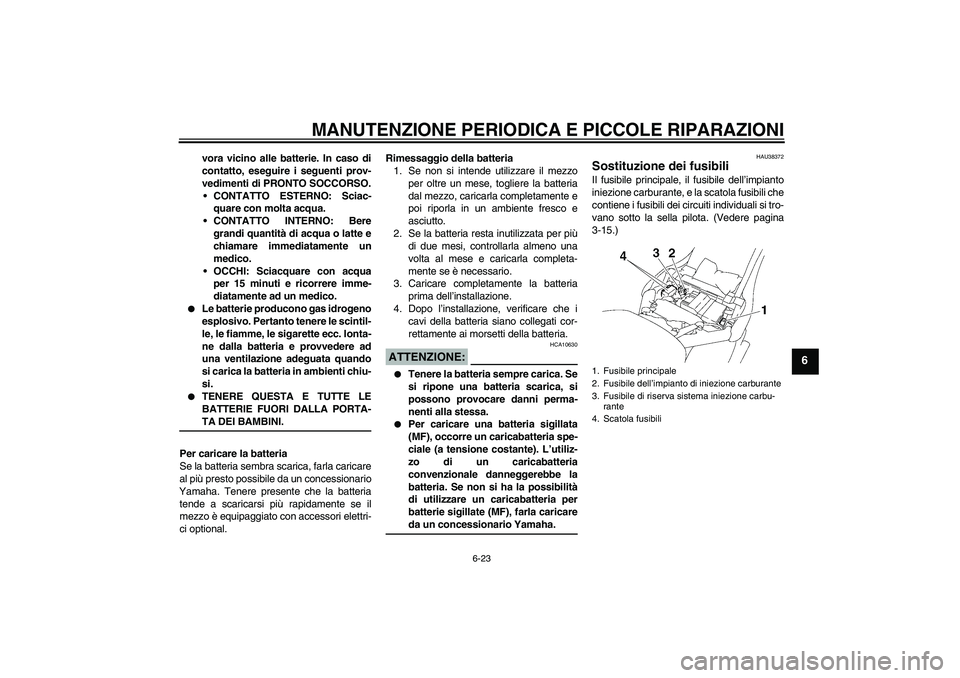

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
HAU38372
Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e la scatola fusibili che
contiene i fusibili dei circuiti individuali si tro-
vano sotto la sella pilota. (Vedere pagina
3-15.)1. Fusibile principale
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva sistema iniezione carbu-
rante
4. Scatola fusibili
U5C4H0H0.book Page 23 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6

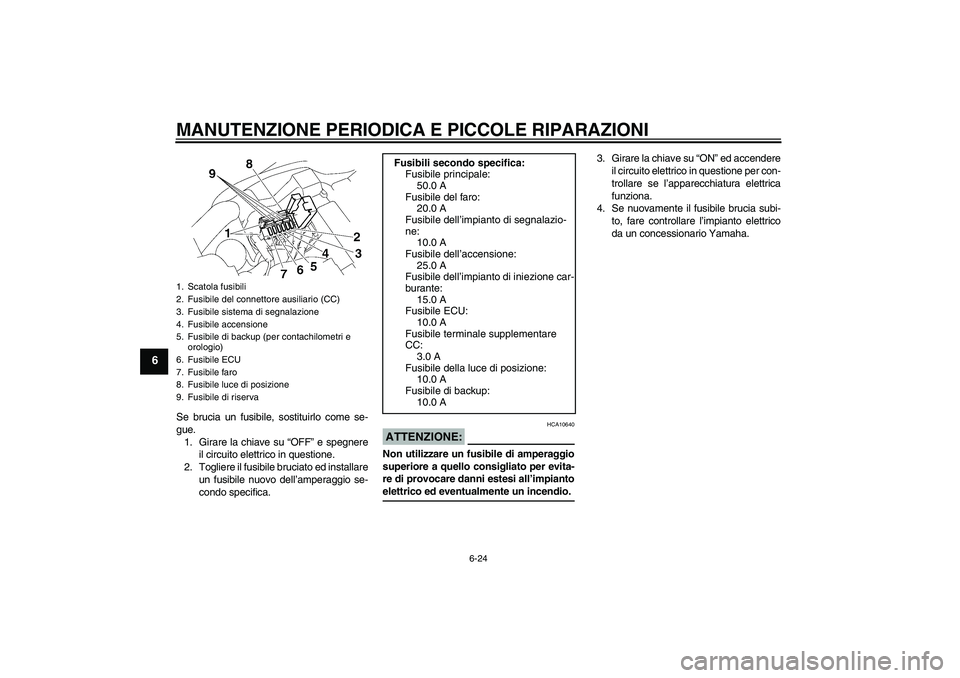

Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili
2. Fusibile del connettore ausiliario (CC)
3. Fusibile sistema di segnalazione
4. Fusibile accensione
5. Fusibile di backup (per contachilometri e
orologio)
6. Fusibile ECU
7. Fusibile faro
8. Fusibile luce di posizione
9. Fusibile di riserva
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
25.0 A
Fusibile dell’impianto di iniezione car-
burante:
15.0 A
Fusibile ECU:
10.0 A
Fusibile terminale supplementare
CC:
3.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile di backup:
10.0 A
U5C4H0H0.book Page 24 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU41190

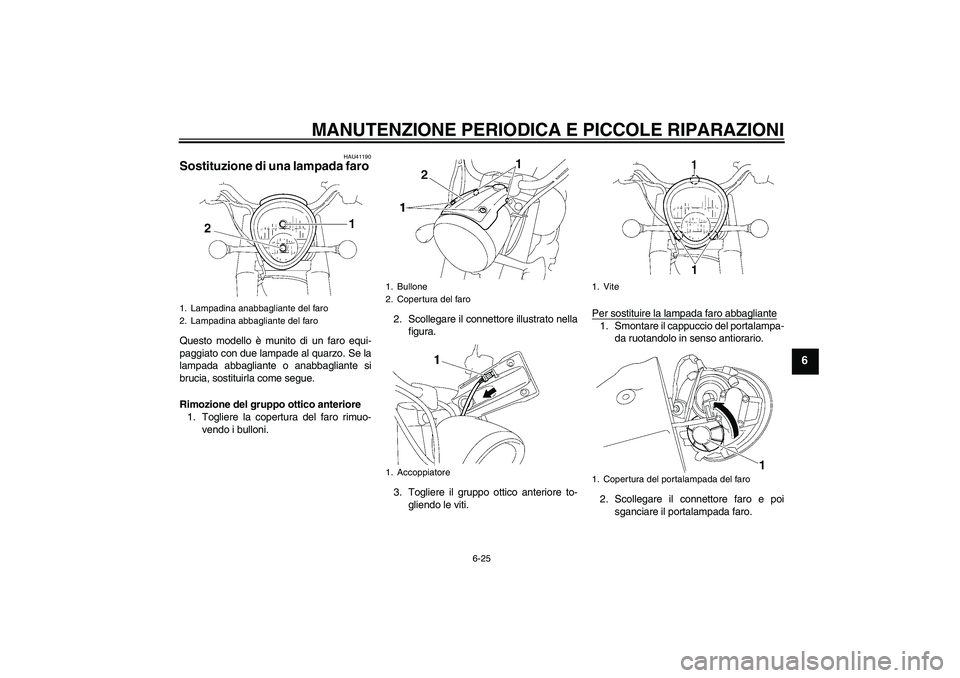

Sostituzione di una lampada faro Questo modello è munito di un faro equi-
paggiato con due lampade al quarzo. Se la
lampada abbagliante o anabbagliante si
brucia, sostituirla come segue.
Rimozione del gruppo ottico anteriore
1. Togliere la copertura del faro rimuo-
vendo i bulloni.2. Scollegare il connettore illustrato nella
figura.
3. Togliere il gruppo ottico anteriore to-
gliendo le viti.Per sostituire la lampada faro abbagliante
1. Smontare il cappuccio del portalampa-
da ruotandolo in senso antiorario.
2. Scollegare il connettore faro e poi
sganciare il portalampada faro.
1. Lampadina anabbagliante del faro
2. Lampadina abbagliante del faro
1. Bullone
2. Copertura del faro
1. Accoppiatore
1. Vite
1. Copertura del portalampada del faro
U5C4H0H0.book Page 25 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6

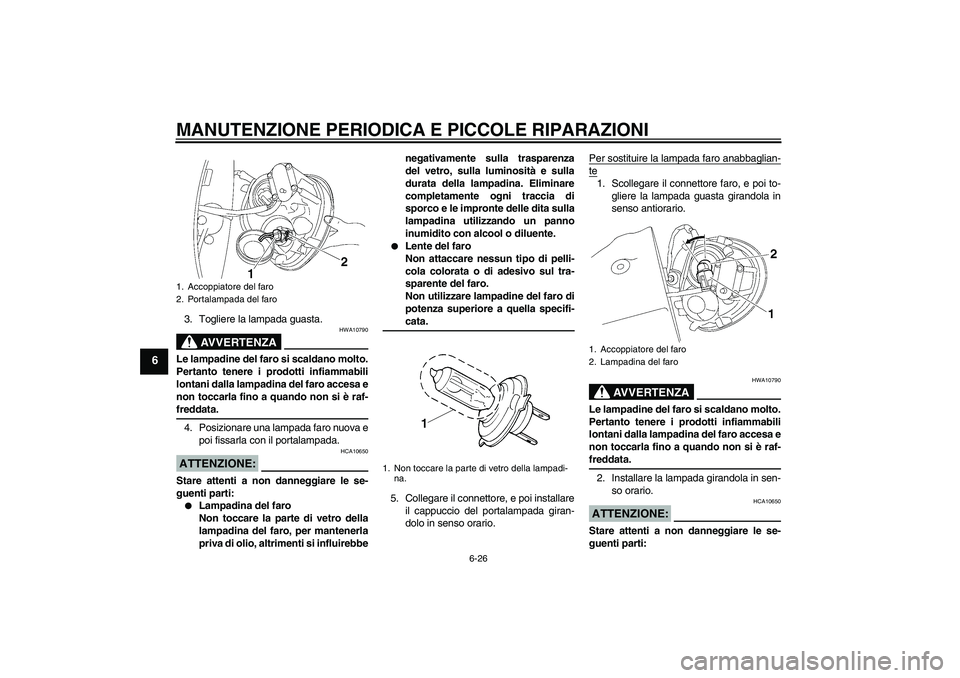

3. Togliere la lampada guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbenegativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.
5. Collegare il connettore, e poi installare
il cappuccio del portalampada giran-
dolo in senso orario.Per sostituire la lampada faro anabbaglian-
te1. Scollegare il connettore faro, e poi to-
gliere la lampada guasta girandola in
senso antiorario.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
2. Installare la lampada girandola in sen-
so orario.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:
1. Accoppiatore del faro
2. Portalampada del faro
1. Non toccare la parte di vetro della lampadi-
na.
1. Accoppiatore del faro
2. Lampadina del faro
U5C4H0H0.book Page 26 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6

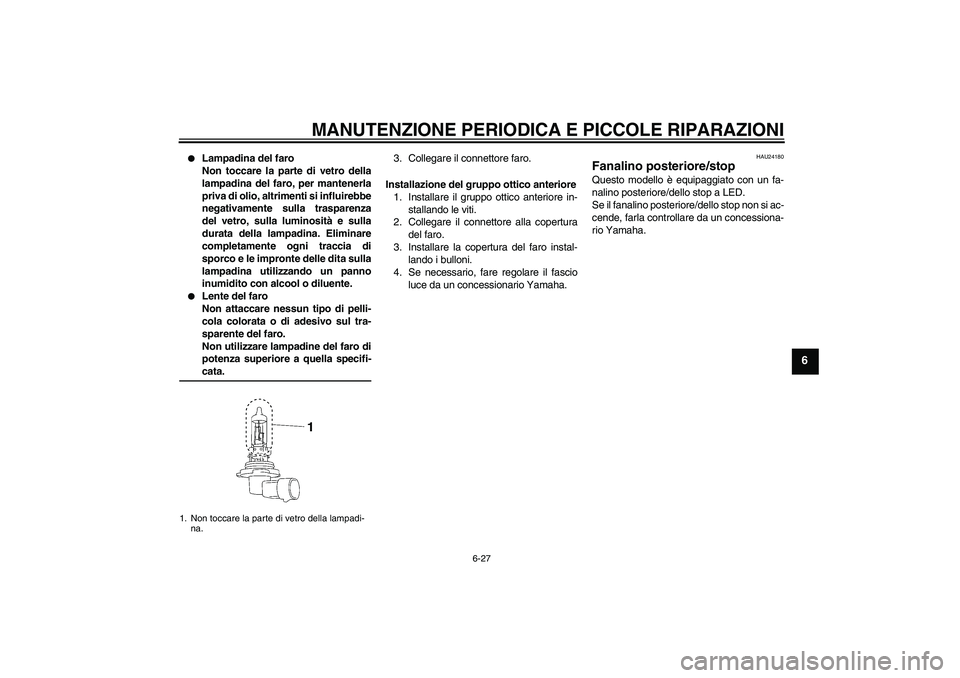

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.3. Collegare il connettore faro.
Installazione del gruppo ottico anteriore
1. Installare il gruppo ottico anteriore in-
stallando le viti.
2. Collegare il connettore alla copertura
del faro.
3. Installare la copertura del faro instal-
lando i bulloni.
4. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24180
Fanalino posteriore/stop Questo modello è equipaggiato con un fa-
nalino posteriore/dello stop a LED.
Se il fanalino posteriore/dello stop non si ac-
cende, farla controllare da un concessiona-
rio Yamaha.
1. Non toccare la parte di vetro della lampadi-
na.
U5C4H0H0.book Page 27 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU38380

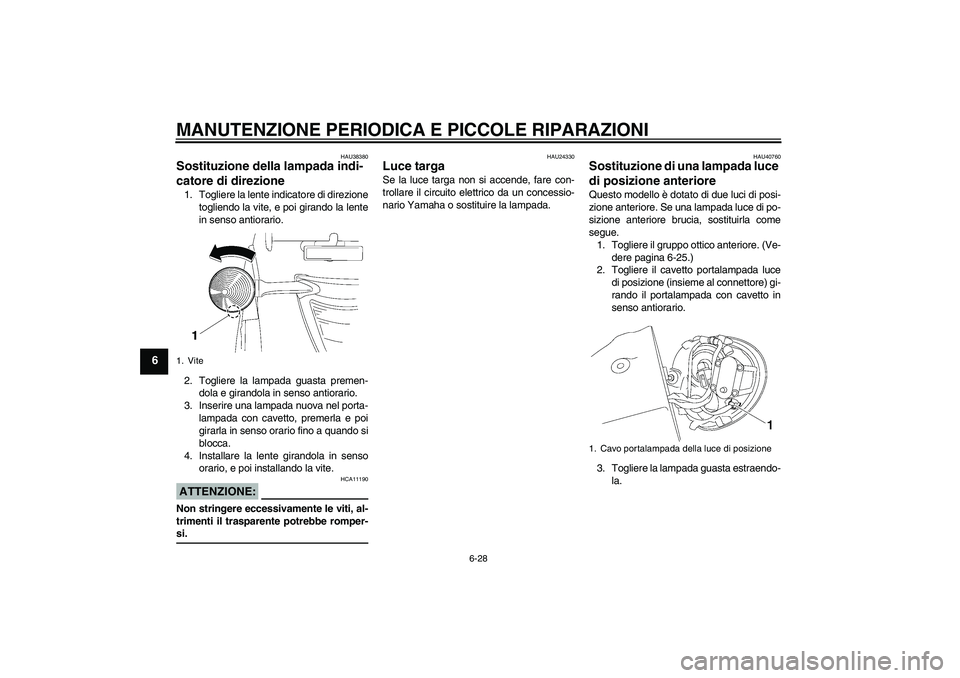

Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite, e poi girando la lente
in senso antiorario.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente girandola in senso
orario, e poi installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
HAU24330
Luce targa Se la luce targa non si accende, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha o sostituire la lampada.
HAU40760
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il gruppo ottico anteriore. (Ve-
dere pagina 6-25.)
2. Togliere il cavetto portalampada luce
di posizione (insieme al connettore) gi-
rando il portalampada con cavetto in
senso antiorario.
3. Togliere la lampada guasta estraendo-
la.
1. Vite
1. Cavo portalampada della luce di posizione
U5C4H0H0.book Page 28 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6

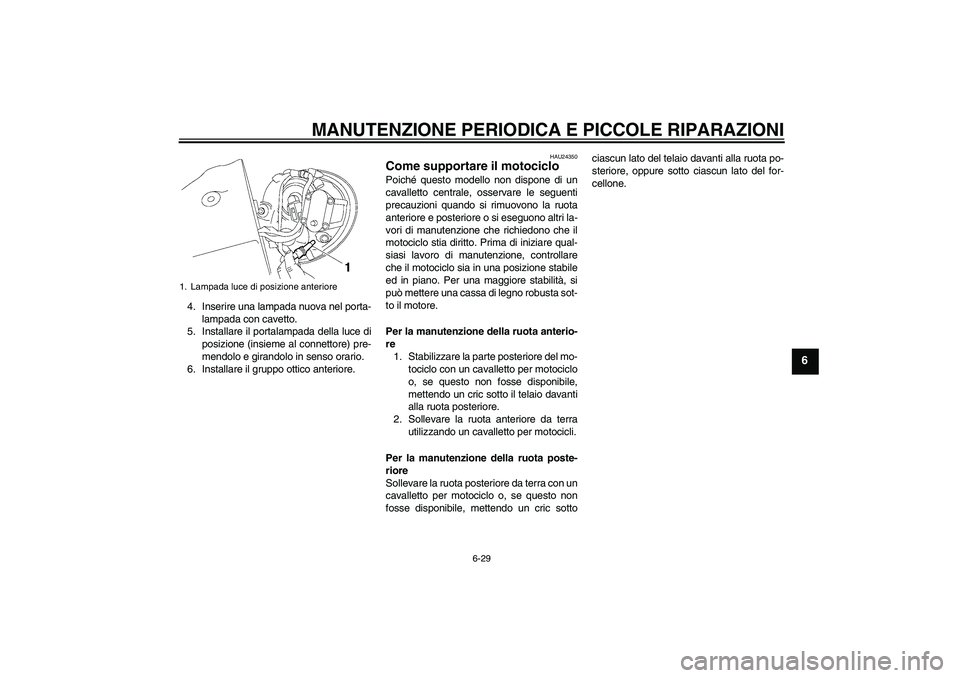

4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione (insieme al connettore) pre-
mendolo e girandolo in senso orario.
6. Installare il gruppo ottico anteriore.
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
1. Lampada luce di posizione anteriore
U5C4H0H0.book Page 29 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
HAU25850

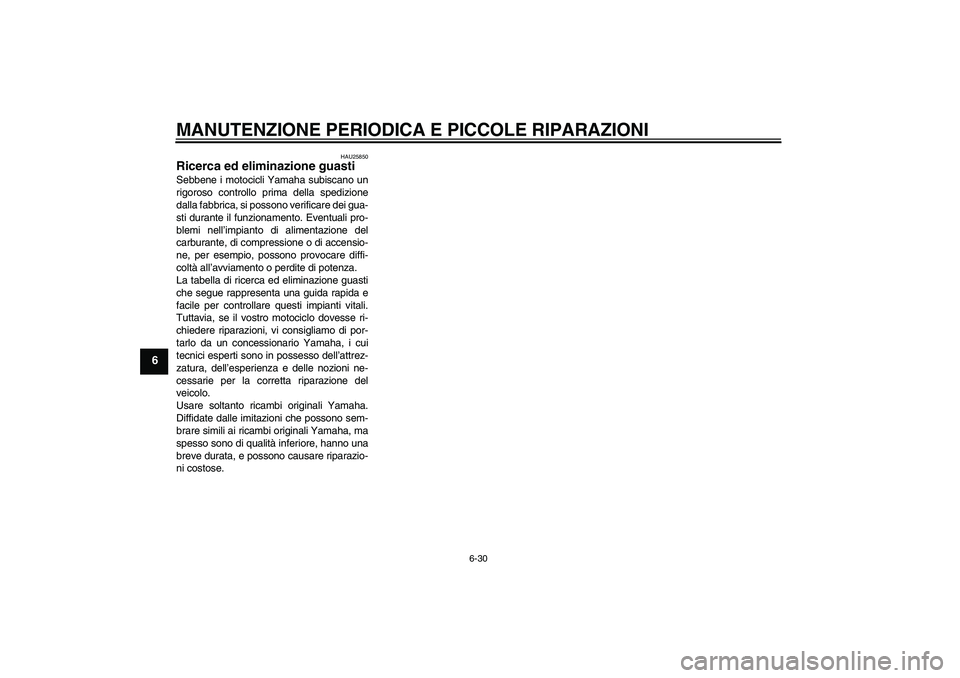

Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il vostro motociclo dovesse ri-
chiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.U5C4H0H0.book Page 30 Friday, March 10, 2006 9:34 AM
