2006 YAMAHA XV1900A Manuale duso (in Italian)

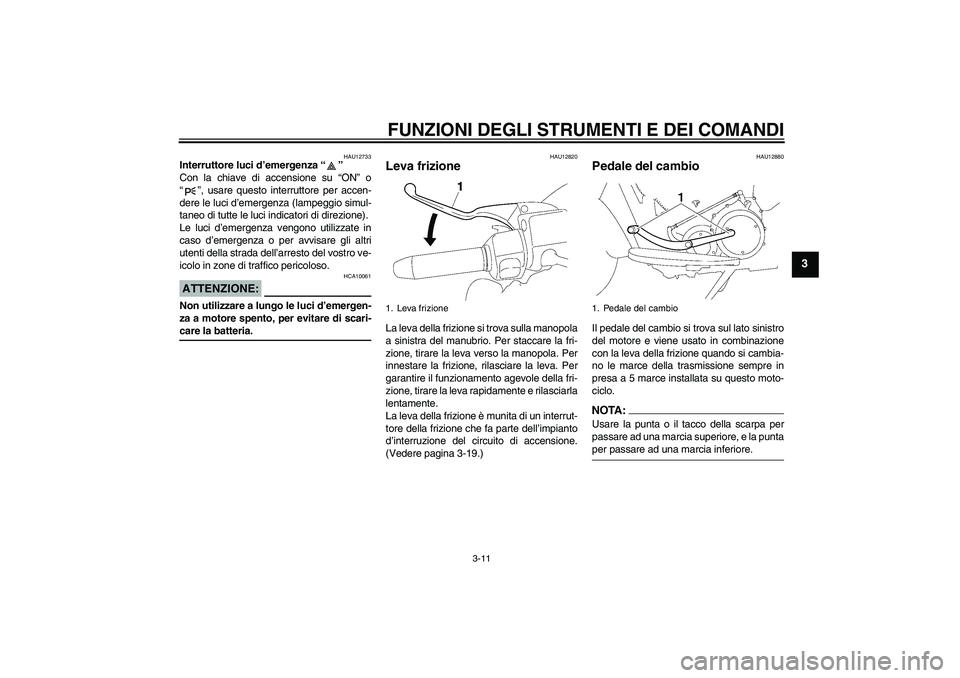

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU12733
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE:
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-19.)
HAU12880
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.NOTA:Usare la punta o il tacco della scarpa per
passare ad una marcia superiore, e la puntaper passare ad una marcia inferiore.
1. Leva frizione
1. Pedale del cambio
U5C4H0H0.book Page 11 Friday, March 10, 2006 9:34 AM

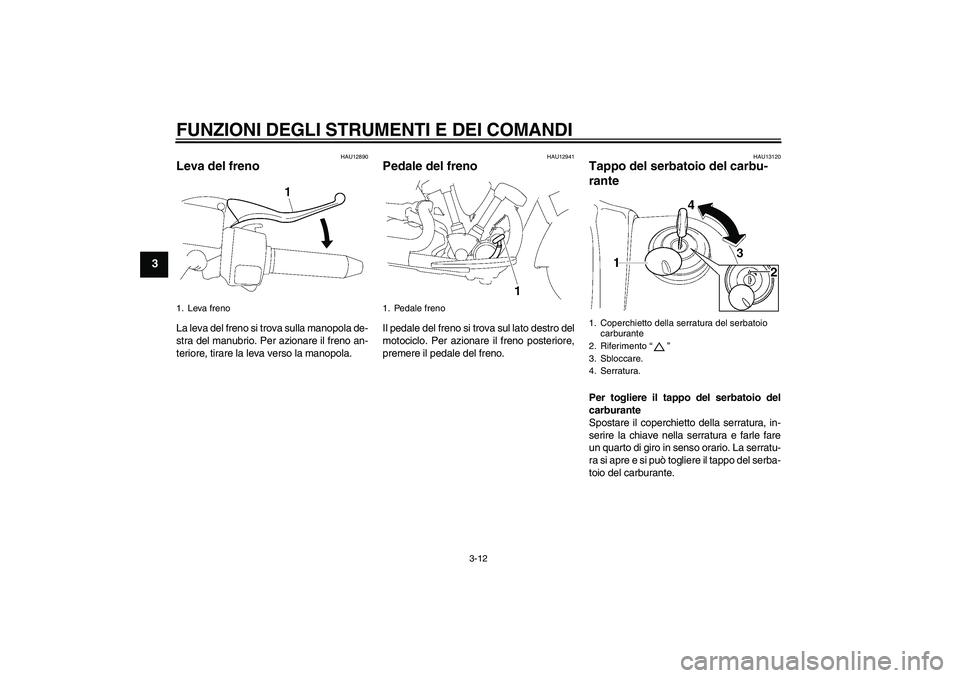

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12890
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13120
Tappo del serbatoio del carbu-
rante Per togliere il tappo del serbatoio del
carburante
Spostare il coperchietto della serratura, in-
serire la chiave nella serratura e farle fare
un quarto di giro in senso orario. La serratu-
ra si apre e si può togliere il tappo del serba-
toio del carburante.
1. Leva freno
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Riferimento “”
3. Sbloccare.
4. Serratura.
U5C4H0H0.book Page 12 Friday, March 10, 2006 9:34 AM

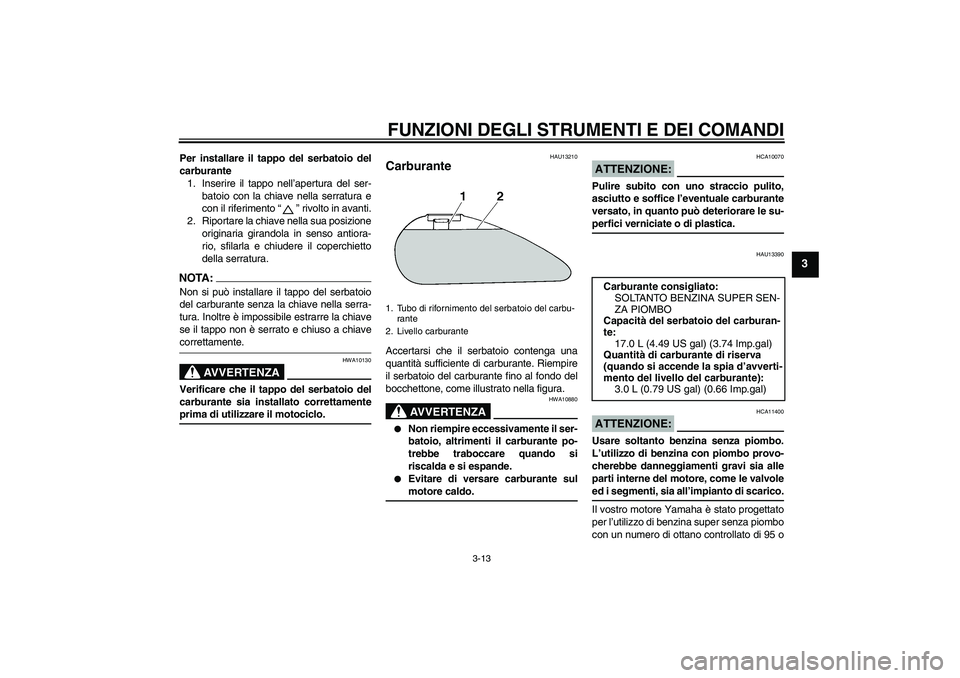

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
Per installare il tappo del serbatoio del
carburante
1. Inserire il tappo nell’apertura del ser-
batoio con la chiave nella serratura e
con il riferimento “” rivolto in avanti.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTA:Non si può installare il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiavecorrettamente.
AVVERTENZA
HWA10130
Verificare che il tappo del serbatoio del
carburante sia installato correttamenteprima di utilizzare il motociclo.
HAU13210
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio del carburante fino al fondo del
bocchettone, come illustrato nella figura.
AVVERTENZA
HWA10880


Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.


Evitare di versare carburante sulmotore caldo.
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-perfici verniciate o di plastica.
HAU13390
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
Carburante consigliato:
SOLTANTO BENZINA SUPER SEN-
ZA PIOMBO
Capacità del serbatoio del carburan-
te:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia d’avverti-
mento del livello del carburante):
3.0 L (0.79 US gal) (0.66 Imp.gal)
U5C4H0H0.book Page 13 Friday, March 10, 2006 9:34 AM

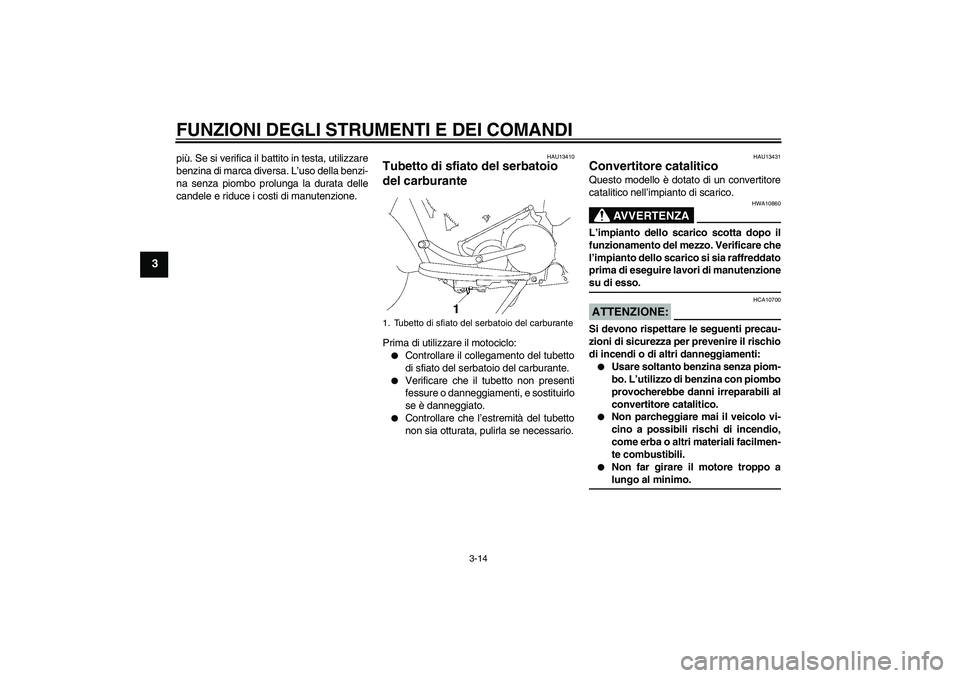

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso della benzi-
na senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
HAU13410
Tubetto di sfiato del serbatoio
del carburante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
di sfiato del serbatoio del carburante.


Verificare che il tubetto non presenti
fessure o danneggiamenti, e sostituirlo
se è danneggiato.


Controllare che l’estremità del tubetto
non sia otturata, pulirla se necessario.
HAU13431
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzionesu di esso.ATTENZIONE:
HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.


Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.


Non far girare il motore troppo alungo al minimo.
1. Tubetto di sfiato del serbatoio del carburante
U5C4H0H0.book Page 14 Friday, March 10, 2006 9:34 AM

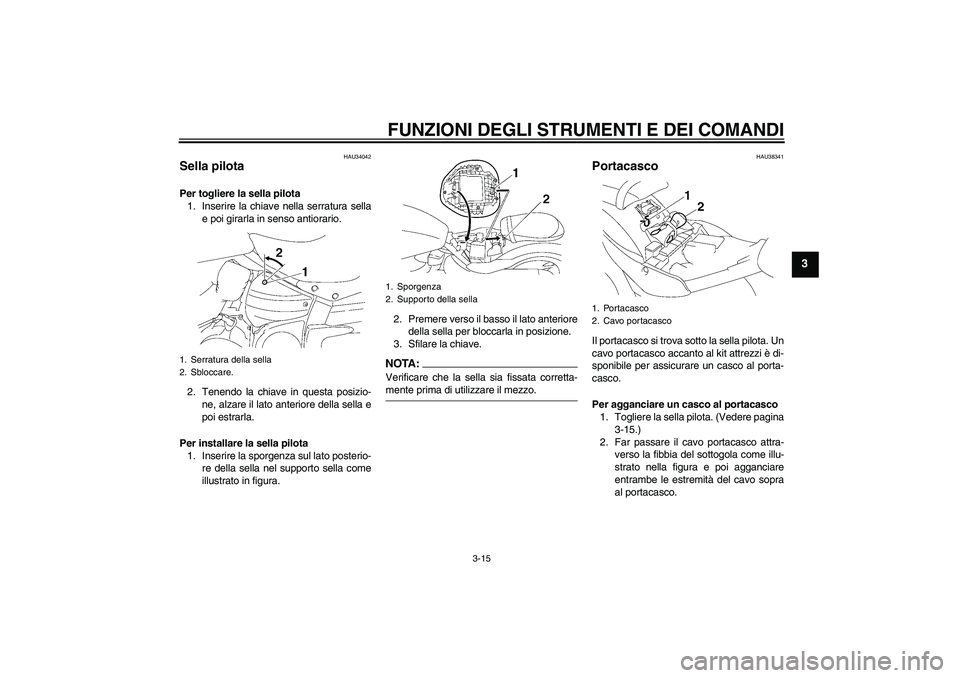

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU34042
Sella pilota Per togliere la sella pilota
1. Inserire la chiave nella serratura sella
e poi girarla in senso antiorario.
2. Tenendo la chiave in questa posizio-
ne, alzare il lato anteriore della sella e
poi estrarla.
Per installare la sella pilota
1. Inserire la sporgenza sul lato posterio-
re della sella nel supporto sella come
illustrato in figura.2. Premere verso il basso il lato anteriore
della sella per bloccarla in posizione.
3. Sfilare la chiave.
NOTA:Verificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAU38341
Portacasco Il portacasco si trova sotto la sella pilota. Un
cavo portacasco accanto al kit attrezzi è di-
sponibile per assicurare un casco al porta-
casco.
Per agganciare un casco al portacasco
1. Togliere la sella pilota. (Vedere pagina
3-15.)
2. Far passare il cavo portacasco attra-
verso la fibbia del sottogola come illu-
strato nella figura e poi agganciare
entrambe le estremità del cavo sopra
al portacasco.
1. Serratura della sella
2. Sbloccare.
1. Sporgenza
2. Supporto della sella
1. Portacasco
2. Cavo portacasco
U5C4H0H0.book Page 15 Friday, March 10, 2006 9:34 AM

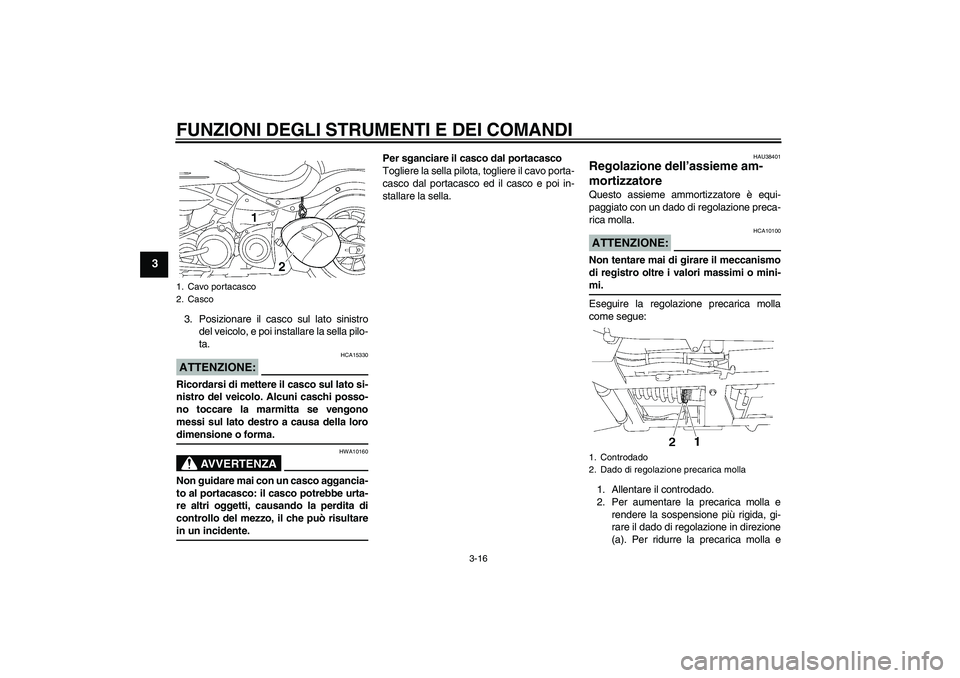

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
3. Posizionare il casco sul lato sinistro
del veicolo, e poi installare la sella pilo-
ta.ATTENZIONE:
HCA15330
Ricordarsi di mettere il casco sul lato si-
nistro del veicolo. Alcuni caschi posso-
no toccare la marmitta se vengono
messi sul lato destro a causa della lorodimensione o forma.
AVVERTENZA
HWA10160
Non guidare mai con un casco aggancia-
to al portacasco: il casco potrebbe urta-
re altri oggetti, causando la perdita di
controllo del mezzo, il che può risultarein un incidente.Per sganciare il casco dal portacasco
Togliere la sella pilota, togliere il cavo porta-
casco dal portacasco ed il casco e poi in-
stallare la sella.
HAU38401
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con un dado di regolazione preca-
rica molla.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
Eseguire la regolazione precarica molla
come segue:
1. Allentare il controdado.
2. Per aumentare la precarica molla e
rendere la sospensione più rigida, gi-
rare il dado di regolazione in direzione
(a). Per ridurre la precarica molla e
1. Cavo portacasco
2. Casco
1. Controdado
2. Dado di regolazione precarica molla
U5C4H0H0.book Page 16 Friday, March 10, 2006 9:34 AM

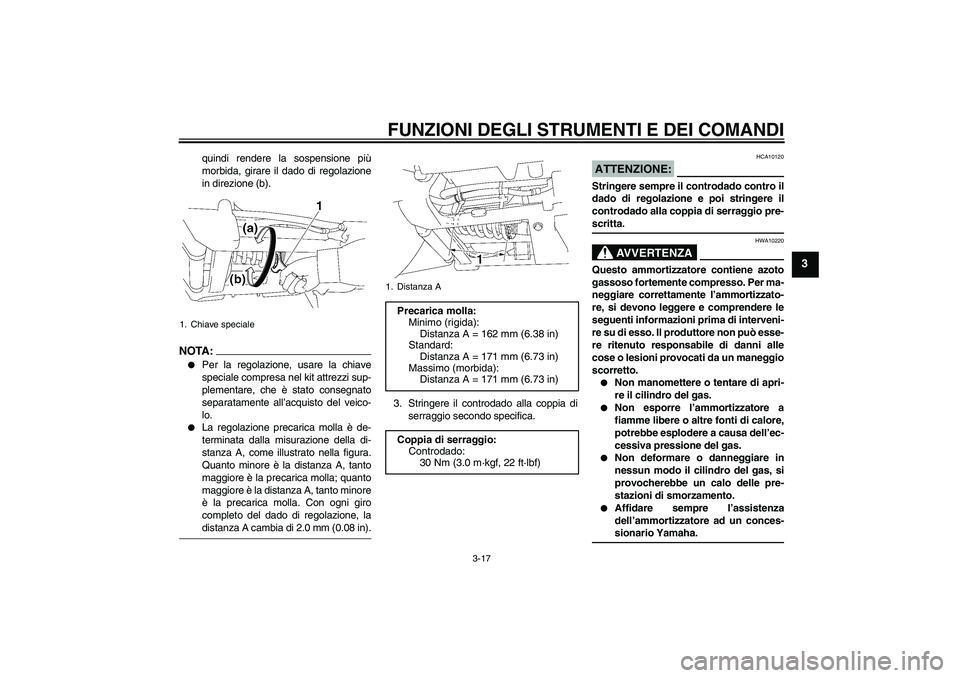

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
quindi rendere la sospensione più
morbida, girare il dado di regolazione
in direzione (b).
NOTA :

Per la regolazione, usare la chiave
speciale compresa nel kit attrezzi sup-
plementare, che è stato consegnato
separatamente all’acquisto del veico-
lo.


La regolazione precarica molla è de-
terminata dalla misurazione della di-
stanza A, come illustrato nella figura.
Quanto minore è la distanza A, tanto
maggiore è la precarica molla; quanto
maggiore è la distanza A, tanto minore
è la precarica molla. Con ogni giro
completo del dado di regolazione, ladistanza A cambia di 2.0 mm (0.08 in).3. Stringere il controdado alla coppia di
serraggio secondo specifica.
ATTENZIONE:
HCA10120
Stringere sempre il controdado contro il
dado di regolazione e poi stringere il
controdado alla coppia di serraggio pre-scritta.
AVVERTENZA
HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per ma-
neggiare correttamente l’ammortizzato-
re, si devono leggere e comprendere le
seguenti informazioni prima di interveni-
re su di esso. Il produttore non può esse-
re ritenuto responsabile di danni alle
cose o lesioni provocati da un maneggio
scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.


Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.


Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-sionario Yamaha.
1. Chiave speciale
1. Distanza A
Precarica molla:
Minimo (rigida):
Distanza A = 162 mm (6.38 in)
Standard:
Distanza A = 171 mm (6.73 in)
Massimo (morbida):
Distanza A = 171 mm (6.73 in)
Coppia di serraggio:
Controdado:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U5C4H0H0.book Page 17 Friday, March 10, 2006 9:34 AM

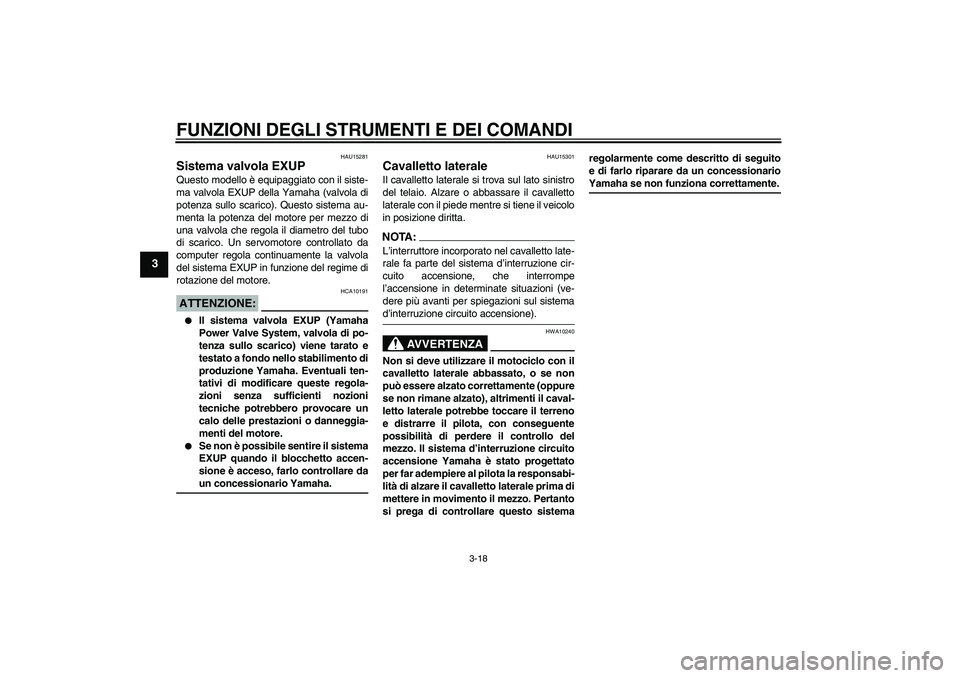

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU15281
Sistema valvola EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.ATTENZIONE:
HCA10191


Il sistema valvola EXUP (Yamaha
Power Valve System, valvola di po-
tenza sullo scarico) viene tarato e
testato a fondo nello stabilimento di
produzione Yamaha. Eventuali ten-
tativi di modificare queste regola-
zioni senza sufficienti nozioni
tecniche potrebbero provocare un
calo delle prestazioni o danneggia-
menti del motore.


Se non è possibile sentire il sistema
EXUP quando il blocchetto accen-
sione è acceso, farlo controllare daun concessionario Yamaha.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA:L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppure
se non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
U5C4H0H0.book Page 18 Friday, March 10, 2006 9:34 AM
