2006 YAMAHA XV1900A Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
HAU38361

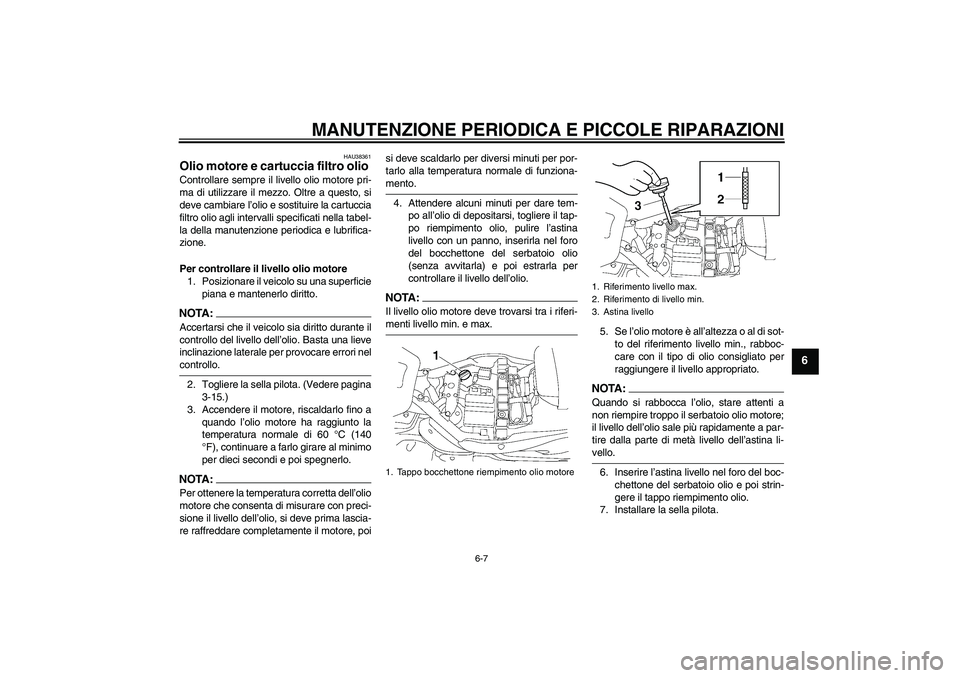

Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di utilizzare il mezzo. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA :
Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Togliere la sella pilota. (Vedere pagina
3-15.)
3. Accendere il motore, riscaldarlo fino a
quando l’olio motore ha raggiunto la
temperatura normale di 60 °C (140
°F), continuare a farlo girare al minimo
per dieci secondi e poi spegnerlo.NOTA:Per ottenere la temperatura corretta dell’olio
motore che consenta di misurare con preci-
sione il livello dell’olio, si deve prima lascia-
re raffreddare completamente il motore, poisi deve scaldarlo per diversi minuti per por-
tarlo alla temperatura normale di funziona-
mento.
4. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
del bocchettone del serbatoio olio
(senza avvitarla) e poi estrarla per
controllare il livello dell’olio.NOTA:Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
NOTA :
Quando si rabbocca l’olio, stare attenti a
non riempire troppo il serbatoio olio motore;
il livello dell’olio sale più rapidamente a par-
tire dalla parte di metà livello dell’astina li-vello.
6. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
7. Installare la sella pilota.
1. Tappo bocchettone riempimento olio motore
1. Riferimento livello max.
2. Riferimento di livello min.
3. Astina livello
U5C4H0H0.book Page 7 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6

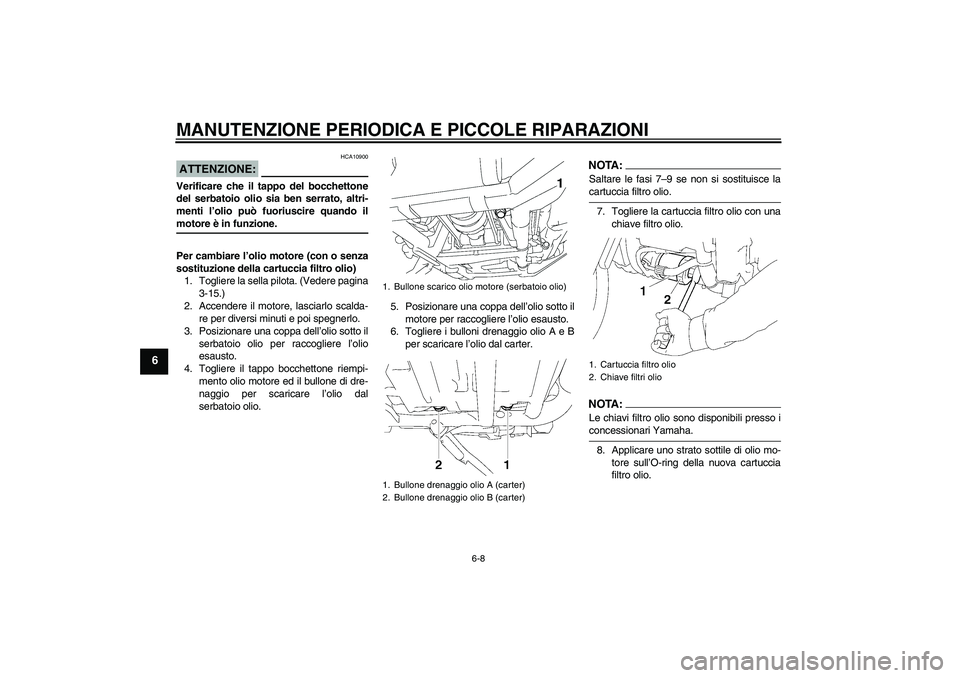

ATTENZIONE:
HCA10900
Verificare che il tappo del bocchettone
del serbatoio olio sia ben serrato, altri-
menti l’olio può fuoriuscire quando ilmotore è in funzione.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Togliere la sella pilota. (Vedere pagina
3-15.)
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
serbatoio olio per raccogliere l’olio
esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal
serbatoio olio.5. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
6. Togliere i bulloni drenaggio olio A e B
per scaricare l’olio dal carter.
NOTA:Saltare le fasi 7–9 se non si sostituisce lacartuccia filtro olio.
7. Togliere la cartuccia filtro olio con una
chiave filtro olio.NOTA:Le chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
8. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
filtro olio.
1. Bullone scarico olio motore (serbatoio olio)
1. Bullone drenaggio olio A (carter)
2. Bullone drenaggio olio B (carter)
1. Cartuccia filtro olio
2. Chiave filtri olio
U5C4H0H0.book Page 8 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6

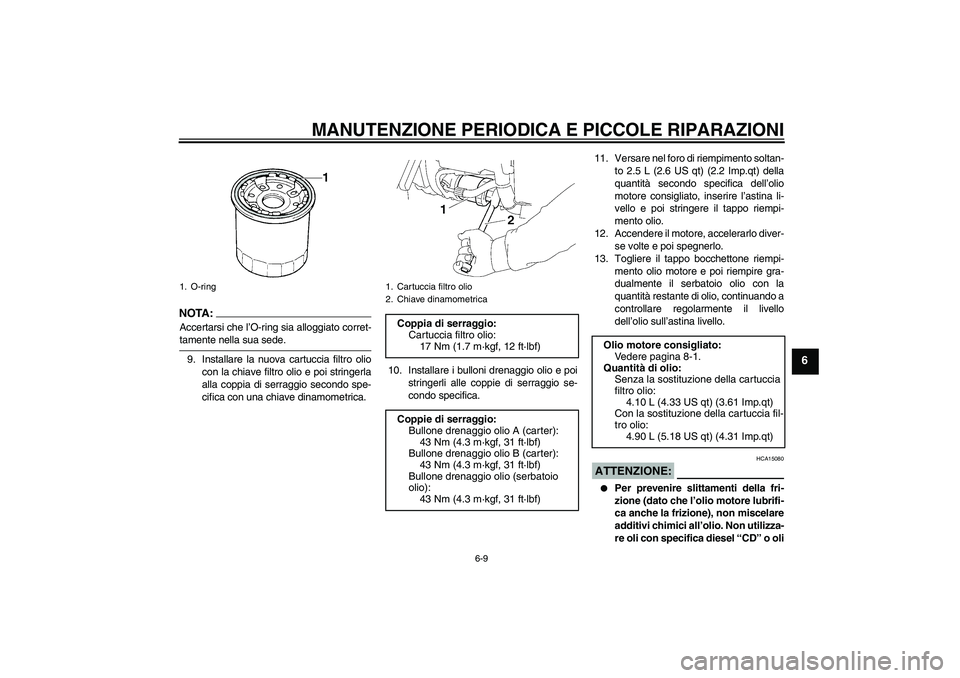

NOTA :
Accertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
9. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.10. Installare i bulloni drenaggio olio e poi
stringerli alle coppie di serraggio se-
condo specifica.11. Versare nel foro di riempimento soltan-
to 2.5 L (2.6 US qt) (2.2 Imp.qt) della
quantità secondo specifica dell’olio
motore consigliato, inserire l’astina li-
vello e poi stringere il tappo riempi-
mento olio.
12. Accendere il motore, accelerarlo diver-
se volte e poi spegnerlo.
13. Togliere il tappo bocchettone riempi-
mento olio motore e poi riempire gra-
dualmente il serbatoio olio con la
quantità restante di olio, continuando a
controllare regolarmente il livello
dell’olio sull’astina livello.
ATTENZIONE:
HCA15080


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
1. O-ring
1. Cartuccia filtro olio
2. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppie di serraggio:
Bullone drenaggio olio A (carter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Bullone drenaggio olio B (carter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Bullone drenaggio olio (serbatoio
olio):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
4.10 L (4.33 US qt) (3.61 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
4.90 L (5.18 US qt) (4.31 Imp.qt)
U5C4H0H0.book Page 9 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6

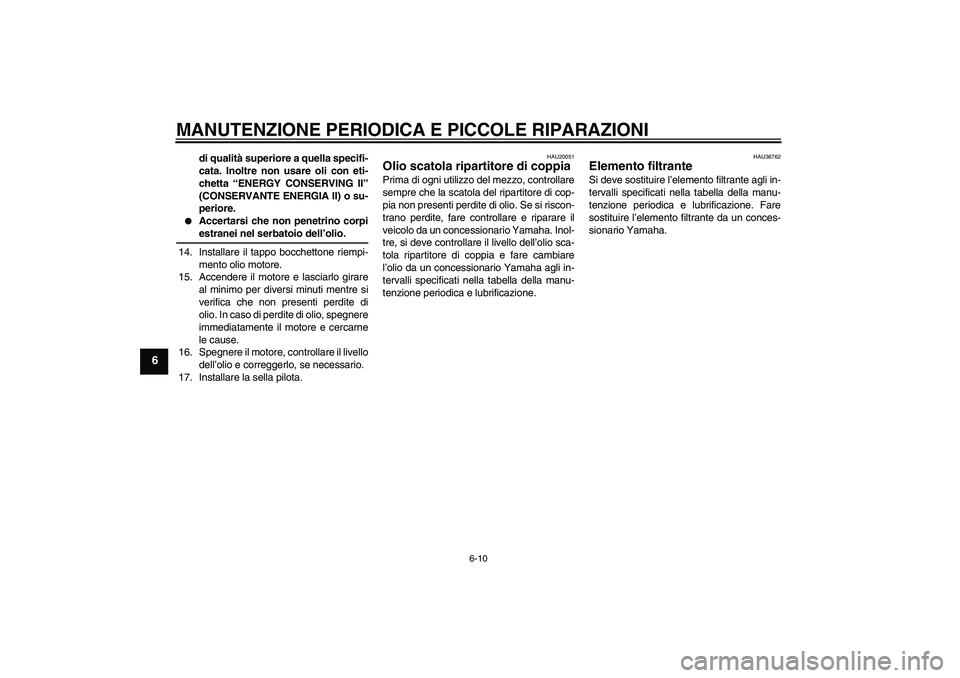

di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel serbatoio dell’olio.
14. Installare il tappo bocchettone riempi-
mento olio motore.
15. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
16. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
17. Installare la sella pilota.
HAU20051
Olio scatola ripartitore di coppia Prima di ogni utilizzo del mezzo, controllare
sempre che la scatola del ripartitore di cop-
pia non presenti perdite di olio. Se si riscon-
trano perdite, fare controllare e riparare il
veicolo da un concessionario Yamaha. Inol-
tre, si deve controllare il livello dell’olio sca-
tola ripartitore di coppia e fare cambiare
l’olio da un concessionario Yamaha agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU36762
Elemento filtrante Si deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
U5C4H0H0.book Page 10 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
HAU21381

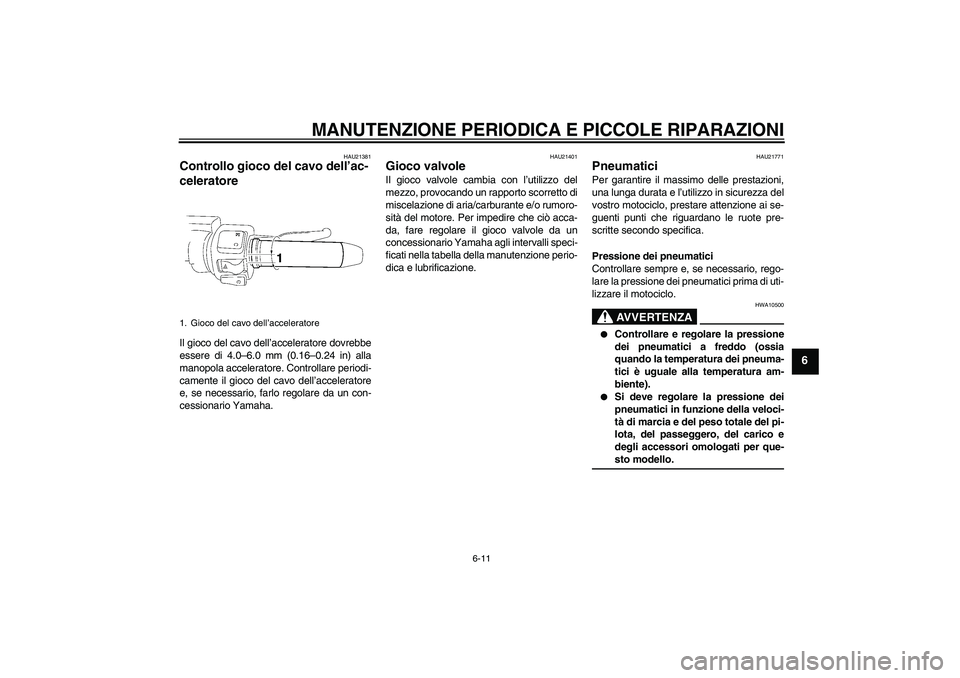

Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 4.0–6.0 mm (0.16–0.24 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
1. Gioco del cavo dell’acceleratore
U5C4H0H0.book Page 11 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6

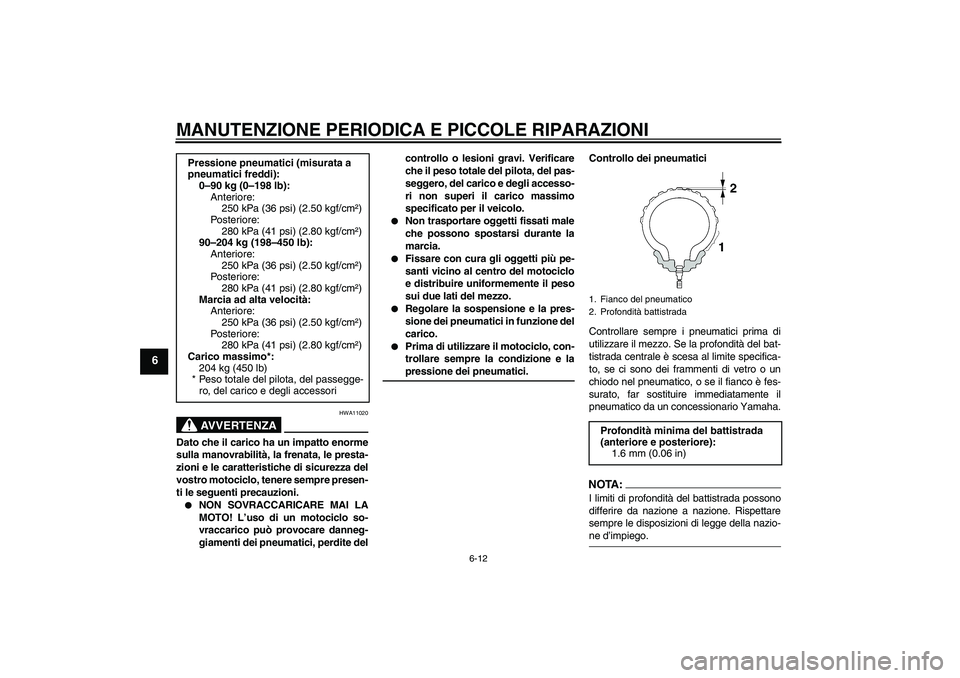

AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite delcontrollo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
280 kPa (41 psi) (2.80 kgf/cm²)
90–204 kg (198–450 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
280 kPa (41 psi) (2.80 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
280 kPa (41 psi) (2.80 kgf/cm²)
Carico massimo*:
204 kg (450 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori1. Fianco del pneumatico
2. Profondità battistradaProfondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
U5C4H0H0.book Page 12 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6

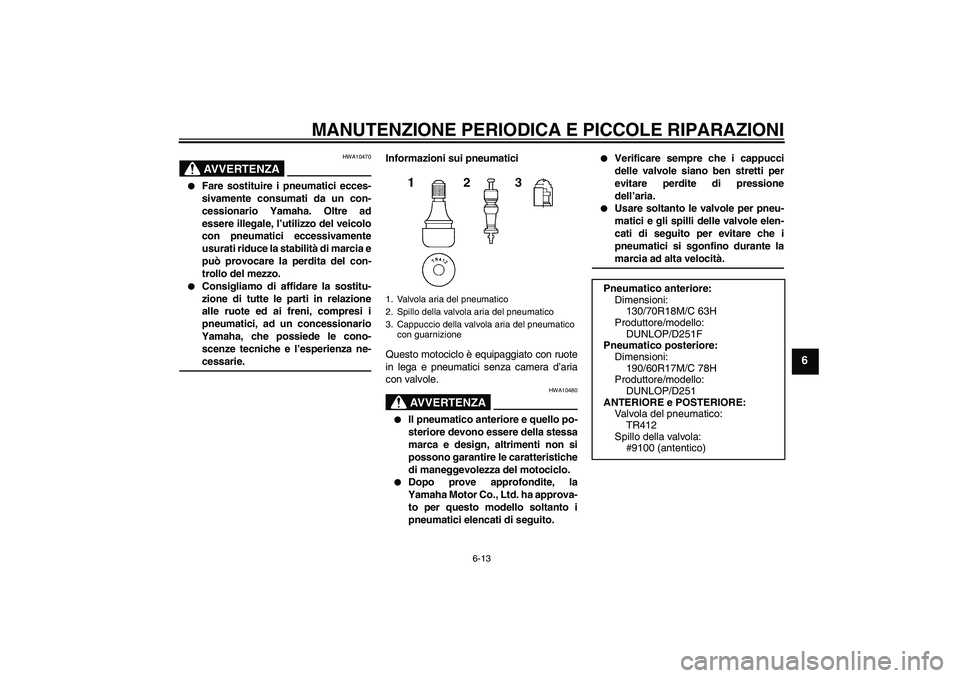

AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
130/70R18M/C 63H
Produttore/modello:
DUNLOP/D251F
Pneumatico posteriore:
Dimensioni:
190/60R17M/C 78H
Produttore/modello:
DUNLOP/D251
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U5C4H0H0.book Page 13 Friday, March 10, 2006 9:34 AM

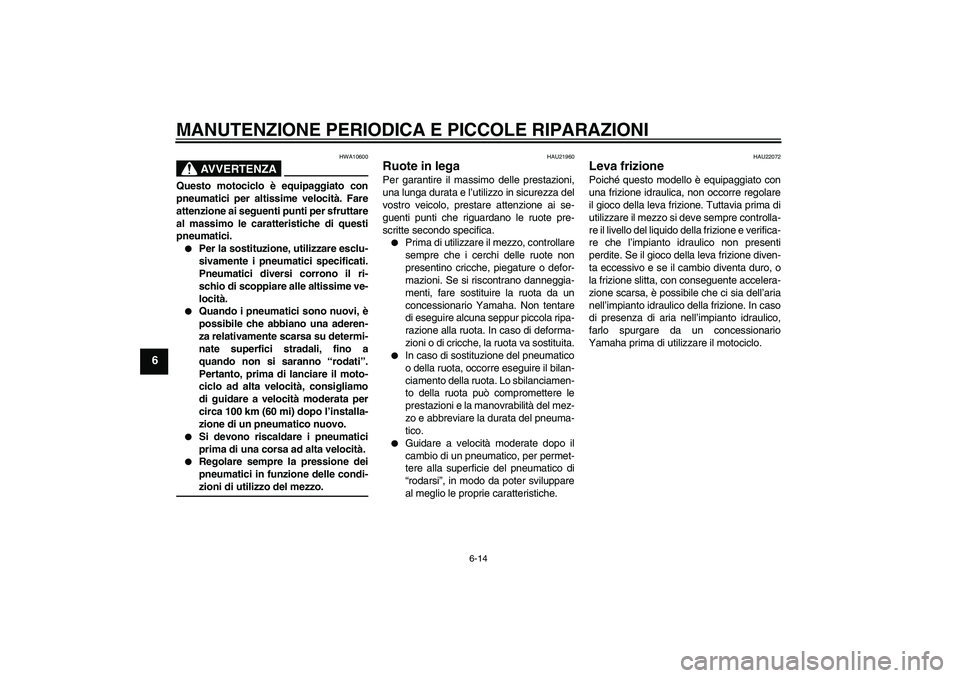

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22072
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifica-
re che l’impianto idraulico non presenti
perdite. Se il gioco della leva frizione diven-
ta eccessivo e se il cambio diventa duro, o
la frizione slitta, con conseguente accelera-
zione scarsa, è possibile che ci sia dell’aria
nell’impianto idraulico della frizione. In caso
di presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il motociclo.
U5C4H0H0.book Page 14 Friday, March 10, 2006 9:34 AM
