MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
HAU22270

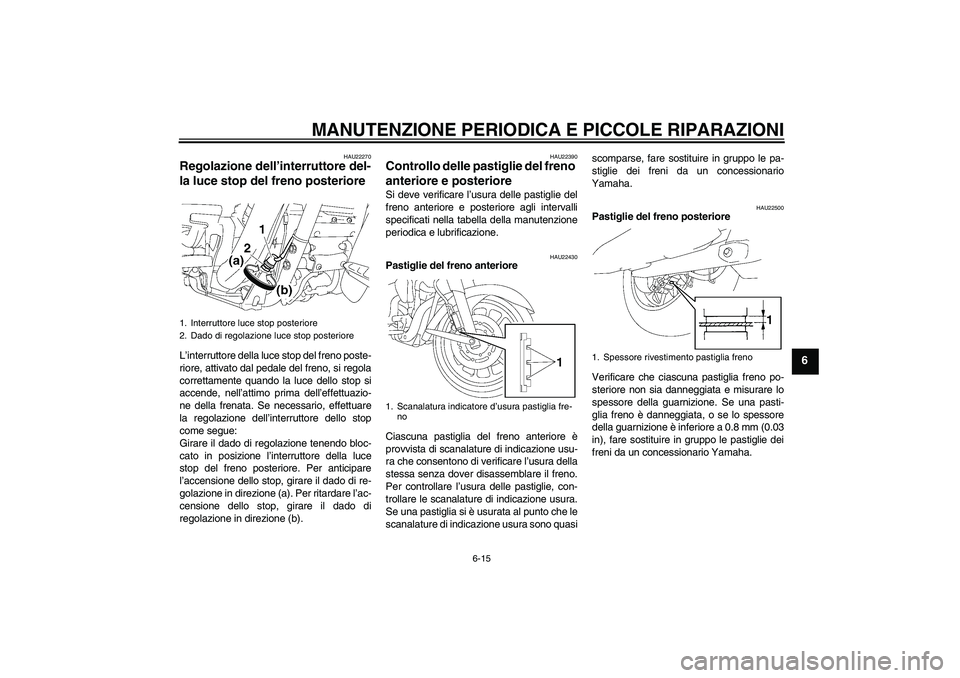

Regolazione dell’interruttore del-
la luce stop del freno posteriore L’interruttore della luce stop del freno poste-
riore, attivato dal pedale del freno, si regola
correttamente quando la luce dello stop si
accende, nell’attimo prima dell’effettuazio-
ne della frenata. Se necessario, effettuare
la regolazione dell’interruttore dello stop
come segue:
Girare il dado di regolazione tenendo bloc-
cato in posizione l’interruttore della luce
stop del freno posteriore. Per anticipare
l’accensione dello stop, girare il dado di re-
golazione in direzione (a). Per ritardare l’ac-
censione dello stop, girare il dado di
regolazione in direzione (b).
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono quasiscomparse, fare sostituire in gruppo le pa-
stiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
1. Spessore rivestimento pastiglia freno
U5C4H0H0.book Page 15 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6

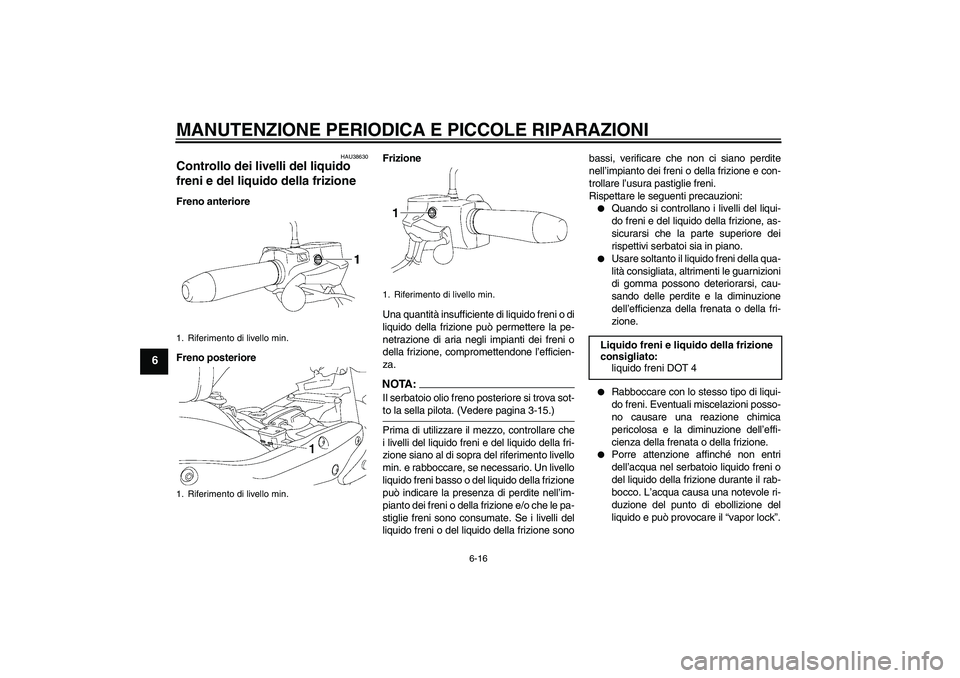

HAU38630
Controllo dei livelli del liquido
freni e del liquido della frizione Freno anteriore
Freno posterioreFrizione
Una quantità insufficiente di liquido freni o di
liquido della frizione può permettere la pe-
netrazione di aria negli impianti dei freni o
della frizione, compromettendone l’efficien-
za.
NOTA:Il serbatoio olio freno posteriore si trova sot-to la sella pilota. (Vedere pagina 3-15.)
Prima di utilizzare il mezzo, controllare che
i livelli del liquido freni e del liquido della fri-
zione siano al di sopra del riferimento livello
min. e rabboccare, se necessario. Un livello
liquido freni basso o del liquido della frizione
può indicare la presenza di perdite nell’im-
pianto dei freni o della frizione e/o che le pa-
stiglie freni sono consumate. Se i livelli del
liquido freni o del liquido della frizione sonobassi, verificare che non ci siano perdite
nell’impianto dei freni o della frizione e con-
trollare l’usura pastiglie freni.
Rispettare le seguenti precauzioni:


Quando si controllano i livelli del liqui-
do freni e del liquido della frizione, as-
sicurarsi che la parte superiore dei
rispettivi serbatoi sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata o della fri-
zione.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione.


Porre attenzione affinché non entri
dell’acqua nel serbatoio liquido freni o
del liquido della frizione durante il rab-
bocco. L’acqua causa una notevole ri-
duzione del punto di ebollizione del
liquido e può provocare il “vapor lock”.
1. Riferimento di livello min.
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni e liquido della frizione
consigliato:
liquido freni DOT 4
U5C4H0H0.book Page 16 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6

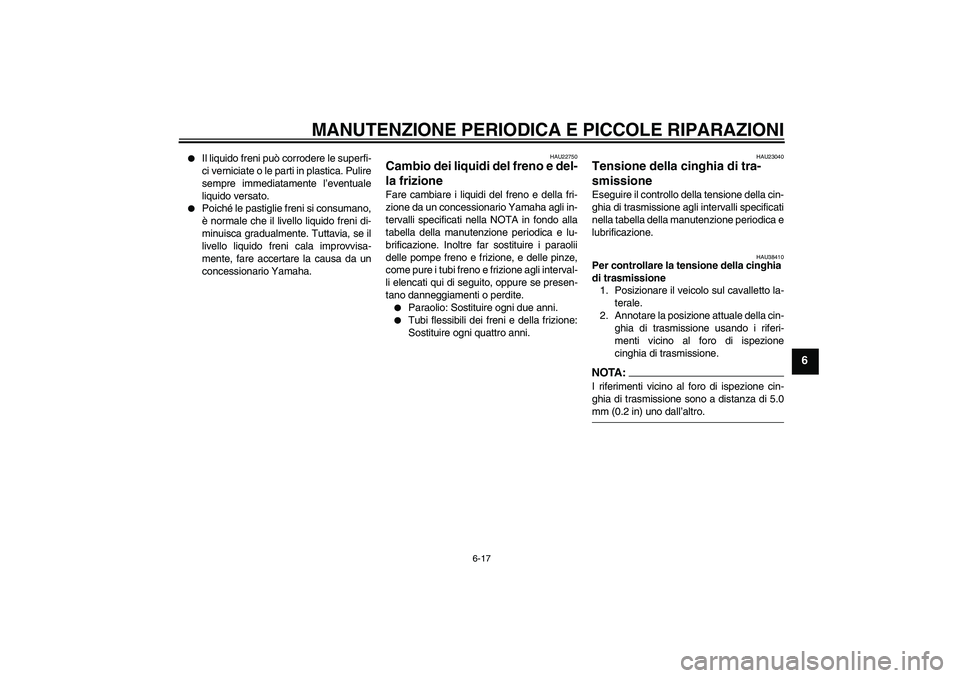

Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22750
Cambio dei liquidi del freno e del-
la frizione Fare cambiare i liquidi del freno e della fri-
zione da un concessionario Yamaha agli in-
tervalli specificati nella NOTA in fondo alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre far sostituire i paraolii
delle pompe freno e frizione, e delle pinze,
come pure i tubi freno e frizione agli interval-
li elencati qui di seguito, oppure se presen-
tano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi flessibili dei freni e della frizione:
Sostituire ogni quattro anni.
HAU23040
Tensione della cinghia di tra-
smissione Eseguire il controllo della tensione della cin-
ghia di trasmissione agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
HAU38410
Per controllare la tensione della cinghia
di trasmissione
1. Posizionare il veicolo sul cavalletto la-
terale.
2. Annotare la posizione attuale della cin-
ghia di trasmissione usando i riferi-
menti vicino al foro di ispezione
cinghia di trasmissione.NOTA:I riferimenti vicino al foro di ispezione cin-
ghia di trasmissione sono a distanza di 5.0mm (0.2 in) uno dall’altro.
U5C4H0H0.book Page 17 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6

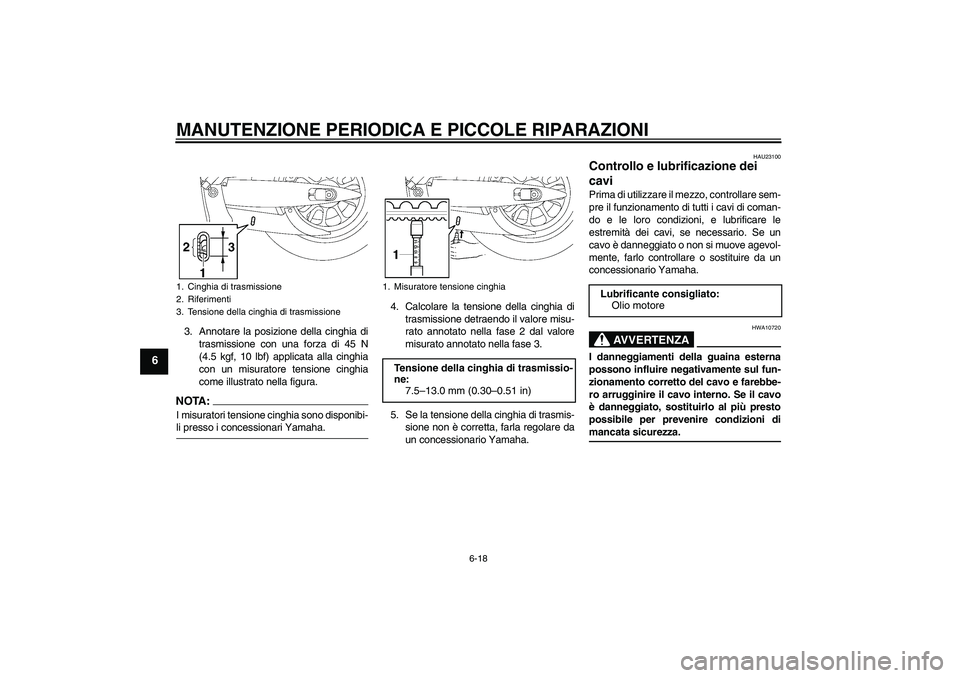

3. Annotare la posizione della cinghia di
trasmissione con una forza di 45 N
(4.5 kgf, 10 lbf) applicata alla cinghia
con un misuratore tensione cinghia
come illustrato nella figura.NOTA:I misuratori tensione cinghia sono disponibi-li presso i concessionari Yamaha.4. Calcolare la tensione della cinghia di
trasmissione detraendo il valore misu-
rato annotato nella fase 2 dal valore
misurato annotato nella fase 3.
5. Se la tensione della cinghia di trasmis-
sione non è corretta, farla regolare da
un concessionario Yamaha.
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.
1. Cinghia di trasmissione
2. Riferimenti
3. Tensione della cinghia di trasmissione
1. Misuratore tensione cinghiaTensione della cinghia di trasmissio-
ne:
7.5–13.0 mm (0.30–0.51 in)
Lubrificante consigliato:
Olio motore
U5C4H0H0.book Page 18 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6

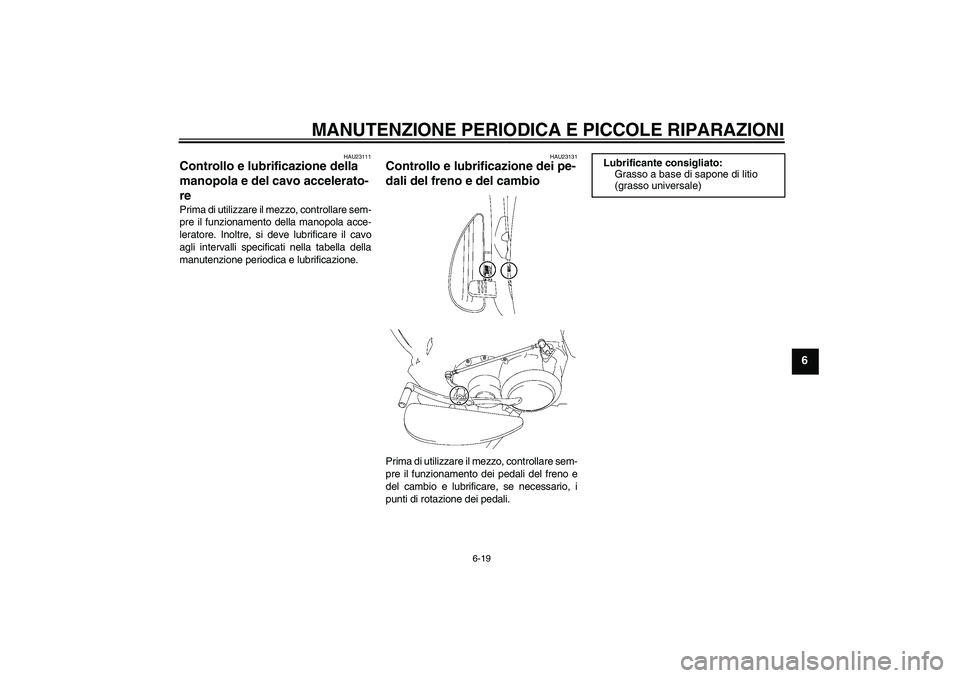

HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU23131
Controllo e lubrificazione dei pe-
dali del freno e del cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali del freno e
del cambio e lubrificare, se necessario, i
punti di rotazione dei pedali.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5C4H0H0.book Page 19 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6

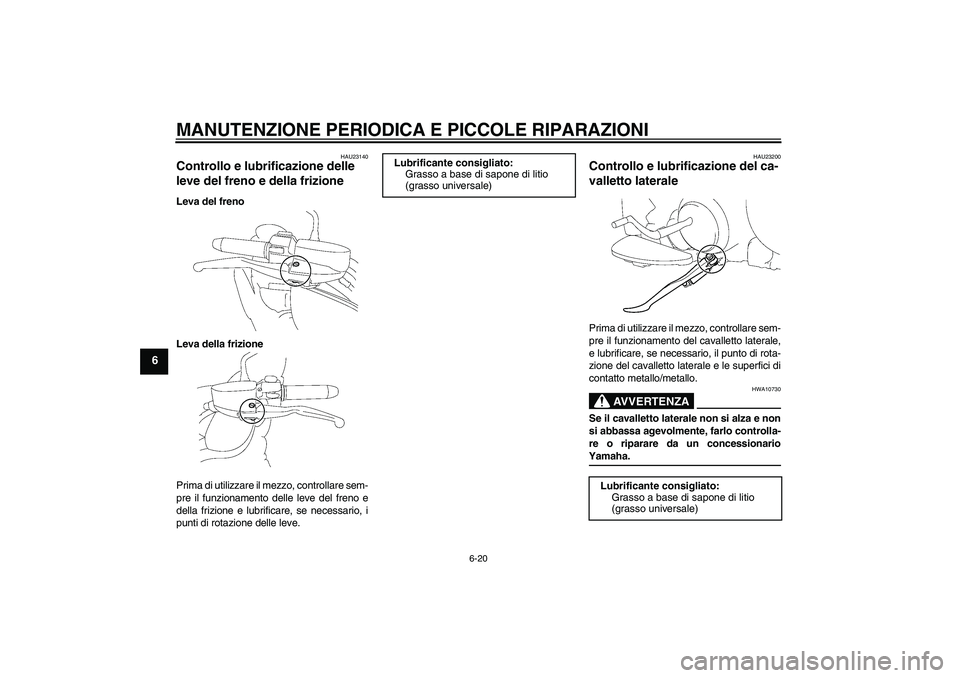

HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione Leva del freno
Leva della frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve del freno e
della frizione e lubrificare, se necessario, i
punti di rotazione delle leve.
HAU23200
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il punto di rota-
zione del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5C4H0H0.book Page 20 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6

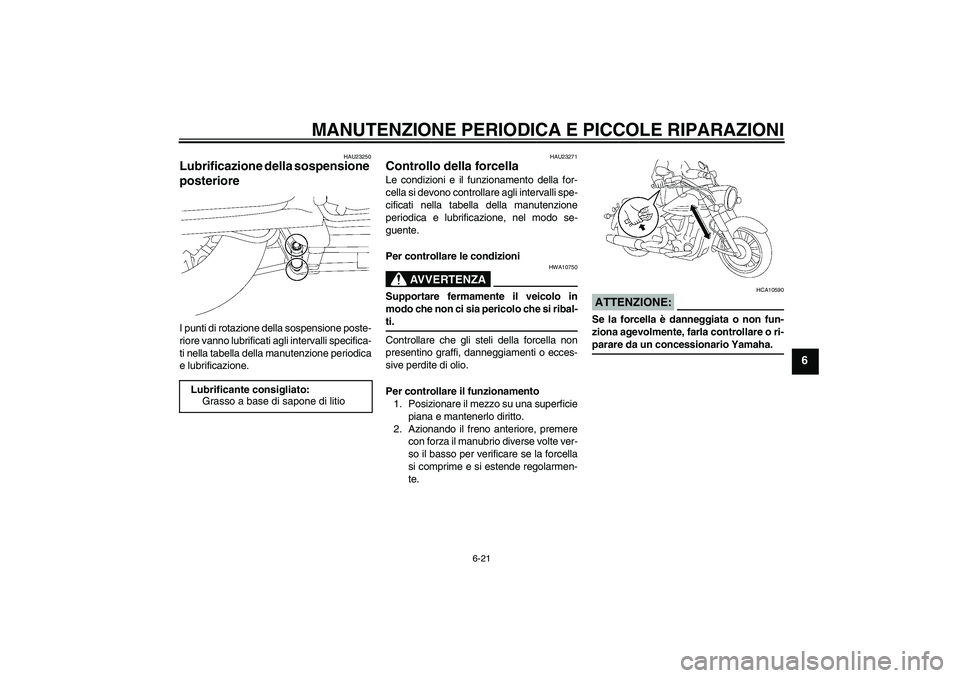

HAU23250
Lubrificazione della sospensione
posteriore I punti di rotazione della sospensione poste-
riore vanno lubrificati agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione.
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U5C4H0H0.book Page 21 Friday, March 10, 2006 9:34 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6

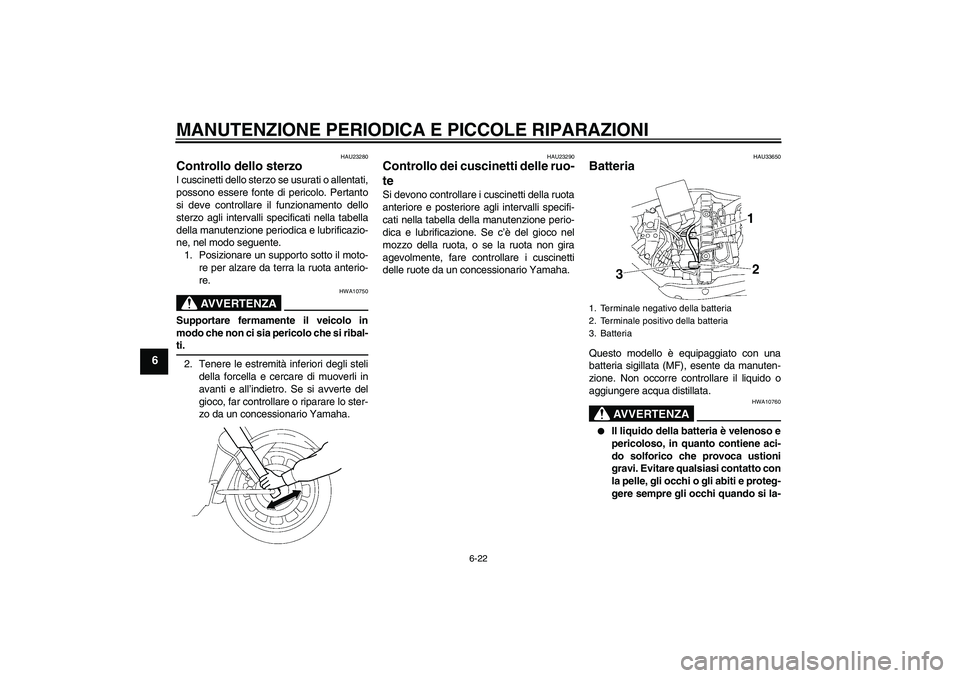

HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU33650
Batteria Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
1. Terminale negativo della batteria
2. Terminale positivo della batteria
3. Batteria
U5C4H0H0.book Page 22 Friday, March 10, 2006 9:34 AM
