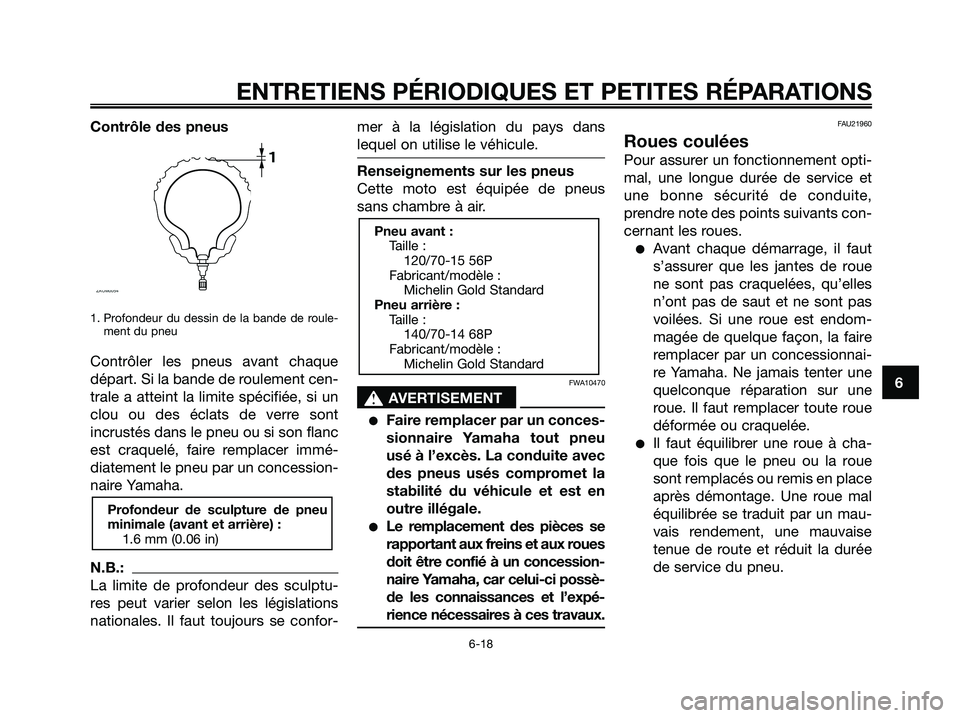

Contrôle des pneus
1. Profondeur du dessin de la bande de roule-
ment du pneu
Contrôler les pneus avant chaque
départ. Si la bande de roulement cen-
trale a atteint la limite spécifiée, si un
clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immé-
diatement le pneu par un concession-
naire Yamaha.
N.B.:
La limite de profondeur des sculptu-
res peut varier selon les législations
nationales. Il faut toujours se confor-mer à la législation du pays dans
lequel on utilise le véhicule.
Renseignements sur les pneus
Cette moto est équipée de pneus
sans chambre à air.
FWA10470
s s
AVERTISEMENT
Faire remplacer par un conces-
sionnaire Yamaha tout pneu
usé à l’excès. La conduite avec
des pneus usés compromet la
stabilité du véhicule et est en
outre illégale.
Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possè-
de les connaissances et l’expé-
rience nécessaires à ces travaux.
FAU21960
Roues coulées
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants con-
cernant les roues.
Avant chaque démarrage, il faut
s’assurer que les jantes de roue
ne sont pas craquelées, qu’elles
n’ont pas de saut et ne sont pas
voilées. Si une roue est endom-
magée de quelque façon, la faire
remplacer par un concessionnai-
re Yamaha. Ne jamais tenter une
quelconque réparation sur une
roue. Il faut remplacer toute roue
déformée ou craquelée.
Il faut équilibrer une roue à cha-
que fois que le pneu ou la roue
sont remplacés ou remis en place
après démontage. Une roue mal
équilibrée se traduit par un mau-
vais rendement, une mauvaise
tenue de route et réduit la durée
de service du pneu.
Pneu avant :
Taille :
120/70-15 56P
Fabricant/modèle :
Michelin Gold Standard
Pneu arrière :
Taille :
140/70-14 68P
Fabricant/modèle :
Michelin Gold Standard
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 57

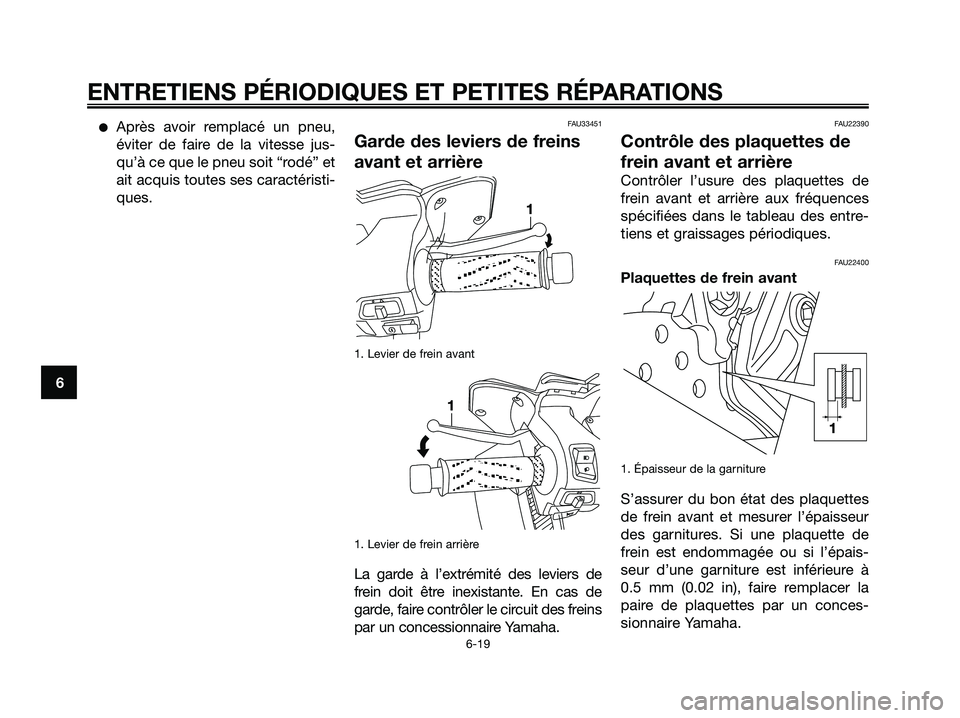

Après avoir remplacé un pneu,
éviter de faire de la vitesse jus-
qu’à ce que le pneu soit “rodé” et
ait acquis toutes ses caractéristi-
ques.FAU33451
Garde des leviers de freins
avant et arrière
1. Levier de frein avant
1. Levier de frein arrière
La garde à l’extrémité des leviers de
frein doit être inexistante. En cas de
garde, faire contrôler le circuit des freins
par un concessionnaire Yamaha.
FAU22390
Contrôle des plaquettes de
frein avant et arrière
Contrôler l’usure des plaquettes de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU22400
Plaquettes de frein avant
1. Épaisseur de la garniture
S’assurer du bon état des plaquettes
de frein avant et mesurer l’épaisseur
des garnitures. Si une plaquette de
frein est endommagée ou si l’épais-
seur d’une garniture est inférieure à
0.5 mm (0.02 in), faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.
1
1
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 58

FAU22520
Plaquettes de frein arrière
Contrôler l’usure des plaquettes au
travers de l’orifice de contrôle, après
avoir retiré le bouchon. L’orifice de
contrôle permet de vérifier l’état des
plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes
en vérifiant la position de l’ergot tout
en actionnant le frein. Si une plaquet-
te de frein est usée au point que l’er-
got touche presque le disque de frein,
faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22580
Contrôle du niveau du
liquide de frein
Si le niveau du liquide de frein est
insuffisant, des bulles d’air peuvent
se former dans le circuit de freinage,
ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d’une fuite ou l’usure des plaquettes.
Si le niveau du liquide est bas, il faut
contrôler l’usure des plaquettes et l’é-
tanchéité du circuit de freinage.
Prendre les précautions suivantes :
Avant de vérifier le niveau du
liquide, s’assurer que le haut du
réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de
frein recommandé. Tout autre
liquide risque d’abîmer les joints
en caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.
Toujours faire l’appoint avec un
liquide de frein du même type
que celui qui se trouve dans le
circuit. Le mélange de liquides
différents risque de provoquer
Liquide de frein recommandé :
DOT 4
MAX
MIN
MAX
MIN
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 59

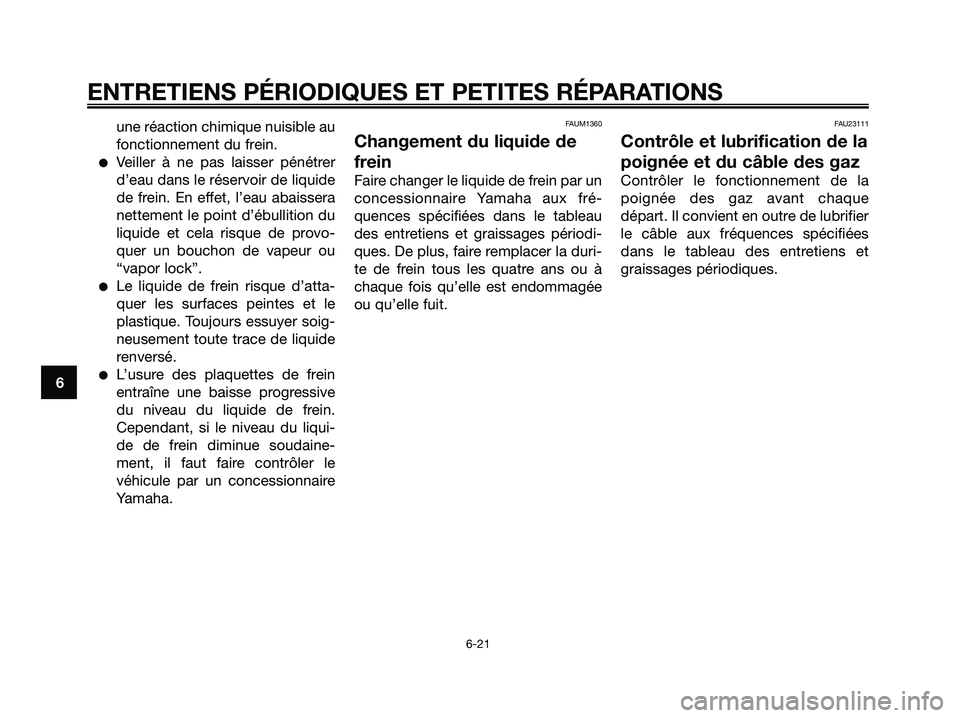

une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaissera
nettement le point d’ébullition du
liquide et cela risque de provo-
quer un bouchon de vapeur ou
“vapor lock”.
Le liquide de frein risque d’atta-
quer les surfaces peintes et le
plastique. Toujours essuyer soig-
neusement toute trace de liquide
renversé.
L’usure des plaquettes de frein
entraîne une baisse progressive
du niveau du liquide de frein.
Cependant, si le niveau du liqui-
de de frein diminue soudaine-
ment, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAUM1360
Changement du liquide de
frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau
des entretiens et graissages périodi-
ques. De plus, faire remplacer la duri-
te de frein tous les quatre ans ou à
chaque fois qu’elle est endommagée
ou qu’elle fuit.
FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la
poignée des gaz avant chaque
départ. Il convient en outre de lubrifier
le câble aux fréquences spécifiées
dans le tableau des entretiens et
graissages périodiques.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 60

FAU23170
Lubrification des leviers de
frein avant et arrière
Lubrifier l’articulation des leviers de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU23211
Contrôle et lubrification des
béquilles centrale et latérale
Contrôler le fonctionnement des
béquilles centrale et latérale avant
chaque départ et lubrifier les articula-
tions et les points de contact des sur-
faces métalliques quand nécessaire.
FWA10740
s s
AVERTISEMENT
Si les béquilles latérale ou centrale
ne se déploient et ne se replient
pas en douceur, les faire contrôler
et, si nécessaire, réparer par un
concessionnaire Yamaha.
FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionne-
ment de la fourche en procédant
comme suit aux fréquences spécifié-
es dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FWA10750
s s
AVERTISEMENT
Caler solidement la moto pour
qu’elle ne puisse se renverser.
S’assurer que les tubes plongeurs ne
sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.
Contrôle du fonctionnement
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 61

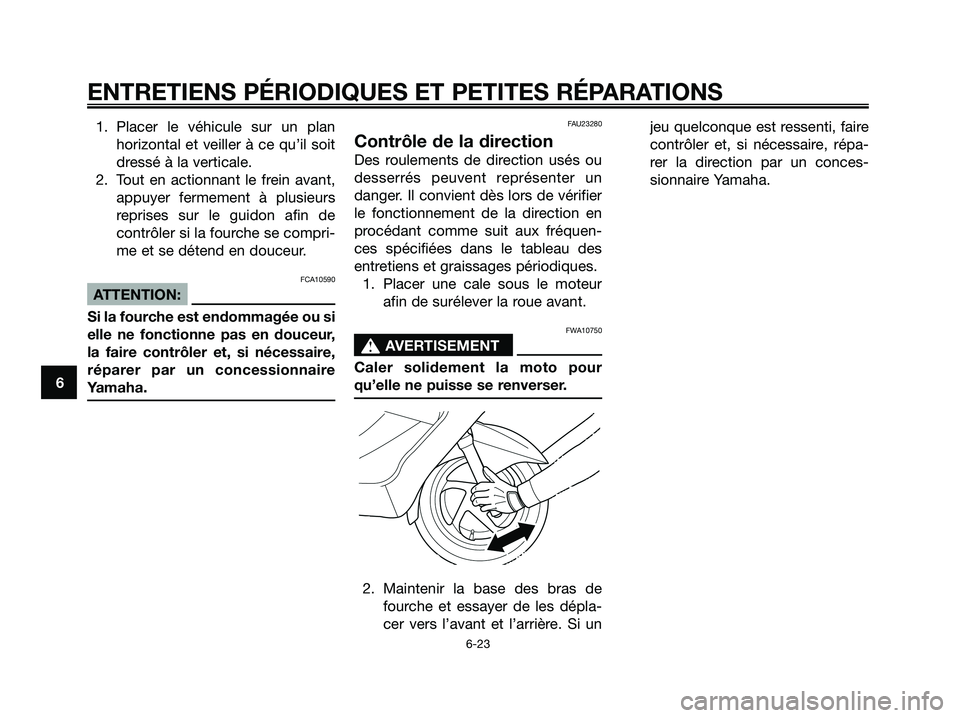

1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs
reprises sur le guidon afin de
contrôler si la fourche se compri-
me et se détend en douceur.
FCA10590
ATTENTION:
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur,
la faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou
desserrés peuvent représenter un
danger. Il convient dès lors de vérifier
le fonctionnement de la direction en
procédant comme suit aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques.
1. Placer une cale sous le moteur
afin de surélever la roue avant.
FWA10750
s s
AVERTISEMENT
Caler solidement la moto pour
qu’elle ne puisse se renverser.
2. Maintenir la base des bras de
fourche et essayer de les dépla-
cer vers l’avant et l’arrière. Si unjeu quelconque est ressenti, faire
contrôler et, si nécessaire, répa-
rer la direction par un conces-
sionnaire Yamaha.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 62

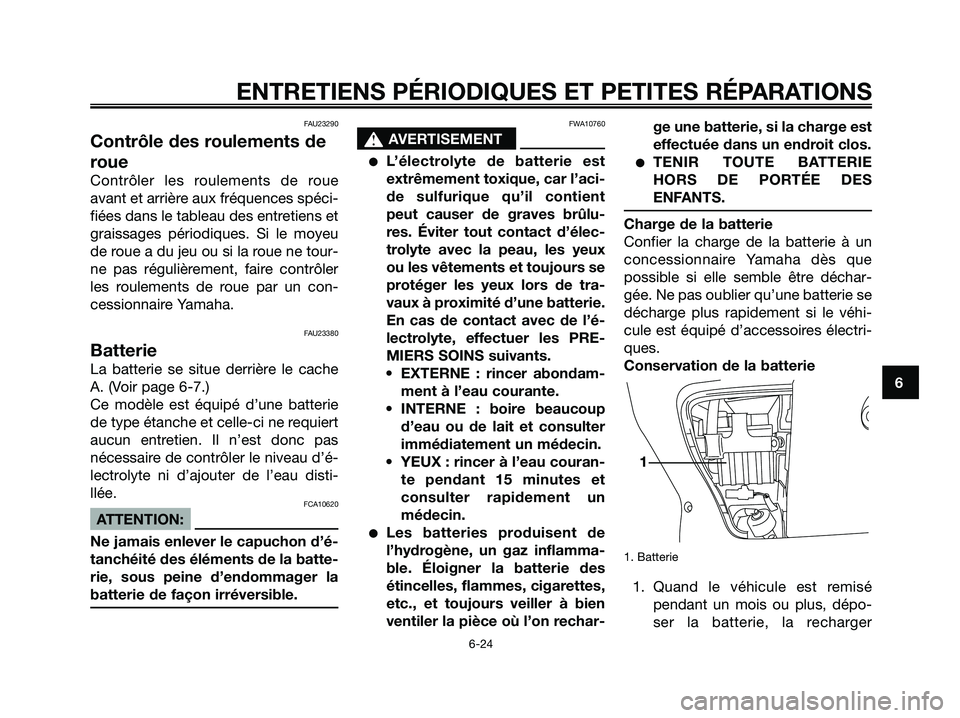

FAU23290
Contrôle des roulements de
roue
Contrôler les roulements de roue
avant et arrière aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Si le moyeu
de roue a du jeu ou si la roue ne tour-
ne pas régulièrement, faire contrôler
les roulements de roue par un con-
cessionnaire Yamaha.
FAU23380
Batterie
La batterie se situe derrière le cache
A. (Voir page 6-7.)
Ce modèle est équipé d’une batterie
de type étanche et celle-ci ne requiert
aucun entretien. Il n’est donc pas
nécessaire de contrôler le niveau d’é-
lectrolyte ni d’ajouter de l’eau disti-
llée.
FCA10620
ATTENTION:
Ne jamais enlever le capuchon d’é-
tanchéité des éléments de la batte-
rie, sous peine d’endommager la
batterie de façon irréversible.
FWA10760
s s
AVERTISEMENT
L’électrolyte de batterie est
extrêmement toxique, car l’aci-
de sulfurique qu’il contient
peut causer de graves brûlu-
res. Éviter tout contact d’élec-
trolyte avec la peau, les yeux
ou les vêtements et toujours se
protéger les yeux lors de tra-
vaux à proximité d’une batterie.
En cas de contact avec de l’é-
lectrolyte, effectuer les PRE-
MIERS SOINS suivants.
• EXTERNE : rincer abondam-
ment à l’eau courante.
• INTERNE : boire beaucoup
d’eau ou de lait et consulter
immédiatement un médecin.
• YEUX : rincer à l’eau couran-
te pendant 15 minutes et
consulter rapidement un
médecin.
Les batteries produisent de
l’hydrogène, un gaz inflamma-
ble. Éloigner la batterie des
étincelles, flammes, cigarettes,
etc., et toujours veiller à bien
ventiler la pièce où l’on rechar-ge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE
HORS DE PORTÉE DES
ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que
possible si elle semble être déchar-
gée. Ne pas oublier qu’une batterie se
décharge plus rapidement si le véhi-
cule est équipé d’accessoires électri-
ques.
Conservation de la batterie
1. Batterie
1. Quand le véhicule est remisé
pendant un mois ou plus, dépo-
ser la batterie, la recharger
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 63

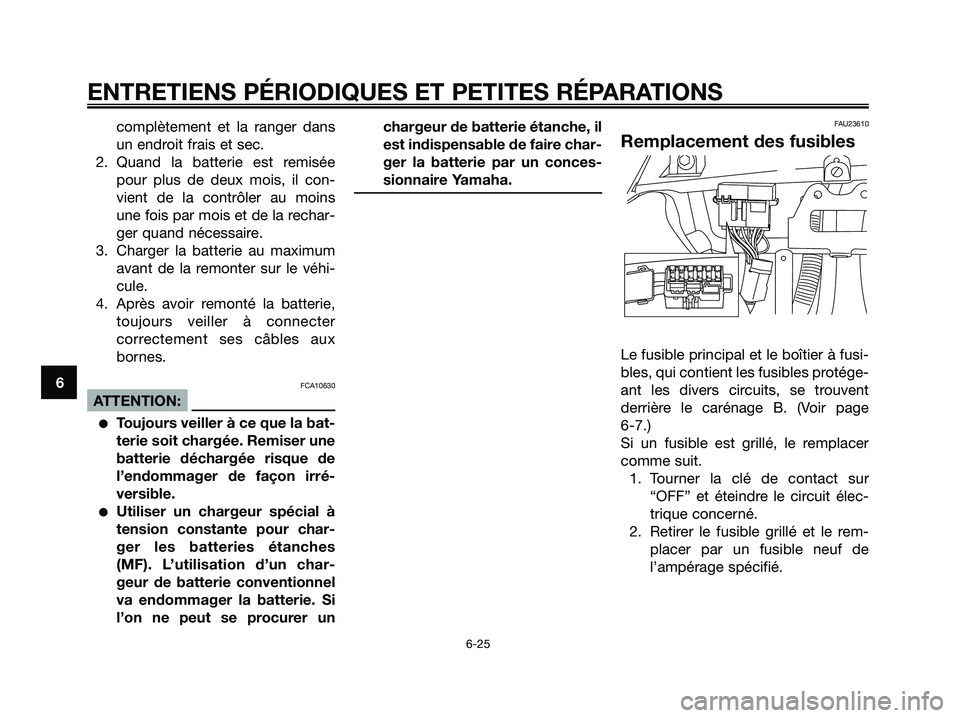

complètement et la ranger dans
un endroit frais et sec.
2. Quand la batterie est remisée
pour plus de deux mois, il con-
vient de la contrôler au moins
une fois par mois et de la rechar-
ger quand nécessaire.
3. Charger la batterie au maximum
avant de la remonter sur le véhi-
cule.
4. Après avoir remonté la batterie,
toujours veiller à connecter
correctement ses câbles aux
bornes.
FCA10630
ATTENTION:
Toujours veiller à ce que la bat-
terie soit chargée. Remiser une
batterie déchargée risque de
l’endommager de façon irré-
versible.
Utiliser un chargeur spécial à
tension constante pour char-
ger les batteries étanches
(MF). L’utilisation d’un char-
geur de batterie conventionnel
va endommager la batterie. Si
l’on ne peut se procurer unchargeur de batterie étanche, il
est indispensable de faire char-
ger la batterie par un conces-
sionnaire Yamaha.
FAU23610
Remplacement des fusibles
Le fusible principal et le boîtier à fusi-
bles, qui contient les fusibles protége-
ant les divers circuits, se trouvent
derrière le carénage B. (Voir page
6-7.)
Si un fusible est grillé, le remplacer
comme suit.
1. Tourner la clé de contact sur
“OFF” et éteindre le circuit élec-
trique concerné.
2. Retirer le fusible grillé et le rem-
placer par un fusible neuf de
l’ampérage spécifié.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 64
