CONSIGNES DE SÉCURITÉ..............1-1
DESCRIPTION.....................................2-1
Vue gauche .......................................2-1
Vue droite..........................................2-2
Commandes et instruments .............2-3
COMMANDES ET INSTRUMENTS....3-1
Immobilisateur antivol.......................3-1
Contacteur à clé/antivol....................3-2
Indicateurs, témoins et témoin
d’alerte ..........................................3-3
Compteur de vitesse ........................3-4
Jauge de niveau de carburant ..........3-5
Jauge de température du liquide
de refroidissement.........................3-5
Écran multifonction ...........................3-6
Alarme antivol (en option) .................3-8
Combinés de contacteurs ................3-9
Levier de frein avant .......................3-10
Levier de frein arrière ......................3-10
Bouchon de réservoir de
carburant .....................................3-11
Carburant ........................................3-11
Pot catalytique ................................3-12
Selle ................................................3-13
Compartiment de rangement
avant ............................................3-13
Compartiment de rangement
arrière ..........................................3-14Réglage des combinés ressort-
amortisseur..................................3-15
Béquille latérale ..............................3-16
CONTRÔLES AVANT UTILISATION...4-1
Points à contrôler avant chaque
utilisation .......................................4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE............................................5-1
Mise en marche d’un moteur froid ...5-1
Démarrage ........................................5-2
Accélération et décélération .............5-2
Freinage ............................................5-3
Comment réduire sa consommation
de carburant ..................................5-3
Rodage du moteur............................5-3
Stationnement ..................................5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS....................6-1
Trousse de réparation .......................6-1
Tableau des entretiens et
graissages périodiques .................6-3
Dépose et repose des caches et
carénages ......................................6-7
Contrôle de la bougie .......................6-8
Huile moteur .....................................6-9
Huile de transmission finale............6-11
Liquide de refroidissement .............6-12Élément du filtre à air et du filtre
à air du boîtier de la courroie
trapézoïdale .................................6-14
Réglage du jeu de câble des gaz ...6-16
Jeu des soupapes ..........................6-16
Pneus ..............................................6-17
Roues coulées ................................6-18
Garde des leviers de freins avant
et arrière ......................................6-19
Contrôle des plaquettes de frein
avant et arrière ............................6-19
Contrôle du niveau du liquide
de frein ........................................6-20
Changement du liquide de frein .....6-21
Contrôle et lubrification de la
poignée et du câble des gaz.......6-21
Lubrification des leviers de frein
avant et arrière ............................6-22
Contrôle et lubrification des béquilles
centrale et latérale .......................6-22
Contrôle de la fourche ....................6-22
Contrôle de la direction ..................6-23
Contrôle des roulements de roue ...6-24
Batterie ...........................................6-24
Remplacement des fusibles ...........6-25
Remplacement d’une ampoule de
phare ...........................................6-26
Remplacement d’une ampoule de
clignotant avant ...........................6-27
TABLE DES MATIÈRES
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 6

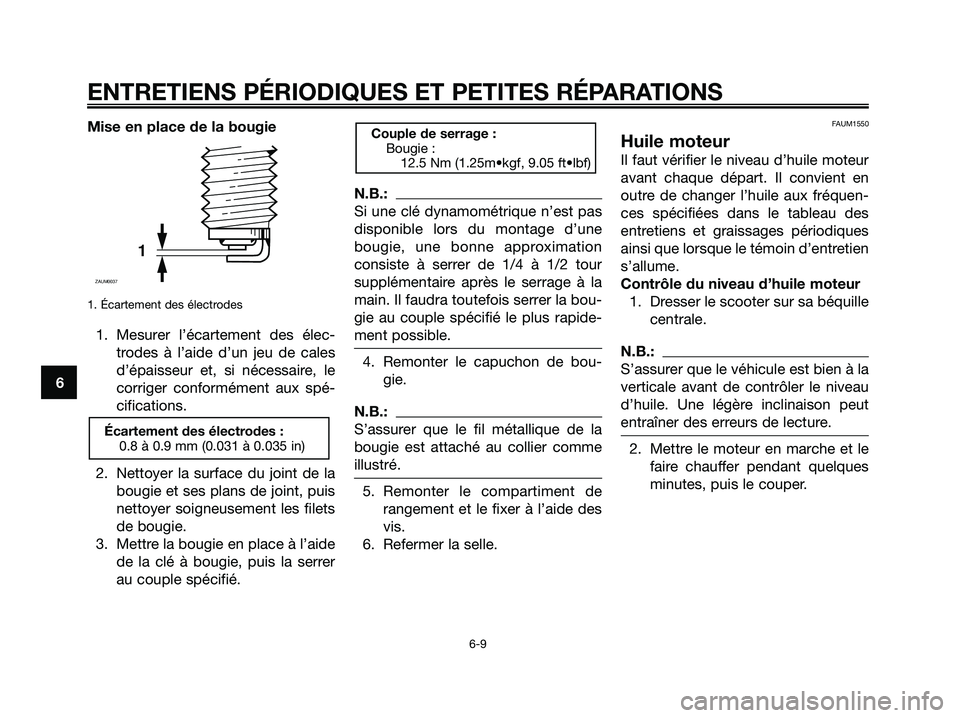

Mise en place de la bougie
1. Écartement des électrodes
1. Mesurer l’écartement des élec-
trodes à l’aide d’un jeu de cales
d’épaisseur et, si nécessaire, le
corriger conformément aux spé-
cifications.
2. Nettoyer la surface du joint de la
bougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3. Mettre la bougie en place à l’aide
de la clé à bougie, puis la serrer
au couple spécifié.
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une
bougie, une bonne approximation
consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la
main. Il faudra toutefois serrer la bou-
gie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bou-
gie.
N.B.:
S’assurer que le fil métallique de la
bougie est attaché au collier comme
illustré.
5. Remonter le compartiment de
rangement et le fixer à l’aide des
vis.
6. Refermer la selle.
FAUM1550
Huile moteur
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient en
outre de changer l’huile aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques
ainsi que lorsque le témoin d’entretien
s’allume.
Contrôle du niveau d’huile moteur
1. Dresser le scooter sur sa béquille
centrale.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
Couple de serrage :
Bougie :
12.5 Nm (1.25m•kgf, 9.05 ft•lbf)
Écartement des électrodes :
0.8 à 0.9 mm (0.031 à 0.035 in)
1
ZAUM0037
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 48

AAccélération et décélération ......................5-2
Alarme antivol (en option) ..........................3-8
BBatterie .....................................................6-24
Béquille latérale........................................3-16
Bouchon de réservoir de carburant .........3-11
CCarburant .................................................3-11
Changement du liquide de frein ..............6-21
Combinés de contacteurs .........................3-9
Commandes et instruments ......................2-3
Comment réduire sa consommation de
carburant .................................................5-3
Compartiment de rangement arrière .......3-14
Compartiment de rangement avant .........3-13
Compteur de vitesse..................................3-4
Contacteur à clé/antivol .............................3-2
Contrôle de la bougie ................................6-8
Contrôle de la direction ...........................6-23
Contrôle de la fourche .............................6-22
Contrôle des plaquettes de frein avant
et arrière.................................................6-19
Contrôle des roulements de roue ............6-24
Contrôle du niveau du liquide de frein ....6-20
Contrôle et lubrification de la poignée
et du câble des gaz ...............................6-21
Contrôle et lubrification des béquilles
centrale et latérale .................................6-22
DDémarrage .................................................5-2
Dépose et repose des caches et
carénages ................................................6-7
Diagnostic de pannes ..............................6-29
EÉcran multifonction ....................................3-6
Élément du filtre à air et du filtre à air du
boîtier de la courroie trapézoïdale .........6-14
FFreinage .....................................................5-3
GGarde des leviers de freins avant et
arrière .....................................................6-19
HHuile de transmission finale .....................6-11
Huile moteur...............................................6-9
IImmobilisateur antivol ................................3-1
Indicateurs, témoins et témoin d’alerte .....3-3
JJauge de niveau de carburant ...................3-5
Jauge de température du liquide de
refroidissement ........................................3-5
Jeu des soupapes....................................6-16
LLevier de frein arrière ...............................3-10
Levier de frein avant ................................3-10
Liquide de refroidissement ......................6-12
Lubrification des leviers de frein avant
et arrière.................................................6-22
MMise en marche d’un moteur froid ............5-1
NNuméro d’identification..............................9-1
PPneus .......................................................6-17
Points à contrôler avant chaque
utilisation..................................................4-2Pot catalytique .........................................3-12
RRéglage des combinés ressort-
amortisseur ............................................3-15
Réglage du jeu de câble des gaz ............6-16
Remisage ...................................................7-3
Remplacement d’une ampoule de
clignotant avant .....................................6-27
Remplacement d’une ampoule de
phare ......................................................6-26
Remplacement de l’ampoule d’éclairage
de la plaque d’immatriculation ..............6-29
Remplacement de l’ampoule de feu
arrière/stop ou d’une ampoule de
clignotant arrière ....................................6-28
Remplacement de l’ampoule de
veilleuse .................................................6-29
Remplacement des fusibles ....................6-25
Rodage du moteur .....................................5-3
Roues coulées .........................................6-18
SSelle .........................................................3-13
Soin ............................................................7-1
Stationnement ............................................5-4
TTableau des entretiens et graissages
périodiques ..............................................6-3
Trousse de réparation ................................6-1
VVue droite ...................................................2-2
Vue gauche ................................................2-1
TABLE DES MATIÈRES
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 80
