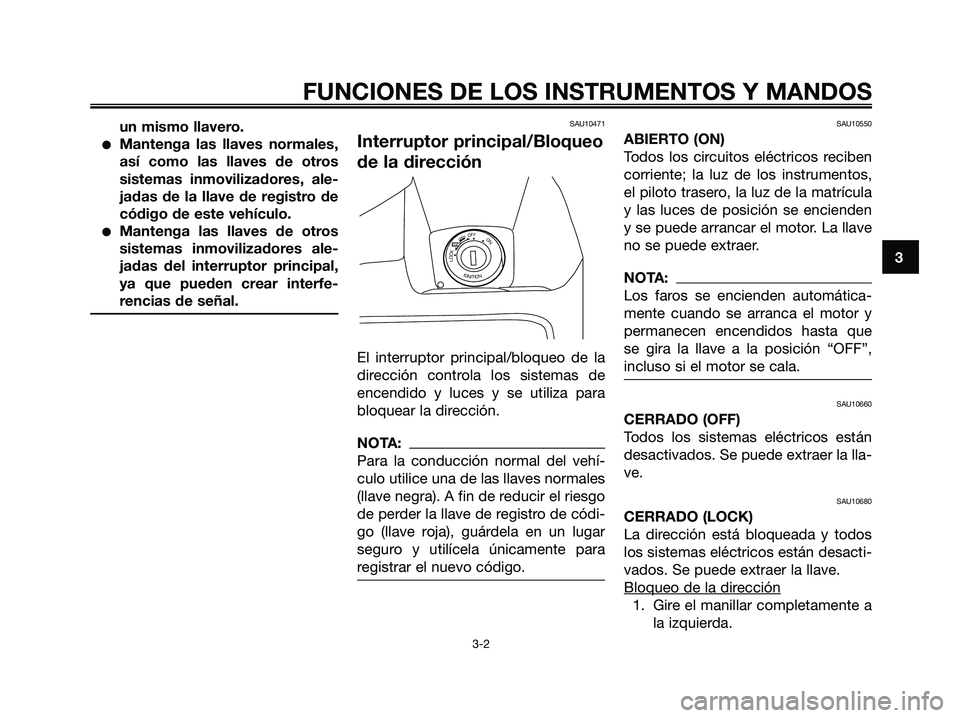

un mismo llavero.
Mantenga las llaves normales,
así como las llaves de otros
sistemas inmovilizadores, ale-
jadas de la llave de registro de
código de este vehículo.
Mantenga las llaves de otros
sistemas inmovilizadores ale-
jadas del interruptor principal,
ya que pueden crear interfe-
rencias de señal.
SAU10471
Interruptor principal/Bloqueo
de la dirección
El interruptor principal/bloqueo de la
dirección controla los sistemas de
encendido y luces y se utiliza para
bloquear la dirección.
NOTA:
Para la conducción normal del vehí-
culo utilice una de las llaves normales
(llave negra). A fin de reducir el riesgo
de perder la llave de registro de códi-
go (llave roja), guárdela en un lugar
seguro y utilícela únicamente para
registrar el nuevo código.
SAU10550
ABIERTO (ON)
Todos los circuitos eléctricos reciben
corriente; la luz de los instrumentos,
el piloto trasero, la luz de la matrícula
y las luces de posición se encienden
y se puede arrancar el motor. La llave
no se puede extraer.
NOTA:
Los faros se encienden automática-
mente cuando se arranca el motor y
permanecen encendidos hasta que
se gira la llave a la posición “OFF”,
incluso si el motor se cala.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están
desactivados. Se puede extraer la lla-
ve.
SAU10680
CERRADO (LOCK)
La dirección está bloqueada y todos
los sistemas eléctricos están desacti-
vados. Se puede extraer la llave.
Bloqueo de la dir
ección
1. Gire el manillar completamente a
la izquierda.
IGNITION
LOCK
OFFONOPENPUSH
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 17

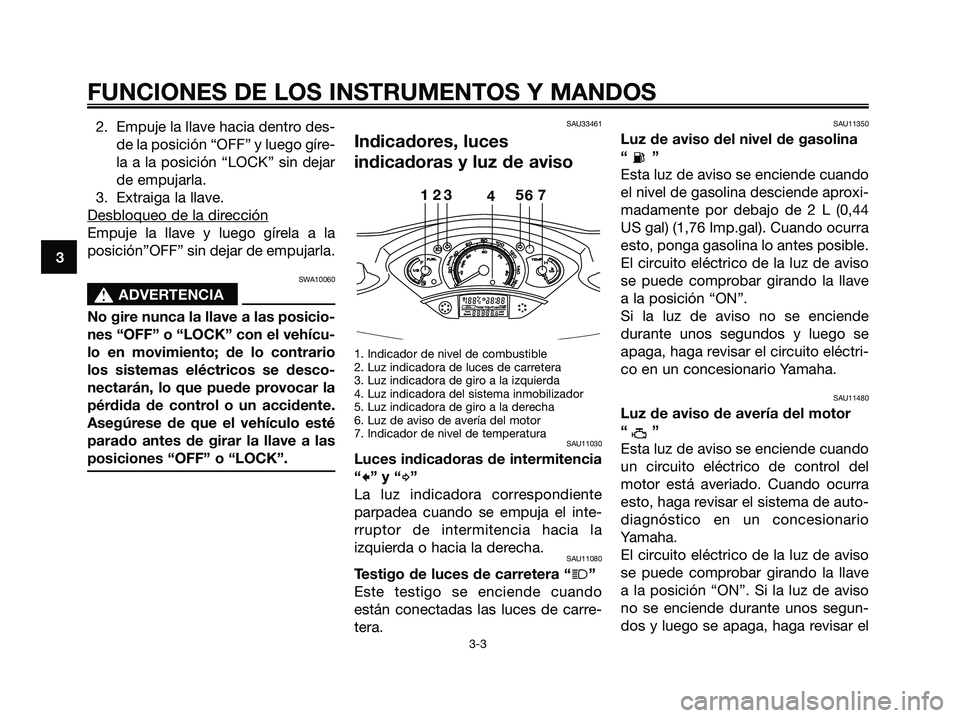

2. Empuje la llave hacia dentro des-
de la posición “OFF” y luego gíre-
la a la posición “LOCK” sin dejar
de empujarla.
3. Extraiga la llave.
Desbloqueo de la dir
ección
Empuje la llave y luego gírela a la
posición”OFF” sin dejar de empujarla.
SWA10060
s s
ADVERTENCIA
No gire nunca la llave a las posicio-
nes “OFF” o “LOCK” con el vehícu-
lo en movimiento; de lo contrario
los sistemas eléctricos se desco-
nectarán, lo que puede provocar la
pérdida de control o un accidente.
Asegúrese de que el vehículo esté
parado antes de girar la llave a las
posiciones “OFF” o “LOCK”.
SAU33461
Indicadores, luces
indicadoras y luz de aviso
1. Indicador de nivel de combustible
2. Luz indicadora de luces de carretera
3. Luz indicadora de giro a la izquierda
4. Luz indicadora del sistema inmobilizador
5. Luz indicadora de giro a la derecha
6. Luz de aviso de avería del motor
7. Indicador de nivel de temperatura
SAU11030
Luces indicadoras de intermitencia
“
c” y “d”
La luz indicadora correspondiente
parpadea cuando se empuja el inte-
rruptor de intermitencia hacia la
izquierda o hacia la derecha.
SAU11080
Testigo de luces de carretera “j”
Este testigo se enciende cuando
están conectadas las luces de carre-
tera.
SAU11350
Luz de aviso del nivel de gasolina
“”
Esta luz de aviso se enciende cuando
el nivel de gasolina desciende aproxi-
madamente por debajo de 2 L (0,44
US gal) (1,76 Imp.gal). Cuando ocurra
esto, ponga gasolina lo antes posible.
El circuito eléctrico de la luz de aviso
se puede comprobar girando la llave
a la posición “ON”.
Si la luz de aviso no se enciende
durante unos segundos y luego se
apaga, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
SAU11480
Luz de aviso de avería del motor
“”
Esta luz de aviso se enciende cuando
un circuito eléctrico de control del
motor está averiado. Cuando ocurra
esto, haga revisar el sistema de auto-
diagnóstico en un concesionario
Yamaha.
El circuito eléctrico de la luz de aviso
se puede comprobar girando la llave
a la posición “ON”. Si la luz de aviso
no se enciende durante unos segun-
dos y luego se apaga, haga revisar el
123 5 764
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 18

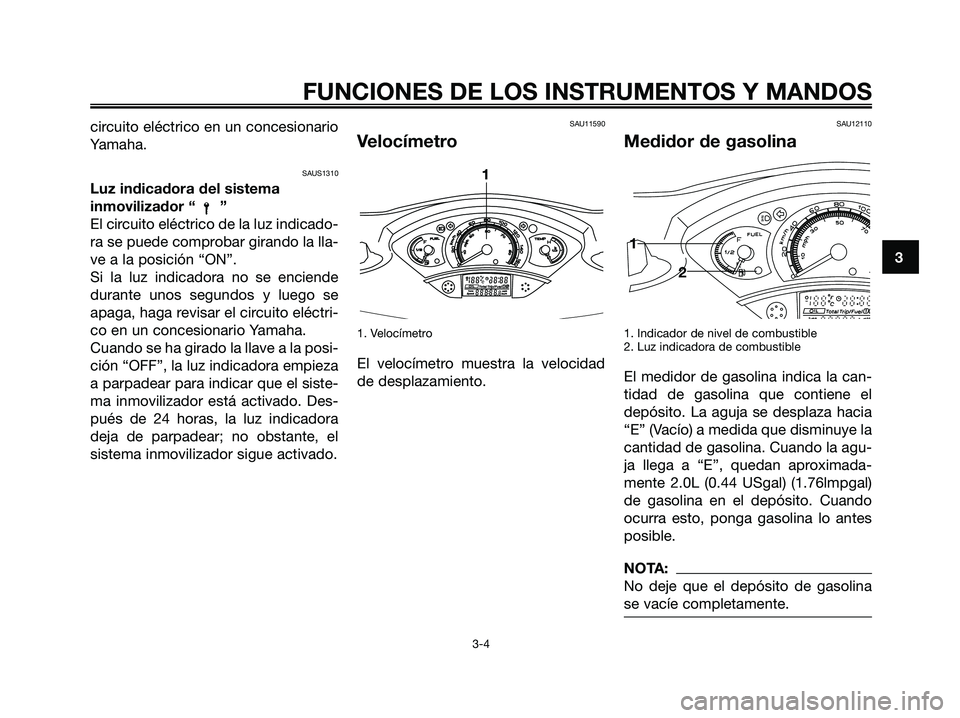

circuito eléctrico en un concesionario
Yamaha.
SAUS1310
Luz indicadora del sistema
inmovilizador “ ”
El circuito eléctrico de la luz indicado-
ra se puede comprobar girando la lla-
ve a la posición “ON”.
Si la luz indicadora no se enciende
durante unos segundos y luego se
apaga, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
Cuando se ha girado la llave a la posi-
ción “OFF”, la luz indicadora empieza
a parpadear para indicar que el siste-
ma inmovilizador está activado. Des-
pués de 24 horas, la luz indicadora
deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
SAU11590
Velocímetro
1. Velocímetro
El velocímetro muestra la velocidad
de desplazamiento.
SAU12110
Medidor de gasolina
1. Indicador de nivel de combustible
2. Luz indicadora de combustible
El medidor de gasolina indica la can-
tidad de gasolina que contiene el
depósito. La aguja se desplaza hacia
“E” (Vacío) a medida que disminuye la
cantidad de gasolina. Cuando la agu-
ja llega a “E”, quedan aproximada-
mente 2.0L (0.44 USgal) (1.76lmpgal)
de gasolina en el depósito. Cuando
ocurra esto, ponga gasolina lo antes
posible.
NOTA:
No deje que el depósito de gasolina
se vacíe completamente.
1
2
1
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 19

SAU12171
Medidor de la temperatura
del refrigerante
1. Indicador nivel de temperatura
Con la llave en la posición “ON”, el
medidor de la temperatura del refrige-
rante indica la temperature de éste.
La temperatura del refrigerante varía
con los cambios de tiempo y con la
carga del motor. Si la aguja llega a la
zona roja o entra en ella, pare el vehí-
culo y deje que se enfríe el motor.
(Véase la página 6-30.)
SCA10020
ATENCIÓN:
No utilice el motor si está sobreca-
lentado.
SAUM1480
Visor multifunción
1. Botón “MODO”
2. Display multi-función
3. Botón “AJUSTE”
El visor multifunción está provisto de
los elementos siguientes:
un cuentakilómetros (que indica
la distancia total recorrida)
dos cuentakilómetros parciales
(que indican la distancia recorri-
da desde que se pusieron a cero
por última vez, el tiempo transcu-
rrido desde que se pusieron a
cero y la velocidad media duran-
te ese tiempo)
un cuentakilómetros parcial en
reserva (que indica la distancia
recorrida desde que se encendióla luz de aviso del nivel de gaso-
lina)
un reloj
un indicador de la temperatura
ambiente
un indicador de servicio (que se
enciende cuando es necesario
realizar el mantenimiento y
engrase periódico)
NOTA:
En el Reino Unido, la distancia
recorrida se indica en millas y la
temperatura en °F.
En el resto de los países, la dis-
tancia recorrida se indica en kiló-
metros y la temperatura en °C.
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
123
13
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 20

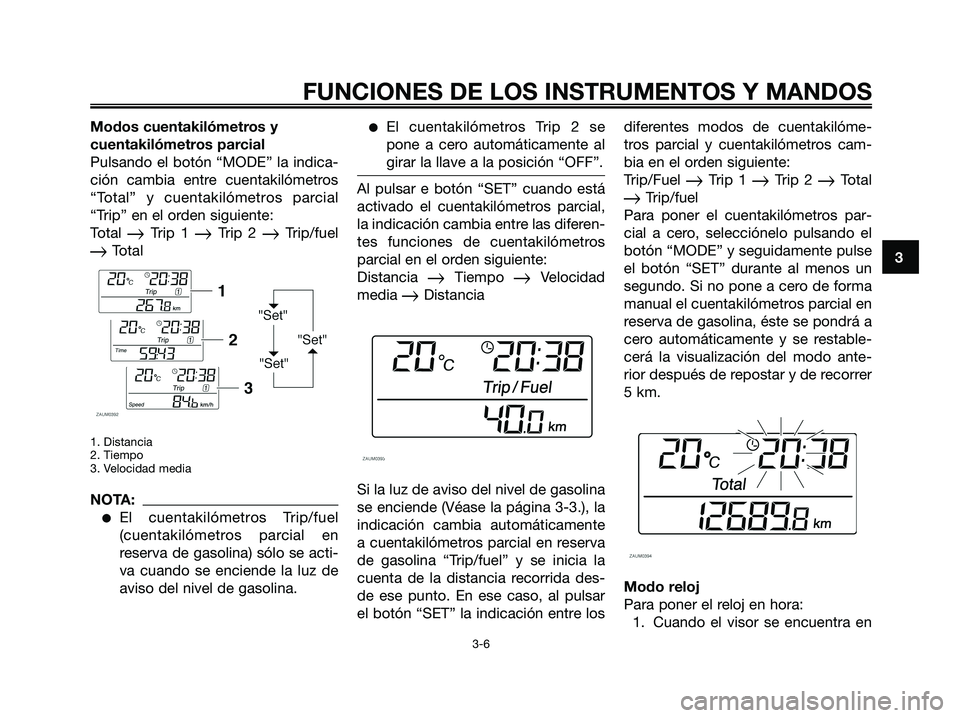

Modos cuentakilómetros y
cuentakilómetros parcial
Pulsando el botón “MODE” la indica-
ción cambia entre cuentakilómetros
“Total” y cuentakilómetros parcial
“Trip” en el orden siguiente:
Total
Trip 1 Trip 2 Trip/fuel
Total
1. Distancia
2. Tiempo
3. Velocidad media
NOTA:
El cuentakilómetros Trip/fuel
(cuentakilómetros parcial en
reserva de gasolina) sólo se acti-
va cuando se enciende la luz de
aviso del nivel de gasolina.
El cuentakilómetros Trip 2 se
pone a cero automáticamente al
girar la llave a la posición “OFF”.
Al pulsar e botón “SET” cuando está
activado el cuentakilómetros parcial,
la indicación cambia entre las diferen-
tes funciones de cuentakilómetros
parcial en el orden siguiente:
Distancia
Tiempo Velocidad
media
Distancia
Si la luz de aviso del nivel de gasolina
se enciende (Véase la página 3-3.), la
indicación cambia automáticamente
a cuentakilómetros parcial en reserva
de gasolina “Trip/fuel” y se inicia la
cuenta de la distancia recorrida des-
de ese punto. En ese caso, al pulsar
el botón “SET” la indicación entre losdiferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cam-
bia en el orden siguiente:
Trip/Fuel
Trip 1 Trip 2 Total
Trip/fuel
Para poner el cuentakilómetros par-
cial a cero, selecciónelo pulsando el
botón “MODE” y seguidamente pulse
el botón “SET” durante al menos un
segundo. Si no pone a cero de forma
manual el cuentakilómetros parcial en
reserva de gasolina, éste se pondrá a
cero automáticamente y se restable-
cerá la visualización del modo ante-
rior después de repostar y de recorrer
5 km.
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 21

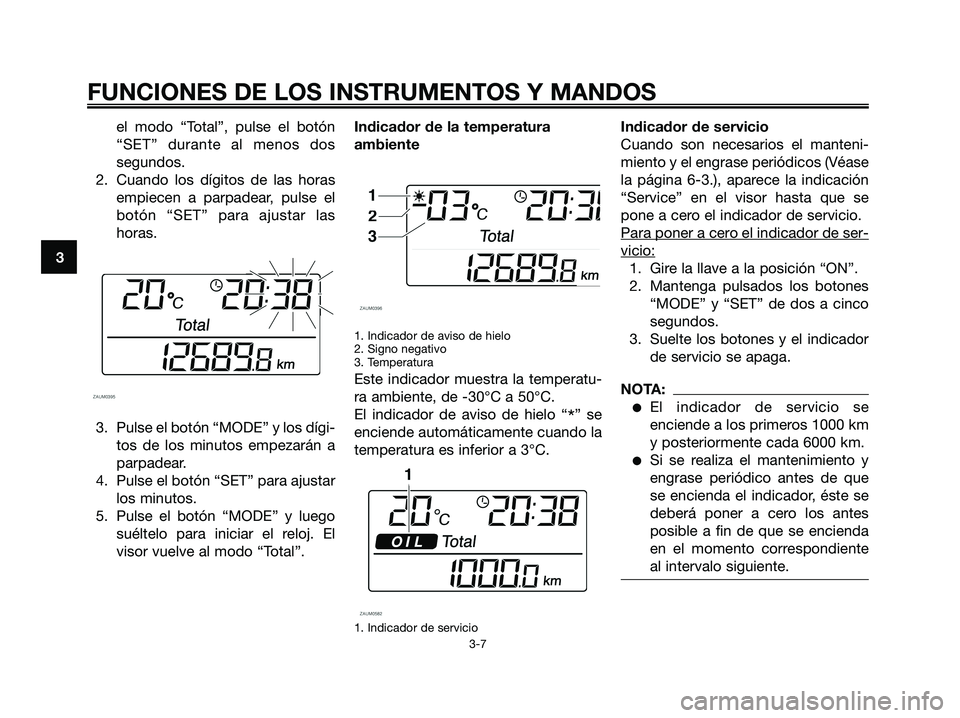

el modo “Total”, pulse el botón
“SET” durante al menos dos
segundos.
2. Cuando los dígitos de las horas
empiecen a parpadear, pulse el
botón “SET” para ajustar las
horas.
3. Pulse el botón “MODE” y los dígi-
tos de los minutos empezarán a
parpadear.
4. Pulse el botón “SET” para ajustar
los minutos.
5. Pulse el botón “MODE” y luego
suéltelo para iniciar el reloj. El
visor vuelve al modo “Total”.Indicador de la temperatura
ambiente
1. Indicador de aviso de hielo
2. Signo negativo
3. Temperatura
Este indicador muestra la temperatu-
ra ambiente, de -30°C a 50°C.
El indicador de aviso de hielo “
*” se
enciende automáticamente cuando la
temperatura es inferior a 3°C.
1. Indicador de servicio
Indicador de servicio
Cuando son necesarios el manteni-
miento y el engrase periódicos (Véase
la página 6-3.), aparece la indicación
“Service” en el visor hasta que se
pone a cero el indicador de servicio.
Para poner a cer
o el indicador de ser-
vicio:
1. Gire la llave a la posición “ON”.
2. Mantenga pulsados los botones
“MODE” y “SET” de dos a cinco
segundos.
3. Suelte los botones y el indicador
de servicio se apaga.
NOTA:
El indicador de servicio se
enciende a los primeros 1000 km
y posteriormente cada 6000 km.
Si se realiza el mantenimiento y
engrase periódico antes de que
se encienda el indicador, éste se
deberá poner a cero los antes
posible a fin de que se encienda
en el momento correspondiente
al intervalo siguiente.
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 22

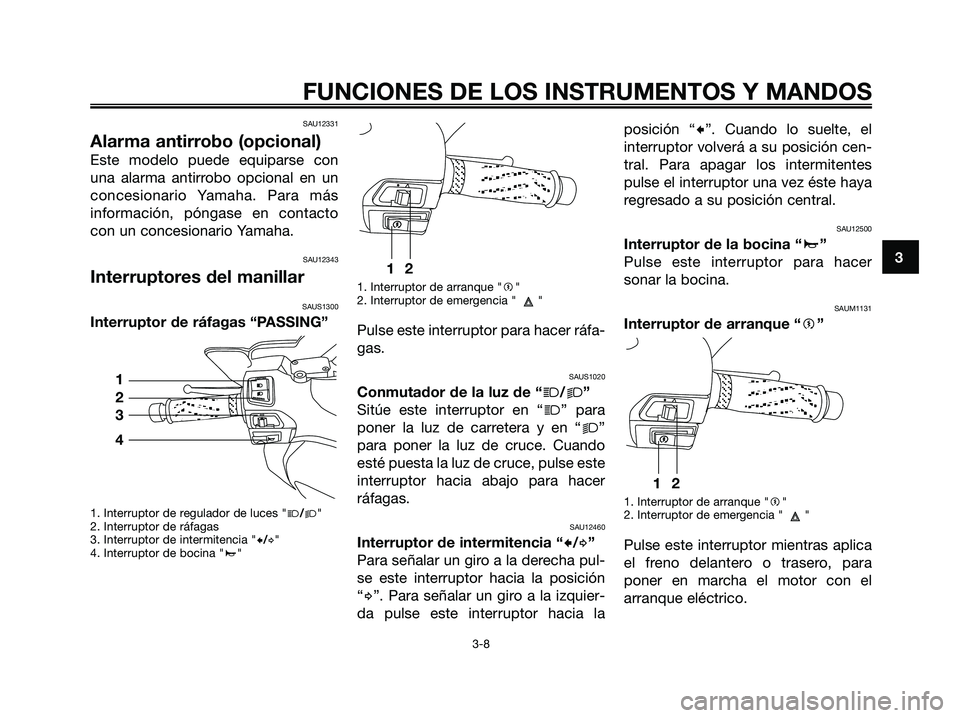

SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con
una alarma antirrobo opcional en un
concesionario Yamaha. Para más
información, póngase en contacto
con un concesionario Yamaha.
SAU12343
Interruptores del manillar
SAUS1300
Interruptor de ráfagas “PASSING”
1. Interruptor de regulador de luces "j/k"
2. Interruptor de ráfagas
3. Interruptor de intermitencia "c/d"
4. Interruptor de bocina "a"1. Interruptor de arranque "g"
2. Interruptor de emergencia " "
Pulse este interruptor para hacer ráfa-
gas.
SAUS1020
Conmutador de la luz de “j/k”
Sitúe este interruptor en “
j” para
poner la luz de carretera y en “
k”
para poner la luz de cruce. Cuando
esté puesta la luz de cruce, pulse este
interruptor hacia abajo para hacer
ráfagas.
SAU12460
Interruptor de intermitencia “c/d”
Para señalar un giro a la derecha pul-
se este interruptor hacia la posición
“
d”. Para señalar un giro a la izquier-
da pulse este interruptor hacia laposición “
c”. Cuando lo suelte, el
interruptor volverá a su posición cen-
tral. Para apagar los intermitentes
pulse el interruptor una vez éste haya
regresado a su posición central.
SAU12500
Interruptor de la bocina “a”
Pulse este interruptor para hacer
sonar la bocina.
SAUM1131
Interruptor de arranque “g”
1. Interruptor de arranque "g"
2. Interruptor de emergencia " "
Pulse este interruptor mientras aplica
el freno delantero o trasero, para
poner en marcha el motor con el
arranque eléctrico.
12
12
1
2
3
4
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 23

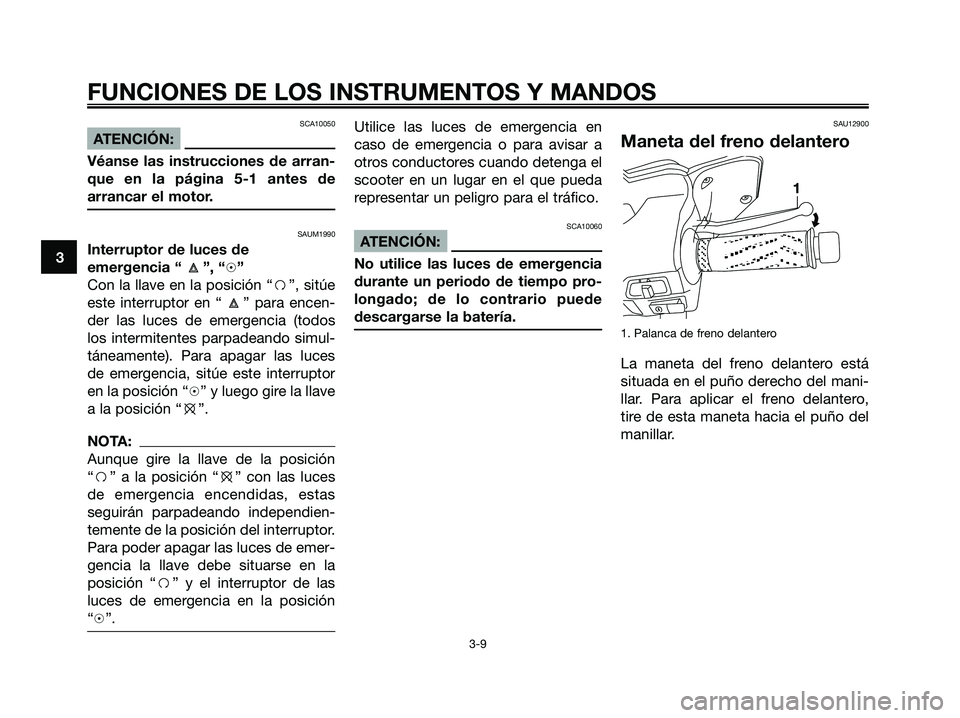

SCA10050
ATENCIÓN:
Véanse las instrucciones de arran-
que en la página 5-1 antes de
arrancar el motor.
SAUM1990
Interruptor de luces de
emergencia “ ”, “h”
Con la llave en la posición “f”, sitúe
este interruptor en “ ” para encen-
der las luces de emergencia (todos
los intermitentes parpadeando simul-
táneamente). Para apagar las luces
de emergencia, sitúe este interruptor
en la posición “h” y luego gire la llave
a la posición “e”.
NOTA:
Aunque gire la llave de la posición
“f” a la posición “e” con las luces
de emergencia encendidas, estas
seguirán parpadeando independien-
temente de la posición del interruptor.
Para poder apagar las luces de emer-
gencia la llave debe situarse en la
posición “f” y el interruptor de las
luces de emergencia en la posición
“h”.
Utilice las luces de emergencia en
caso de emergencia o para avisar a
otros conductores cuando detenga el
scooter en un lugar en el que pueda
representar un peligro para el tráfico.
SCA10060
ATENCIÓN:
No utilice las luces de emergencia
durante un periodo de tiempo pro-
longado; de lo contrario puede
descargarse la batería.
SAU12900
Maneta del freno delantero
1. Palanca de freno delantero
La maneta del freno delantero está
situada en el puño derecho del mani-
llar. Para aplicar el freno delantero,
tire de esta maneta hacia el puño del
manillar.
1
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 24
