2006 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

1B9-F8199-S0
YP125R
MANUAL DEL PROPIETARIO
1B9-F8199-S0.qxd 24/10/2005 17:03 Página 1

1B9-F8199-S0.qxd 18/10/2005 11:30 Página 2

SAU10110

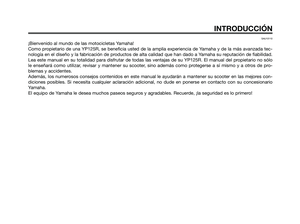

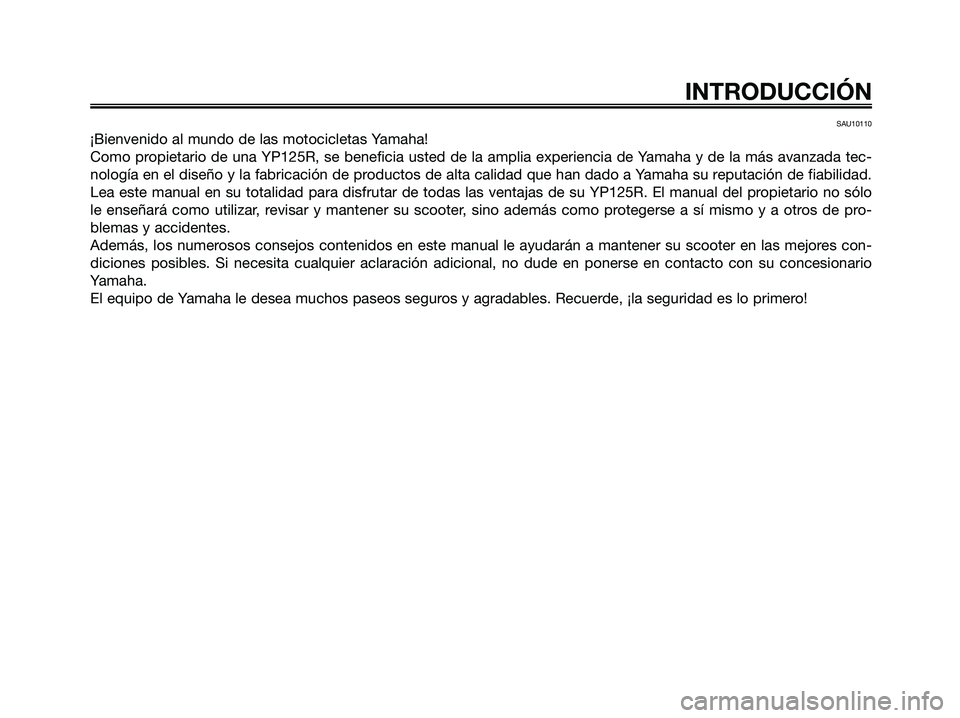

¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una YP125R, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tec-
nología en el diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su YP125R. El manual del propietario no sólo
le enseñará como utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de pro-
blemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores con-
diciones posibles. Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario
Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
INTRODUCCIÓN
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 3

SAU34110

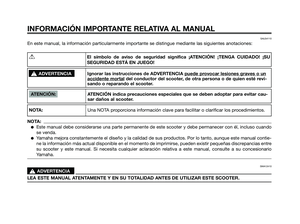

En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
ATENCIÓN: ATENCIÓN indica precauciones especiales que se deben adoptar para evitar cau-
sar daños al scooter.
NOTA:Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA:
Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando
se venda.
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contie-
ne la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre
su scooter y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su concesionario
Yamaha.
SWA12410
s s
ADVERTENCIA
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.
s s
ADVERTENCIAIgnorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un
accidente mortaldel conductor del scooter, de otra persona o de quien esté revi-
sando o reparando el scooter.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU
SEGURIDAD ESTÁ EN JUEGO!t
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 4

SAUS1171

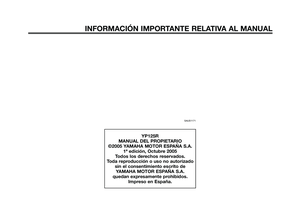

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
YP125R
MANUAL DEL PROPIETARIO
©2005 YAMAHA MOTOR ESPAÑA S.A.
1ª edición, Octubre 2005
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
YAMAHA MOTOR ESPAÑA S.A.
quedan expresamente prohibidos.
Impreso en España.
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 5

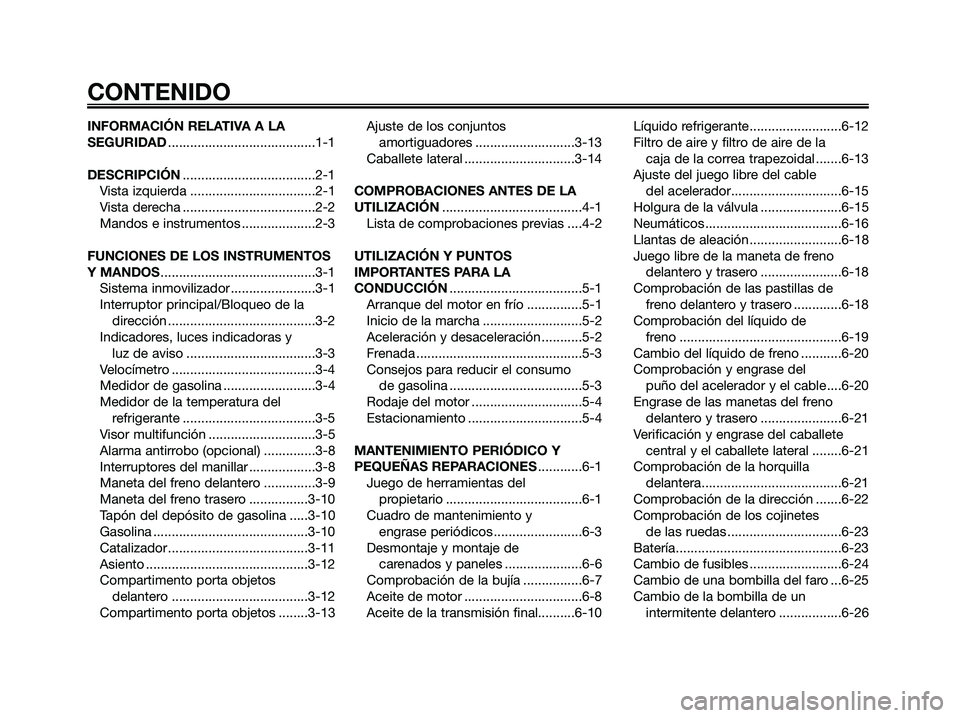

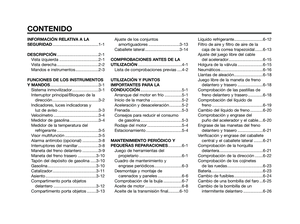

INFORMACIÓN RELATIVA A LA
SEGURIDAD........................................1-1
DESCRIPCIÓN....................................2-1

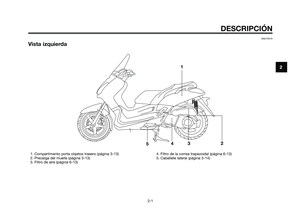

Vista izquierda ..................................2-1

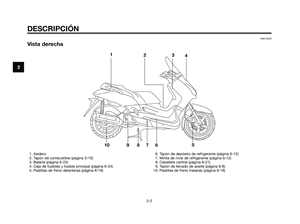

Vista derecha ....................................2-2

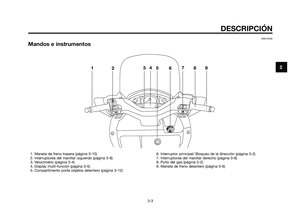

Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS..........................................3-1

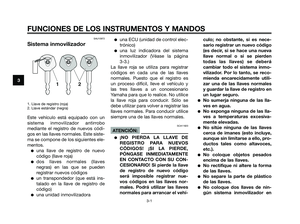

Sistema inmovilizador.......................3-1

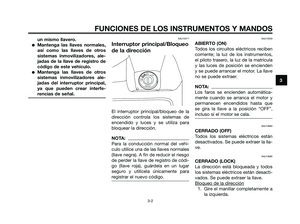

Interruptor principal/Bloqueo de la
dirección ........................................3-2

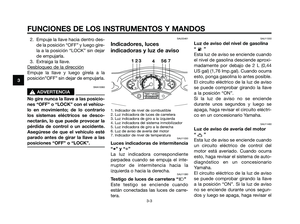

Indicadores, luces indicadoras y
luz de aviso ...................................3-3

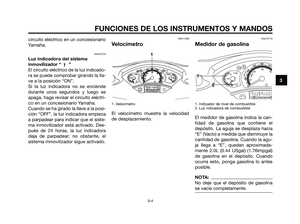

Velocímetro .......................................3-4
Medidor de gasolina .........................3-4

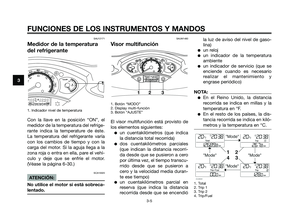

Medidor de la temperatura del
refrigerante ....................................3-5

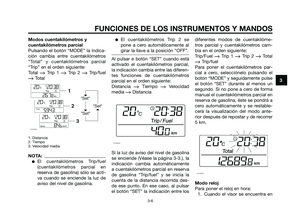

Visor multifunción .............................3-5

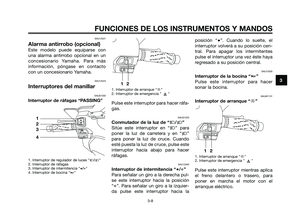

Alarma antirrobo (opcional) ..............3-8
Interruptores del manillar ..................3-8

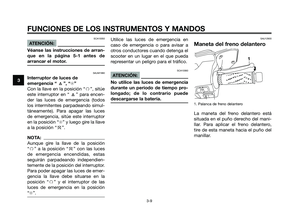

Maneta del freno delantero ..............3-9

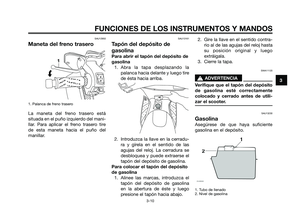

Maneta del freno trasero ................3-10
Tapón del depósito de gasolina .....3-10
Gasolina ..........................................3-10

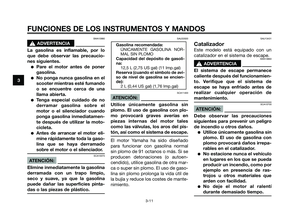

Catalizador ......................................3-11

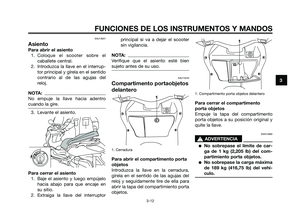

Asiento ............................................3-12
Compartimento porta objetos
delantero .....................................3-12

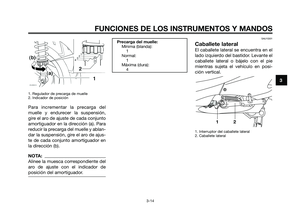

Compartimento porta objetos ........3-13Ajuste de los conjuntos
amortiguadores ...........................3-13

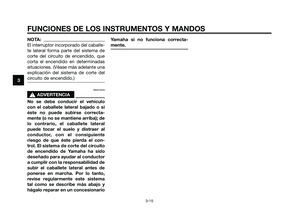

Caballete lateral ..............................3-14

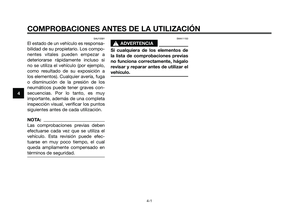

COMPROBACIONES ANTES DE LA
UTILIZACIÓN......................................4-1

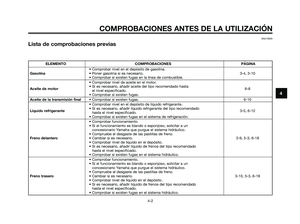

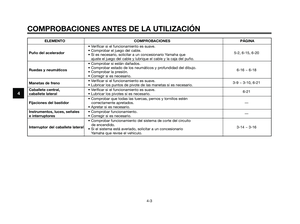

Lista de comprobaciones previas ....4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN....................................5-1

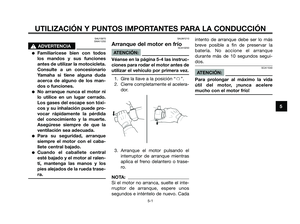

Arranque del motor en frío ...............5-1

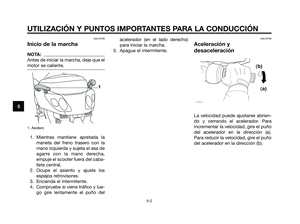

Inicio de la marcha ...........................5-2
Aceleración y desaceleración ...........5-2

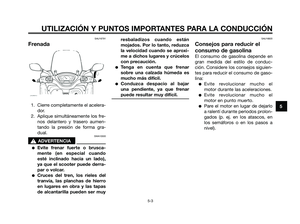

Frenada .............................................5-3
Consejos para reducir el consumo
de gasolina ....................................5-3

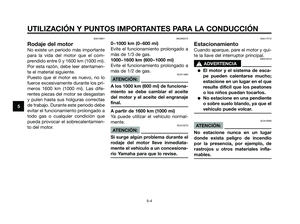

Rodaje del motor ..............................5-4
Estacionamiento ...............................5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES............6-1

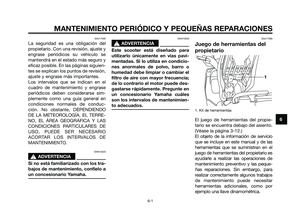

Juego de herramientas del
propietario .....................................6-1

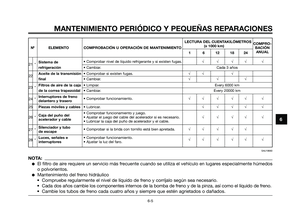

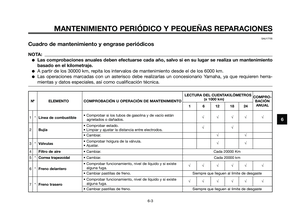

Cuadro de mantenimiento y
engrase periódicos ........................6-3
Desmontaje y montaje de
carenados y paneles .....................6-6

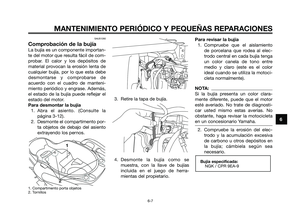

Comprobación de la bujía ................6-7

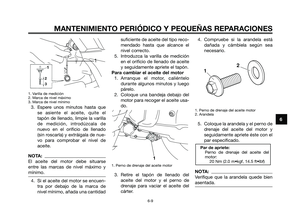

Aceite de motor ................................6-8

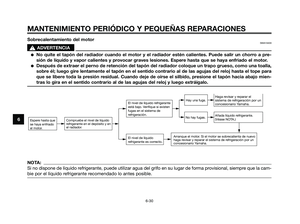

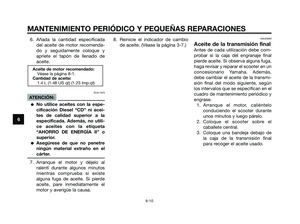

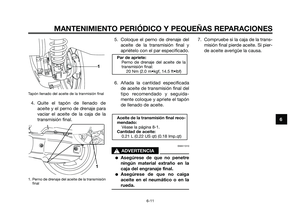

Aceite de la transmisión final..........6-10Líquido refrigerante.........................6-12

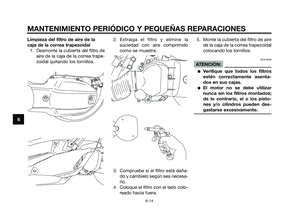

Filtro de aire y filtro de aire de la
caja de la correa trapezoidal .......6-13

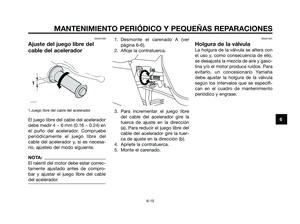

Ajuste del juego libre del cable
del acelerador..............................6-15
Holgura de la válvula ......................6-15

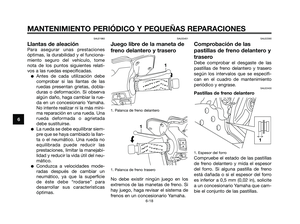

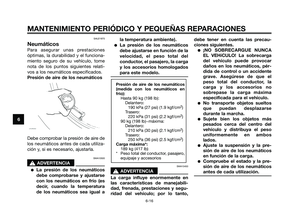

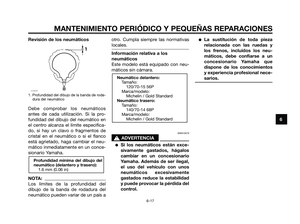

Neumáticos .....................................6-16
Llantas de aleación .........................6-18
Juego libre de la maneta de freno
delantero y trasero ......................6-18
Comprobación de las pastillas de
freno delantero y trasero .............6-18

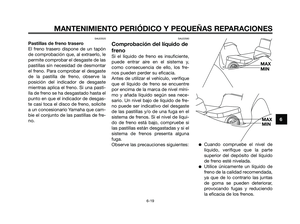

Comprobación del líquido de
freno ............................................6-19

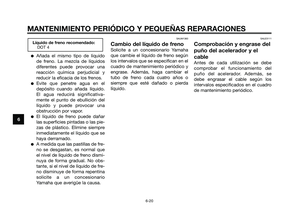

Cambio del líquido de freno ...........6-20
Comprobación y engrase del
puño del acelerador y el cable....6-20

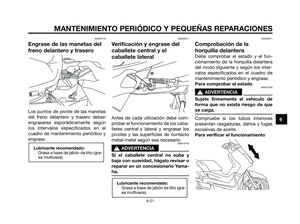

Engrase de las manetas del freno
delantero y trasero ......................6-21
Verificación y engrase del caballete
central y el caballete lateral ........6-21
Comprobación de la horquilla
delantera......................................6-21
Comprobación de la dirección .......6-22

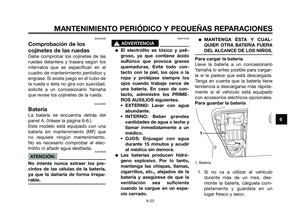

Comprobación de los cojinetes
de las ruedas ...............................6-23
Batería.............................................6-23

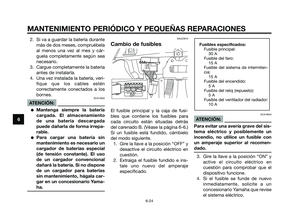

Cambio de fusibles .........................6-24
Cambio de una bombilla del faro ...6-25

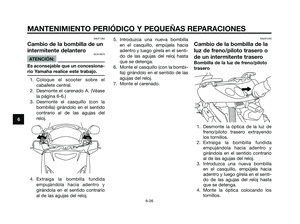

Cambio de la bombilla de un
intermitente delantero .................6-26
CONTENIDO
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 6

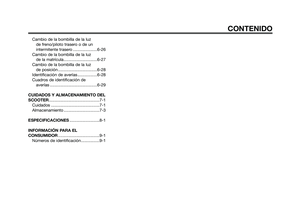

Cambio de la bombilla de la luz
de freno/piloto trasero o de un
intermitente trasero .....................6-26
Cambio de la bombilla de la luz
de la matrícula .............................6-27

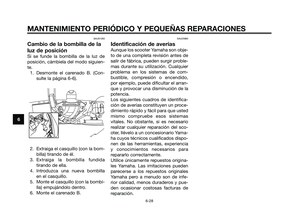

Cambio de la bombilla de la luz
de posición ..................................6-28
Identificación de averías .................6-28
Cuadros de identificación de
averías .........................................6-29

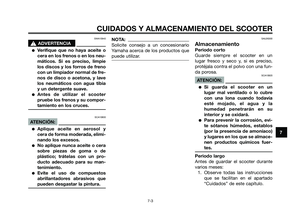

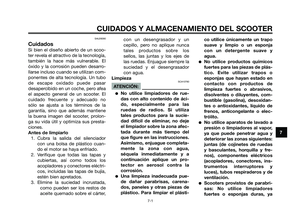

CUIDADOS Y ALMACENAMIENTO DEL
SCOOTER............................................7-1

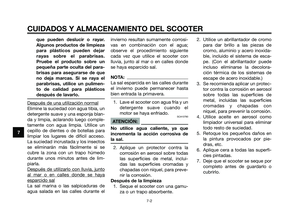

Cuidados ..........................................7-1

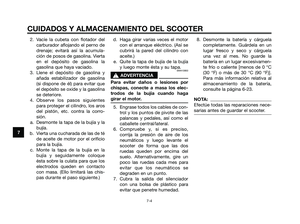

Almacenamiento ...............................7-3

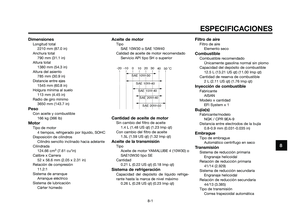

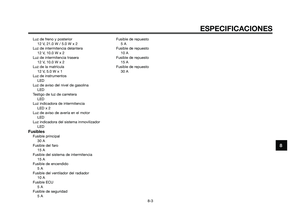

ESPECIFICACIONES..........................8-1
INFORMACIÓN PARA EL
CONSUMIDOR....................................9-1

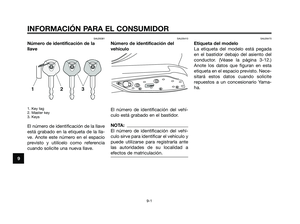

Números de identificación ................9-1
CONTENIDO
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 7

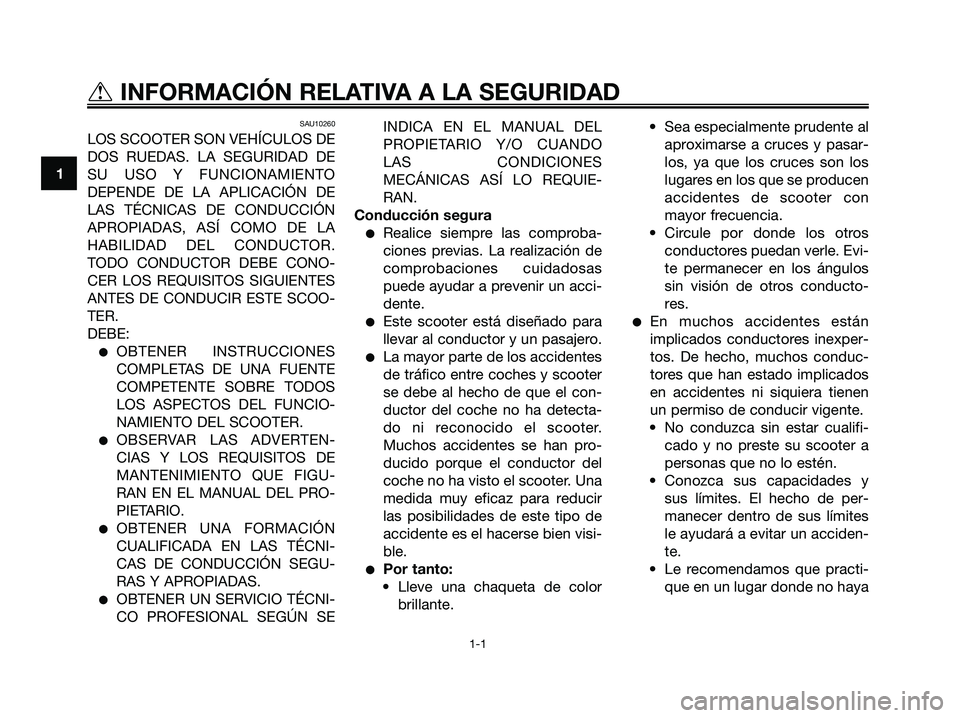

SAU10260

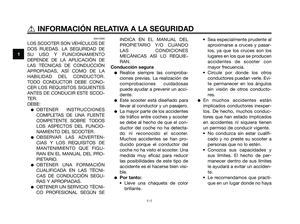

LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO
DEPENDE DE LA APLICACIÓN DE
LAS TÉCNICAS DE CONDUCCIÓN
APROPIADAS, ASÍ COMO DE LA
HABILIDAD DEL CONDUCTOR.
TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOO-
TER.
DEBE:
OBTENER INSTRUCCIONES
COMPLETAS DE UNA FUENTE
COMPETENTE SOBRE TODOS
LOS ASPECTOS DEL FUNCIO-
NAMIENTO DEL SCOOTER.
OBSERVAR LAS ADVERTEN-
CIAS Y LOS REQUISITOS DE
MANTENIMIENTO QUE FIGU-
RAN EN EL MANUAL DEL PRO-
PIETARIO.
OBTENER UNA FORMACIÓN
CUALIFICADA EN LAS TÉCNI-
CAS DE CONDUCCIÓN SEGU-
RAS Y APROPIADAS.
OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SEINDICA EN EL MANUAL DEL
PROPIETARIO Y/O CUANDO
LAS CONDICIONES
MECÁNICAS ASÍ LO REQUIE-
RAN.

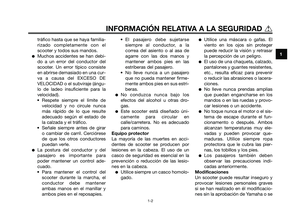

Conducción segura
Realice siempre las comproba-
ciones previas. La realización de
comprobaciones cuidadosas
puede ayudar a prevenir un acci-
dente.
Este scooter está diseñado para
llevar al conductor y un pasajero.
La mayor parte de los accidentes
de tráfico entre coches y scooter
se debe al hecho de que el con-
ductor del coche no ha detecta-
do ni reconocido el scooter.
Muchos accidentes se han pro-
ducido porque el conductor del
coche no ha visto el scooter. Una
medida muy eficaz para reducir
las posibilidades de este tipo de
accidente es el hacerse bien visi-
ble.
Por tanto:
• Lleve una chaqueta de color
brillante.• Sea especialmente prudente al
aproximarse a cruces y pasar-
los, ya que los cruces son los
lugares en los que se producen
accidentes de scooter con
mayor frecuencia.
• Circule por donde los otros
conductores puedan verle. Evi-
te permanecer en los ángulos
sin visión de otros conducto-
res.
En muchos accidentes están
implicados conductores inexper-
tos. De hecho, muchos conduc-
tores que han estado implicados
en accidentes ni siquiera tienen
un permiso de conducir vigente.
• No conduzca sin estar cualifi-
cado y no preste su scooter a
personas que no lo estén.
• Conozca sus capacidades y
sus límites. El hecho de per-
manecer dentro de sus límites
le ayudará a evitar un acciden-
te.
• Le recomendamos que practi-
que en un lugar donde no haya
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-1
