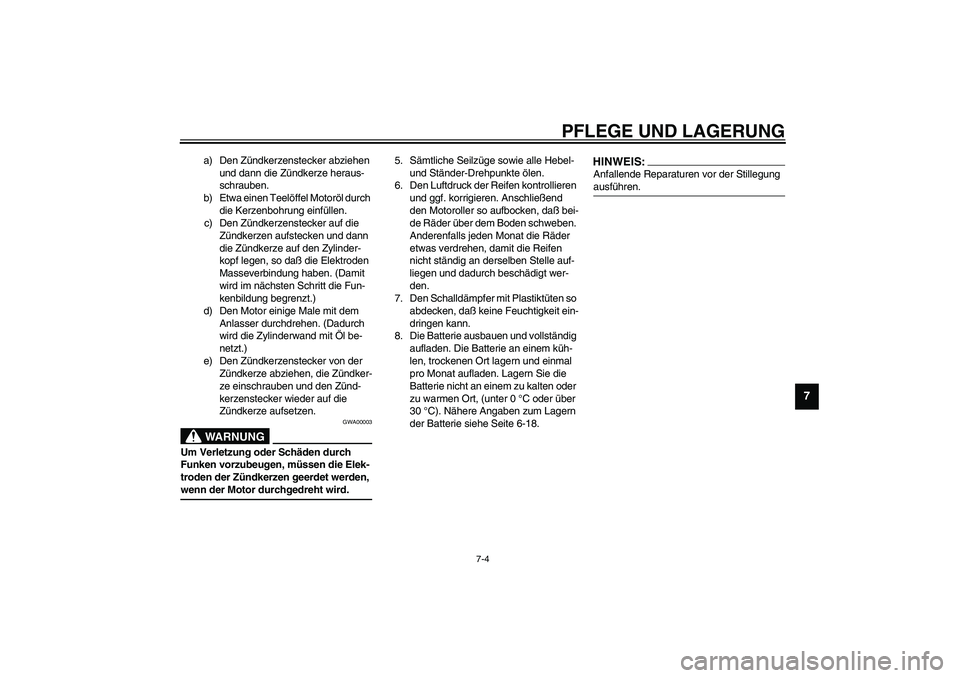

PFLEGE UND LAGERUNG
7-4
7
a) Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b) Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c) Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, so daß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d) Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e) Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
GWA00003
WARNUNG
_ Um Verletzung oder Schäden durch
Funken vorzubeugen, müssen die Elek-
troden der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird. _
5. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
6. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motoroller so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
7. Den Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
8. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Lagern Sie die
Batterie nicht an einem zu kalten oder
zu warmen Ort, (unter 0°C oder über
30°C). Nähere Angaben zum Lagern
der Batterie siehe Seite 6-18.
HINWEIS:_ Anfallende Reparaturen vor der Stillegung
ausführen. _

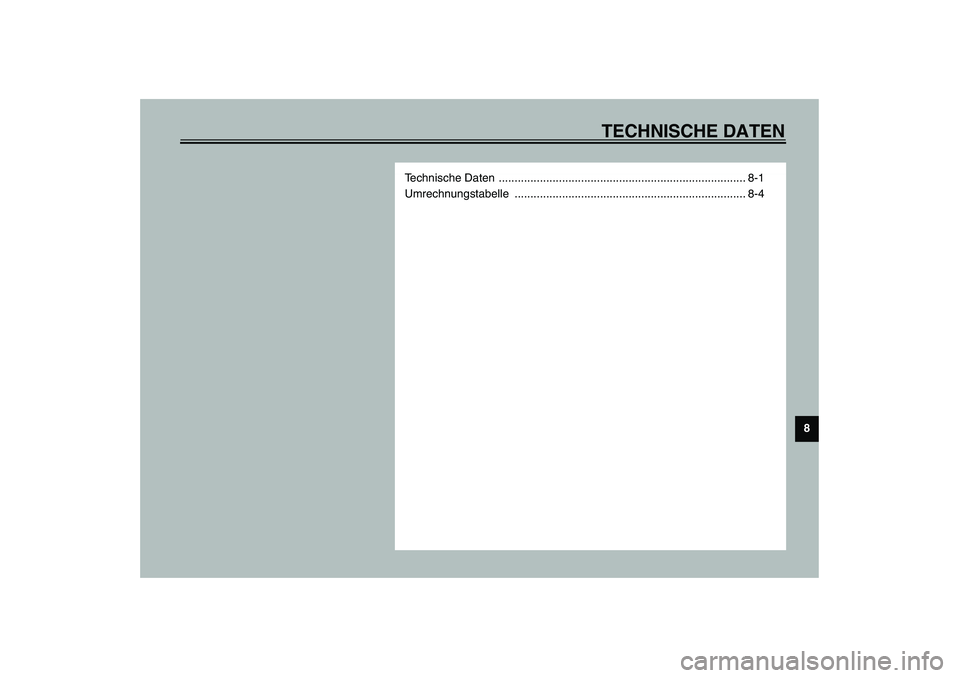

TECHNISCHE DATEN
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-4

8-1
8
GAU01038

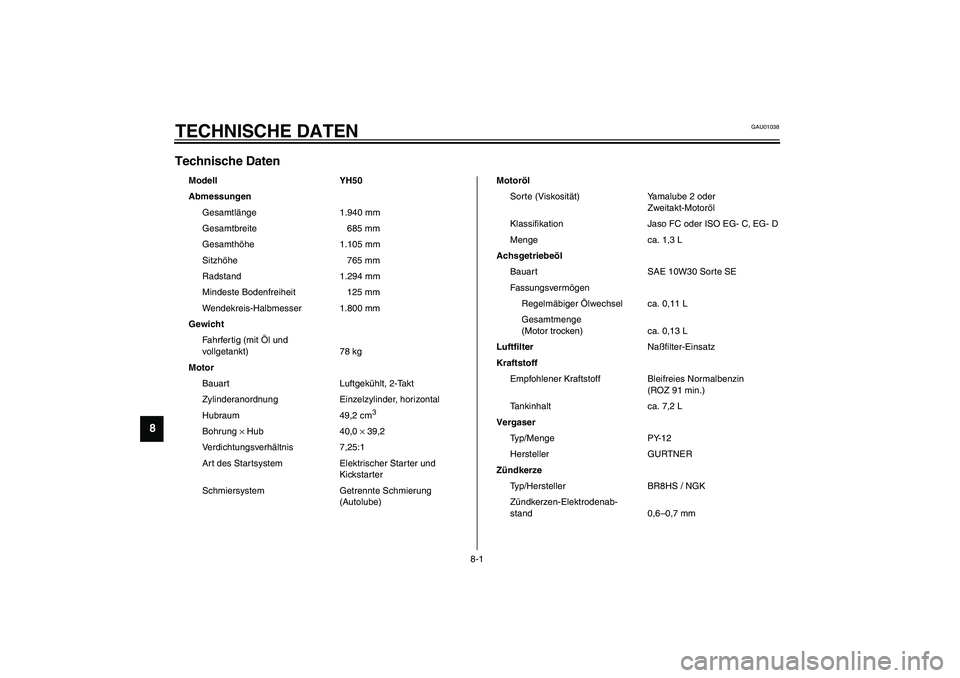

8-TECHNISCHE DATENTechnische Daten CS-01G
Modell YH50
Abmessungen
Gesamtlänge 1.940 mm
Gesamtbreite 685 mm
Gesamthöhe 1.105 mm
Sitzhöhe 765 mm
Radstand 1.294 mm
Mindeste Bodenfreiheit 125 mm
Wendekreis-Halbmesser 1.800 mm
Gewicht
Fahrfertig (mit Öl und
vollgetankt) 78 kg
Motor
Bauart Luftgekühlt, 2-Takt
Zylinderanordnung Einzelzylinder, horizontal
Hubraum 49,2 cm
3
Bohrung × Hub 40,0 × 39,2
Verdichtungsverhältnis 7,25:1
Art des Startsystem Elektrischer Starter und
Kickstarter
Schmiersystem Getrennte Schmierung
(Autolube)Motoröl
Sorte (Viskosität) Yamalube 2 oder
Zweitakt-Motoröl
Klassifikation Jaso FC oder ISO EG- C, EG- D
Menge ca. 1,3 L
Achsgetriebeöl
Bauart SAE 10W30 Sorte SE
Fassungsvermögen
Regelmäbiger Ölwechsel ca. 0,11 L
Gesamtmenge
(Motor trocken) ca. 0,13 L
LuftfilterNaßfilter-Einsatz
Kraftstoff
Empfohlener Kraftstoff Bleifreies Normalbenzin
(ROZ 91 min.)
Tankinhalt ca. 7,2 L
Vergaser
Typ/Menge PY-12
Hersteller GURTNER
Zündkerze
Typ/Hersteller BR8HS / NGK
Zündkerzen-Elektrodenab-
stand 0,6–0,7 mm

TECHNISCHE DATEN
8-2
8

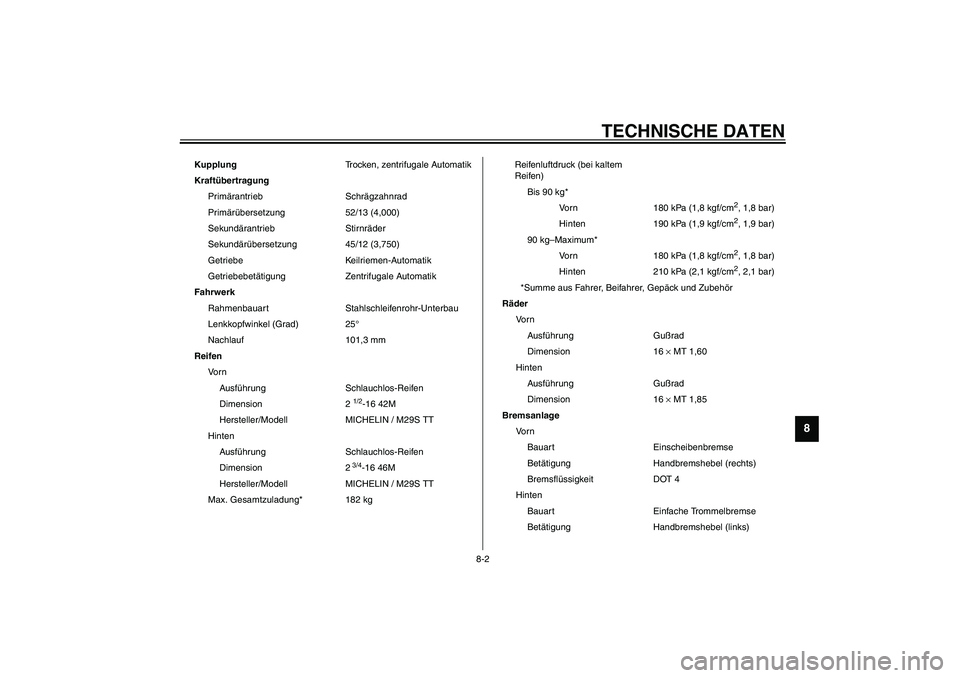

KupplungTrocken, zentrifugale Automatik
Kraft übertragung
Prim ärantrieb Schr ägzahnrad
Prim ärü bersetzung 52/13 (4,000)
Sekund ärantrieb Stirnr äder
Sekund ärü bersetzung 45/12 (3,750)
Getriebe Keilriemen-Automatik
Getriebebet ätigung Zentrifugale Automatik
Fahrwerk
Rahmenbauart Stahlschleifenrohr-Unterbau
Lenkkopfwinkel (Grad) 25 °
Nachlauf 101,3 mm
Reifen Vo r n
Ausf ührung Schlauchlos-Reifen
Dimension 2
1/2-16 42M
Hersteller/Modell MICHELIN / M29S TT
Hinten Ausf ührung Schlauchlos-Reifen
Dimension 2
3/4
-16 46M
Hersteller/Modell MICHELIN / M29S TT
Max. Gesamtzuladung* 182 kg Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg* Vorn 180 kPa (1,8 kgf/cm
2, 1,8 bar)
Hinten 190 kPa (1,9 kgf/cm2, 1,9 bar)
90 kg –Maximum*
Vorn 180 kPa (1,8 kgf/cm2, 1,8 bar)
Hinten 210 kPa (2,1 kgf/cm2, 2,1 bar)
*Summe aus Fahrer, Beifahrer, Gep äck und Zubeh ör
R äder
Vo r n
Ausf ührung Gu ßrad
Dimension 16 × MT 1,60
Hinten Ausf ührung Gu ßrad
Dimension 16 × MT 1,85
Bremsanlage Vo r nBauart Einscheibenbremse
Bet ätigung Handbremshebel (rechts)
Bremsfl üssigkeit DOT 4
Hinten
Bauart Einfache Trommelbremse
Bet ätigung Handbremshebel (links)

TECHNISCHE DATEN
8-3
8

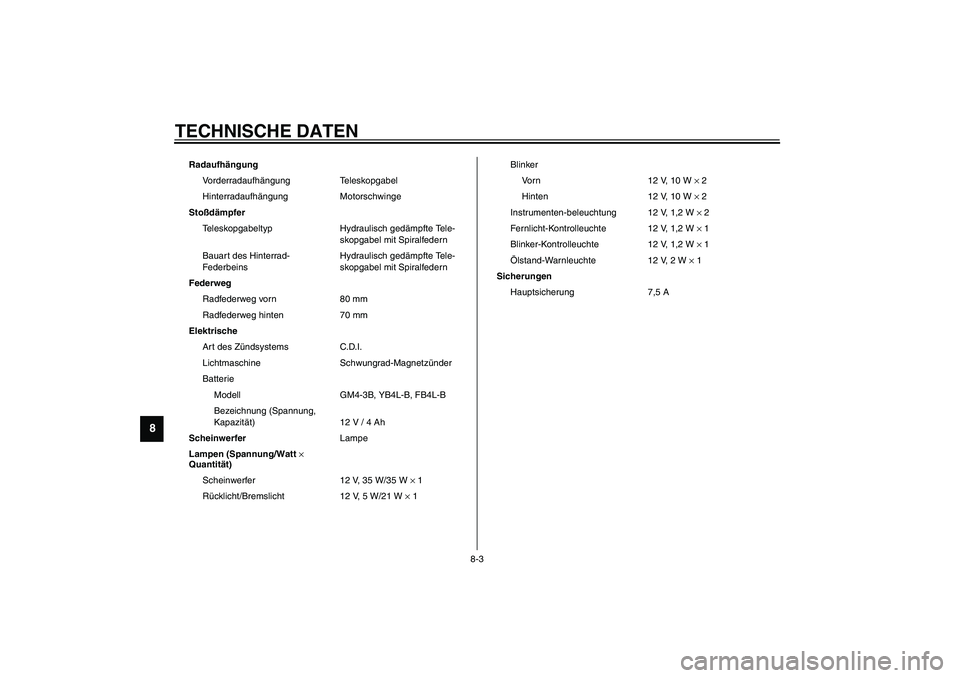

Radaufhängung
Vorderradaufhängung Teleskopgabel
Hinterradaufhängung Motorschwinge
Stoßdämpfer
Teleskopgabeltyp Hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Bauart des Hinterrad-
FederbeinsHydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Federweg
Radfederweg vorn 80 mm
Radfederweg hinten 70 mm
Elektrische
Art des Zündsystems C.D.I.
Lichtmaschine Schwungrad-Magnetzünder
Batterie
Modell GM4-3B, YB4L-B, FB4L-B
Bezeichnung (Spannung,
Kapazität) 12 V / 4 Ah
ScheinwerferLampe
Lampen (Spannung/Watt ×
Quantität)
Scheinwerfer 12 V, 35 W/35 W × 1
Rücklicht/Bremslicht 12 V, 5 W/21 W × 1Blinker
Vorn 12 V, 10 W × 2
Hinten 12 V, 10 W × 2
Instrumenten-beleuchtung 12 V, 1,2 W × 2
Fernlicht-Kontrolleuchte 12 V, 1,2 W × 1
Blinker-Kontrolleuchte 12 V, 1,2 W × 1
Ölstand-Warnleuchte 12 V, 2 W × 1
Sicherungen
Hauptsicherung 7,5 A

TECHNISCHE DATEN
8-4
8

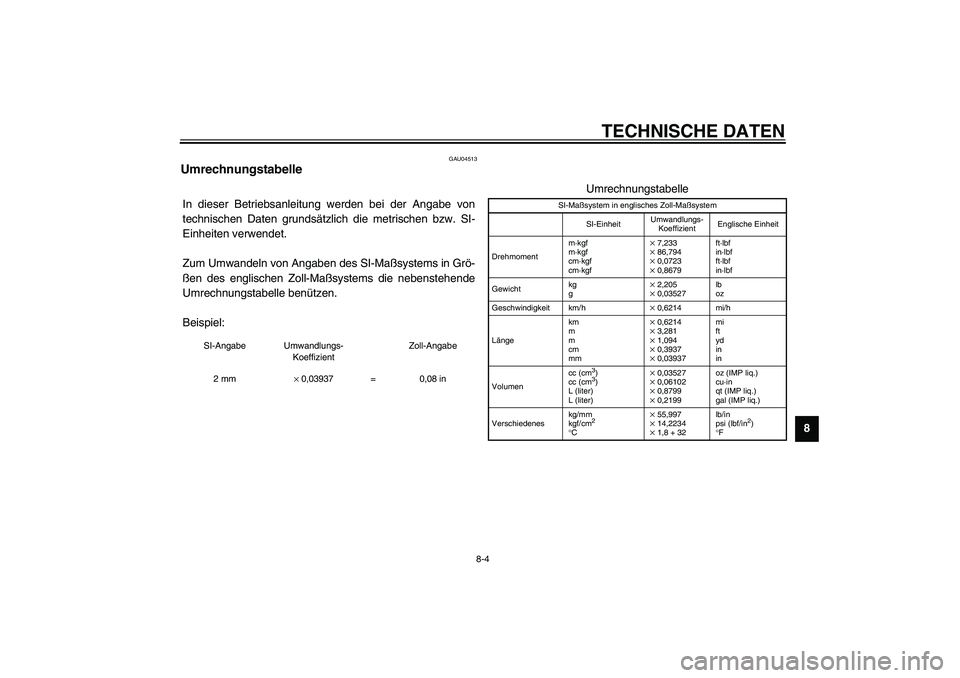

GAU04513
Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
