2006 YAMAHA WHY 50 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

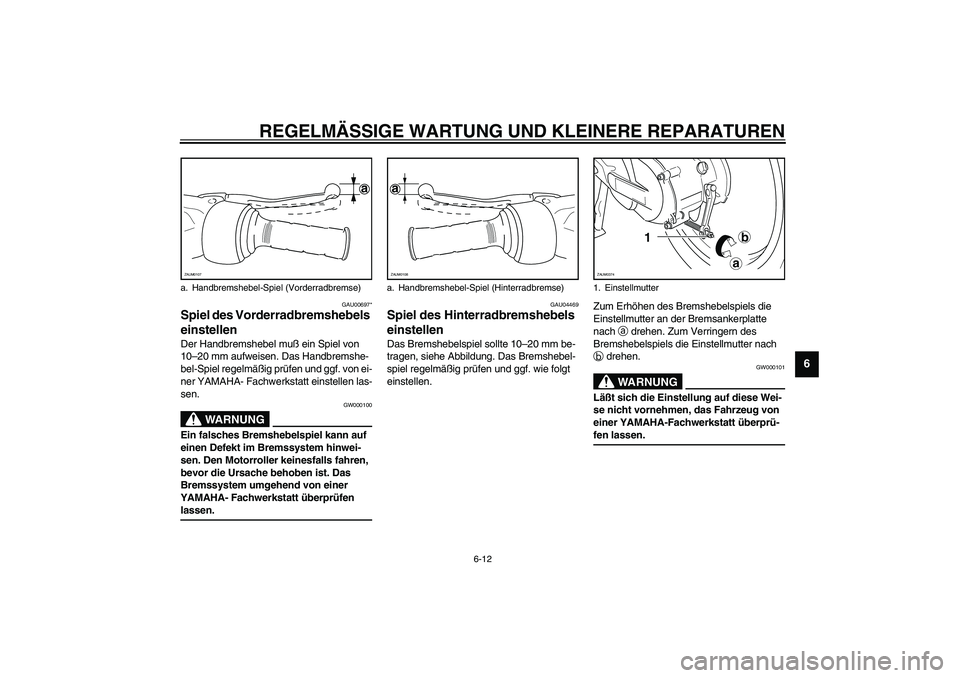

6-12
6
GAU00697*
Spiel des Vorderradbremshebels
einstellen Der Handbremshebel muß ein Spiel von
10–20 mm aufweisen. Das Handbremshe-
bel-Spiel regelmäßig prüfen und ggf. von ei-
ner YAMAHA- Fachwerkstatt einstellen las-
sen.
GW000100
WARNUNG
_ Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Den Motorroller keinesfalls fahren,
bevor die Ursache behoben ist. Das
Bremssystem umgehend von einer
YAMAHA- Fachwerkstatt überprüfen
lassen. _
GAU04469
Spiel des Hinterradbremshebels
einstellen Das Bremshebelspiel sollte 10–20 mm be-
tragen, siehe Abbildung. Das Bremshebel-
spiel regelmäßig prüfen und ggf. wie folgt
einstellen.Zum Erhöhen des Bremshebelspiels die
Einstellmutter an der Bremsankerplatte
nach
a drehen. Zum Verringern des
Bremshebelspiels die Einstellmutter nach
b drehen.
GW000101
WARNUNG
_ Läßt sich die Einstellung auf diese Wei-
se nicht vornehmen, das Fahrzeug von
einer YAMAHA-Fachwerkstatt überprü-
fen lassen. _
a. Handbremshebel-Spiel (Vorderradbremse)
a
ZAUM0107
a. Handbremshebel-Spiel (Hinterradbremse)aZAUM0108
1. Einstellmutter
1b
a
ZAUM0374

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

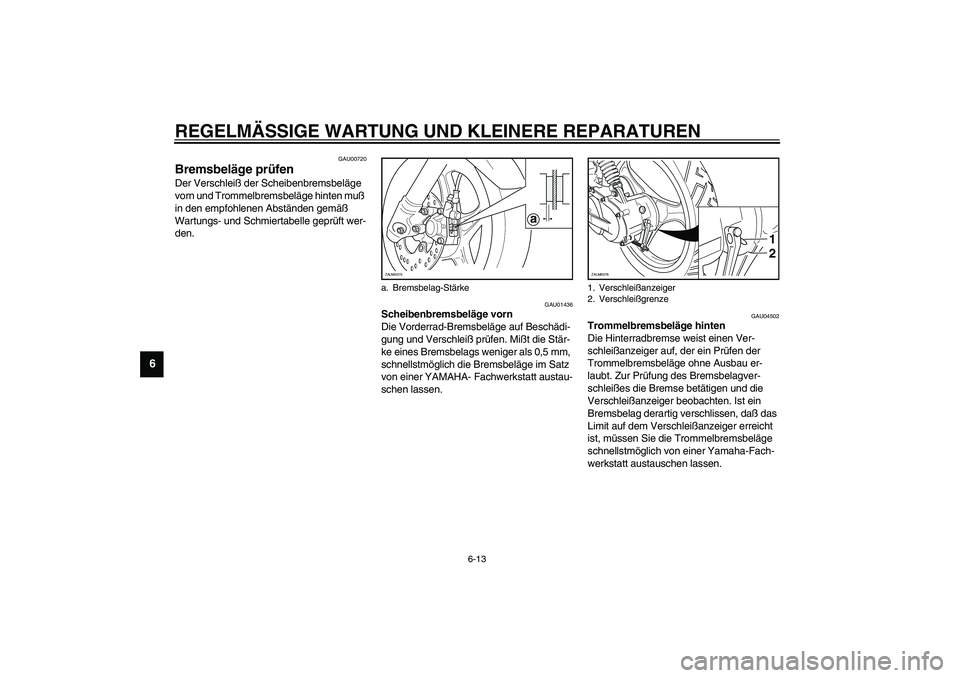

6-13
6
GAU00720
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten muß
in den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle geprüft wer-
den.
GAU01436
Scheibenbremsbeläge vorn
Die Vorderrad-Bremsbeläge auf Beschädi-
gung und Verschleiß prüfen. Mißt die Stär-
ke eines Bremsbelags weniger als 0,5 mm,
schnellstmöglich die Bremsbeläge im Satz
von einer YAMAHA- Fachwerkstatt austau-
schen lassen.
GAU04502
Trommelbremsbeläge hinten
Die Hinterradbremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, daß das
Limit auf dem Verschleißanzeiger erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
a. Bremsbelag-Stärke
a
ZAUM0375
1. Verschleißanzeiger
2. VerschleißgrenzeZAUM0376
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

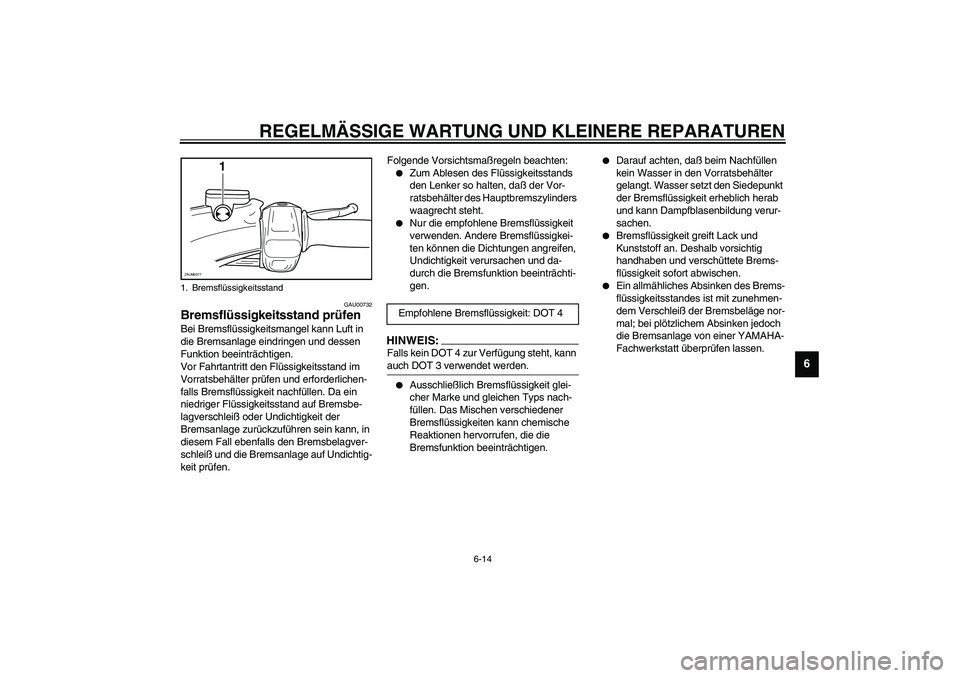

6-14
6
GAU00732
Bremsflüssigkeitsstand prüfen Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Bremsbe-
lagverschleiß oder Undichtigkeit der
Bremsanlage zurückzuführen sein kann, in
diesem Fall ebenfalls den Bremsbelagver-
schleiß und die Bremsanlage auf Undichtig-
keit prüfen.Folgende Vorsichtsmaßregeln beachten:


Zum Ablesen des Flüssigkeitsstands
den Lenker so halten, daß der Vor-
ratsbehälter des Hauptbremszylinders
waagrecht steht.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
HINWEIS:_ Falls kein DOT 4 zur Verfügung steht, kann
auch DOT 3 verwendet werden. _

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal; bei plötzlichem Absinken jedoch
die Bremsanlage von einer YAMAHA-
Fachwerkstatt überprüfen lassen.
1. Bremsflüssigkeitsstand
1
ZAUM0377
Empfohlene Bremsflüssigkeit: DOT 4

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

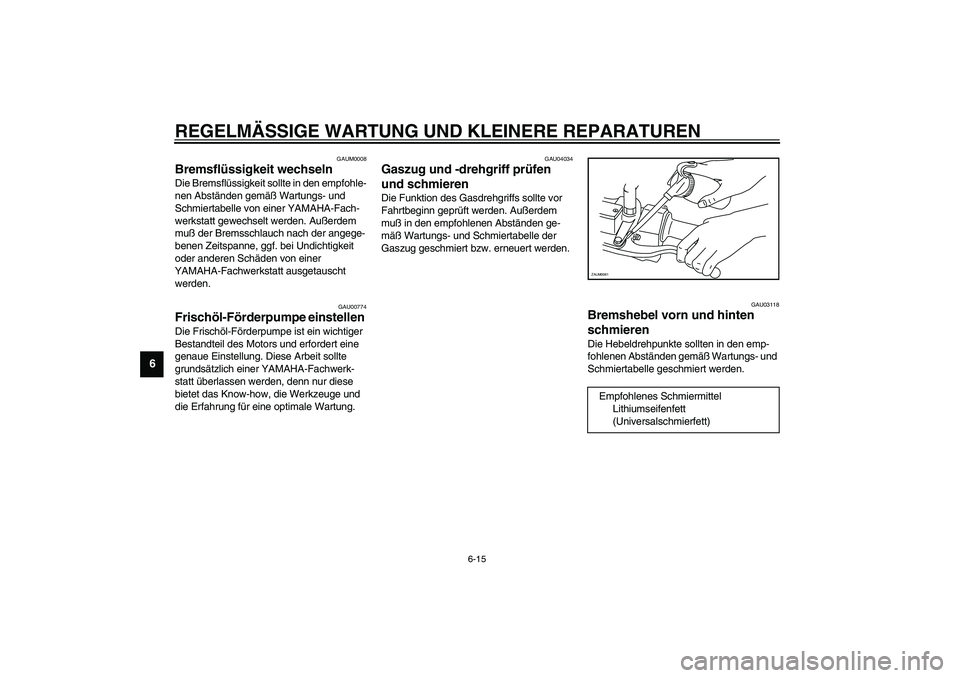

6-15
6
GAUM0008
Bremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle von einer YAMAHA-Fach-
werkstatt gewechselt werden. Außerdem
muß der Bremsschlauch nach der angege-
benen Zeitspanne, ggf. bei Undichtigkeit
oder anderen Schäden von einer
YAMAHA-Fachwerkstatt ausgetauscht
werden.
GAU00774
Frischöl-Förderpumpe einstellen Die Frischöl-Förderpumpe ist ein wichtiger
Bestandteil des Motors und erfordert eine
genaue Einstellung. Diese Arbeit sollte
grundsätzlich einer YAMAHA-Fachwerk-
statt überlassen werden, denn nur diese
bietet das Know-how, die Werkzeuge und
die Erfahrung für eine optimale Wartung.
GAU04034
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle der
Gaszug geschmiert bzw. erneuert werden.
GAU03118
Bremshebel vorn und hinten
schmieren Die Hebeldrehpunkte sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)ZAUM0061

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

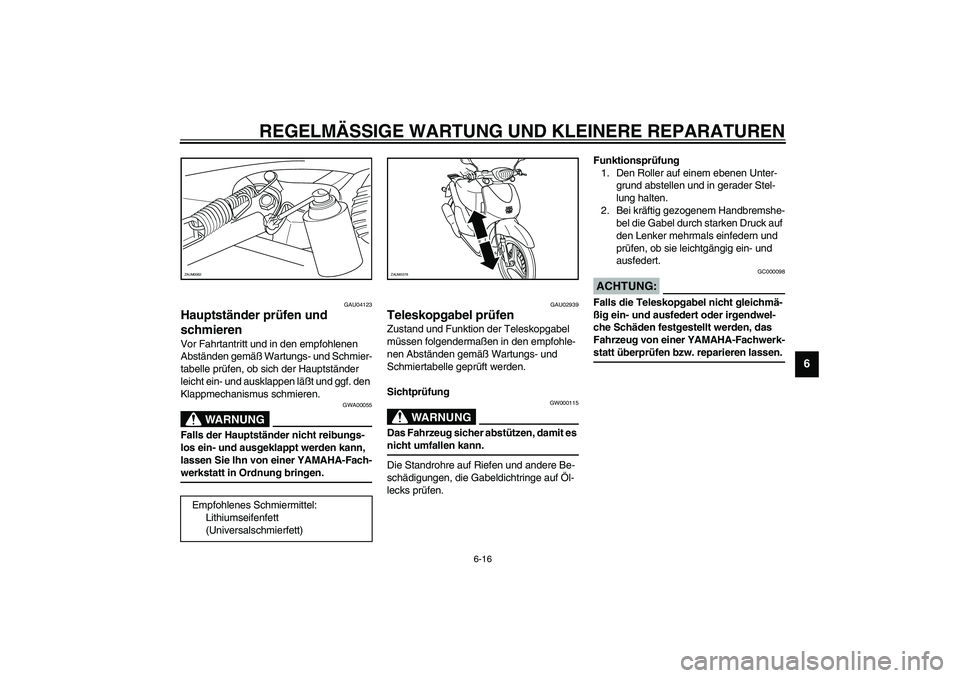

6-16
6
GAU04123
Hauptständer prüfen und
schmieren Vor Fahrtantritt und in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle prüfen, ob sich der Hauptständer
leicht ein- und ausklappen läßt und ggf. den
Klappmechanismus schmieren.
GWA00055
WARNUNG
_ Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer YAMAHA-Fach-
werkstatt in Ordnung bringen. _
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.Funktionsprüfung
1. Den Roller auf einem ebenen Unter-
grund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer YAMAHA-Fachwerk-
statt überprüfen bzw. reparieren lassen. _
Empfohlenes Schmiermittel:
Lithiumseifenfett
(Universalschmierfett)ZAUM0062
ZAUM0378

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

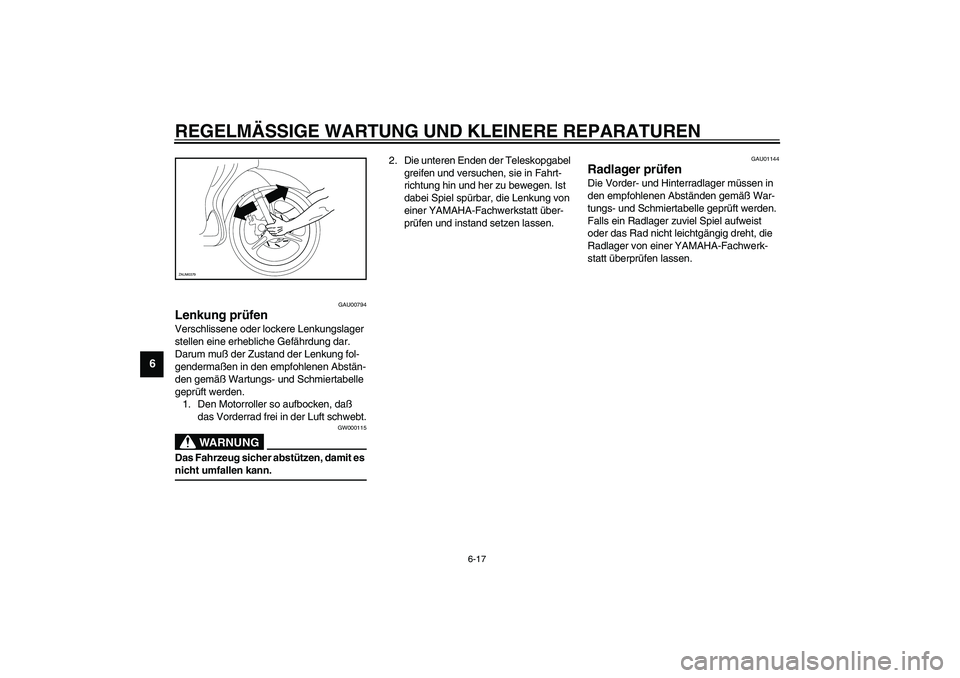

6-17
6
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Motorroller so aufbocken, daß
das Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer YAMAHA-Fachwerkstatt über-
prüfen und instand setzen lassen.
GAU01144
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer YAMAHA-Fachwerk-
statt überprüfen lassen.
ZAUM0379

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

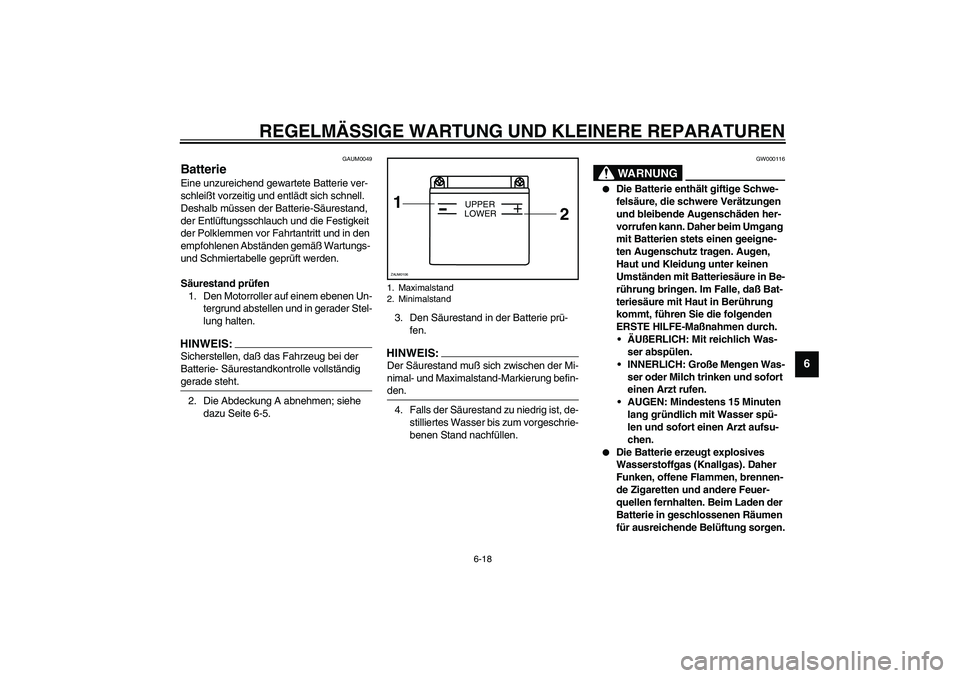

6-18
6
GAUM0049
BatterieEine unzureichend gewartete Batterie ver-
schleißt vorzeitig und entlädt sich schnell.
Deshalb müssen der Batterie-Säurestand,
der Entlüftungsschlauch und die Festigkeit
der Polklemmen vor Fahrtantritt und in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle geprüft werden.
Säurestand prüfen
1. Den Motorroller auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Batterie- Säurestandkontrolle vollständig
gerade steht. _2. Die Abdeckung A abnehmen; siehe
dazu Seite 6-5.3. Den Säurestand in der Batterie prü-
fen.
HINWEIS:_ Der Säurestand muß sich zwischen der Mi-
nimal- und Maximalstand-Markierung befin-
den. _4. Falls der Säurestand zu niedrig ist, de-
stilliertes Wasser bis zum vorgeschrie-
benen Stand nachfüllen.
GW000116
WARNUNG
_

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß Bat-
teriesäure mit Haut in Berührung
kommt, führen Sie die folgenden
ERSTE HILFE-Maßnahmen durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.
1. Maximalstand
2. Minimalstand1
2
+
UPPER
LOWER
ZAUM0106

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

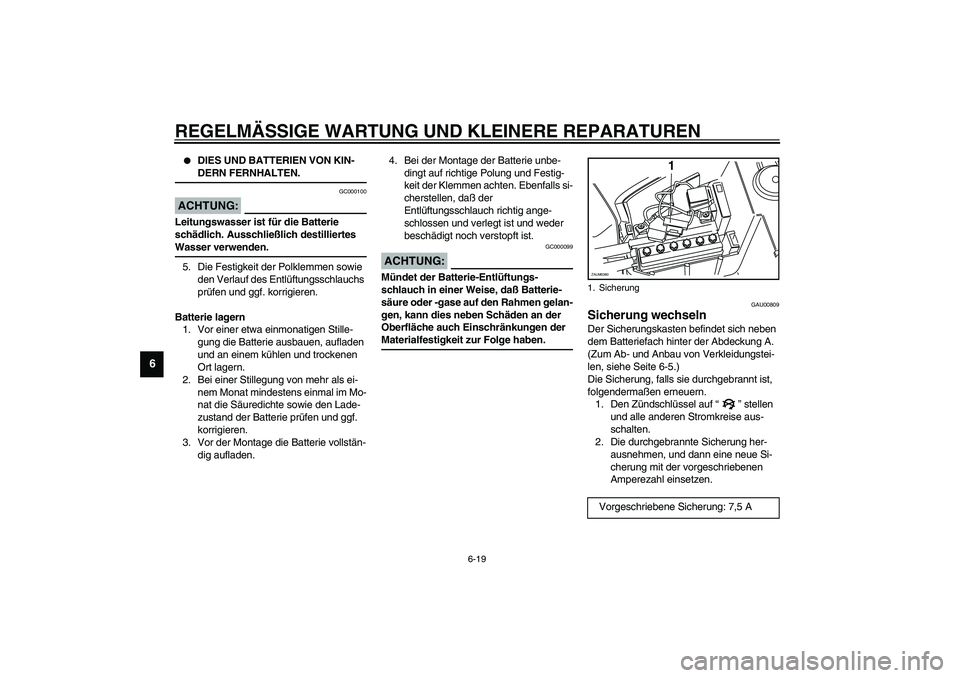

6-19
6


DIES UND BATTERIEN VON KIN-
DERN FERNHALTEN.
_
GC000100
ACHTUNG:_ Leitungswasser ist für die Batterie
schädlich. Ausschließlich destilliertes
Wasser verwenden. _5. Die Festigkeit der Polklemmen sowie
den Verlauf des Entlüftungsschlauchs
prüfen und ggf. korrigieren.
Batterie lagern
1. Vor einer etwa einmonatigen Stille-
gung die Batterie ausbauen, aufladen
und an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stillegung von mehr als ei-
nem Monat mindestens einmal im Mo-
nat die Säuredichte sowie den Lade-
zustand der Batterie prüfen und ggf.
korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten. Ebenfalls si-
cherstellen, daß der
Entlüftungsschlauch richtig ange-
schlossen und verlegt ist und weder
beschädigt noch verstopft ist.
GC000099
ACHTUNG:_ Mündet der Batterie-Entlüftungs-
schlauch in einer Weise, daß Batterie-
säure oder -gase auf den Rahmen gelan-
gen, kann dies neben Schäden an der
Oberfläche auch Einschränkungen der
Materialfestigkeit zur Folge haben. _
GAU00809
Sicherung wechseln Der Sicherungskasten befindet sich neben
dem Batteriefach hinter der Abdeckung A.
(Zum Ab- und Anbau von Verkleidungstei-
len, siehe Seite 6-5.)
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “” stellen
und alle anderen Stromkreise aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.1. Sicherung
Vorgeschriebene Sicherung: 7,5 A
1
ZAUM0380
