2006 YAMAHA WHY 50 Betriebsanleitungen (in German)

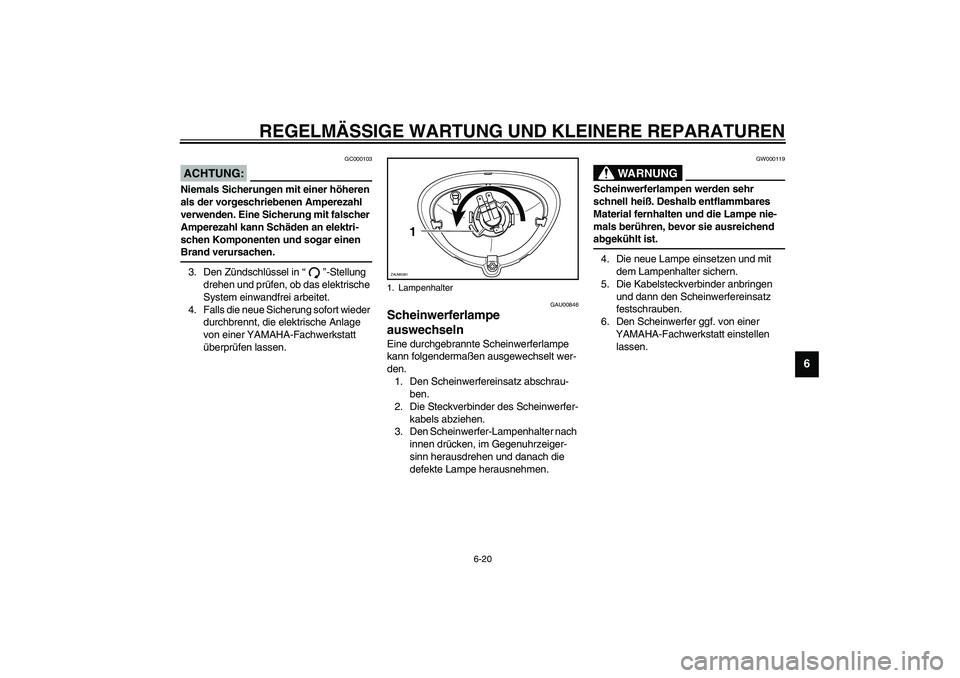

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _3. Den Zündschlüssel in “”-Stellung
drehen und prüfen, ob das elektrische
System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer YAMAHA-Fachwerkstatt
überprüfen lassen.
GAU00846
Scheinwerferlampe
auswechseln Eine durchgebrannte Scheinwerferlampe
kann folgendermaßen ausgewechselt wer-
den.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Die Steckverbinder des Scheinwerfer-
kabels abziehen.
3. Den Scheinwerfer-Lampenhalter nach
innen drücken, im Gegenuhrzeiger-
sinn herausdrehen und danach die
defekte Lampe herausnehmen.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _4. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
5. Die Kabelsteckverbinder anbringen
und dann den Scheinwerfereinsatz
festschrauben.
6. Den Scheinwerfer ggf. von einer
YAMAHA-Fachwerkstatt einstellen
lassen.
1. Lampenhalter
1
ZAUM0381

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAUM0037

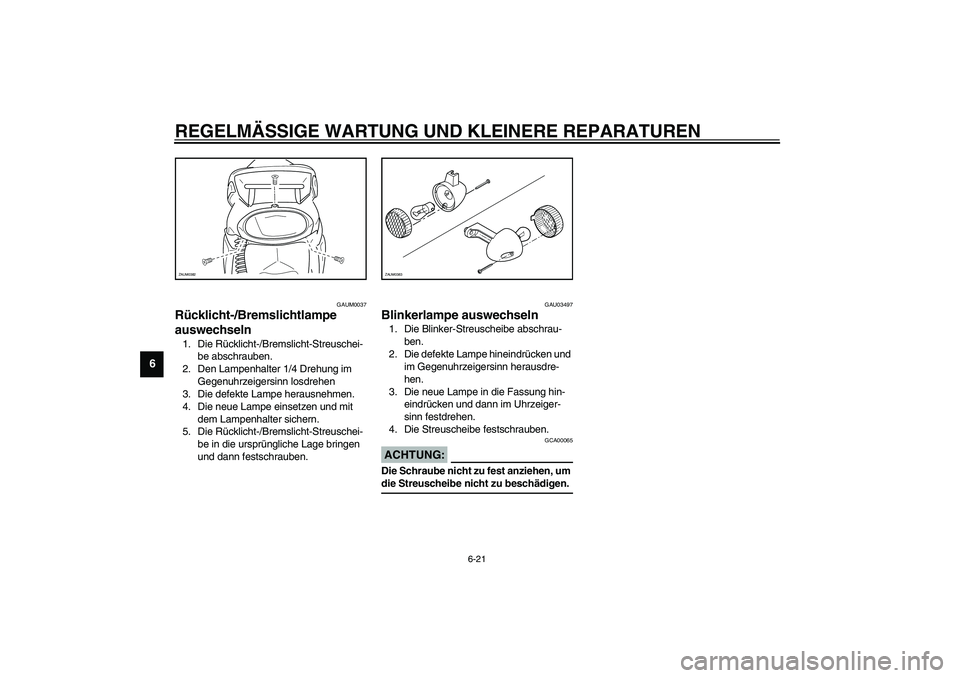

Rücklicht-/Bremslichtlampe
auswechseln1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Den Lampenhalter 1/4 Drehung im
Gegenuhrzeigersinn losdrehen
3. Die defekte Lampe herausnehmen.
4. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
5. Die Rücklicht-/Bremslicht-Streuschei-
be in die ursprüngliche Lage bringen
und dann festschrauben.
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA00065
ACHTUNG:_ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
ZAUM0382
ZAUM0383

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer YAMAHA-
Fachwerkstatt ausgeführt werden, denn nur
diese bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU01397
Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
CT-1BG
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zündkerze heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerze erneuern.
Vom YAMAHA-Händler prüfen lassen.Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.

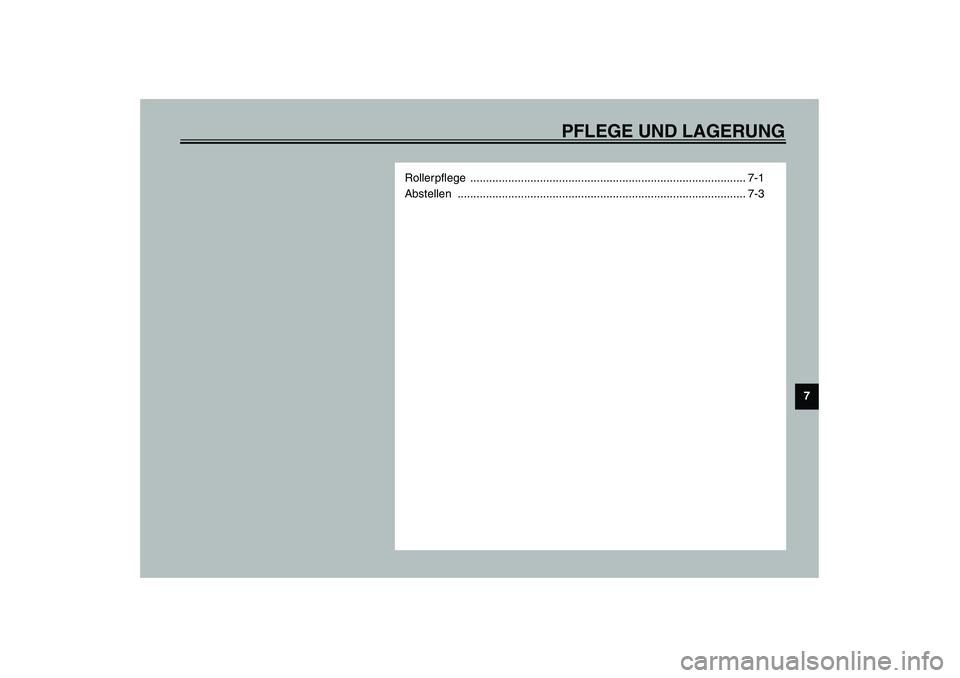

PFLEGE UND LAGERUNG
7
Rollerpflege ....................................................................................... 7-1
Abstellen ........................................................................................... 7-3

7-1
7
GAU03434
7-PFLEGE UND LAGERUNGRollerpflege Die “Faszination Motorroller” basiert unter
anderem auf der sichtbaren Technik. Dies
hat aber leider auch einen Nachteil: Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
roller-Auspuffanlage unangenehm auf. Ge-
gen Schönheitsfehler können Sie durch
gekonnte Pflege allerdings viel tun. Außer-
dem sollten Sie eines bedenken: YAMAHA
kann eine Gewährleistung nur dann über-
nehmen, wenn Sie Ihren Roller auch ange-
messen pflegen. Denn obwohl nur hoch-
wertige Materialien verwendet werden, sind
nicht alle Bauteile absolut korrosionssicher.
Deshalb geben wir hier wichtige Hinweise,
wie Ihr Roller behandelt werden muß, um
dauerhaft gut in Form zu bleiben.
Vorbereitung für die Wäsche
1. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch der Zündker-
zenstecker – und Abdeckkappen fest
sitzen, damit dort ebenfalls keine
Feuchtigkeit eindringen kann.3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, nur dann einen Kaltreini-
ger mit dem Pinsel auftragen, wenn
keine Gummidichtungen in der Nähe
liegen. Diese könnten sonst rasch
aushärten und ihre Dichtwirkung ver-
lieren. Auch von den Radachsen sollte
Kaltreiniger ferngehalten werden.
Wäsche
GCA00011
ACHTUNG:_

Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umstän-
den die metallische Oberfläche an-
greifen. Deshalb raten wir von Fel-
genreinigern ab. Auf keinen Fall
dürfen sie bei Drahtspeichenrädern
zum Einsatz kommen. Wenn Sie
solche Reiniger trotzdem verwen-
den: Nach der empfohlenen Ein-
wirkzeit die behandelten Teile un-
bedingt sehr gut mit Wasser
spülen, trocknen und anschließend
mit einem Korrosionsschutz
(Sprühwachs oder -öl) versehen.


Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verklei-
dungsteile, Radabdeckungen, Lam-
pengläser, Lenkergriffe usw. soll-
ten lediglich mit einem sauberen
weichen Lappen bzw. Schwamm
und Wasser behandelt werden;
nach Bedarf ein mildes Reinigungs-
mittel zugeben.


Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.


Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in
Radlager, elektrische Steckverbin-
dungen, Instrumente, Armaturen,
Scheinwerfer, Brems- und Blink-
leuchten, Entlüftungsöffnungen
und -schläuche, Dichtringe (an Te-
legabel, Schwingenlagern und Ge-
triebewellen) sowie Bremszylinder.

PFLEGE UND LAGERUNG
7-2
7

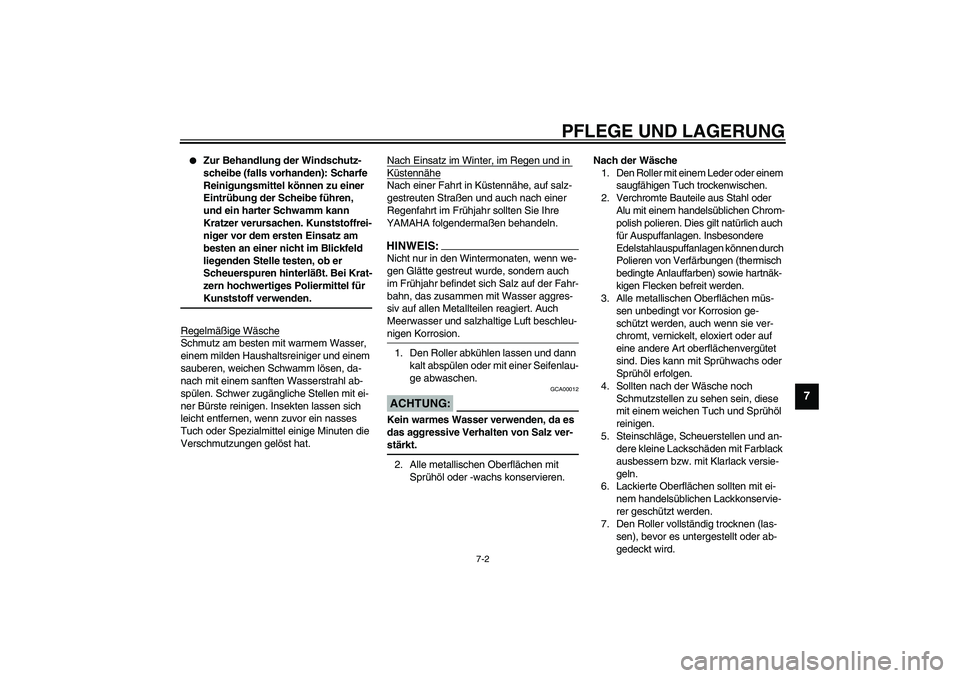

Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen,
und ein harter Schwamm kann
Kratzer verursachen. Kunststoffrei-
niger vor dem ersten Einsatz am
besten an einer nicht im Blickfeld
liegenden Stelle testen, ob er
Scheuerspuren hinterläßt. Bei Krat-
zern hochwertiges Poliermittel für
Kunststoff verwenden.
_Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und einem
sauberen, weichen Schwamm lösen, da-
nach mit einem sanften Wasserstrahl ab-
spülen. Schwer zugängliche Stellen mit ei-
ner Bürste reinigen. Insekten lassen sich
leicht entfernen, wenn zuvor ein nasses
Tuch oder Spezialmittel einige Minuten die
Verschmutzungen gelöst hat.Nach Einsatz im Winter, im Regen und in
KüstennäheNach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:_ Nicht nur in den Wintermonaten, wenn we-
gen Glätte gestreut wurde, sondern auch
im Frühjahr befindet sich Salz auf der Fahr-
bahn, das zusammen mit Wasser aggres-
siv auf allen Metallteilen reagiert. Auch
Meerwasser und salzhaltige Luft beschleu-
nigen Korrosion. _1. Den Roller abkühlen lassen und dann
kalt abspülen oder mit einer Seifenlau-
ge abwaschen.
GCA00012
ACHTUNG:_ Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-
stärkt. _2. Alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.Nach der Wäsche
1. Den Roller mit einem Leder oder einem
saugfähigen Tuch trockenwischen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen Chrom-
polish polieren. Dies gilt natürlich auch
für Auspuffanlagen. Insbesondere
Edelstahlauspuffanlagen können durch
Polieren von Verfärbungen (thermisch
bedingte Anlauffarben) sowie hartnäk-
kigen Flecken befreit werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs oder
Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprühöl
reinigen.
5. Steinschläge, Scheuerstellen und an-
dere kleine Lackschäden mit Farblack
ausbessern bzw. mit Klarlack versie-
geln.
6. Lackierte Oberflächen sollten mit ei-
nem handelsüblichen Lackkonservie-
rer geschützt werden.
7. Den Roller vollständig trocknen (las-
sen), bevor es untergestellt oder ab-
gedeckt wird.

PFLEGE UND LAGERUNG
7-3
7

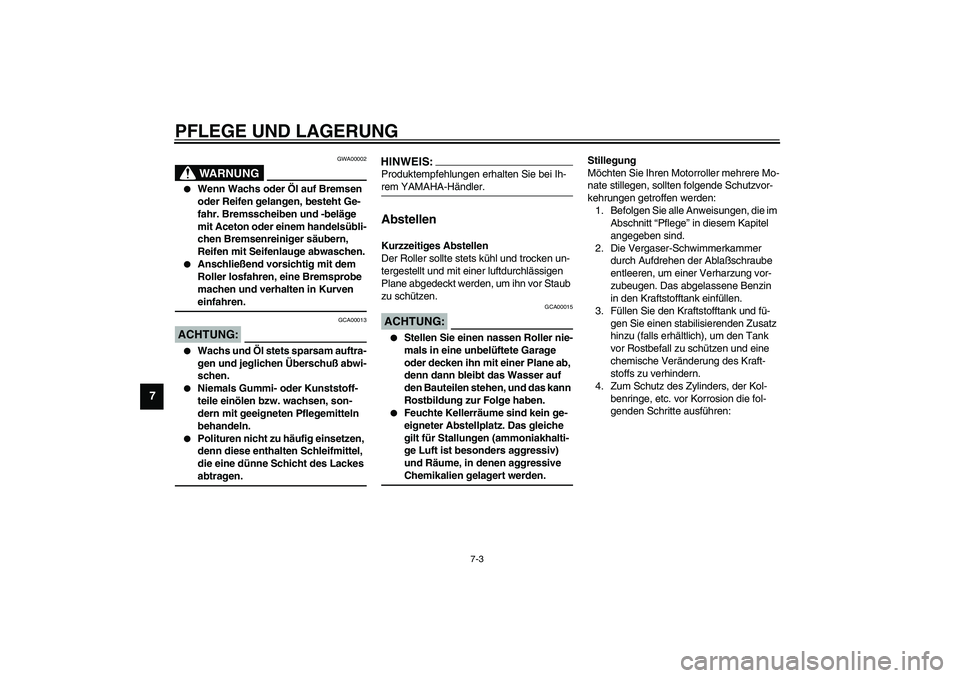

GWA00002
WARNUNG
_

Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr. Bremsscheiben und -beläge
mit Aceton oder einem handelsübli-
chen Bremsenreiniger säubern,
Reifen mit Seifenlauge abwaschen.


Anschließend vorsichtig mit dem
Roller losfahren, eine Bremsprobe
machen und verhalten in Kurven
einfahren.
_
GCA00013
ACHTUNG:_

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_
HINWEIS:_ Produktempfehlungen erhalten Sie bei Ih-
rem YAMAHA-Händler. _Abstellen Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.
GCA00015
ACHTUNG:_

Stellen Sie einen nassen Roller nie-
mals in eine unbelüftete Garage
oder decken ihn mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhalti-
ge Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
_
Stillegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stillegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablaßschraube
entleeren, um einer Verharzung vor-
zubeugen. Das abgelassene Benzin
in den Kraftstofftank einfüllen.
3. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
4. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
