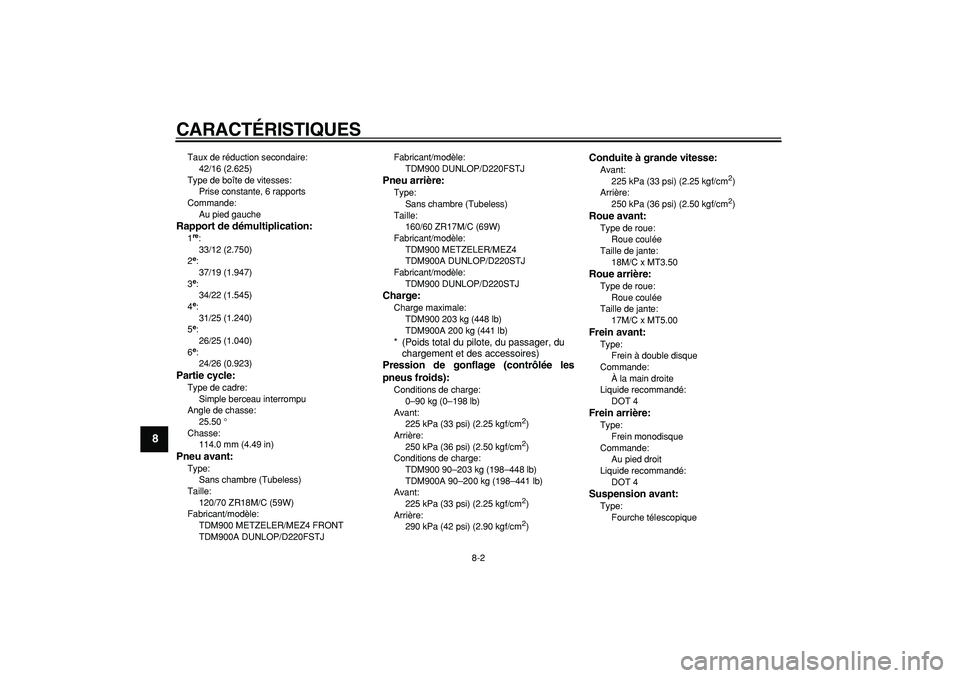

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9
Taux de réduction secondaire:
42/16 (2.625)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re
:
33/12 (2.750)
2
e
:
37/19 (1.947)
3
e
:
34/22 (1.545)
4
e
:
31/25 (1.240)
5
e
:
26/25 (1.040)
6
e
:
24/26 (0.923)
Partie cycle:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.50 °
Chasse:
114.0 mm (4.49 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR18M/C (59W)
Fabricant/modèle:
TDM900 METZELER/MEZ4 FRONT
TDM900A DUNLOP/D220FSTJFabricant/modèle:
TDM900 DUNLOP/D220FSTJ
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
160/60 ZR17M/C (69W)
Fabricant/modèle:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
Fabricant/modèle:
TDM900 DUNLOP/D220STJ
Charge:
Charge maximale:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2
)
Conditions de charge:
TDM900 90–203 kg (198–448 lb)
TDM900A 90–200 kg (198–441 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm
2
)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2
)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
18M/C x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.00
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique

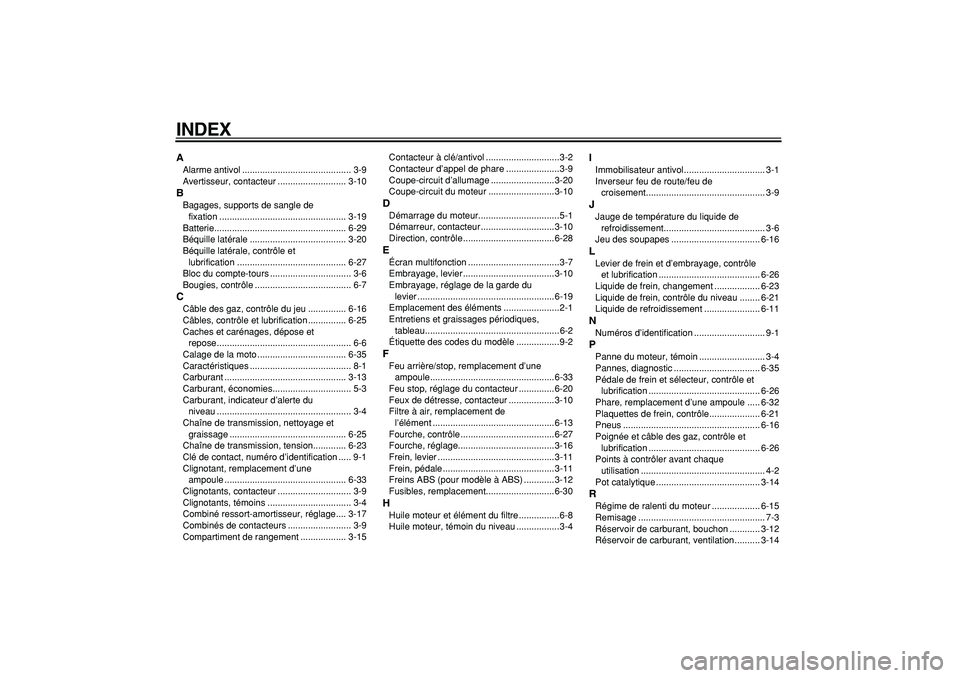

INDEX
A
Alarme antivol ........................................... 3-9
Avertisseur, contacteur ........................... 3-10
B
Bagages, supports de sangle de
fixation .................................................. 3-19
Batterie.................................................... 6-29
Béquille latérale ...................................... 3-20
Béquille latérale, contrôle et
lubrification ........................................... 6-27
Bloc du compte-tours ................................ 3-6
Bougies, contrôle ...................................... 6-7
C
Câble des gaz, contrôle du jeu ............... 6-16
Câbles, contrôle et lubrification ............... 6-25
Caches et carénages, dépose et
repose..................................................... 6-6
Calage de la moto ................................... 6-35
Caractéristiques ........................................ 8-1
Carburant ................................................ 3-13
Carburant, économies............................... 5-3
Carburant, indicateur d’alerte du
niveau ..................................................... 3-4
Chaîne de transmission, nettoyage et
graissage .............................................. 6-25
Chaîne de transmission, tension............. 6-23
Clé de contact, numéro d’identification ..... 9-1
Clignotant, remplacement d’une
ampoule ................................................ 6-33
Clignotants, contacteur ............................. 3-9
Clignotants, témoins ................................. 3-4
Combiné ressort-amortisseur, réglage.... 3-17
Combinés de contacteurs ......................... 3-9
Compartiment de rangement .................. 3-15Contacteur à clé/antivol .............................3-2
Contacteur d’appel de phare .....................3-9
Coupe-circuit d’allumage .........................3-20
Coupe-circuit du moteur ..........................3-10
D
Démarrage du moteur................................5-1
Démarreur, contacteur .............................3-10
Direction, contrôle ....................................6-28
E
Écran multifonction ....................................3-7
Embrayage, levier ....................................3-10
Embrayage, réglage de la garde du
levier ......................................................6-19
Emplacement des éléments ......................2-1
Entretiens et graissages périodiques,
tableau.....................................................6-2
Étiquette des codes du modèle .................9-2
F
Feu arrière/stop, remplacement d’une
ampoule.................................................6-33
Feu stop, réglage du contacteur ..............6-20
Feux de détresse, contacteur ..................3-10
Filtre à air, remplacement de
l’élément ................................................6-13
Fourche, contrôle .....................................6-27
Fourche, réglage......................................3-16
Frein, levier ..............................................3-11
Frein, pédale ............................................3-11
Freins ABS (pour modèle à ABS) ............3-12
Fusibles, remplacement...........................6-30
H
Huile moteur et élément du filtre ................6-8
Huile moteur, témoin du niveau .................3-4
I
Immobilisateur antivol................................ 3-1
Inverseur feu de route/feu de
croisement............................................... 3-9
J
Jauge de température du liquide de
refroidissement........................................ 3-6
Jeu des soupapes ................................... 6-16
L
Levier de frein et d’embrayage, contrôle
et lubrification ........................................ 6-26
Liquide de frein, changement .................. 6-23
Liquide de frein, contrôle du niveau ........ 6-21
Liquide de refroidissement ...................... 6-11
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-4
Pannes, diagnostic .................................. 6-35
Pédale de frein et sélecteur, contrôle et
lubrification ............................................ 6-26
Phare, remplacement d’une ampoule ..... 6-32
Plaquettes de frein, contrôle.................... 6-21
Pneus ...................................................... 6-16
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-26
Points à contrôler avant chaque
utilisation ................................................. 4-2
Pot catalytique ......................................... 3-14
R
Régime de ralenti du moteur ................... 6-15
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-12
Réservoir de carburant, ventilation.......... 3-14
