COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9

FAU11911

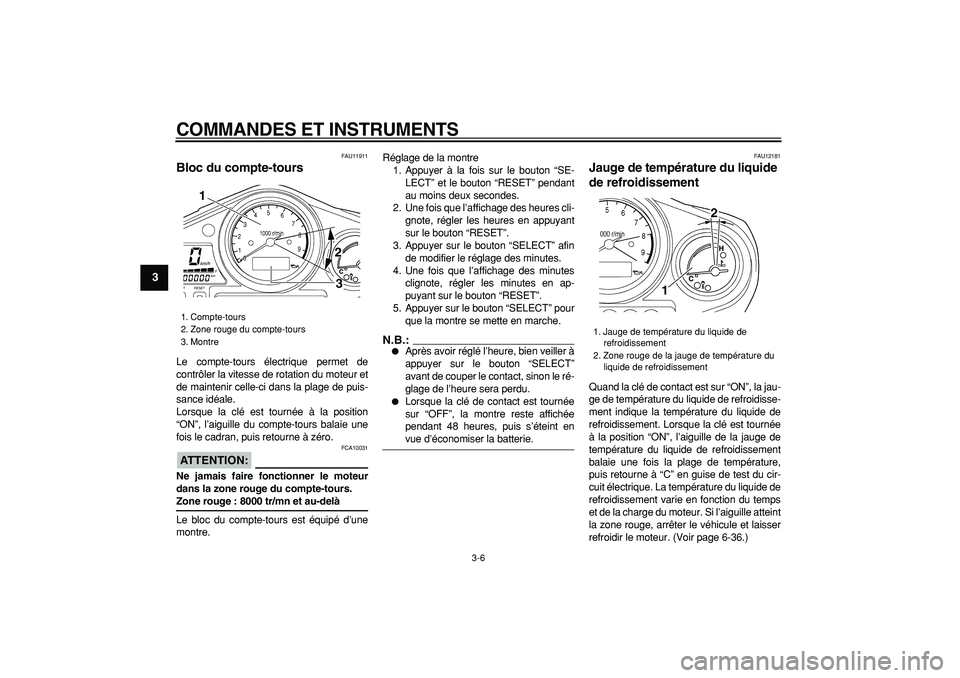

Bloc du compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.
ATTENTION:

FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8000 tr/mn et au-delà
Le bloc du compte-tours est équipé d’une
montre.Réglage de la montre
1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT” afin
de modifier le réglage des minutes.
4. Une fois que l’affichage des minutes
clignote, régler les minutes en ap-
puyant sur le bouton “RESET”.
5. Appuyer sur le bouton “SELECT” pour
que la montre se mette en marche.
N.B.:


Après avoir réglé l’heure, bien veiller à
appuyer sur le bouton “SELECT”
avant de couper le contact, sinon le ré-
glage de l’heure sera perdu.

Lorsque la clé de contact est tournée
sur “OFF”, la montre reste affichée
pendant 48 heures, puis s’éteint en
vue d’économiser la batterie.
FAU12181
Jauge de température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, la jau-
ge de température du liquide de refroidisse-
ment indique la température du liquide de
refroidissement. Lorsque la clé est tournée
à la position “ON”, l’aiguille de la jauge de
température du liquide de refroidissement
balaie une fois la plage de température,
puis retourne à “C” en guise de test du cir-
cuit électrique. La température du liquide de
refroidissement varie en fonction du temps
et de la charge du moteur. Si l’aiguille atteint
la zone rouge, arrêter le véhicule et laisser
refroidir le moteur. (Voir page 6-36.)
1. Compte-tours
2. Zone rouge du compte-tours
3. Montre
1
2
3

1. Jauge de température du liquide de
refroidissement
2. Zone rouge de la jauge de température du
liquide de refroidissement
12

COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9
ATTENTION:

FCA10020
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
FAU36610

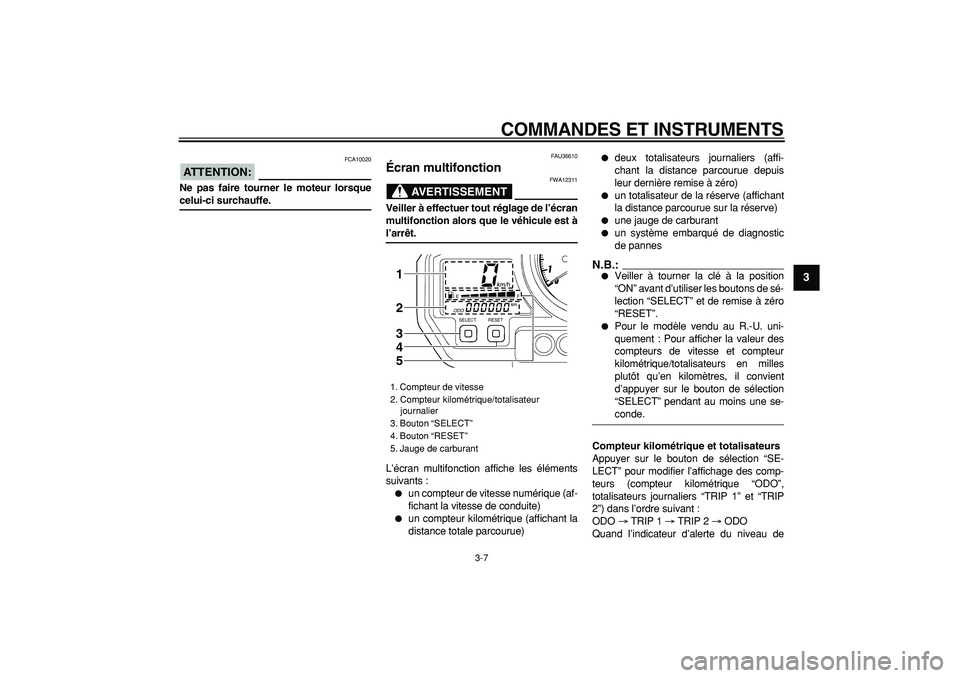

Écran multifonction
AVERTISSEMENT

FWA12311
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt.
L’écran multifonction affiche les éléments
suivants :

un compteur de vitesse numérique (af-
fichant la vitesse de conduite)

un compteur kilométrique (affichant la
distance totale parcourue)

deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)

un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)

une jauge de carburant

un système embarqué de diagnostic
de pannes
N.B.:


Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.

Pour le modèle vendu au R.-U. uni-
quement : Pour afficher la valeur des
compteurs de vitesse et compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le bouton de sélection
“SELECT” pendant au moins une se-
conde.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”,
totalisateurs journaliers “TRIP 1” et “TRIP
2”) dans l’ordre suivant :
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Quand l’indicateur d’alerte du niveau de

1. Compteur de vitesse
2. Compteur kilométrique/totalisateur
journalier
3. Bouton “SELECT”
4. Bouton “RESET”
5. Jauge de carburant
1
2
3
4
5

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

carburant clignote (voir à la page 3-3), le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve
“TRIP F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection “SE-
LECT” :
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de
sélection “SELECT”, puis appuyer sur le
bouton de remise à zéro “RESET” pendant
au moins une seconde. Si, une fois le plein
de carburant effectué, la remise à zéro du
totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue auto-
matiquement et l’affichage retourne au
mode affiché précédemment après que le
véhicule a parcouru une distance d’environ
5 km (3 mi).
N.B.:

Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retourner
en mode de la réserve “TRIP F”.
Jauge de niveau de carburant
La jauge de niveau de carburant indique laquantité de carburant se trouvant dans le
réservoir de carburant. Les segments de la
jauge du niveau de carburant s’éteignent
dans la direction de “E” (vide) au fur et à
mesure que le niveau diminue. Lorsque
seul le segment à proximité du “E” reste af-
fiché, l’indicateur d’alerte du niveau de car-
burant et ce segment clignotent. Refaire le
plein dès que possible.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le
compteur kilométrique/totalisateur journa-
lier affiche de façon répétée un code d’er-
reur composé de deux chiffres (par
exemple : 11, 12, 13).
Quand le compteur kilométrique/totalisa-
teur journalier affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le
véhicule par un concessionnaire Yamaha.
ATTENTION:

FCA11520
Quand le compteur kilométrique/totali-
sateur journalier affiche un code d’er-
reur, il convient de faire contrôler le
véhicule le plus rapidement possible
afin d’éviter tout endommagement du
moteur.
