2006 YAMAHA SLIDER 50 Betriebsanleitungen (in German)

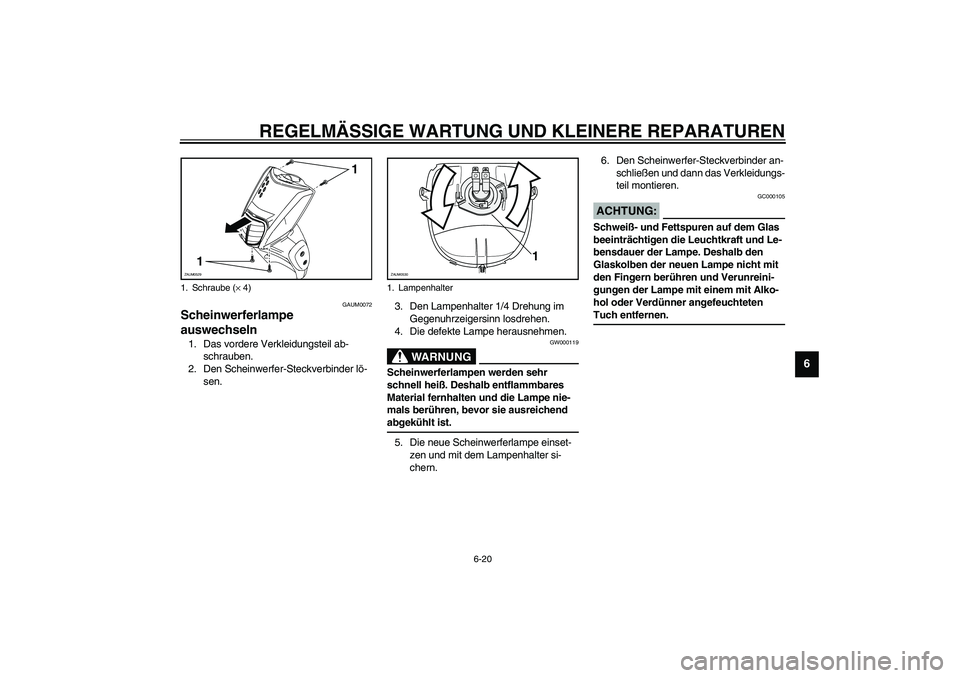

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GAUM0072
Scheinwerferlampe
auswechseln 1. Das vordere Verkleidungsteil ab-
schrauben.
2. Den Scheinwerfer-Steckverbinder lö-
sen. 3. Den Lampenhalter 1/4 Drehung im
Gegenuhrzeigersinn losdrehen.
4. Die defekte Lampe herausnehmen.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _5. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern. 6. Den Scheinwerfer-Steckverbinder an-
schließen und dann das Verkleidungs-
teil montieren.
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen. _
1. Schraube (× 4)
1
1
ZAUM0529
1. Lampenhalter
1
ZAUM0530

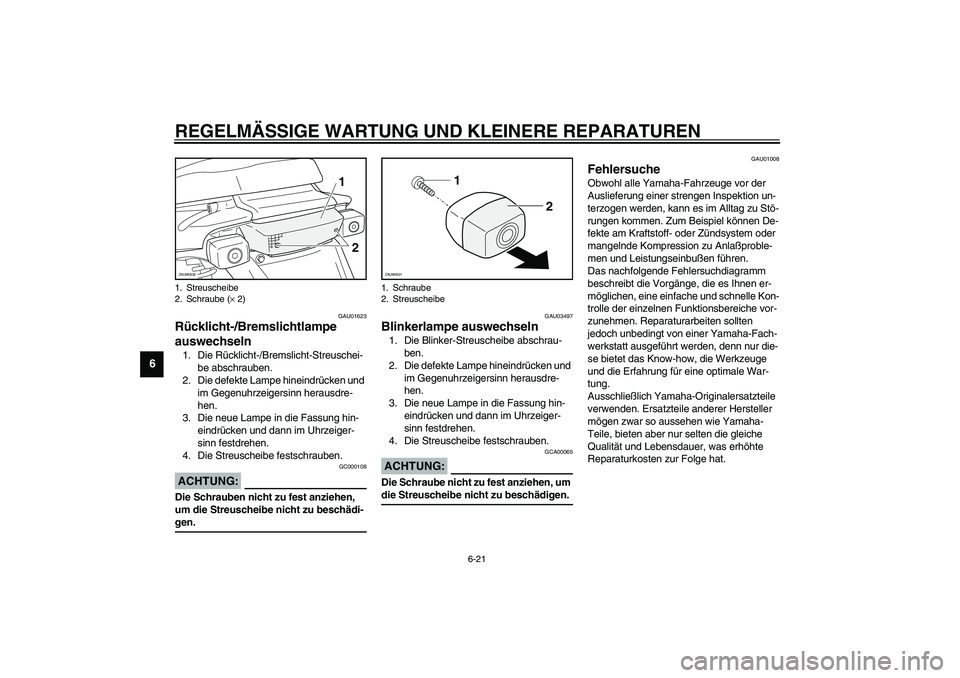

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAU01623
Rücklicht-/Bremslichtlampe
auswechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-
gen. _
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA00065
ACHTUNG:_ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
GAU01008
Fehlersuche Obwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer Yamaha-Fach-
werkstatt ausgeführt werden, denn nur die-
se bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
1. Streuscheibe
2. Schraube (× 2)
1
2
ZAUM0532
1. Schraube
2. Streuscheibe
2 1
ZAUM0531

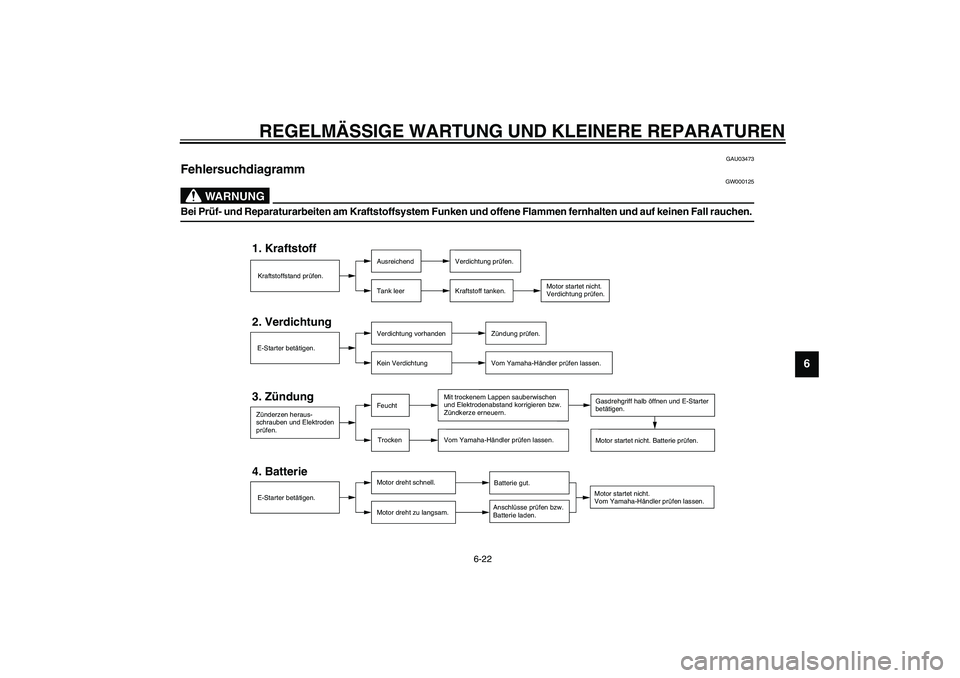

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAU03473
Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
CT-1FG
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom Yamaha-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerze erneuern.
Vom Yamaha-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom Yamaha-Händler prüfen lassen.

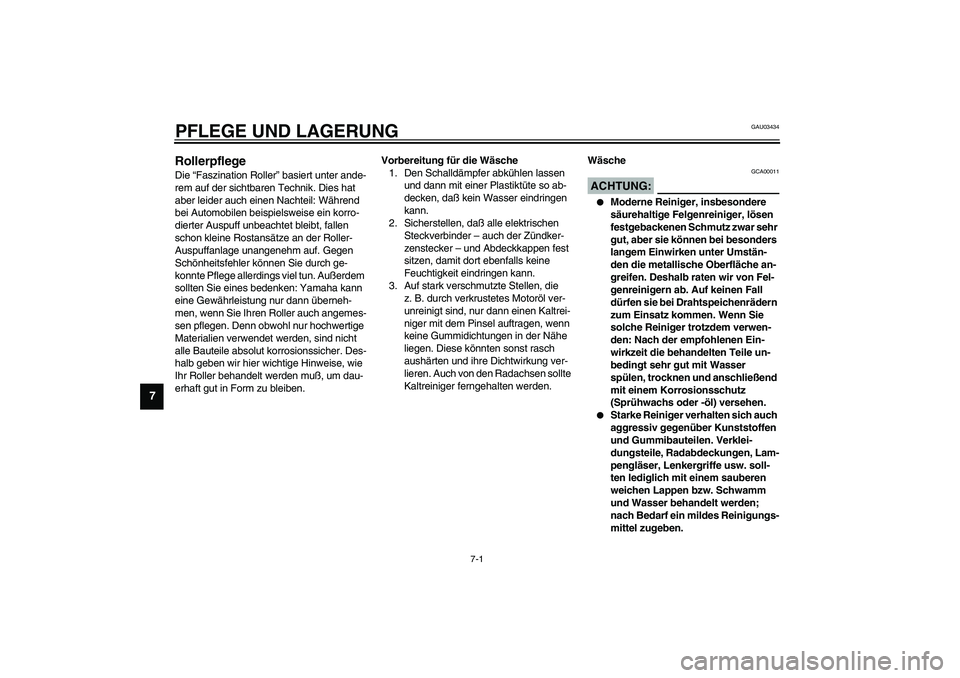

PFLEGE UND LAGERUNG
7
Rollerpflege ....................................................................................... 7-1
Abstellen ........................................................................................... 7-4

7-1
7
GAU03434
7-PFLEGE UND LAGERUNGRollerpflege Die “Faszination Roller” basiert unter ande-
rem auf der sichtbaren Technik. Dies hat
aber leider auch einen Nachteil: Während
bei Automobilen beispielsweise ein korro-
dierter Auspuff unbeachtet bleibt, fallen
schon kleine Rostansätze an der Roller-
Auspuffanlage unangenehm auf. Gegen
Schönheitsfehler können Sie durch ge-
konnte Pflege allerdings viel tun. Außerdem
sollten Sie eines bedenken: Yamaha kann
eine Gewährleistung nur dann überneh-
men, wenn Sie Ihren Roller auch angemes-
sen pflegen. Denn obwohl nur hochwertige
Materialien verwendet werden, sind nicht
alle Bauteile absolut korrosionssicher. Des-
halb geben wir hier wichtige Hinweise, wie
Ihr Roller behandelt werden muß, um dau-
erhaft gut in Form zu bleiben.Vorbereitung für die Wäsche
1. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch der Zündker-
zenstecker – und Abdeckkappen fest
sitzen, damit dort ebenfalls keine
Feuchtigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kaltrei-
niger mit dem Pinsel auftragen, wenn
keine Gummidichtungen in der Nähe
liegen. Diese könnten sonst rasch
aushärten und ihre Dichtwirkung ver-
lieren. Auch von den Radachsen sollte
Kaltreiniger ferngehalten werden.Wäsche
GCA00011
ACHTUNG:_

Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umstän-
den die metallische Oberfläche an-
greifen. Deshalb raten wir von Fel-
genreinigern ab. Auf keinen Fall
dürfen sie bei Drahtspeichenrädern
zum Einsatz kommen. Wenn Sie
solche Reiniger trotzdem verwen-
den: Nach der empfohlenen Ein-
wirkzeit die behandelten Teile un-
bedingt sehr gut mit Wasser
spülen, trocknen und anschließend
mit einem Korrosionsschutz
(Sprühwachs oder -öl) versehen.


Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verklei-
dungsteile, Radabdeckungen, Lam-
pengläser, Lenkergriffe usw. soll-
ten lediglich mit einem sauberen
weichen Lappen bzw. Schwamm
und Wasser behandelt werden;
nach Bedarf ein mildes Reinigungs-
mittel zugeben.

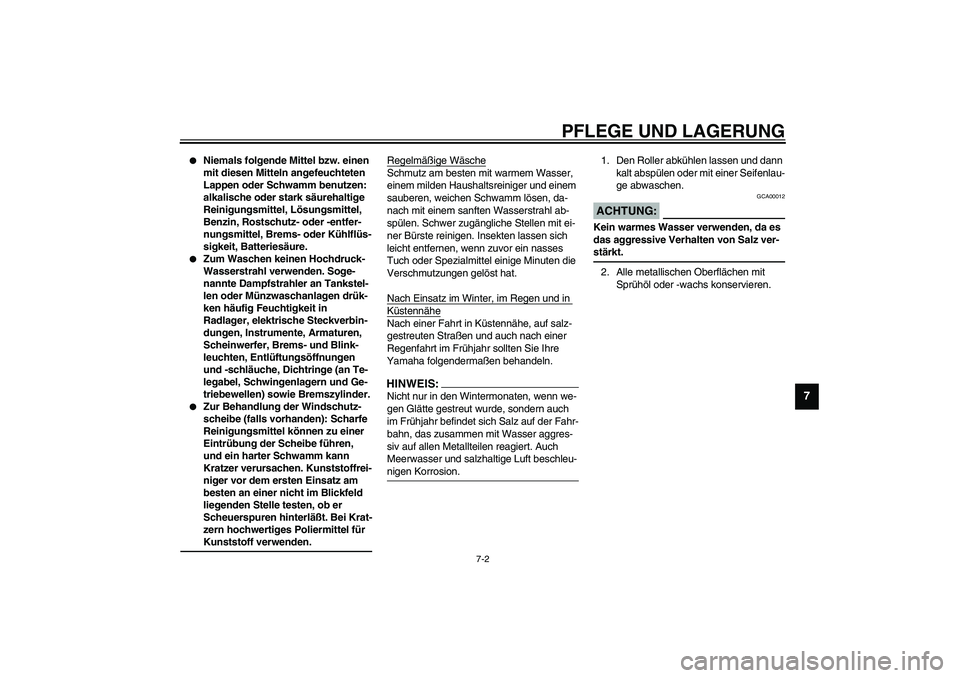

PFLEGE UND LAGERUNG
7-2
7


Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.


Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in
Radlager, elektrische Steckverbin-
dungen, Instrumente, Armaturen,
Scheinwerfer, Brems- und Blink-
leuchten, Entlüftungsöffnungen
und -schläuche, Dichtringe (an Te-
legabel, Schwingenlagern und Ge-
triebewellen) sowie Bremszylinder.


Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen,
und ein harter Schwamm kann
Kratzer verursachen. Kunststoffrei-
niger vor dem ersten Einsatz am
besten an einer nicht im Blickfeld
liegenden Stelle testen, ob er
Scheuerspuren hinterläßt. Bei Krat-
zern hochwertiges Poliermittel für
Kunststoff verwenden.
_
Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und einem
sauberen, weichen Schwamm lösen, da-
nach mit einem sanften Wasserstrahl ab-
spülen. Schwer zugängliche Stellen mit ei-
ner Bürste reinigen. Insekten lassen sich
leicht entfernen, wenn zuvor ein nasses
Tuch oder Spezialmittel einige Minuten die
Verschmutzungen gelöst hat.
Nach Einsatz im Winter, im Regen und in KüstennäheNach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
Yamaha folgendermaßen behandeln.HINWEIS:_ Nicht nur in den Wintermonaten, wenn we-
gen Glätte gestreut wurde, sondern auch
im Frühjahr befindet sich Salz auf der Fahr-
bahn, das zusammen mit Wasser aggres-
siv auf allen Metallteilen reagiert. Auch
Meerwasser und salzhaltige Luft beschleu-
nigen Korrosion. _
1. Den Roller abkühlen lassen und dann
kalt abspülen oder mit einer Seifenlau-
ge abwaschen.
GCA00012
ACHTUNG:_ Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-
stärkt. _2. Alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.

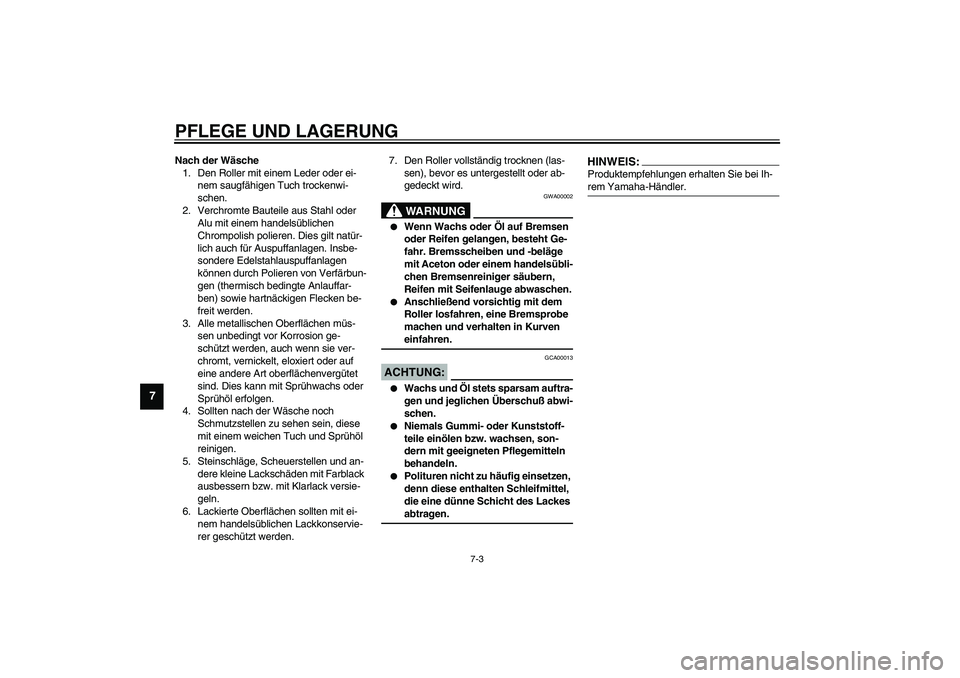

PFLEGE UND LAGERUNG
7-3
7
Nach der Wäsche
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt natür-
lich auch für Auspuffanlagen. Insbe-
sondere Edelstahlauspuffanlagen
können durch Polieren von Verfärbun-
gen (thermisch bedingte Anlauffar-
ben) sowie hartnäckigen Flecken be-
freit werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs oder
Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprühöl
reinigen.
5. Steinschläge, Scheuerstellen und an-
dere kleine Lackschäden mit Farblack
ausbessern bzw. mit Klarlack versie-
geln.
6. Lackierte Oberflächen sollten mit ei-
nem handelsüblichen Lackkonservie-
rer geschützt werden.7. Den Roller vollständig trocknen (las-
sen), bevor es untergestellt oder ab-
gedeckt wird.
GWA00002
WARNUNG
_

Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr. Bremsscheiben und -beläge
mit Aceton oder einem handelsübli-
chen Bremsenreiniger säubern,
Reifen mit Seifenlauge abwaschen.


Anschließend vorsichtig mit dem
Roller losfahren, eine Bremsprobe
machen und verhalten in Kurven
einfahren.
_
GCA00013
ACHTUNG:_

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_
HINWEIS:_ Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler. _
