2006 YAMAHA SLIDER 50 Betriebsanleitungen (in German)

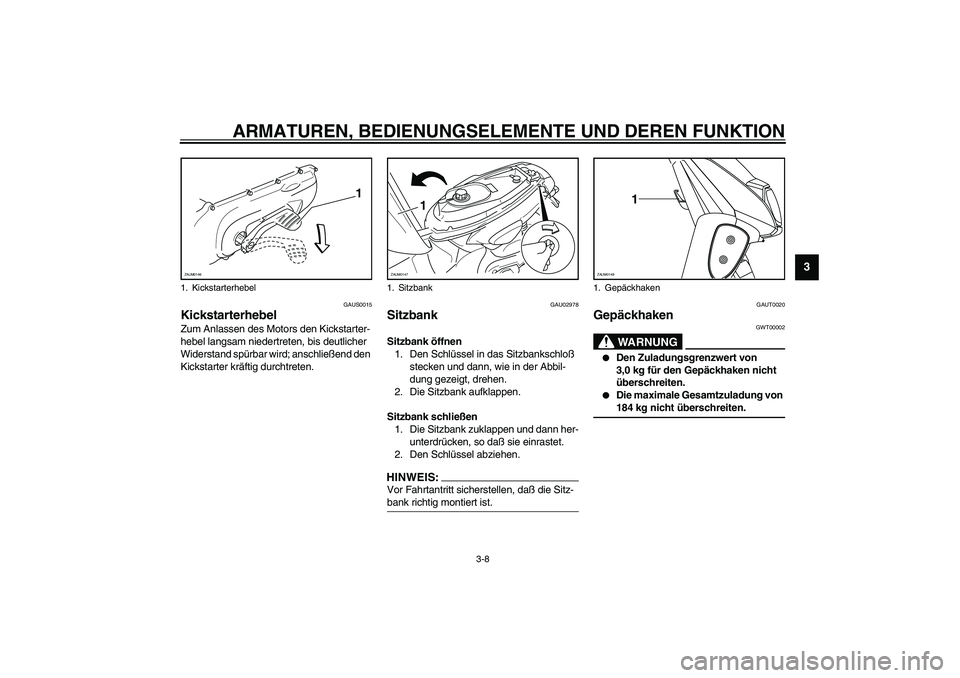

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAUS0015
Kickstarterhebel Zum Anlassen des Motors den Kickstarter-
hebel langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend den
Kickstarter kräftig durchtreten.
GAU02978
Sitzbank Sitzbank öffnen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, so daß sie einrastet.
2. Den Schlüssel abziehen.HINWEIS:_ Vor Fahrtantritt sicherstellen, daß die Sitz-
bank richtig montiert ist._
GAUT0020
Gepäckhaken
GWT00002
WARNUNG
_

Den Zuladungsgrenzwert von
3,0 kg für den Gepäckhaken nicht
überschreiten.


Die maximale Gesamtzuladung von
184 kg nicht überschreiten.
_
1. Kickstarterhebel
1
ZAUM0146
1. Sitzbank
1
ZAUM0147
1. Gepäckhaken
1
ZAUM0149

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAUM0114
Gehäuse der Diebstahlsicherung Das unter der Sitzbank befindliche Gehäu-
se der Diebstahlsicherung ist darauf ausge-
legt, eine Diebstahlsicherung des Verbin-
dungstyps unterzubringen, mit einer
maximalen Länge von 1 Meter. (Zum Öff-
nen und Schließen der Sitzbank siehe Seite
3-8.) HINWEIS:_ Einige Diebstahlsicherungen können auf-
grund ihrer Größe oder Form nicht im Ge-
häuse untergebracht werden. _1. Gehäuse der Diebstahlsicherung
1
ZAUM0148

ROUTINEKONTROLLE VOR FAHRTBEGINN
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1

4-1
4
GAU01114

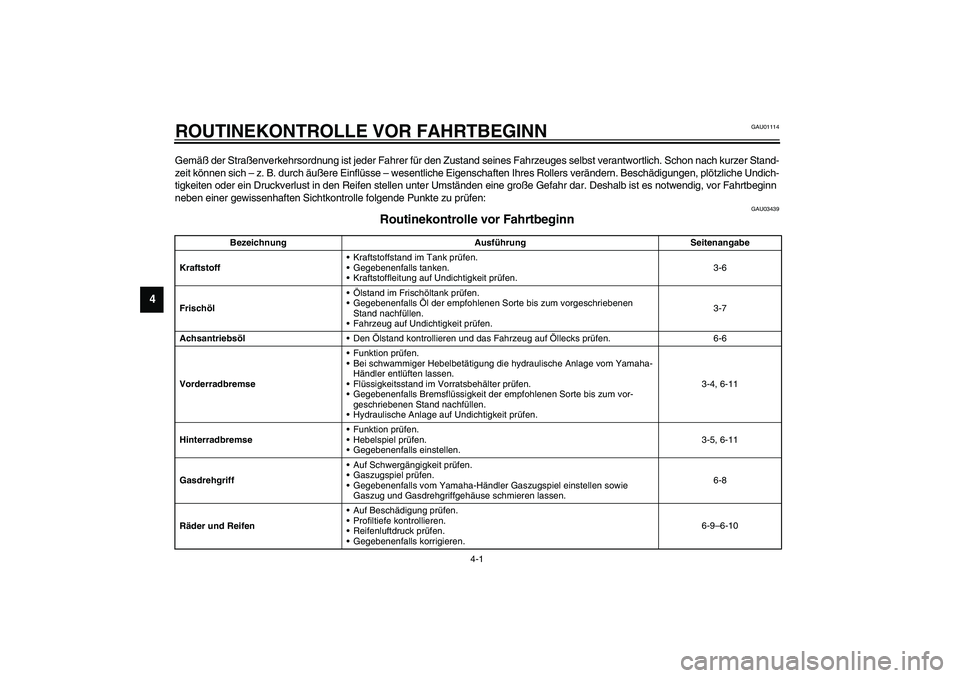

4-ROUTINEKONTROLLE VOR FAHRTBEGINNGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Rollers verändern. Beschädigungen, plötzliche Undich-
tigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn
neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
KraftstoffKraftstoffstand im Tank prüfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit prüfen.3-6
FrischölÖlstand im Frischöltank prüfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Fahrzeug auf Undichtigkeit prüfen.3-7
AchsantriebsölDen Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. 6-6
VorderradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom Yamaha-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.3-4, 6-11
HinterradbremseFunktion prüfen.
Hebelspiel prüfen.
Gegebenenfalls einstellen.3-5, 6-11
GasdrehgriffAuf Schwergängigkeit prüfen.
Gaszugspiel prüfen.
Gegebenenfalls vom Yamaha-Händler Gaszugspiel einstellen sowie
Gaszug und Gasdrehgriffgehäuse schmieren lassen.6-8
Räder und ReifenAuf Beschädigung prüfen.
Profiltiefe kontrollieren.
Reifenluftdruck prüfen.
Gegebenenfalls korrigieren.6-9–6-10

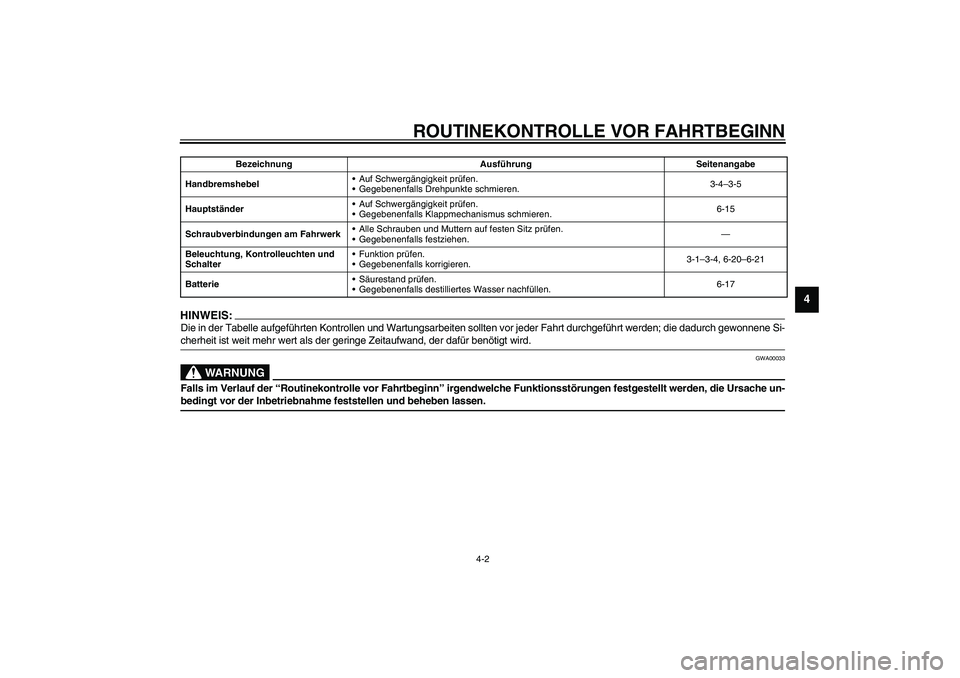

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Si-
cherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme feststellen und beheben lassen. _HandbremshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.3-4–3-5
HauptständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismus schmieren.6-15
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.3-1–3-4, 6-20–6-21
BatterieSäurestand prüfen.
Gegebenenfalls destilliertes Wasser nachfüllen.6-17 Bezeichnung Ausführung Seitenangabe

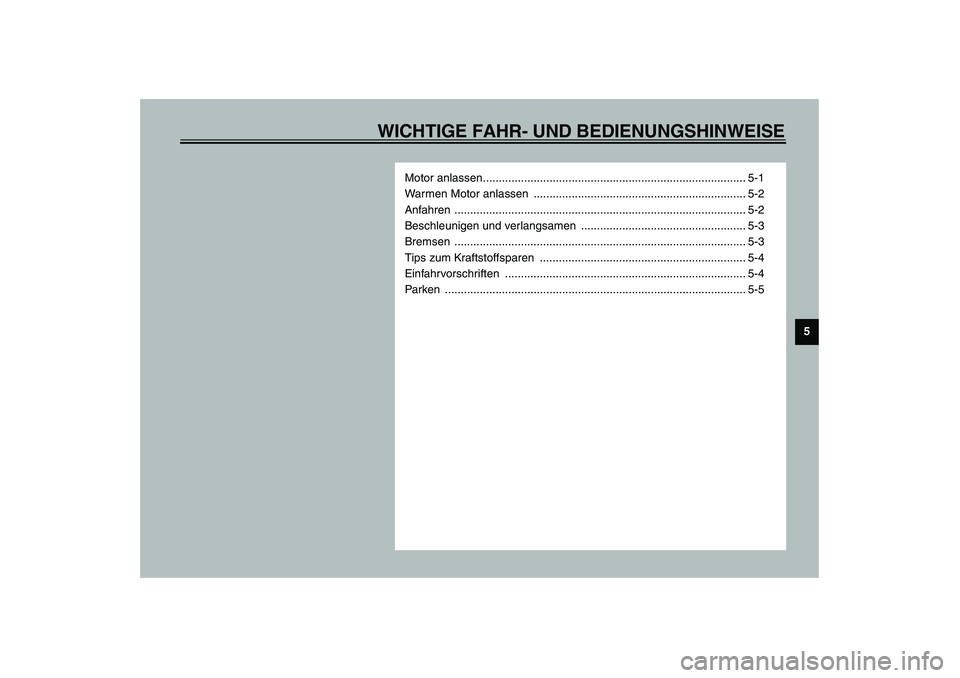

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5
Motor anlassen................................................................................... 5-1
Warmen Motor anlassen ................................................................... 5-2
Anfahren ............................................................................................ 5-2
Beschleunigen und verlangsamen .................................................... 5-3
Bremsen ............................................................................................ 5-3
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5

5-1
5
GAU00372

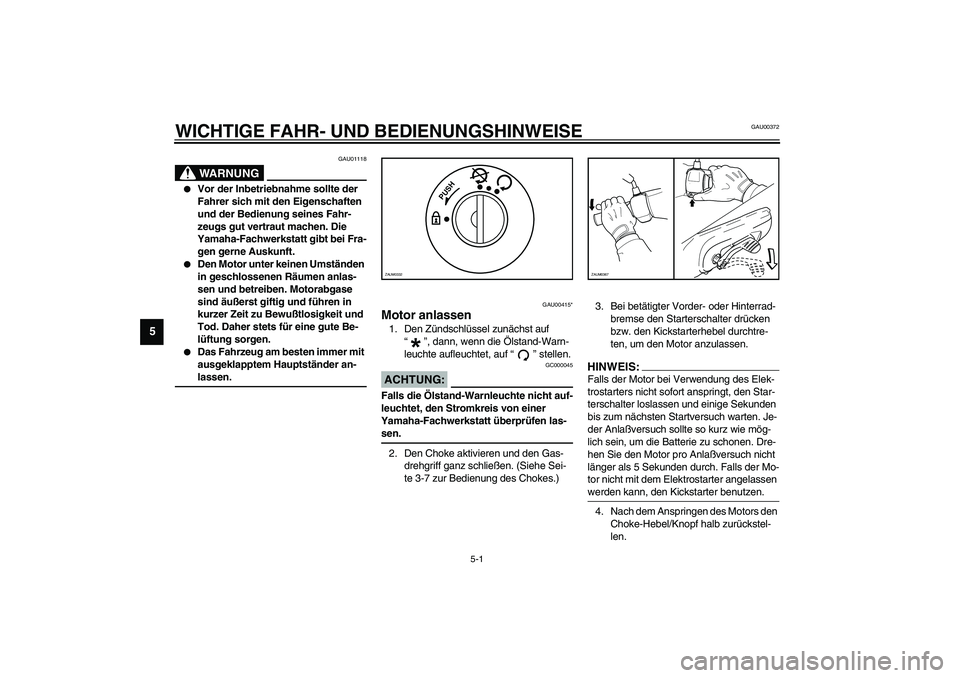

5-WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU01118
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Die
Yamaha-Fachwerkstatt gibt bei Fra-
gen gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.


Das Fahrzeug am besten immer mit
ausgeklapptem Hauptständer an-
lassen.
_

GAU00415*
Motor anlassen1. Den Zündschlüssel zunächst auf
“”, dann, wenn die Ölstand-Warn-
leuchte aufleuchtet, auf “” stellen.
GC000045
ACHTUNG:_ Falls die Ölstand-Warnleuchte nicht auf-
leuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen las-
sen. _2. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Sei-
te 3-7 zur Bedienung des Chokes.)

3. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken
bzw. den Kickstarterhebel durchtre-
ten, um den Motor anzulassen.HINWEIS:_ Falls der Motor bei Verwendung des Elek-
trostarters nicht sofort anspringt, den Star-
terschalter loslassen und einige Sekunden
bis zum nächsten Startversuch warten. Je-
der Anlaßversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen. Dre-
hen Sie den Motor pro Anlaßversuch nicht
länger als 5 Sekunden durch. Falls der Mo-
tor nicht mit dem Elektrostarter angelassen
werden kann, den Kickstarter benutzen. _4. Nach dem Anspringen des Motors den
Choke-Hebel/Knopf halb zurückstel-
len.
PUSH
ZAUM0332
ZAUM0367
