2006 YAMAHA JOG50R Betriebsanleitungen (in German)

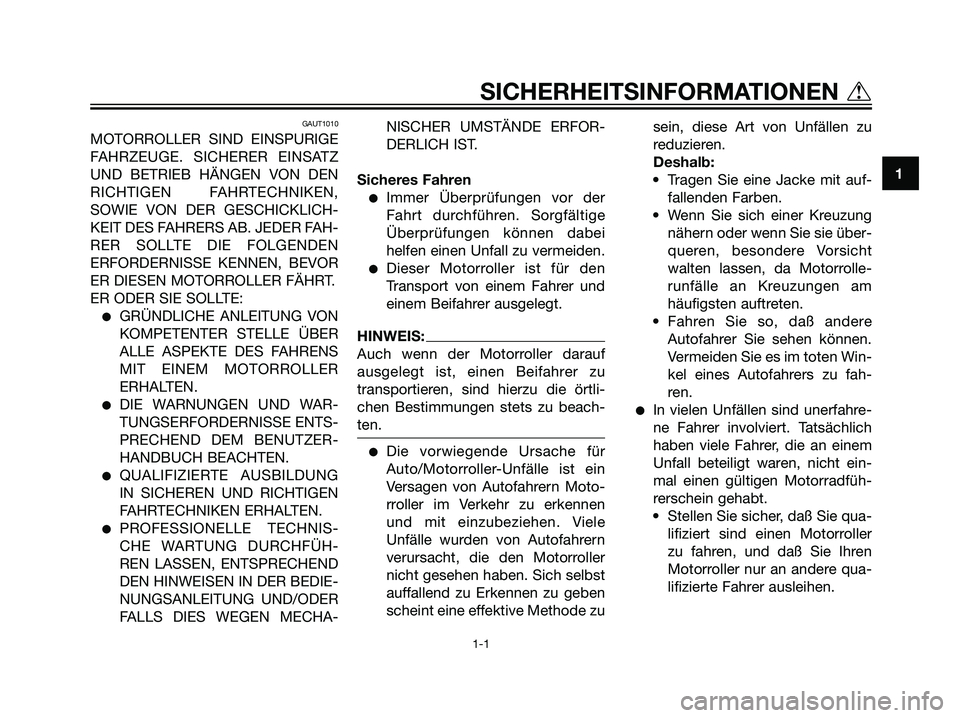

GAUT1010
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN,
SOWIE VON DER GESCHICKLICH-
KEIT DES FAHRERS AB. JEDER FAH-
RER SOLLTE DIE FOLGENDEN
ERFORDERNISSE KENNEN, BEVOR
ER DIESEN MOTORROLLER FÄHRT.
ER ODER SIE SOLLTE:
GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS
MIT EINEM MOTORROLLER
ERHALTEN.
DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENTS-
PRECHEND DEM BENUTZER-
HANDBUCH BEACHTEN.
QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.
PROFESSIONELLE TECHNIS-
CHE WARTUNG DURCHFÜH-
REN LASSEN, ENTSPRECHEND
DEN HINWEISEN IN DER BEDIE-
NUNGSANLEITUNG UND/ODER
FALLS DIES WEGEN MECHA-NISCHER UMSTÄNDE ERFOR-
DERLICH IST.
Sicheres Fahren
Immer Überprüfungen vor der
Fahrt durchführen. Sorgfältige
Überprüfungen können dabei
helfen einen Unfall zu vermeiden.
Dieser Motorroller ist für den
Transport von einem Fahrer und
einem Beifahrer ausgelegt.
HINWEIS:
Auch wenn der Motorroller darauf
ausgelegt ist, einen Beifahrer zu
transportieren, sind hierzu die örtli-
chen Bestimmungen stets zu beach-
ten.
Die vorwiegende Ursache für
Auto/Motorroller-Unfälle ist ein
Versagen von Autofahrern Moto-
rroller im Verkehr zu erkennen
und mit einzubeziehen. Viele
Unfälle wurden von Autofahrern
verursacht, die den Motorroller
nicht gesehen haben. Sich selbst
auffallend zu Erkennen zu geben
scheint eine effektive Methode zusein, diese Art von Unfällen zu
reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auf-
fallenden Farben.
• Wenn Sie sich einer Kreuzung
nähern oder wenn Sie sie über-
queren, besondere Vorsicht
walten lassen, da Motorrolle-
runfälle an Kreuzungen am
häufigsten auftreten.
• Fahren Sie so, daß andere
Autofahrer Sie sehen können.
Vermeiden Sie es im toten Win-
kel eines Autofahrers zu fah-
ren.
In vielen Unfällen sind unerfahre-
ne Fahrer involviert. Tatsächlich
haben viele Fahrer, die an einem
Unfall beteiligt waren, nicht ein-
mal einen gültigen Motorradfüh-
rerschein gehabt.
• Stellen Sie sicher, daß Sie qua-
lifiziert sind einen Motorroller
zu fahren, und daß Sie Ihren
Motorroller nur an andere qua-
lifizierte Fahrer ausleihen.
1
SICHERHEITSINFORMATIONEN t
1-1
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 1-1

• Kennen Sie Ihre Fähigkeiten
und Grenzen. Wenn Sie inner-
halb Ihrer Grenzen fahren, kann
dies dazu beitragen einen
Unfall zu vermeiden.
• Wir empfehlen Ihnen, daß Sie
das Fahren mit Ihrem Motorro-
ller solange in Bereichen üben,
in denen kein Verkehr ist, bis
Sie mit dem Motorroller und
allen seinen Kontrollvorrichtun-
gen gründlich vertraut sind.
Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verur-
sacht. Ein typischer Fehler des
Fahrers ist es in einer Biegung
auf grund ZU HOHER GESCH-
WINDIGKEIT zu weit auszusche-
ren oder Kurven zu schneiden
(ungenügender Neigungswinkel
im Verhältnis zur Geschwindig-
keit).
• Halten Sie sich immer an die
Geschwindigkeitsbegrenzun-
gen und fahren Sie niemals
schneller als durch Straßen -
und Verkehrsbedingungen
gerechtfertigt ist.• Bevor Sie abbiegen oder die
Fahrbahnen wechseln, immer
blinken. Stellen Sie sicher, daß
andere Verkehrsteilnehmer Sie
sehen können.
Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrolle
wichtig.
• Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf dem Tritt-
brett halten, um Kontrolle über
den Motorroller aufrecht erhal-
ten zu können.
• Der Mitfahrer sollte sich immer
mit beiden Händen am Fahrer,
am Sitzgurt oder am Haltegriff,
falls vorhanden, festhalten und
beide Füße auf den Fußrasten
halten.
• Niemals Mitfahrer mitnehmen,
welche nicht bequem beide
Füße auf den Fußrasten halten
können.
Niemals unter dem Einfluß von
Alkohol oder anderen Drogen
oder Medikamenten fahren.
Dieser Motorroller ist ausschließ-
lich auf Straßenbenutzung aus-
gelegt. Es ist nicht für Gelände-
fahrten geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfver-
letzungen die häufigste Ursache von
Todesfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigs-
te Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.
Tragen Sie immer einen sicher-
heitsgeprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte
dies Ihre Sicht beeinträchtigen
und so könnten Sie eine Gefahr
verspätet erkennen.
Eine Jacke, feste Schuhe, Hosen,
Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden
zu verhindern oder zu vermindern.
Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern ver-
fangen könnte und Verletzung
oder ein Unfall könnte die Folge
sein.
1
tSICHERHEITSINFORMATIONEN
1-2
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 1-2

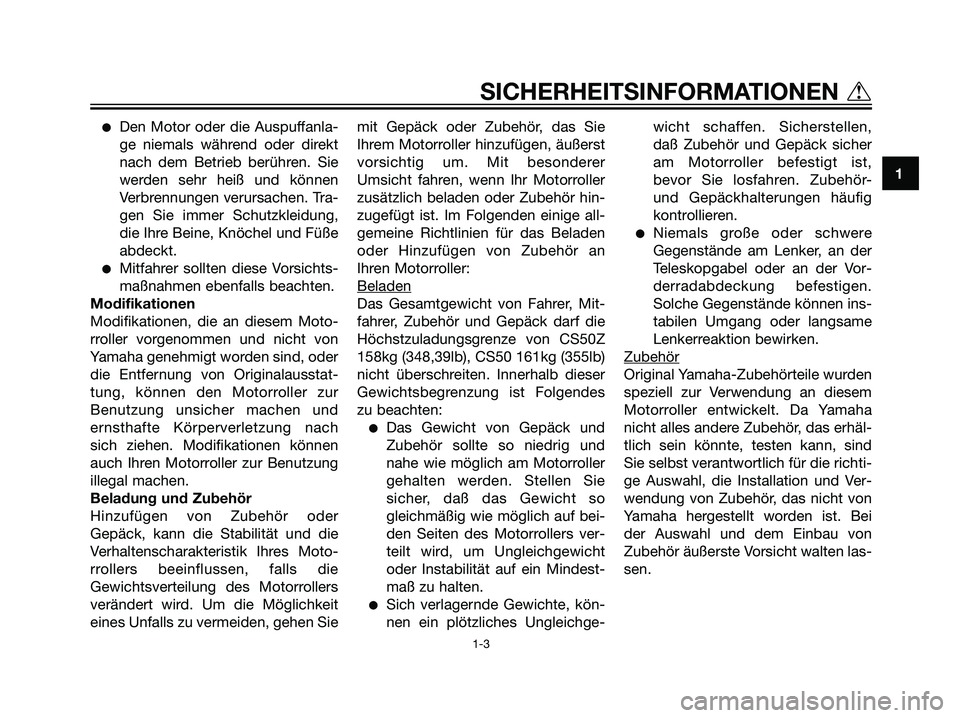

Den Motor oder die Auspuffanla-
ge niemals während oder direkt
nach dem Betrieb berühren. Sie
werden sehr heiß und können
Verbrennungen verursachen. Tra-
gen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
abdeckt.
Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Moto-
rroller vorgenommen und nicht von
Yamaha genehmigt worden sind, oder
die Entfernung von Originalausstat-
tung, können den Motorroller zur
Benutzung unsicher machen und
ernsthafte Körperverletzung nach
sich ziehen. Modifikationen können
auch Ihren Motorroller zur Benutzung
illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder
Gepäck, kann die Stabilität und die
Verhaltenscharakteristik Ihres Moto-
rrollers beeinflussen, falls die
Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit
eines Unfalls zu vermeiden, gehen Siemit Gepäck oder Zubehör, das Sie
Ihrem Motorroller hinzufügen, äußerst
vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorroller
zusätzlich beladen oder Zubehör hin-
zugefügt ist. Im Folgenden einige all-
gemeine Richtlinien für das Beladen
oder Hinzufügen von Zubehör an
Ihren Motorroller:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze von CS50Z
158kg (348,39lb), CS50 161kg (355lb)
nicht überschreiten. Innerhalb dieser
Gewichtsbegrenzung ist Folgendes
zu beachten:
Das Gewicht von Gepäck und
Zubehör sollte so niedrig und
nahe wie möglich am Motorroller
gehalten werden. Stellen Sie
sicher, daß das Gewicht so
gleichmäßig wie möglich auf bei-
den Seiten des Motorrollers ver-
teilt wird, um Ungleichgewicht
oder Instabilität auf ein Mindest-
maß zu halten.
Sich verlagernde Gewichte, kön-
nen ein plötzliches Ungleichge-wicht schaffen. Sicherstellen,
daß Zubehör und Gepäck sicher
am Motorroller befestigt ist,
bevor Sie losfahren. Zubehör-
und Gepäckhalterungen häufig
kontrollieren.
Niemals große oder schwere
Gegenstände am Lenker, an der
Teleskopgabel oder an der Vor-
derradabdeckung befestigen.
Solche Gegenstände können ins-
tabilen Umgang oder langsame
Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden
speziell zur Verwendung an diesem
Motorroller entwickelt. Da Yamaha
nicht alles andere Zubehör, das erhäl-
tlich sein könnte, testen kann, sind
Sie selbst verantwortlich für die richti-
ge Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei
der Auswahl und dem Einbau von
Zubehör äußerste Vorsicht walten las-
sen.
1
SICHERHEITSINFORMATIONEN t
1-3
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 1-3

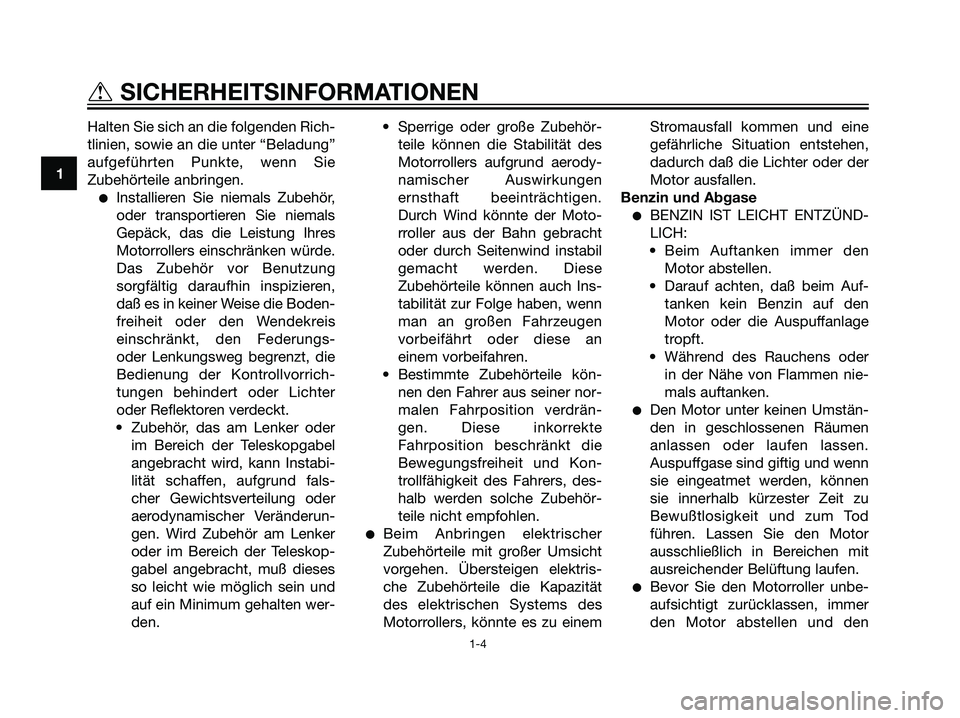

Halten Sie sich an die folgenden Rich-
tlinien, sowie an die unter “Beladung”
aufgeführten Punkte, wenn Sie
Zubehörteile anbringen.
Installieren Sie niemals Zubehör,
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrollers einschränken würde.
Das Zubehör vor Benutzung
sorgfältig daraufhin inspizieren,
daß es in keiner Weise die Boden-
freiheit oder den Wendekreis
einschränkt, den Federungs-
oder Lenkungsweg begrenzt, die
Bedienung der Kontrollvorrich-
tungen behindert oder Lichter
oder Reflektoren verdeckt.
• Zubehör, das am Lenker oder
im Bereich der Teleskopgabel
angebracht wird, kann Instabi-
lität schaffen, aufgrund fals-
cher Gewichtsverteilung oder
aerodynamischer Veränderun-
gen. Wird Zubehör am Lenker
oder im Bereich der Teleskop-
gabel angebracht, muß dieses
so leicht wie möglich sein und
auf ein Minimum gehalten wer-
den.• Sperrige oder große Zubehör-
teile können die Stabilität des
Motorrollers aufgrund aerody-
namischer Auswirkungen
ernsthaft beeinträchtigen.
Durch Wind könnte der Moto-
rroller aus der Bahn gebracht
oder durch Seitenwind instabil
gemacht werden. Diese
Zubehörteile können auch Ins-
tabilität zur Folge haben, wenn
man an großen Fahrzeugen
vorbeifährt oder diese an
einem vorbeifahren.
• Bestimmte Zubehörteile kön-
nen den Fahrer aus seiner nor-
malen Fahrposition verdrän-
gen. Diese inkorrekte
Fahrposition beschränkt die
Bewegungsfreiheit und Kon-
trollfähigkeit des Fahrers, des-
halb werden solche Zubehör-
teile nicht empfohlen.
Beim Anbringen elektrischer
Zubehörteile mit großer Umsicht
vorgehen. Übersteigen elektris-
che Zubehörteile die Kapazität
des elektrischen Systems des
Motorrollers, könnte es zu einemStromausfall kommen und eine
gefährliche Situation entstehen,
dadurch daß die Lichter oder der
Motor ausfallen.
Benzin und Abgase
BENZIN IST LEICHT ENTZÜND-
LICH:
• Beim Auftanken immer den
Motor abstellen.
• Darauf achten, daß beim Auf-
tanken kein Benzin auf den
Motor oder die Auspuffanlage
tropft.
• Während des Rauchens oder
in der Nähe von Flammen nie-
mals auftanken.
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen oder laufen lassen.
Auspuffgase sind giftig und wenn
sie eingeatmet werden, können
sie innerhalb kürzester Zeit zu
Bewußtlosigkeit und zum Tod
führen. Lassen Sie den Motor
ausschließlich in Bereichen mit
ausreichender Belüftung laufen.
Bevor Sie den Motorroller unbe-
aufsichtigt zurücklassen, immer
den Motor abstellen und den
1
tSICHERHEITSINFORMATIONEN
1-4
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 1-4

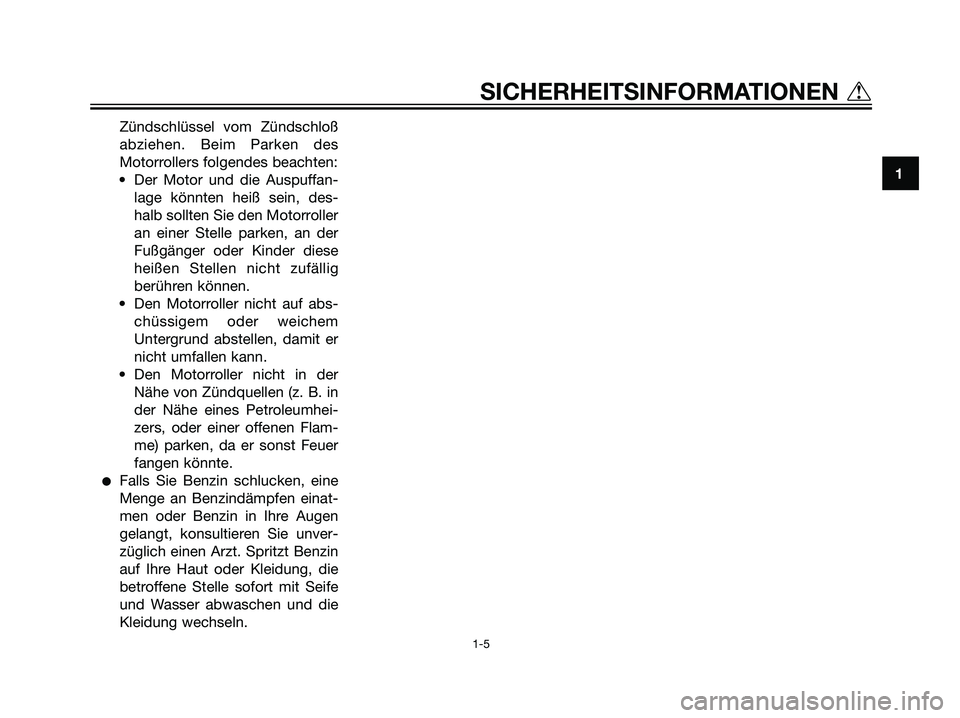

Zündschlüssel vom Zündschloß
abziehen. Beim Parken des
Motorrollers folgendes beachten:
• Der Motor und die Auspuffan-
lage könnten heiß sein, des-
halb sollten Sie den Motorroller
an einer Stelle parken, an der
Fußgänger oder Kinder diese
heißen Stellen nicht zufällig
berühren können.
• Den Motorroller nicht auf abs-
chüssigem oder weichem
Untergrund abstellen, damit er
nicht umfallen kann.
• Den Motorroller nicht in der
Nähe von Zündquellen (z. B. in
der Nähe eines Petroleumhei-
zers, oder einer offenen Flam-
me) parken, da er sonst Feuer
fangen könnte.
Falls Sie Benzin schlucken, eine
Menge an Benzindämpfen einat-
men oder Benzin in Ihre Augen
gelangt, konsultieren Sie unver-
züglich einen Arzt. Spritzt Benzin
auf Ihre Haut oder Kleidung, die
betroffene Stelle sofort mit Seife
und Wasser abwaschen und die
Kleidung wechseln.
1
SICHERHEITSINFORMATIONEN t
1-5
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 1-5

GAU10410

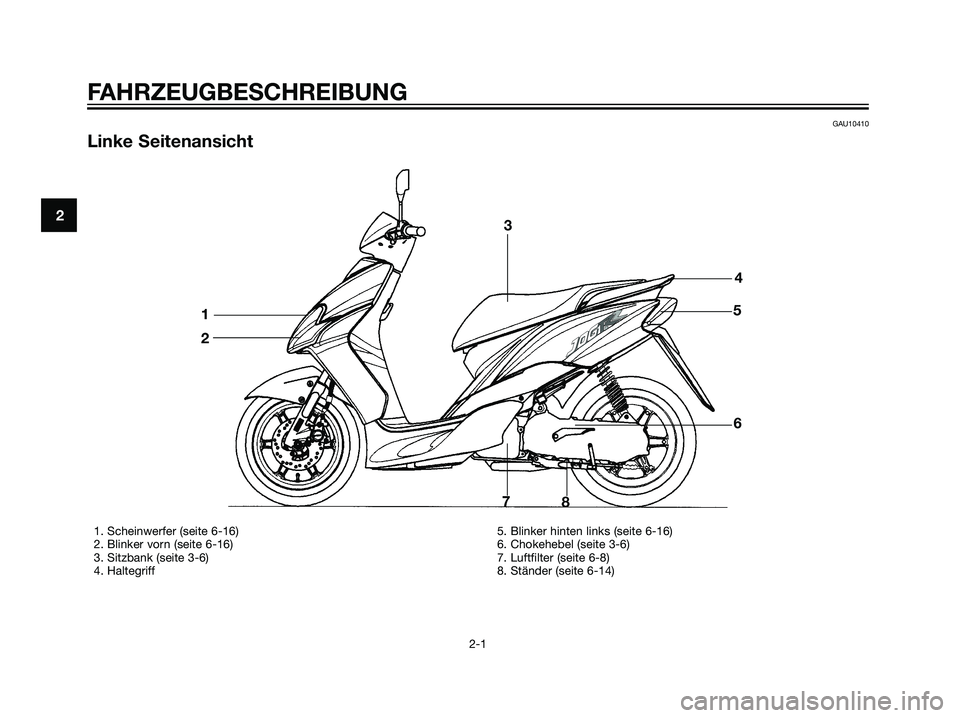

Linke Seitenansicht
FAHRZEUGBESCHREIBUNG
2-1
2
1. Scheinwerfer (seite 6-16)
2. Blinker vorn (seite 6-16)
3. Sitzbank (seite 3-6)
4. Haltegriff5. Blinker hinten links (seite 6-16)
6. Chokehebel (seite 3-6)
7. Luftfilter (seite 6-8)
8. Ständer (seite 6-14)
1
2
3
4
5
6
87
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 12

GAU10420

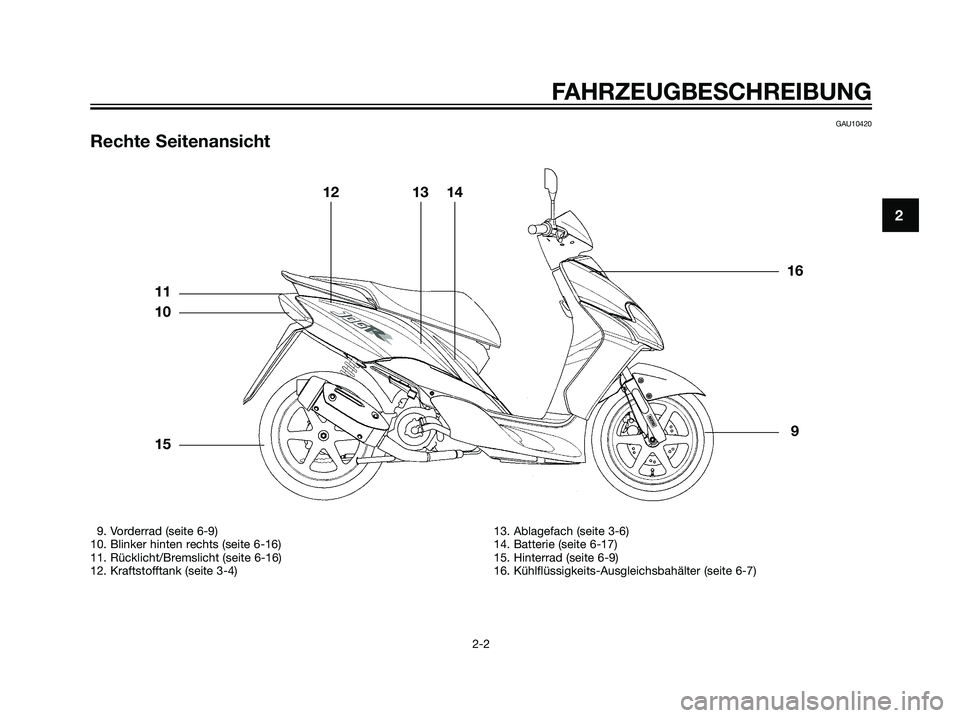

Rechte Seitenansicht
FAHRZEUGBESCHREIBUNG
2-2
2
9. Vorderrad (seite 6-9)
10. Blinker hinten rechts (seite 6-16)
11. Rücklicht/Bremslicht (seite 6-16)
12. Kraftstofftank (seite 3-4)13. Ablagefach (seite 3-6)
14. Batterie (seite 6-17)
15. Hinterrad (seite 6-9)
16. Kühlflüssigkeits-Ausgleichsbahälter (seite 6-7)
15
10 1112 13 14
16
9
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 13

GAU10430

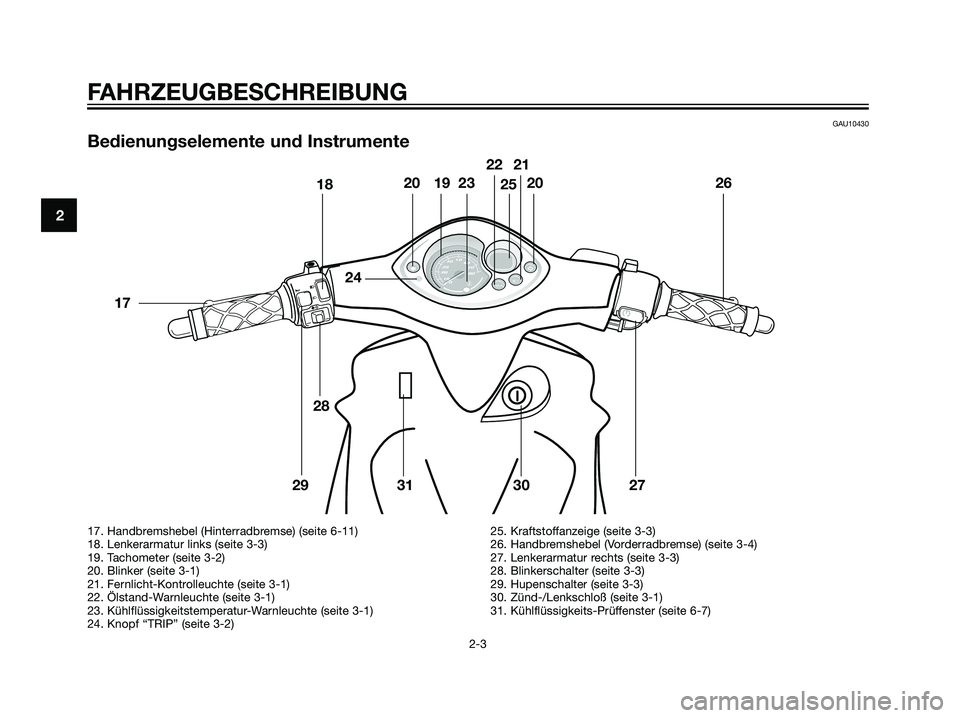

Bedienungselemente und Instrumente
FAHRZEUGBESCHREIBUNG
2-3
2
17. Handbremshebel (Hinterradbremse) (seite 6-11)
18. Lenkerarmatur links (seite 3-3)
19. Tachometer (seite 3-2)
20. Blinker (seite 3-1)
21. Fernlicht-Kontrolleuchte (seite 3-1)
22. Ölstand-Warnleuchte (seite 3-1)
23. Kühlflüssigkeitstemperatur-Warnleuchte (seite 3-1)
24. Knopf “TRIP” (seite 3-2)25. Kraftstoffanzeige (seite 3-3)
26. Handbremshebel (Vorderradbremse) (seite 3-4)
27. Lenkerarmatur rechts (seite 3-3)
28. Blinkerschalter (seite 3-3)
29. Hupenschalter (seite 3-3)
30. Zünd-/Lenkschloß (seite 3-1)
31. Kühlflüssigkeits-Prüffenster (seite 6-7)
kb
ajd
z
c4050
30
10 2060
70
80
0
y
17
2928
31 30 2726
20 21
25 23 19 20
18
2422
5RW-F8199-G3.qxd 08/09/2005 18:26 Página 14
