2006 YAMAHA FJR1300A Betriebsanleitungen (in German)

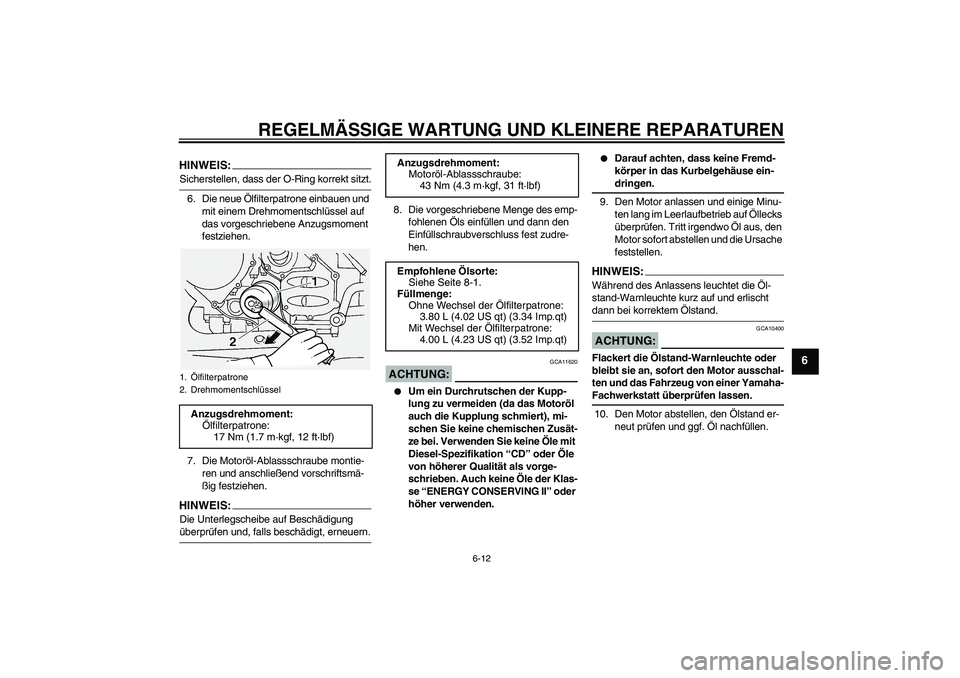

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
7. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
1.Ölfilterpatrone
2. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt) (3.52 Imp.qt)
U3P6G0G0.book Page 12 Tuesday, January 24, 2006 9:08 AM

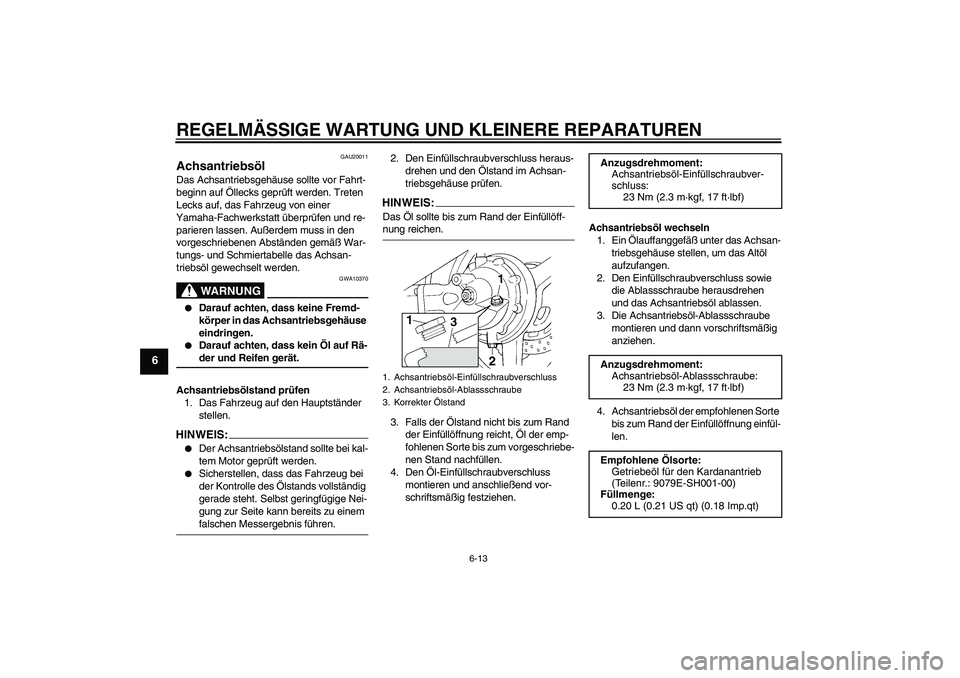

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
GAU20011
Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle das Achsan-
triebsöl gewechselt werden.
WARNUNG
GWA10370


Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.


Darauf achten, dass kein Öl auf Rä-der und Reifen gerät.
Achsantriebsölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS:

Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.


Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem falschen Messergebnis führen.2. Den Einfüllschraubverschluss heraus-
drehen und den Ölstand im Achsan-
triebsgehäuse prüfen.
HINWEIS:Das Öl sollte bis zum Rand der Einfüllöff-nung reichen.
3. Falls der Ölstand nicht bis zum Rand
der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschriebe-
nen Stand nachfüllen.
4. Den Öl-Einfüllschraubverschluss
montieren und anschließend vor-
schriftsmäßig festziehen.Achsantriebsöl wechseln
1. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
2. Den Einfüllschraubverschluss sowie
die Ablassschraube herausdrehen
und das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablassschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sorte
bis zum Rand der Einfüllöffnung einfül-
len.1. Achsantriebsöl-Einfüllschraubverschluss
2. Achsantriebsöl-Ablassschraube
3. Korrekter Ölstand
Anzugsdrehmoment:
Achsantriebsöl-Einfüllschraubver-
schluss:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Anzugsdrehmoment:
Achsantriebsöl-Ablassschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Empfohlene Ölsorte:
Getriebeöl für den Kardanantrieb
(Teilenr.: 9079E-SH001-00)
Füllmenge:
0.20 L (0.21 US qt) (0.18 Imp.qt)
U3P6G0G0.book Page 13 Tuesday, January 24, 2006 9:08 AM

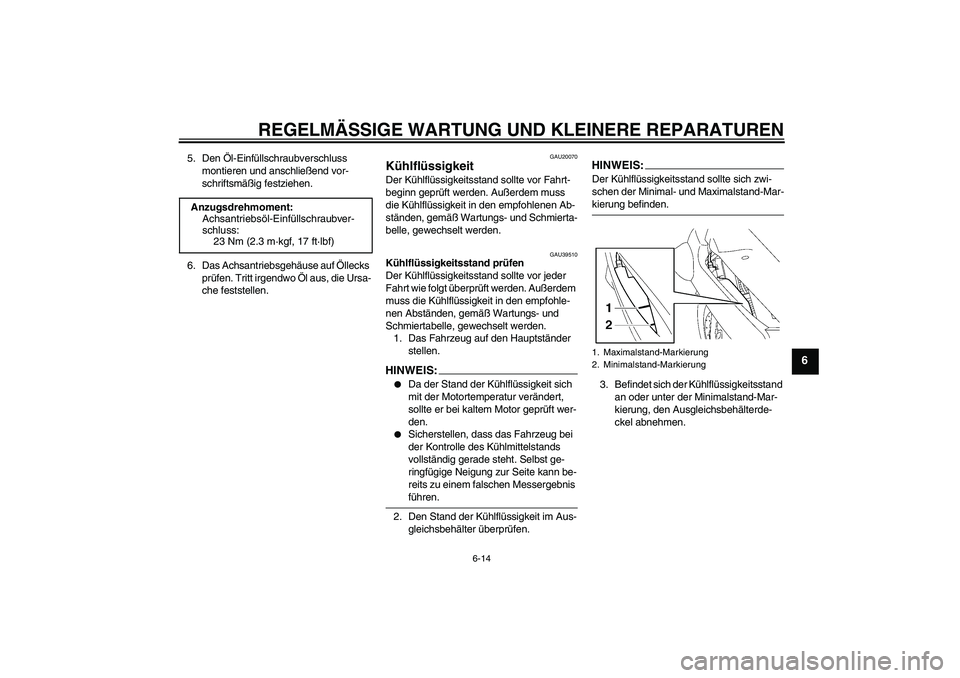

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
5. Den Öl-Einfüllschraubverschluss
montieren und anschließend vor-
schriftsmäßig festziehen.
6. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU39510
Kühlflüssigkeitsstand prüfen
Der Kühlflüssigkeitsstand sollte vor jeder
Fahrt wie folgt überprüft werden. Außerdem
muss die Kühlflüssigkeit in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden.
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:

Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand
an oder unter der Minimalstand-Mar-
kierung, den Ausgleichsbehälterde-
ckel abnehmen. Anzugsdrehmoment:
Achsantriebsöl-Einfüllschraubver-
schluss:
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Maximalstand-Markierung
2. Minimalstand-Markierung
U3P6G0G0.book Page 14 Tuesday, January 24, 2006 9:08 AM

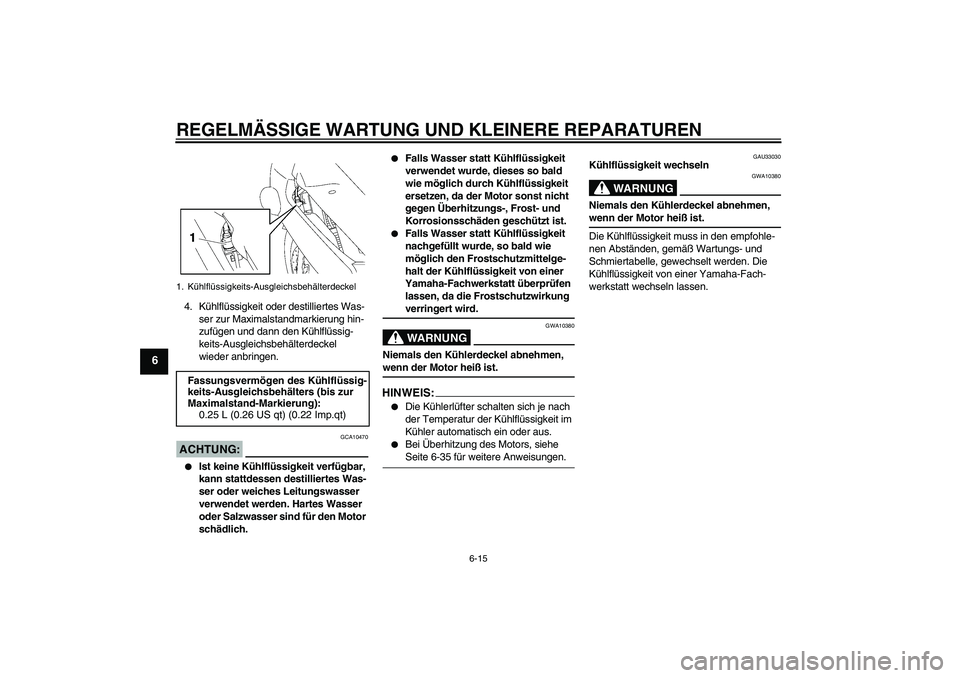

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
4. Kühlflüssigkeit oder destilliertes Was-
ser zur Maximalstandmarkierung hin-
zufügen und dann den Kühlflüssig-
keits-Ausgleichsbehälterdeckel
wieder anbringen.ACHTUNG:
GCA10470


Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.


Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.


Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.HINWEIS:

Die Kühlerlüfter schalten sich je nach
der Temperatur der Kühlflüssigkeit im
Kühler automatisch ein oder aus.


Bei Überhitzung des Motors, siehe Seite 6-35 für weitere Anweisungen.
GAU33030
Kühlflüssigkeit wechseln
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3P6G0G0.book Page 15 Tuesday, January 24, 2006 9:08 AM

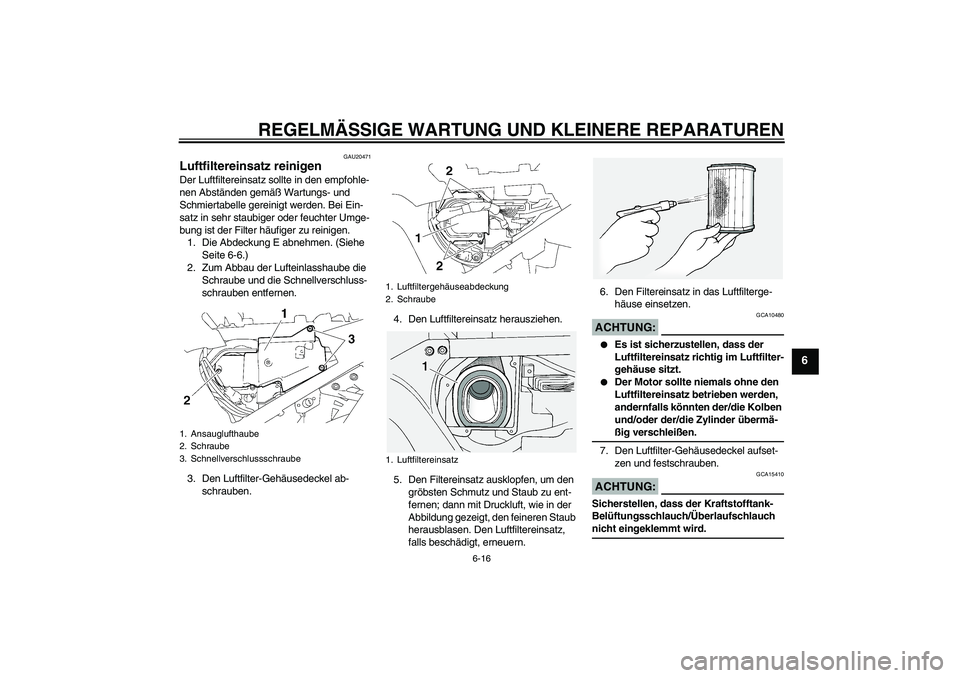

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU20471
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
1. Die Abdeckung E abnehmen. (Siehe
Seite 6-6.)
2. Zum Abbau der Lufteinlasshaube die
Schraube und die Schnellverschluss-
schrauben entfernen.
3. Den Luftfilter-Gehäusedeckel ab-
schrauben.4. Den Luftfiltereinsatz herausziehen.
5. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.6. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:
GCA10480


Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.


Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
7. Den Luftfilter-Gehäusedeckel aufset-
zen und festschrauben.
ACHTUNG:
GCA15410
Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch/Überlaufschlauch nicht eingeklemmt wird.
1. Ansauglufthaube
2. Schraube
3. Schnellverschlussschraube
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
U3P6G0G0.book Page 16 Tuesday, January 24, 2006 9:08 AM

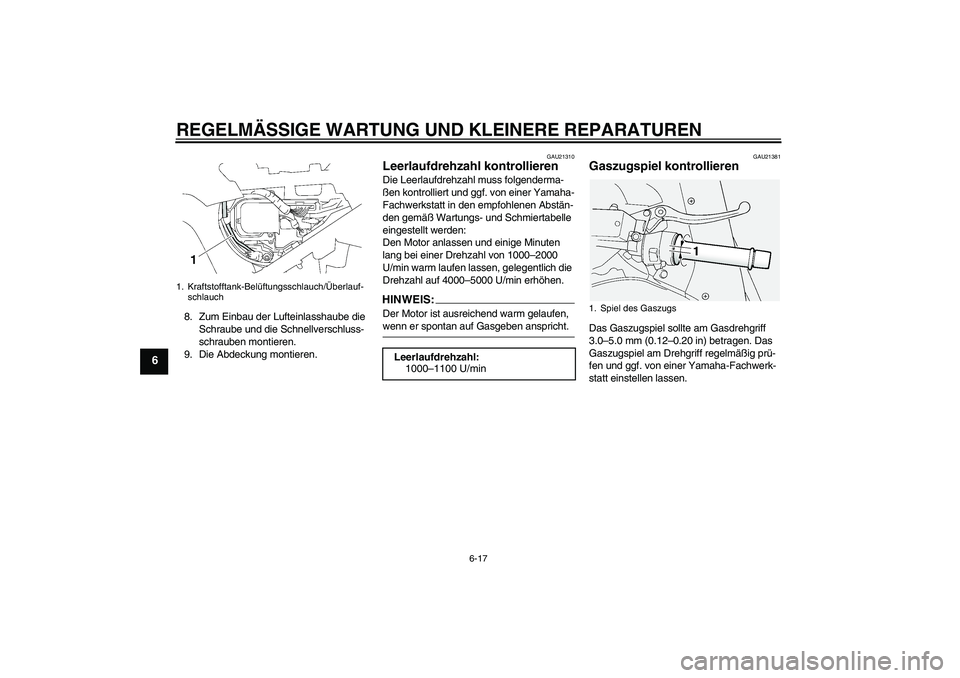

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
8. Zum Einbau der Lufteinlasshaube die
Schraube und die Schnellverschluss-
schrauben montieren.
9. Die Abdeckung montieren.
GAU21310
Leerlaufdrehzahl kontrollieren Die Leerlaufdrehzahl muss folgenderma-
ßen kontrolliert und ggf. von einer Yamaha-
Fachwerkstatt in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
eingestellt werden:
Den Motor anlassen und einige Minuten
lang bei einer Drehzahl von 1000–2000
U/min warm laufen lassen, gelegentlich die
Drehzahl auf 4000–5000 U/min erhöhen.HINWEI
S:
Der Motor ist ausreichend warm gelaufen, wenn er spontan auf Gasgeben anspricht.
GAU21381
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
Leerlaufdrehzahl:
1000–1100 U/min
1. Spiel des Gaszugs
U3P6G0G0.book Page 17 Tuesday, January 24, 2006 9:08 AM

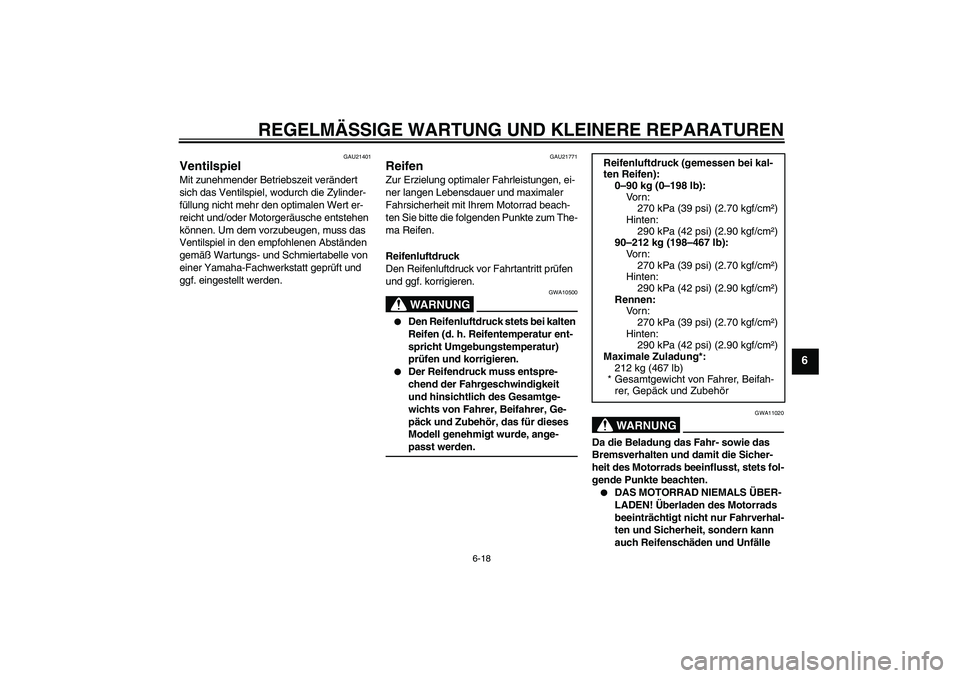

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21771
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500


Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
270 kPa (39 psi) (2.70 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
90–212 kg (198–467 lb):
Vo r n :
270 kPa (39 psi) (2.70 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vo r n :
270 kPa (39 psi) (2.70 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Maximale Zuladung*:
212 kg (467 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
U3P6G0G0.book Page 18 Tuesday, January 24, 2006 9:08 AM

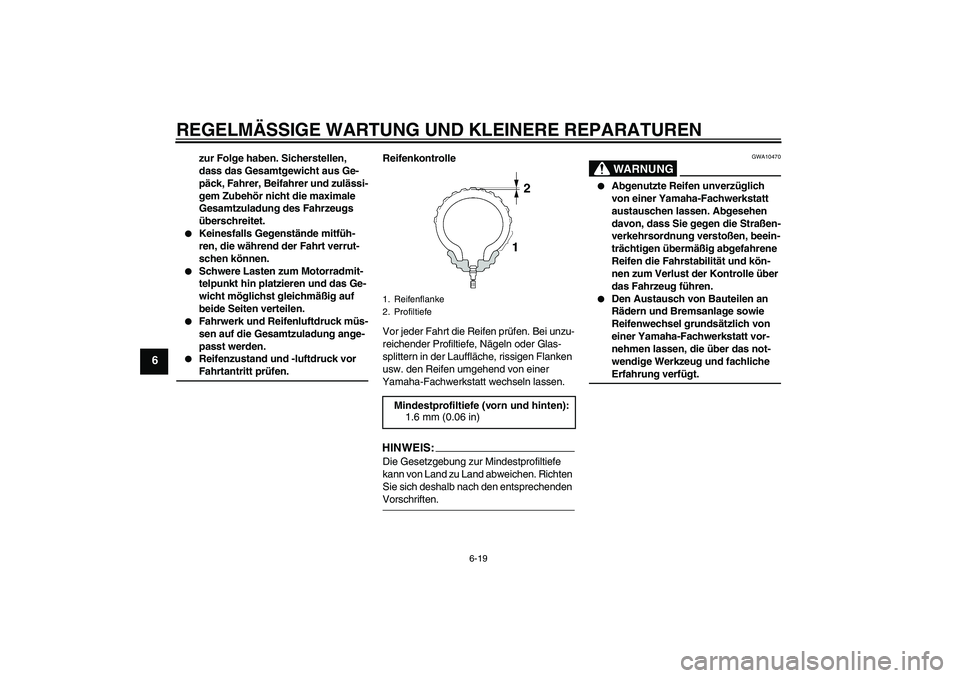

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-
gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.


Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.


Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.


Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.


Reifenzustand und -luftdruck vor Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
WARNUNG
GWA10470


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U3P6G0G0.book Page 19 Tuesday, January 24, 2006 9:08 AM
