2006 YAMAHA CYGNUS 125 Manuale duso (in Italian)

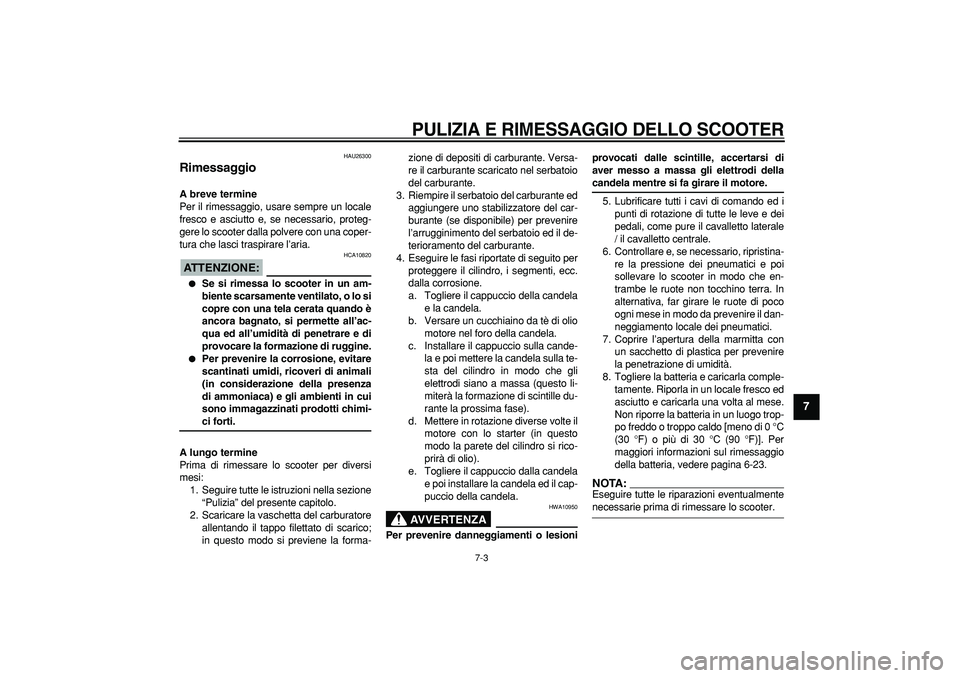

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
2
3
4
5
6
78
9

HAU26300
Rimessaggio
A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una coper-
tura che lasci traspirare l’aria.
ATTENZIONE:

HCA10820

Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.

Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza
di ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Scaricare la vaschetta del carburatore
allentando il tappo filettato di scarico;
in questo modo si previene la forma-zione di depositi di carburante. Versa-
re il carburante scaricato nel serbatoio
del carburante.
3. Riempire il serbatoio del carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio ed il de-
terioramento del carburante.
4. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio della candela
e la candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio sulla cande-
la e poi mettere la candela sulla te-
sta del cilindro in modo che gli
elettrodi siano a massa (questo li-
miterà la formazione di scintille du-
rante la prossima fase).
d. Mettere in rotazione diverse volte il
motore con lo starter (in questo
modo la parete del cilindro si rico-
prirà di olio).
e. Togliere il cappuccio dalla candela
e poi installare la candela ed il cap-
puccio della candela.
AVVERTENZA

HWA10950
Per prevenire danneggiamenti o lesioniprovocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi della
candela mentre si fa girare il motore.
5. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
6. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare lo scooter in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
7. Coprire l’apertura della marmitta con
un sacchetto di plastica per prevenire
la penetrazione di umidità.
8. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-23.
NOTA:

Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare lo scooter.

8-1
1
2
3
4
5
6
7
8
9

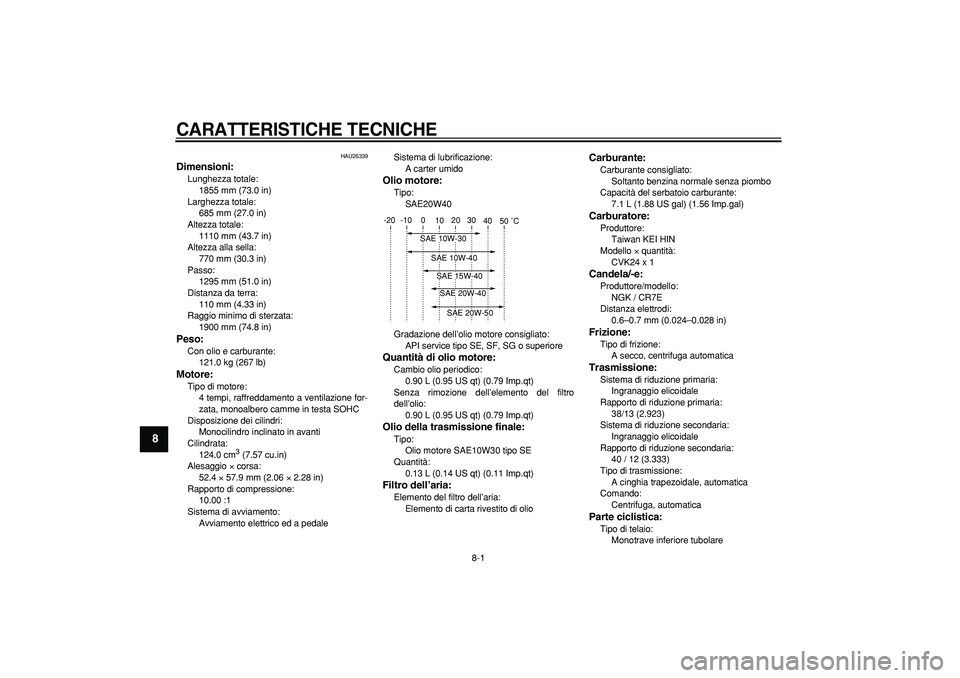

CARATTERISTICHE TECNICHE

HAU26339
Dimensioni:
Lunghezza totale:
1855 mm (73.0 in)
Larghezza totale:
685 mm (27.0 in)
Altezza totale:
1110 mm (43.7 in)
Altezza alla sella:
770 mm (30.3 in)
Passo:
1295 mm (51.0 in)
Distanza da terra:
110 mm (4.33 in)
Raggio minimo di sterzata:
1900 mm (74.8 in)
Peso:
Con olio e carburante:
121.0 kg (267 lb)
Motore:
Tipo di motore:
4 tempi, raffreddamento a ventilazione for-
zata, monoalbero camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
124.0 cm
3

(7.57 cu.in)
Alesaggio
×
corsa:
52.4
×
57.9 mm (2.06
×
2.28 in)
Rapporto di compressione:
10.00 :1
Sistema di avviamento:
Avviamento elettrico ed a pedaleSistema di lubrificazione:
A carter umido

Olio motore:
Tipo:
SAE20W40
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Cambio olio periodico:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Senza rimozione dell’elemento del filtro
dell’olio:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Olio della trasmissione finale:
Tipo:
Olio motore SAE10W30 tipo SE
Quantità:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito di olio
Carburante:
Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
7.1 L (1.88 US gal) (1.56 Imp.gal)
Carburatore:
Produttore:
Taiwan KEI HIN
Modello
×
quantità:
CVK24 x 1
Candela/-e:
Produttore/modello:
NGK / CR7E
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Frizione:
Tipo di frizione:
A secco, centrifuga automatica
Trasmissione:
Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
38/13 (2.923)
Sistema di riduzione secondaria:
Ingranaggio elicoidale
Rapporto di riduzione secondaria:
40 / 12 (3.333)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automatica
Parte ciclistica:
Tipo di telaio:
Monotrave inferiore tubolare
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

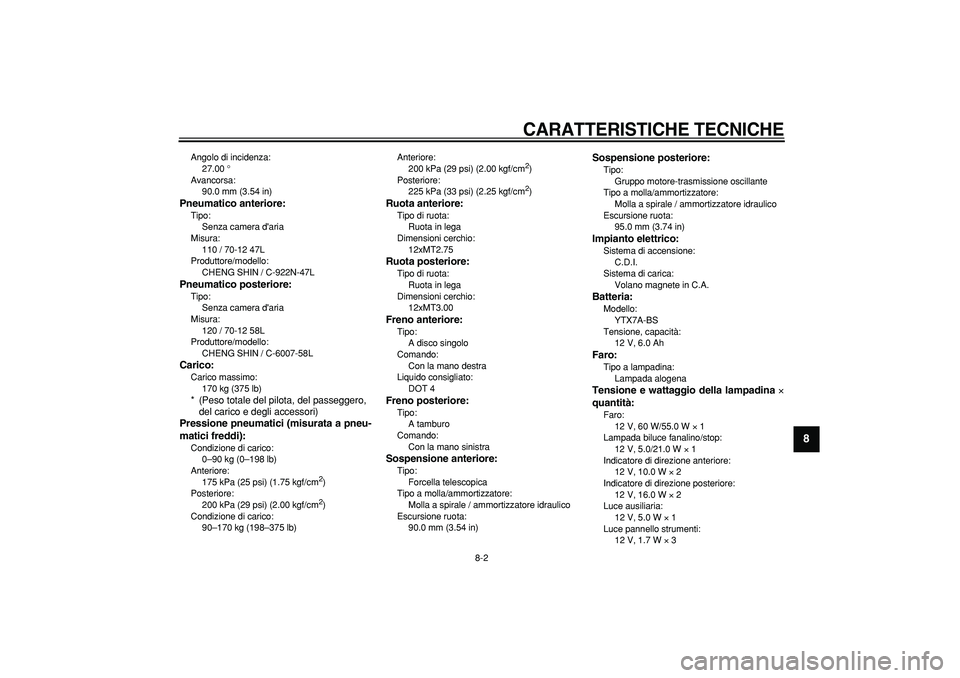

CARATTERISTICHE TECNICHE

8-2
2
3
4
5
6
7
89

Angolo di incidenza:
27.00 °
Avancorsa:
90.0 mm (3.54 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
110 / 70-12 47L
Produttore/modello:
CHENG SHIN / C-922N-47L
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
120 / 70-12 58L
Produttore/modello:
CHENG SHIN / C-6007-58L
Carico:
Carico massimo:
170 kg (375 lb)
* (Peso totale del pilota, del passeggero,
del carico e degli accessori)

Pressione pneumatici (misurata a pneu-
matici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Posteriore:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Condizione di carico:
90–170 kg (198–375 lb)Anteriore:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Posteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
12xMT2.75
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
12xMT3.00
Freno anteriore:
Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A tamburo
Comando:
Con la mano sinistra
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
90.0 mm (3.54 in)
Sospensione posteriore:
Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
95.0 mm (3.74 in)
Impianto elettrico:
Sistema di accensione:
C.D.I.
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
YTX7A-BS
Tensione, capacità:
12 V, 6.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione e wattaggio della lampadina
×
quantità:
Faro:
12 V, 60 W/55.0 W
×
1
Lampada biluce fanalino/stop:
12 V, 5.0/21.0 W
×
1
Indicatore di direzione anteriore:
12 V, 10.0 W
×
2
Indicatore di direzione posteriore:
12 V, 16.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
1
Luce pannello strumenti:
12 V, 1.7 W
×
3

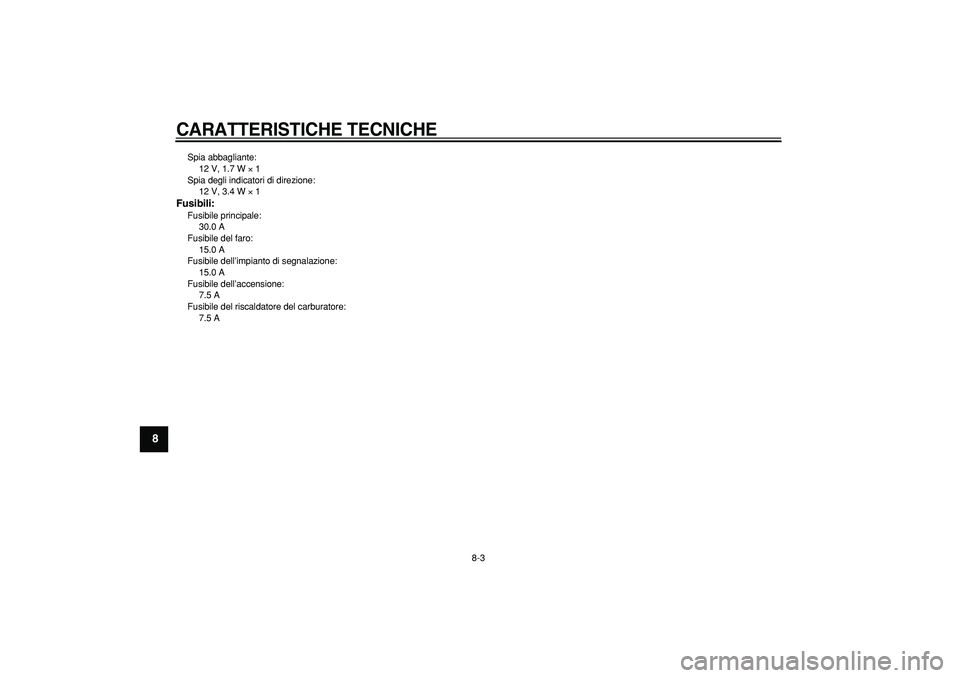

CARATTERISTICHE TECNICHE

8-3
1
2
3
4
5
6
7
8
9

Spia abbagliante:
12 V, 1.7 W
×
1
Spia degli indicatori di direzione:
12 V, 3.4 W
×
1

Fusibili:
Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
7.5 A
Fusibile del riscaldatore del carburatore:
7.5 A

9-1
2
3
4
5
6
7
8
9

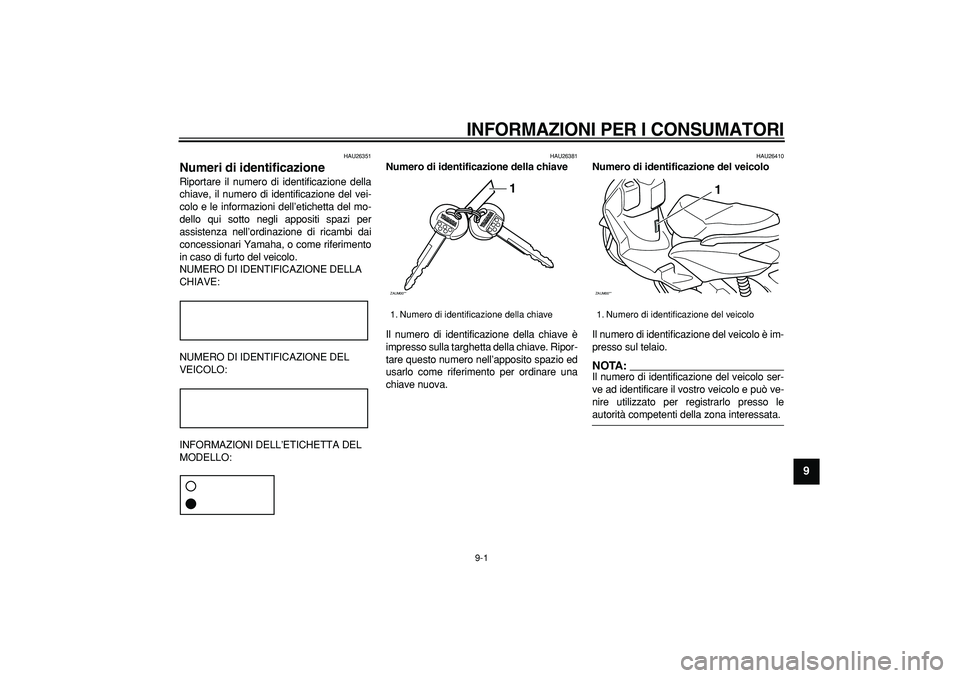

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è im-
presso sul telaio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per registrarlo presso le
autorità competenti della zona interessata.
1. Numero di identificazione della chiave
ZAUM00**
1

1. Numero di identificazione del veicolo
ZAUM00**
1

INFORMAZIONI PER I CONSUMATORI

9-2
1
2
3
4
5
6
7
8
9

HAUT1440

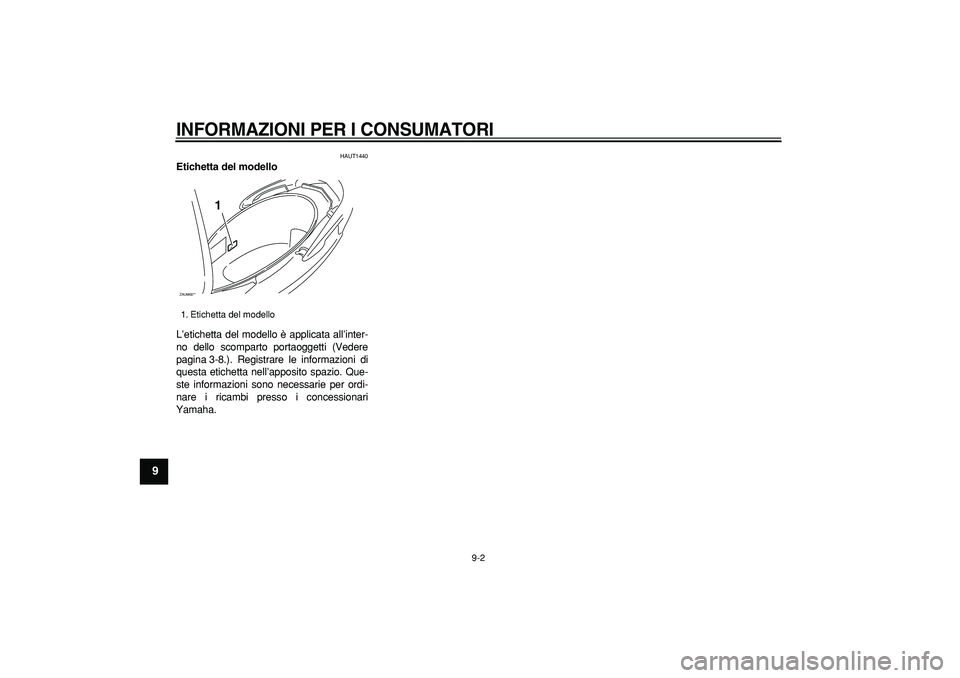

Etichetta del modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti (Vedere
pagina 3-8.). Registrare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.
1. Etichetta del modello
ZAUM00**
1

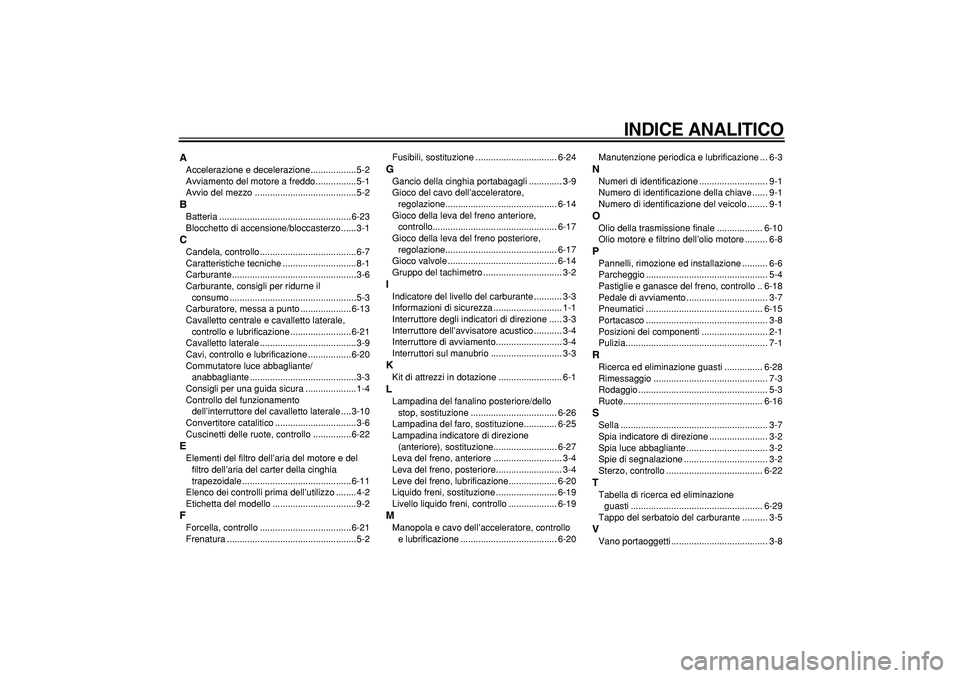

INDICE ANALITICO

A
Accelerazione e decelerazione..................5-2
Avviamento del motore a freddo ................5-1
Avvio del mezzo ........................................5-2
B
Batteria ....................................................6-23
Blocchetto di accensione/bloccasterzo......3-1
C
Candela, controllo ......................................6-7
Caratteristiche tecniche .............................8-1
Carburante .................................................3-6
Carburante, consigli per ridurne il
consumo ..................................................5-3
Carburatore, messa a punto ....................6-13
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ........................6-21
Cavalletto laterale ......................................3-9
Cavi, controllo e lubrificazione .................6-20
Commutatore luce abbagliante/
anabbagliante ..........................................3-3
Consigli per una guida sicura ....................1-4
Controllo del funzionamento
dell’interruttore del cavalletto laterale ....3-10
Convertitore catalitico ................................3-6
Cuscinetti delle ruote, controllo ...............6-22
E
Elementi del filtro dell’aria del motore e del
filtro dell’aria del carter della cinghia
trapezoidale ...........................................6-11
Elenco dei controlli prima dell’utilizzo ........4-2
Etichetta del modello .................................9-2
F
Forcella, controllo ....................................6-21
Frenatura ...................................................5-2Fusibili, sostituzione ................................ 6-24
G
Gancio della cinghia portabagagli ............. 3-9
Gioco del cavo dell’acceleratore,
regolazione............................................ 6-14
Gioco della leva del freno anteriore,
controllo................................................. 6-17
Gioco della leva del freno posteriore,
regolazione............................................ 6-17
Gioco valvole ........................................... 6-14
Gruppo del tachimetro ............................... 3-2
I
Indicatore del livello del carburante ........... 3-3
Informazioni di sicurezza ........................... 1-1
Interruttore degli indicatori di direzione ..... 3-3
Interruttore dell’avvisatore acustico ........... 3-4
Interruttore di avviamento.......................... 3-4
Interruttori sul manubrio ............................ 3-3
K
Kit di attrezzi in dotazione ......................... 6-1
L
Lampadina del fanalino posteriore/dello
stop, sostituzione .................................. 6-26
Lampadina del faro, sostituzione............. 6-25
Lampadina indicatore di direzione
(anteriore), sostituzione......................... 6-27
Leva del freno, anteriore ........................... 3-4
Leva del freno, posteriore.......................... 3-4
Leve del freno, lubrificazione................... 6-20
Liquido freni, sostituzione ........................ 6-19
Livello liquido freni, controllo ................... 6-19
M
Manopola e cavo dell’acceleratore, controllo
e lubrificazione ...................................... 6-20Manutenzione periodica e lubrificazione ... 6-3
N
Numeri di identificazione ........................... 9-1
Numero di identificazione della chiave ...... 9-1
Numero di identificazione del veicolo ........ 9-1
O
Olio della trasmissione finale .................. 6-10
Olio motore e filtrino dell’olio motore ......... 6-8
P
Pannelli, rimozione ed installazione .......... 6-6
Parcheggio ................................................ 5-4
Pastiglie e ganasce del freno, controllo .. 6-18
Pedale di avviamento ................................ 3-7
Pneumatici .............................................. 6-15
Portacasco ................................................ 3-8
Posizioni dei componenti .......................... 2-1
Pulizia........................................................ 7-1
R
Ricerca ed eliminazione guasti ............... 6-28
Rimessaggio ............................................. 7-3
Rodaggio ................................................... 5-3
Ruote....................................................... 6-16
S
Sella .......................................................... 3-7
Spia indicatore di direzione ....................... 3-2
Spia luce abbagliante ................................ 3-2
Spie di segnalazione ................................. 3-2
Sterzo, controllo ...................................... 6-22
T
Tabella di ricerca ed eliminazione
guasti .................................................... 6-29
Tappo del serbatoio del carburante .......... 3-5
V
Vano portaoggetti ...................................... 3-8
