REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
2
3
4
5
67
8
9

Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel festschrauben und
dann vorschriftsmäßig festziehen.
HINWEIS:

Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
5. Die Abdeckung montieren.
GAUT1350
Motoröl und Ölsieb
Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muß in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und das Ölsieb gereinigt werden. Das
Motoröl muß außerdem nach den ersten
1000 km (600 mi) und sobald die Ölwech-
sel-Intervallanzeige von grün auf rot wech-
selt erneuert werden. Die
Ölwechsel-Intervallanzeige muß nach den
ersten 1000 km (600 mi) auf Null zurückge-
stellt werden. (Für Verfahren zum Zurück-
stellen, siehe Seite 3-2.)
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS:

Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-
gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
Empfohlene Zündkerze:
NGK / CR7E
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
ZAUM00**
1

Anzugsdrehmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
1
2
3
4
5
6
7
8
9

schraubverschluß herausdrehen, den
Meßstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEIS:

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Meßstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluß fest zudrehen.
Motoröl wechseln und Ölsieb reinigen
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluß und die
Ablaßschraube herausdrehen, um das
Motoröl aus dem Kurbelgehäuse ab-
zulassen.
ACHTUNG:

GCA10410
Beim Entfernen der Motoröl-Ablaß-
schraube werden auch der O-Ring, die
Feder und der Ölfilter herauskommen.
Sicherstellen, daß Sie diese Teile nicht
verlieren.
4. Das Ölsieb in Lösungsmittel auswa-
schen, auf Beschädigung kontrollieren
und ggf. erneuern.
5. Den O-Ring auf Beschädigung über-
prüfen und ggf. erneuern.
6. Das Ölsieb, die Feder, den O-Ring,
1. Maximalstand-Markierung
2. Minimalstand-Markierung
ZAUM00**
1
2

1. Motoröl-Einfüllschraubverschluß
ZAUM00**
1

1. Motoröl-Ablaßschraube A
1. Motoröl-Ablaßschraube B
ZAUM00**
1
ZAUM00**
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
2
3
4
5
67
8
9

sowie die Motoröl-Ablaßschrauben
montieren und die Ablaßschrauben
anschließend vorschriftsmäßig fest-
ziehen.
HINWEIS:

Sicherstellen, daß der O-Ring korrekt sitzt.
7. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
ACHTUNG:

GCA11670

Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von
höherer Qualität als angegeben.
Auch keine Öle der Klasse “ENER-
GY CONSERVING II” oder höherverwenden.

Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse gelan-
gen.
8. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
9. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
10. Die Ölwechsel-Intervallanzeige zu-
rückstellen. (Für Verfahren zum Zu-
rückstellen, siehe Seite 3-2.)
HINWEIS:

Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige rot aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls), muß
die Anzeige nach dem Ölwechsel zurück-
gestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert.
GAU20060
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Ölundichtigkeit geprüft werden.
Bei einer Undichtigkeit den Motorroller von
einer Yamaha-Fachwerkstatt überprüfen
und reparieren lassen. Außerdem muß in
den vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, einige Minuten bei
der Fahrt warmlaufen lassen und dann
den Motor abstellen.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Öl aus dem Achsantriebsgehäuse
ablassen.
Anzugsdrehmoment:
Motoröl-Ablaßschraube A:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Motoröl-Ablaßschraube B:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
0.90 L (0.95 US qt) (0.79 Imp.qt)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
1
2
3
4
5
6
7
8
9

5. Die Achsgetriebeöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.6. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
WARNUNG

GWA11310

Darauf achten, daß keine Fremdkör-
per in das Achsantriebsgehäuse
eindringen.

Darauf achten, daß kein Öl auf Rä-
der und Reifen gerät.
7. Das Achsantriebsgehäuse auf Ölun-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.
GAUT1341
Luftfilter und Luftfiltereinsätze
des Riementriebgehäuses
Die Luftfilter und Luftfiltereinsätze des Rie-
mentriebgehäuses sollten in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei
übermäßig staubigem oder feuchten Ein-
satz sind die Filter häufiger zu reinigen.
Luftfiltereinsatz reinigen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der Ab-
bildung dargestellt, ausblasen.
1. Achsgetriebeöl-Einfüllschraubverschluß
1. Achsgetriebeöl-Ablaßschraube
Anzugsdrehmoment:
Achsgetriebeöl-Ablaßschraube:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
ZAUM00**
1
ZAUM00**
1

Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.13 L (0.14 US qt) (0.11 Imp.qt)
1. Luftfiltergehäuseabdeckung
2. Schraube
ZAUM00**
2(×6)
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

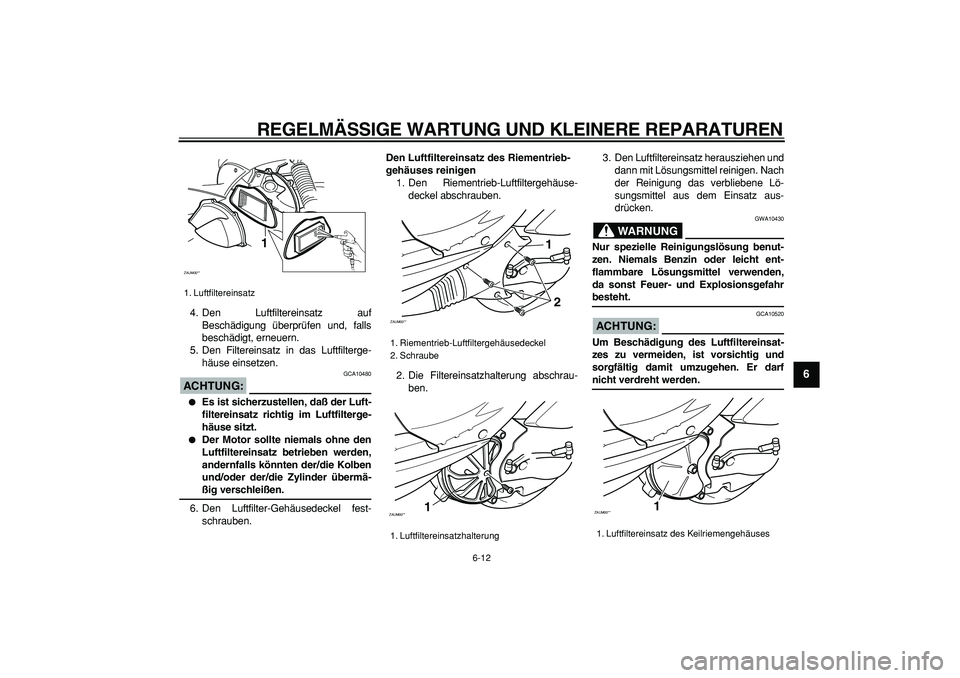

6-12
2
3
4
5
67
8
9

4. Den Luftfiltereinsatz auf
Beschädigung überprüfen und, falls
beschädigt, erneuern.
5. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:

GCA10480

Es ist sicherzustellen, daß der Luft-
filtereinsatz richtig im Luftfilterge-
häuse sitzt.

Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-
ßig verschleißen.
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Den Luftfiltereinsatz des Riementrieb-
gehäuses reinigen
1. Den Riementrieb-Luftfiltergehäuse-
deckel abschrauben.
2. Die Filtereinsatzhalterung abschrau-
ben.3. Den Luftfiltereinsatz herausziehen und
dann mit Lösungsmittel reinigen. Nach
der Reinigung das verbliebene Lö-
sungsmittel aus dem Einsatz aus-
drücken.
WARNUNG

GWA10430
Nur spezielle Reinigungslösung benut-
zen. Niemals Benzin oder leicht ent-
flammbare Lösungsmittel verwenden,
da sonst Feuer- und Explosionsgefahr
besteht.
ACHTUNG:

GCA10520
Um Beschädigung des Luftfiltereinsat-
zes zu vermeiden, ist vorsichtig und
sorgfältig damit umzugehen. Er darf
nicht verdreht werden.
1. Luftfiltereinsatz
ZAUM00**
1

1. Riementrieb-Luftfiltergehäusedeckel
2. Schraube
1. Luftfiltereinsatzhalterung
ZAUM00**
21
ZAUM00**
1

1. Luftfiltereinsatz des Keilriemengehäuses
ZAUM00**
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
1
2
3
4
5
6
7
8
9

4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann
überschüssiges Öl ausdrücken.
HINWEIS:

Der Luftfiltereinsatz soll lediglich feucht,
nicht triefend naß sein.
5. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
6. Die Filtereinsatzhalterung wieder fest-
schrauben.
7. Den Riementrieb-Luftfiltergehäuse-
deckel festschrauben.
GAU21300
Vergaser einstellen
Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Deshalb sollten alle
Einstellarbeiten einer Yamaha-Fachwerk-
statt vorbehalten bleiben, die über die not-
wendigen Kenntnisse und Erfahrungen
verfügt.
GAU21370
Gaszugspiel einstellen
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
HINWEIS:

Vor dem Prüfen des Gaszugspiels die Leer-
laufdrehzahl prüfen und ggf. korrigieren.
1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
3. Die Kontermutter festziehen.
Empfohlene Ölsorte:
Motoröl
1. Kontermutter
2. Einstellmutter des Gaszugspiels
ZAUM00**
1
2
(a)
(b)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
2
3
4
5
67
8
9

GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muß das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU33600
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG

GWA10500

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muß entsprechend
der Fahrgeschwindigkeit und hin-
sichtlich des Gesamtgewichts von
Fahrer, Beifahrer, Gepäck und Zu-
behör, das für dieses Modell geneh-
migt wurde, angepasst werden.
WARNUNG

GWA11200
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Fahrzeugs beeinflußt, stets fol-
gende Punkte beachten.

DAS FAHRZEUG NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge- Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2

)
90–170 kg (198–375 lb):
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Maximale Zuladung*:
170 kg (375 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
1
2
3
4
5
6
7
8
9

samtzuladung überschreitet.

Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.

Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.

Der Reifenluftdruck muß auf die Ge-
samtzuladung angepaßt werden.

Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flankenusw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:

Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit
Schlauchlos-Reifen bestückt.
WARNUNG

GWA10470

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstattaustauschen lassen. Abgesehen
davon, daß sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Fahrzeugkon-
trolle führen.

Den Austausch von Bauteilen an
Rädern und Bremsanlage, sowie
den Reifenwechsel, grundsätzlich
von einer Yamaha-Fachwerkstatt
vornehmen lassen, die über das
notwendige Werkzeug und fachli-
che Erfahrung verfügt.
1. Profiltiefe
2. Reifenflanke
ZAUM00**
1
2

Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
110 / 70-12 47L
Hersteller/Modell:
CHENG SHIN / C-922N-47L
Hinterreifen:
Größe:
120 / 70-12 58L
Hersteller/Modell:
CHENG SHIN / C-6007-58L
