5ML-F8199-G2
BEDIENUNGSANLEITUNG
XC125
PRINTED IN TAIWAN
2005~9µ0.3·1 !
(G)
5ML-F8199-G2cv.pmd2005/09/06, 10:56 3

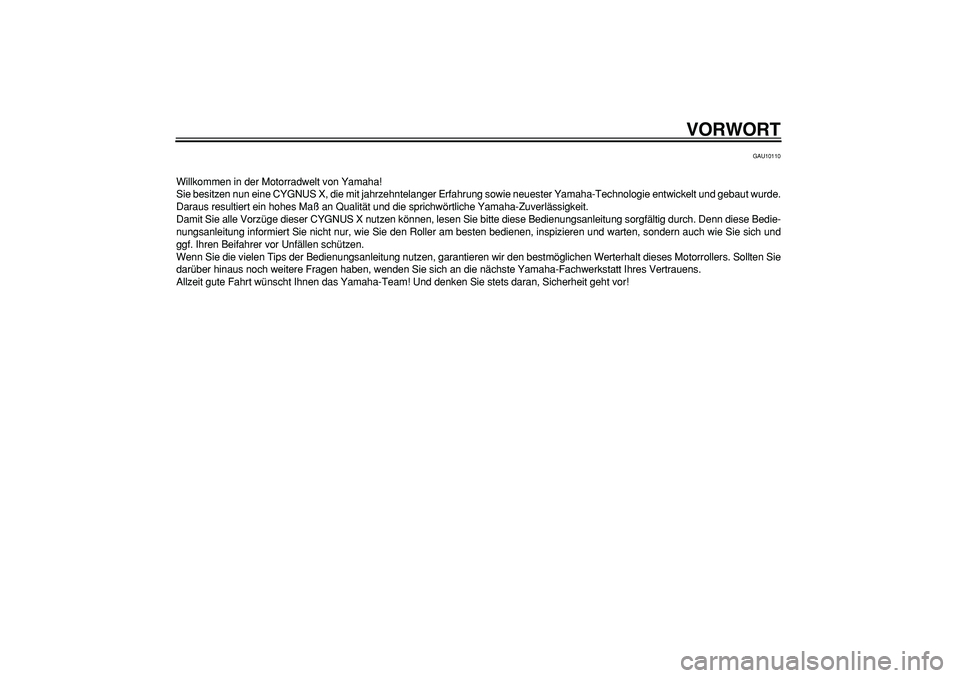

VORWORT
GAU10110
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine CYGNUS X, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser CYGNUS X nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie den Roller am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!

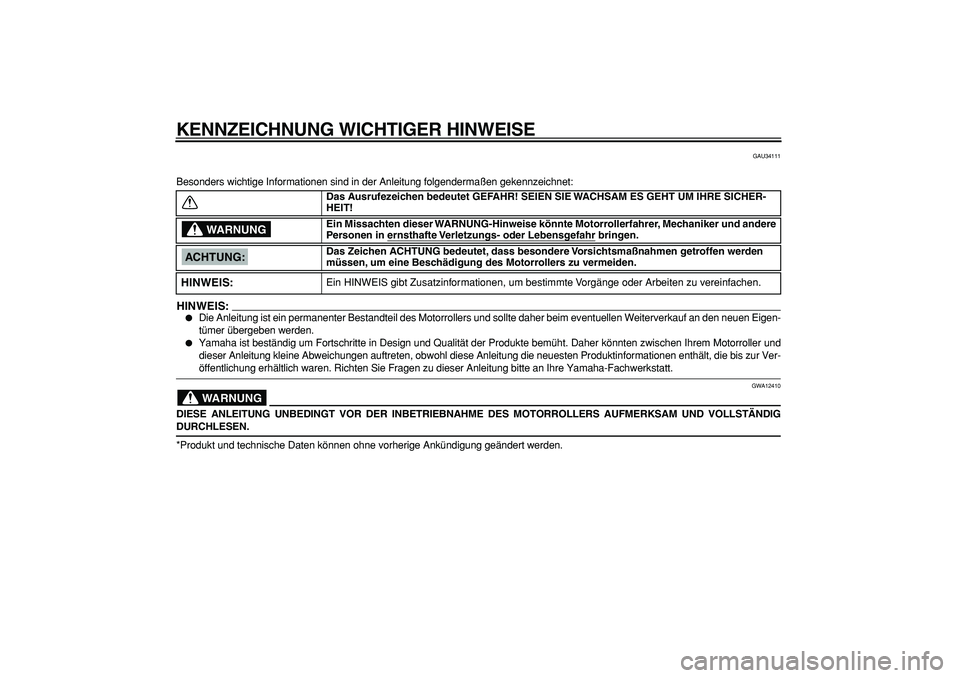

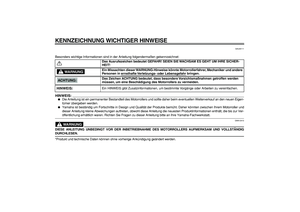

KENNZEICHNUNG WICHTIGER HINWEISE
GAU34111
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
HINWEIS:


Die Anleitung ist ein permanenter Bestandteil des Motorrollers und sollte daher beim eventuellen Weiterverkauf an den neuen Eigen-
tümer übergeben werden.

Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Ver-
öffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.
WARNUNG

GWA12410
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORROLLERS AUFMERKSAM UND VOLLSTÄNDIG
DURCHLESEN.
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorrollerfahrer, Mechaniker und andere
Personen in ernsthafte Verletzungs- oder Lebensg
efahr
bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrollers zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:HINWEIS:

KENNZEICHNUNG WICHTIGER HINWEISE
GAUT1390
CYGNUS X
Bedienungsanleitung
©2005 Yamaha Motor Taiwan Co., Ltd.
1. Auflage, September 2005
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung
der Yamaha Motor Taiwan Co., Ltd.
nicht gestattet.
Gedruckt in Taiwan.

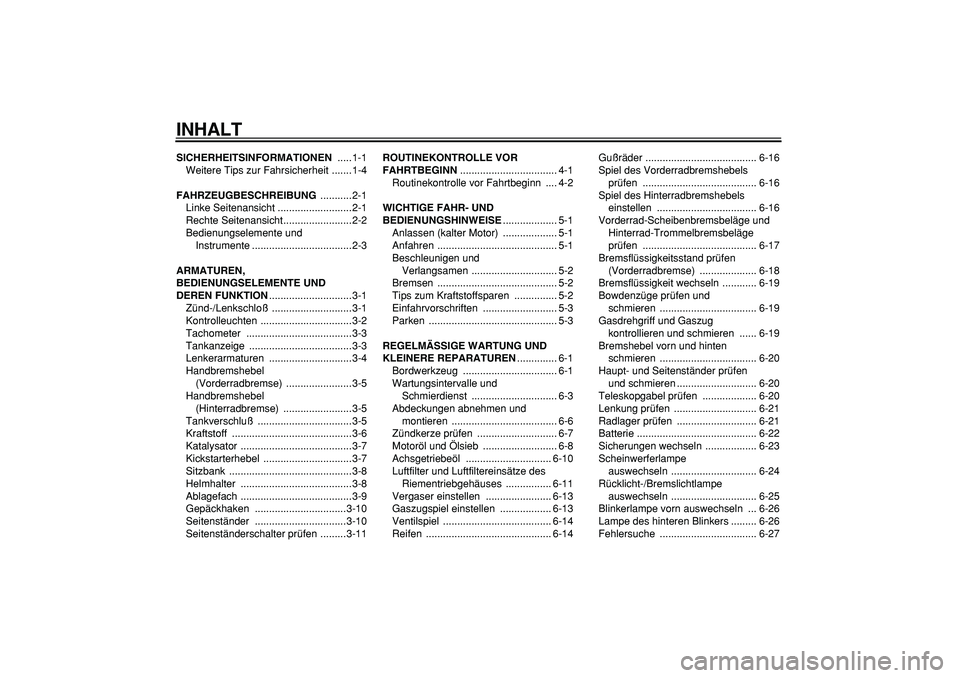

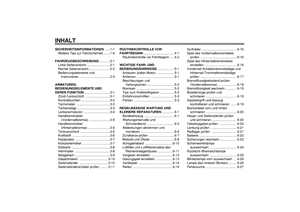

INHALT
SICHERHEITSINFORMATIONEN
.....1-1
Weitere Tips zur Fahrsicherheit .......1-4
FAHRZEUGBESCHREIBUNG
...........2-1
Linke Seitenansicht ..........................2-1

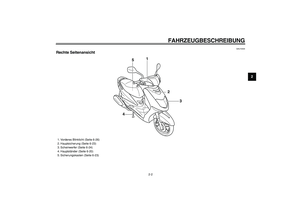

Rechte Seitenansicht........................2-2

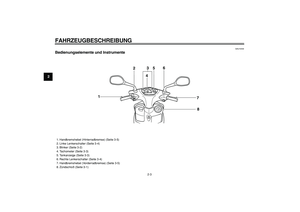

Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
.............................3-1

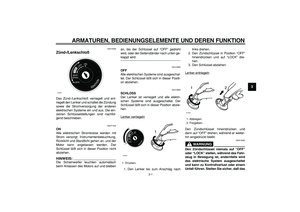

Zünd-/Lenkschloß ............................3-1

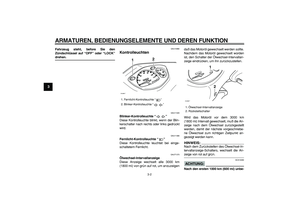

Kontrolleuchten ................................3-2

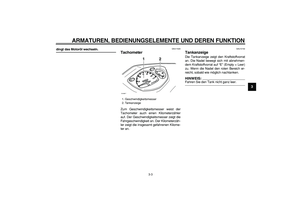

Tachometer .....................................3-3
Tankanzeige ....................................3-3

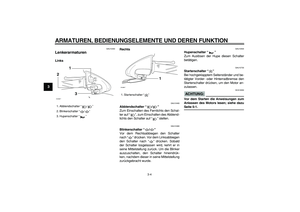

Lenkerarmaturen .............................3-4

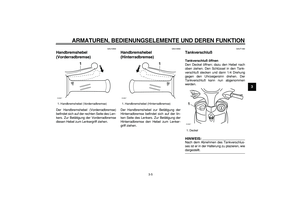

Handbremshebel
(Vorderradbremse) .......................3-5
Handbremshebel
(Hinterradbremse) ........................3-5

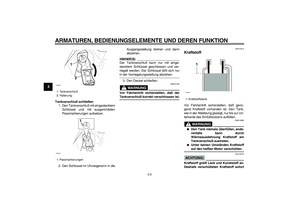

Tankverschluß .................................3-5
Kraftstoff ..........................................3-6
Katalysator .......................................3-7
Kickstarterhebel ...............................3-7
Sitzbank ...........................................3-8
Helmhalter .......................................3-8
Ablagefach .......................................3-9
Gepäckhaken ................................3-10
Seitenständer ................................3-10

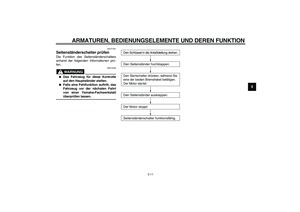

Seitenständerschalter prüfen .........3-11
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1

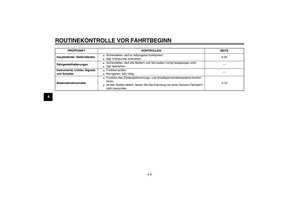

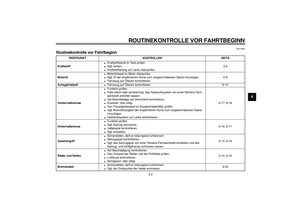

Routinekontrolle vor Fahrtbeginn .... 4-2

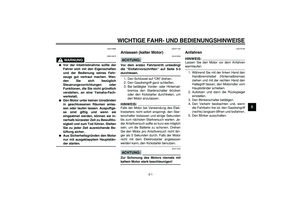

WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1
Anlassen (kalter Motor) ................... 5-1
Anfahren .......................................... 5-1
Beschleunigen und
Verlangsamen .............................. 5-2
Bremsen .......................................... 5-2
Tips zum Kraftstoffsparen ............... 5-2

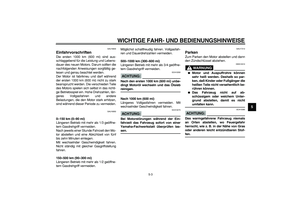

Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-3
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN
.............. 6-1

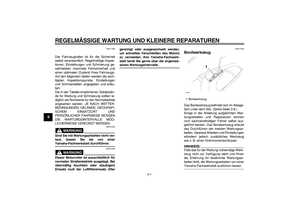

Bordwerkzeug ................................. 6-1

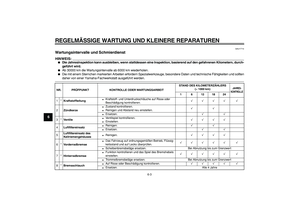

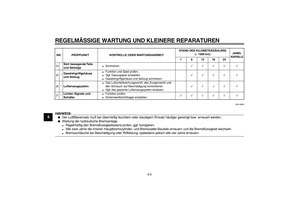

Wartungsintervalle und
Schmierdienst .............................. 6-3

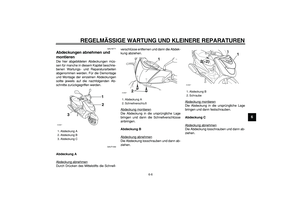

Abdeckungen abnehmen und
montieren ..................................... 6-6

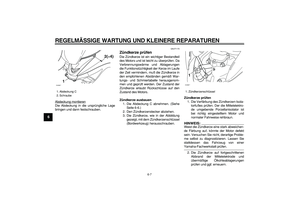

Zündkerze prüfen ............................ 6-7

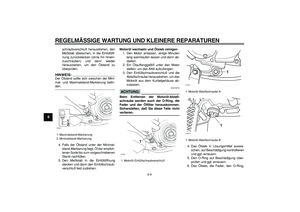

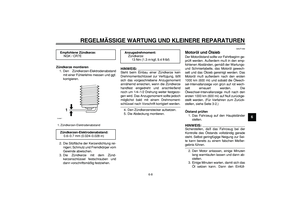

Motoröl und Ölsieb .......................... 6-8

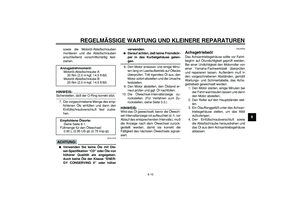

Achsgetriebeöl .............................. 6-10

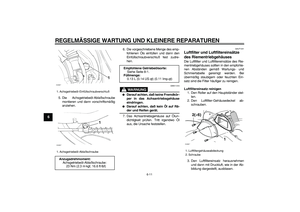

Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ................ 6-11

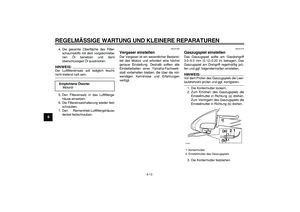

Vergaser einstellen ....................... 6-13
Gaszugspiel einstellen .................. 6-13

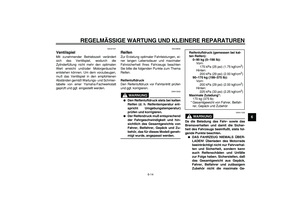

Ventilspiel ...................................... 6-14

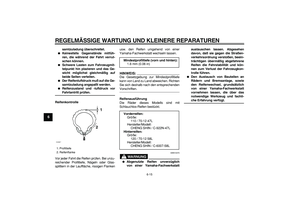

Reifen ............................................ 6-14Gußräder ....................................... 6-16
Spiel des Vorderradbremshebels
prüfen ........................................ 6-16
Spiel des Hinterradbremshebels
einstellen ................................... 6-16

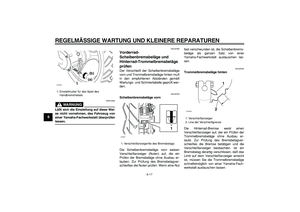

Vorderrad-Scheibenbremsbeläge und
Hinterrad-Trommelbremsbeläge
prüfen ........................................ 6-17

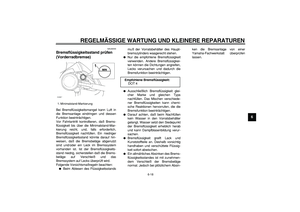

Bremsflüssigkeitsstand prüfen
(Vorderradbremse) .................... 6-18

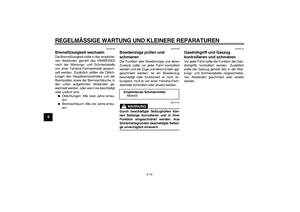

Bremsflüssigkeit wechseln ............ 6-19
Bowdenzüge prüfen und
schmieren .................................. 6-19
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-19

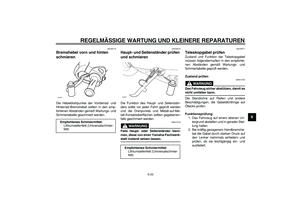

Bremshebel vorn und hinten
schmieren .................................. 6-20
Haupt- und Seitenständer prüfen
und schmieren ............................ 6-20
Teleskopgabel prüfen ................... 6-20

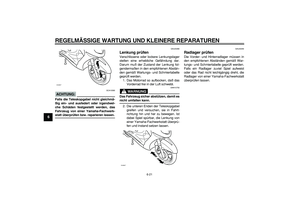

Lenkung prüfen ............................. 6-21
Radlager prüfen ............................ 6-21

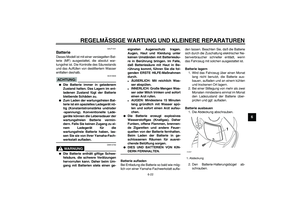

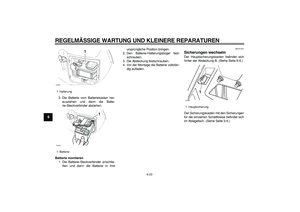

Batterie .......................................... 6-22

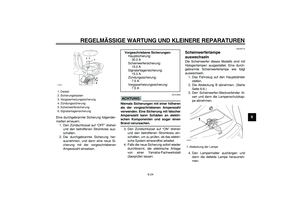

Sicherungen wechseln .................. 6-23

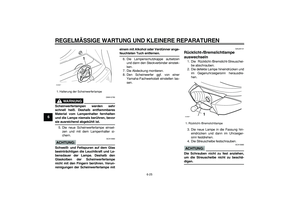

Scheinwerferlampe
auswechseln .............................. 6-24
Rücklicht-/Bremslichtlampe
auswechseln .............................. 6-25

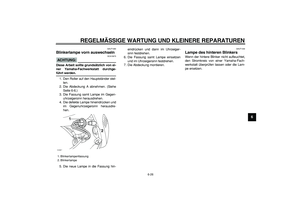

Blinkerlampe vorn auswechseln ... 6-26
Lampe des hinteren Blinkers ......... 6-26

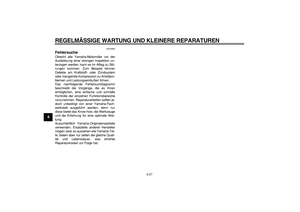

Fehlersuche .................................. 6-27

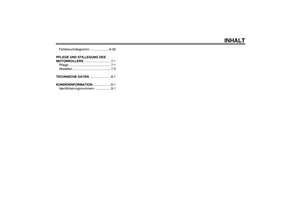

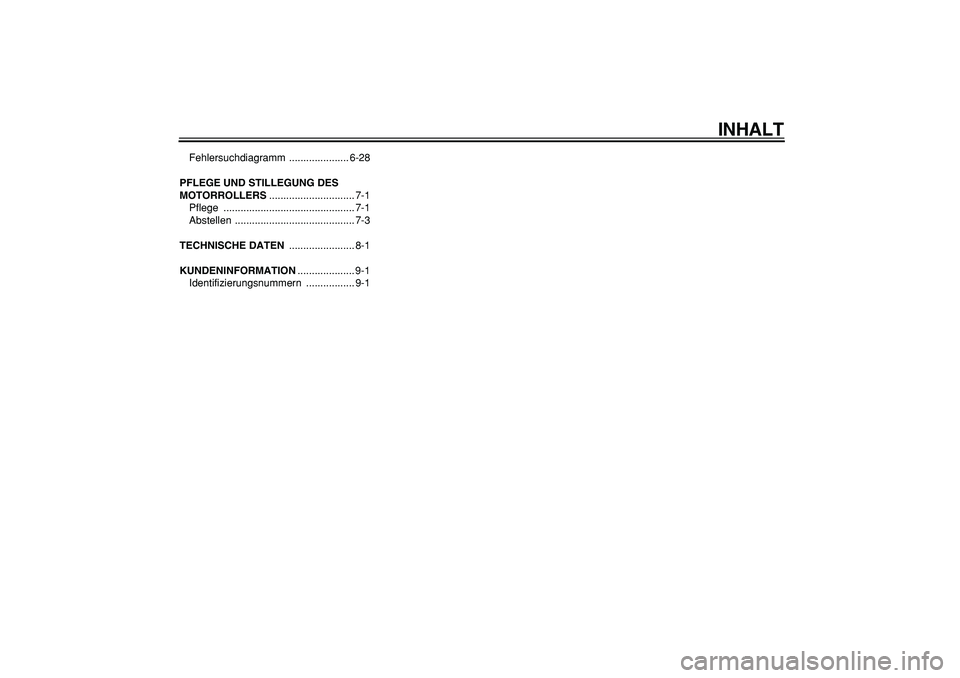

INHALT

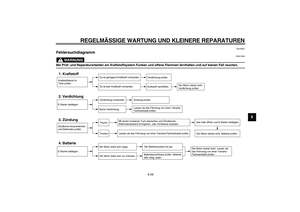

Fehlersuchdiagramm ..................... 6-28

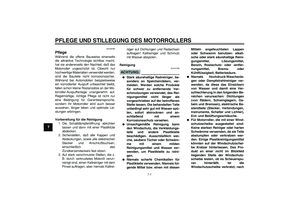

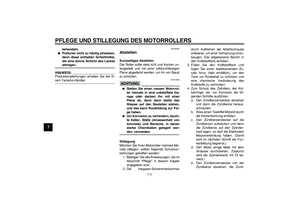

PFLEGE UND STILLEGUNG DES
MOTORROLLERS
.............................. 7-1

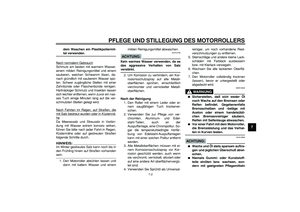

Pflege .............................................. 7-1

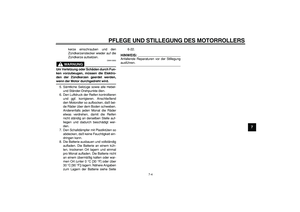

Abstellen .......................................... 7-3

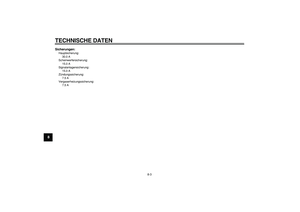

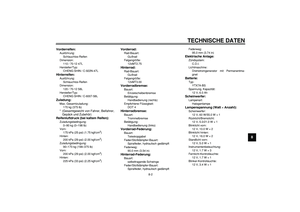

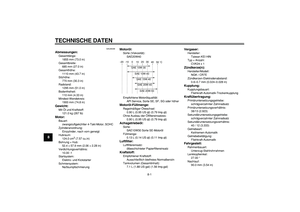

TECHNISCHE DATEN
....................... 8-1
KUNDENINFORMATION
.................... 9-1
Identifizierungsnummern ................. 9-1

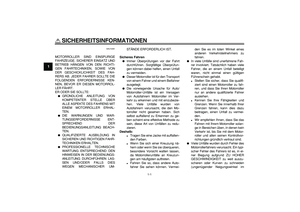

1-1
1

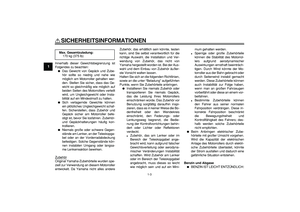

SICHERHEITSINFORMATIONEN
GAU10261
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESEN MOTORROL-
LER FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS MIT
EINEM MOTORROLLER ERHAL-
TEN.

DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER
BEDIENUNGSANLEITUNG BEACH-
TEN.

QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.

PROFESSIONELLE TECHNISCHE
WARTUNG ENTSPRECHEND DEN
HINWEISEN IN DER BEDIENUNGS-
ANLEITUNG DURCHFÜHREN LAS-
SEN UND/ODER FALLS DIES
WEGEN MECHANISCHER UM-STÄNDE ERFORDERLICH IST.
Sicheres Fahren

Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.

Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorroller-Unfälle ist ein Versagen
von Autofahrern Motorroller im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von
Autofahrern verursacht, die den Mo-
torroller nicht gesehen haben. Sich
selbst auffallend zu Erkennen zu ge-
ben scheint eine effektive Methode zu
sein, diese Art von Unfällen zu redu-
zieren.
Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern oder wenn Sie sie überqueren,
besondere Vorsicht walten lassen,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.

Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-den Sie es im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.

In viele Unfälle sind unerfahrene Fah-
rer involviert. Tatsächlich haben viele
Fahrer, die an einem Unfall beteiligt
waren, nicht einmal einen gültigen
Führerschein gehabt.

Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
roller und allen seinen Kontrollvor-
richtungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
