2006 Peugeot 307 CC Manual del propietario (in Spanish)

10LAS INFORMACIONES PRÁCTICAS
108

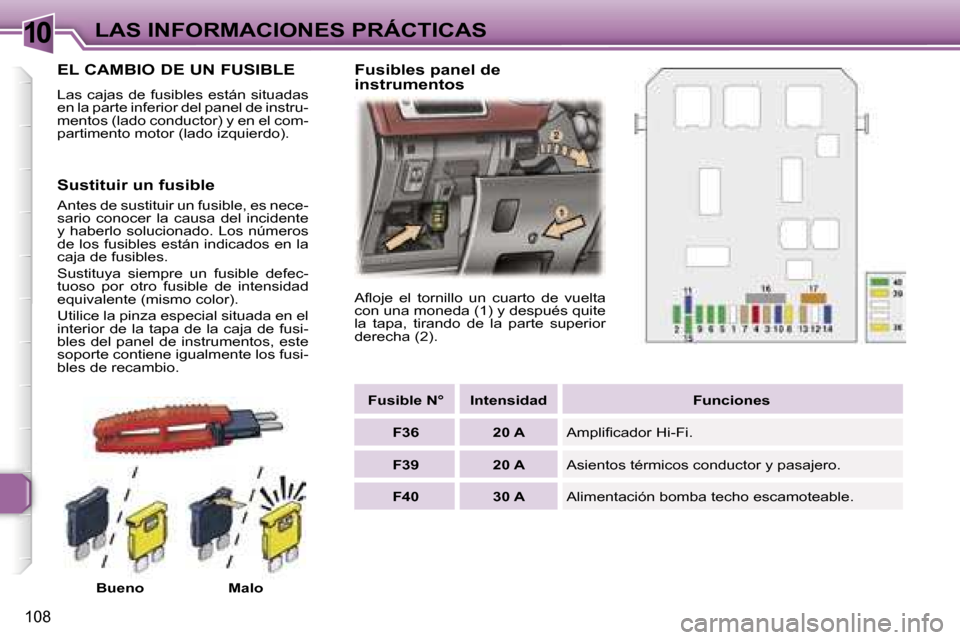

EL CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo).Bueno Malo Afloje el tornillo un cuarto de vuelta
con una moneda (1) y después quite
la tapa, tirando de la parte superior
derecha (2).
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en el
interior de la tapa de la caja de fusi-
bles del panel de instrumentos, este
soporte contiene igualmente los fusi-
bles de recambio.
Fusibles panel de
instrumentos
Fusible N° Intensidad Funciones
F36 20 A Amplificador Hi-Fi.
F39 20 A Asientos térmicos conductor y pasajero.
F40 30 A Alimentación bomba techo escamoteable.

10LAS INFORMACIONES PRÁCTICAS
109

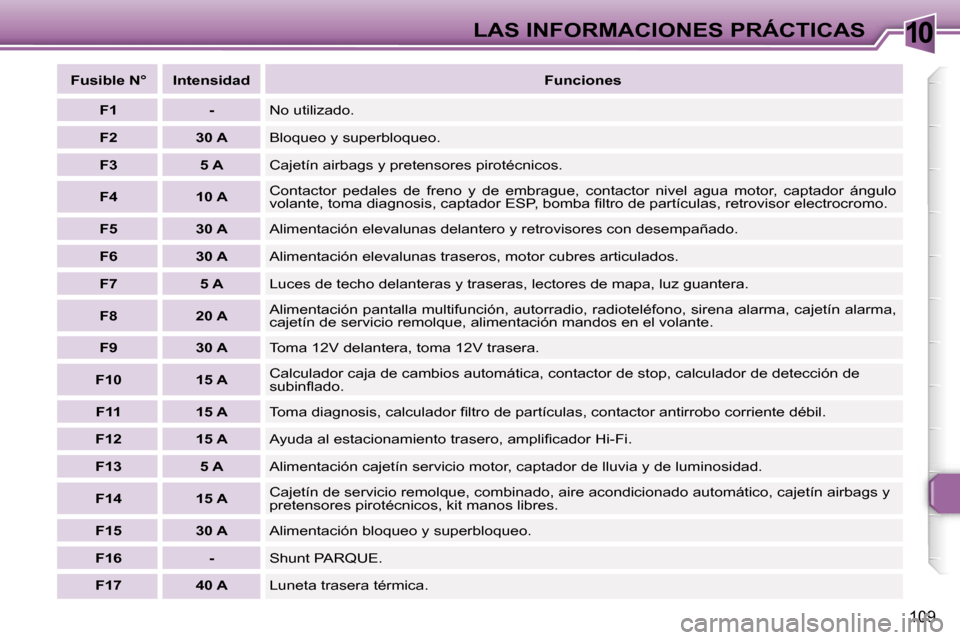

Fusible N° IntensidadFunciones
F1 - No utilizado.
F2 30 A Bloqueo y superbloqueo.
F3 5 A Cajetín airbags y pretensores pirotécnicos.
F4 10 A Contactor pedales de freno y de embrague, contactor nivel agua
motor, captador ángulo
volante, toma diagnosis, captador ESP, bomba filtro de partículas, retrovisor electrocromo.
F5 30 A Alimentación elevalunas delantero y retrovisores con desempañado.
F6 30 A Alimentación elevalunas traseros, motor cubres articulados.
F7 5 A Luces de techo delanteras y traseras, lectores de mapa, luz guante ra.
F8 20 A Alimentación pantalla multifunción, autorradio, radioteléfo
no, sirena alarma, cajetín alarma,
cajetín de servicio remolque, alimentación mandos en el volante .
F9 30 A Toma 12V delantera, toma 12V trasera.
F10 15 A Calculador caja de cambios automática, contactor de stop, calcul
ador de detección de
subinflado.
F11 15 A Toma diagnosis, calculador filtro de partículas, contactor antirrobo corriente débil.
F12 15 A Ayuda al estacionamiento trasero, amplificador Hi-Fi.
F13 5 A Alimentación cajetín servicio motor, captador de lluvia y de lumi nosidad.
F14 15 A Cajetín de servicio remolque, combinado, aire acondicionado au
tomático, cajetín airbags y
pretensores pirotécnicos, kit manos libres.
F15 30 A Alimentación bloqueo y superbloqueo.
F16 - Shunt PARQUE.
F17 40 A Luneta trasera térmica.

10LAS INFORMACIONES PRÁCTICAS
113

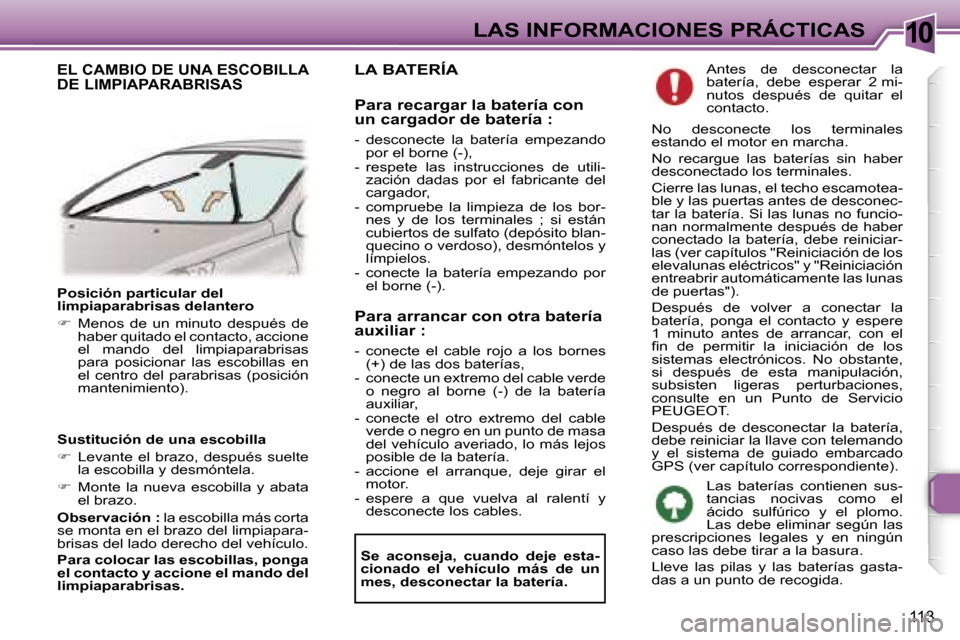

Posición particular del
limpiaparabrisas delantero
 Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas
para posicionar las escobillas en
el centro del parabrisas (posición
mantenimiento).
Sustitución de una escobilla
 Levante el brazo, después suelte
la escobilla y desmóntela.
 Monte la nueva escobilla y abata
el brazo.
Observación : la escobilla más corta
se monta en el brazo del limpiapara-
brisas del lado derecho del vehículo.
Para colocar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas.
LA BATERÍA
Para recargar la batería con
un cargador de batería :
- desconecte la batería empezando por el borne (-),
- respete las instrucciones de utili- zación dadas por el fabricante del
cargador,
- compruebe la limpieza de los bor- nes y de los terminales ; si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos.
- conecte la batería empezando por el borne (-). Antes de desconectar la
batería, debe esperar 2 mi-
nutos después de quitar el
contacto.
No desconecte los terminales
estando el motor en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Cierre las lunas, el techo escamotea-
ble y las puertas antes de desconec-
tar la batería. Si las lunas no funcio-
nan normalmente después de haber
conectado la batería, debe reiniciar-
las (ver capítulos "Reiniciación de los
elevalunas eléctricos" y "Reiniciación
entreabrir automáticamente las lunas
de puertas").
Después de volver a conectar la
batería, ponga el contacto y espere
1 minuto antes de arrancar, con el
fin de permitir la iniciación de los
sistemas electrónicos. No obstante,
si después de esta manipulación,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Después de desconectar la batería,
debe reiniciar la llave con telemando
y el sistema de guiado embarcado
GPS (ver capítulo correspondiente).
Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.
Para arrancar con otra batería
auxiliar :
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable verde o negro al borne (-) de la batería
auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averiado, lo más lejos
posible de la batería.
- accione el arranque, deje girar el motor.
- espere a que vuelva al ralentí y desconecte los cables. Las baterías contienen sus-
tancias nocivas como el
ácido sulfúrico y el plomo.
Las debe eliminar según las
prescripciones legales y en ningún
caso las debe tirar a la basura.
Lleve las pilas y las baterías gasta-
das a un punto de recogida.
EL CAMBIO DE UNA ESCOBILLA
DE LIMPIAPARABRISAS

10LAS INFORMACIONES PRÁCTICAS
114

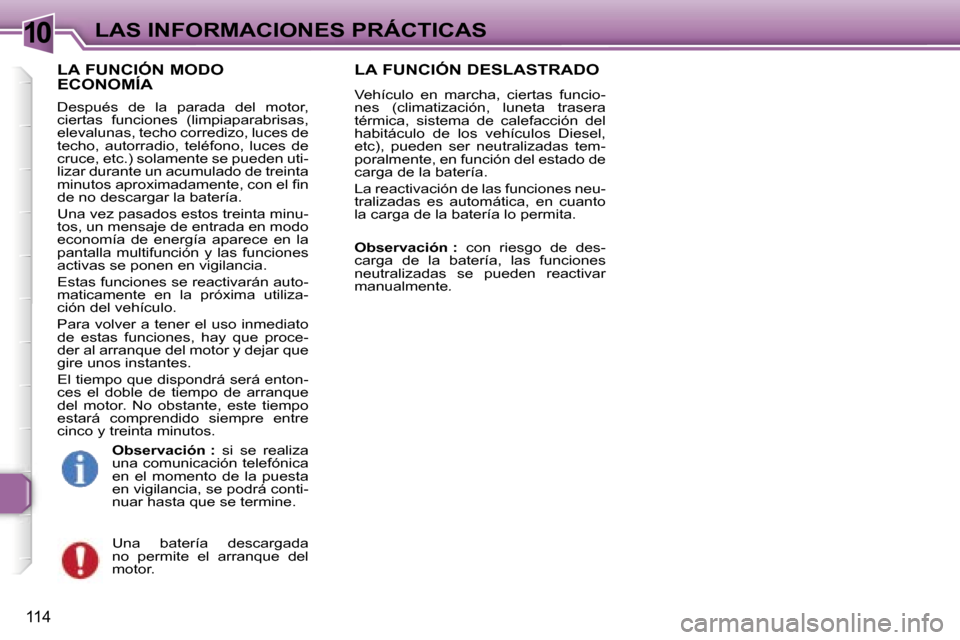

LA FUNCIÓN MODO
ECONOMÍA
Después de la parada del motor,
ciertas funciones (limpiaparabrisas,
elevalunas, techo corredizo, luces de
techo, autorradio, teléfono, luces de
cruce, etc.) solamente se pueden uti-
lizar durante un acumulado de treinta
minutos aproximadamente, con el fin
de no descargar la batería.
Una vez pasados estos treinta minu-
tos, un mensaje de entrada en modo
economía de energía aparece en la
pantalla multifunción y las funciones
activas se ponen en vigilancia.
Estas funciones se reactivarán auto-
maticamente en la próxima utiliza-
ción del vehículo.
Para volver a tener el uso inmediato
de estas funciones, hay que proce-
der al arranque del motor y dejar que
gire unos instantes.
El tiempo que dispondrá será enton-
ces el doble de tiempo de arranque
del motor. No obstante, este tiempo
estará comprendido siempre entre
cinco y treinta minutos.Una batería descargada
no permite el arranque del
motor.
LA FUNCIÓN DESLASTRADO
Vehículo en marcha, ciertas funcio-
nes (climatización, luneta trasera
térmica, sistema de calefacción del
habitáculo de los vehículos Diesel,
etc), pueden ser neutralizadas tem-
poralmente, en función del estado de
carga de la batería.
La reactivación de las funciones neu-
tralizadas es automática, en cuanto
la carga de la batería lo permita.
Observación : con riesgo de des-
carga de la batería, las funciones
neutralizadas se pueden reactivar
manualmente .
Observación : si se realiza
una comunicación telefónica
en el momento de la puesta
en vigilancia, se podrá conti-
nuar hasta que se termine.

10LAS INFORMACIONES PRÁCTICAS
115

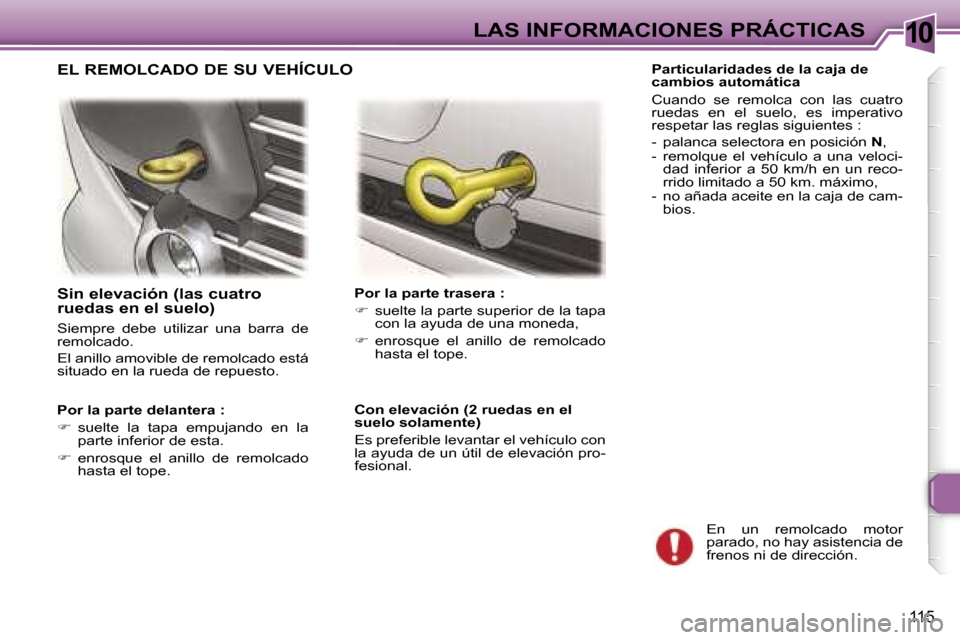

Sin elevación (las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
El anillo amovible de remolcado está
situado en la rueda de repuesto.Por la parte trasera :

suelte la parte superior de la tapa
con la ayuda de una moneda,
 enrosque el anillo de remolcado
hasta el tope. Particularidades de la caja de
cambios automática
Cuando se remolca con las cuatro
ruedas en el suelo, es imperativo
respetar las reglas siguientes :
- palanca selectora en posición
N,
- remolque el vehículo a una veloci-
dad inferior a 50 km/h en un reco-
rrido limitado a 50 km. máximo,
- no añada aceite en la caja de cam- bios.
En un remolcado motor
parado, no hay asistencia de
frenos ni de dirección.
EL REMOLCADO DE SU VEHÍCULO
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo con
la ayuda de un útil de elevación pro-
fesional.
Por la parte delantera :

suelte la tapa empujando en la
parte inferior de esta.
 enrosque el anillo de remolcado
hasta el tope.

10LAS INFORMACIONES PRÁCTICAS
116

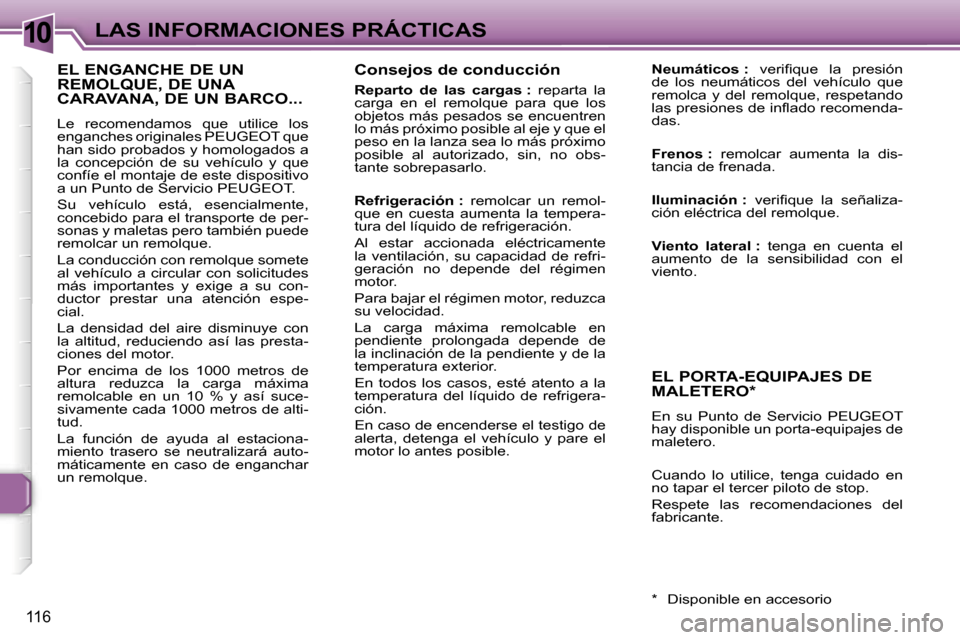

Consejos de conducción
Reparto de las cargas : reparta la
carga en el remolque para que los
objetos más pesados se encuentren
lo más próximo posible al eje y que el
peso en la lanza sea lo más próximo
posible al autorizado, sin, no obs-
tante sobrepasarlo.
Refrigeración : remolcar un remol-
que en cuesta aumenta la tempera-
tura del líquido de refrigeración.
Al estar accionada eléctricamente
la ventilación, su capacidad de refri-
geración no depende del régimen
motor.
Para bajar el régimen motor, reduzca
su velocidad.
La carga máxima remolcable en
pendiente prolongada depende de
la inclinación de la pendiente y de la
temperatura exterior.
En todos los casos, esté atento a la
temperatura del líquido de refrigera-
ción.
En caso de encenderse el testigo de
alerta, detenga el vehículo y pare el
motor lo antes posible. Neumáticos :
verifique la presión
de los neumáticos del vehículo que
remolca y del remolque, respetando
las presiones de inflado recomenda-
das.
Frenos : remolcar aumenta la dis-
tancia de frenada.
Iluminación : verifique la señaliza-
ción eléctrica del remolque.
Viento lateral : tenga en cuenta el
aumento de la sensibilidad con el
viento.
EL ENGANCHE DE UN
REMOLQUE, DE UNA
CARAVANA, DE UN BARCO...
Le recomendamos que utilice los
enganches originales PEUGEOT que
han sido probados y homologados a
la concepción de su vehículo y que
confíe el montaje de este dispositivo
a un Punto de Servicio PEUGEOT.
Su vehículo está, esencialmente,
concebido para el transporte de per-
sonas y maletas pero también puede
remolcar un remolque.
La conducción con remolque somete
al vehículo a circular con solicitudes
más importantes y exige a su con-
ductor prestar una atención espe-
cial.
La densidad del aire disminuye con
la altitud, reduciendo así las presta-
ciones del motor.
Por encima de los 1000 metros de
altura reduzca la carga máxima
remolcable en un 10 % y así suce-
sivamente cada 1000 metros de alti-
tud.
La función de ayuda al estaciona-
miento trasero se neutralizará auto-
máticamente en caso de enganchar
un remolque.
EL PORTA-EQUIPAJES DE
MALETERO*
En su Punto de Servicio PEUGEOT
hay disponible un porta-equipajes de
maletero.
Cuando lo utilice, tenga cuidado en
no tapar el tercer piloto de stop.
Respete las recomendaciones del
fabricante.
* Disponible en accesorio

10LAS INFORMACIONES PRÁCTICAS
117
EL MODO SEGURIDAD DEL TECHO

10LAS INFORMACIONES PRÁCTICAS
118

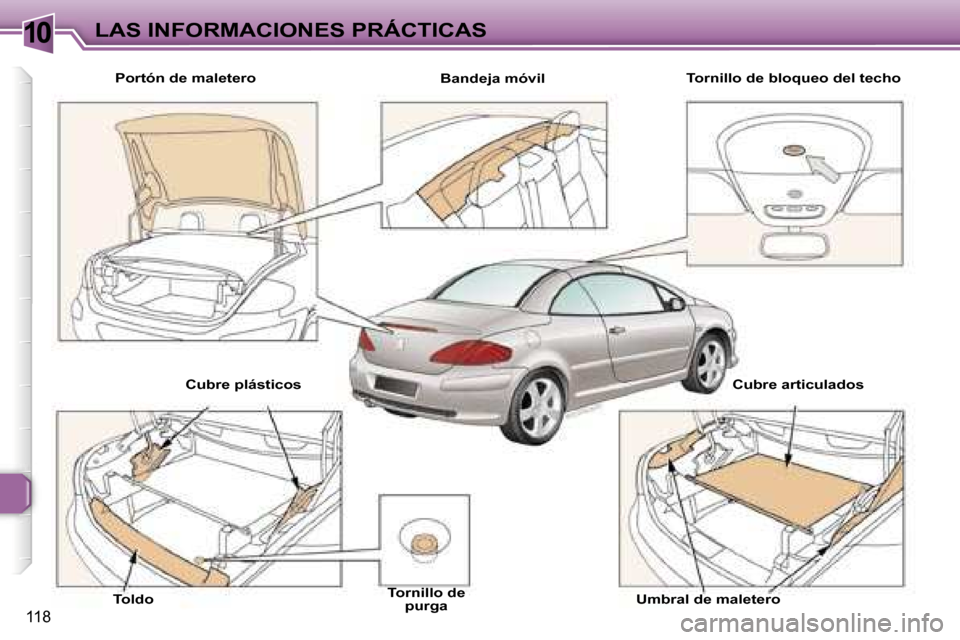

Portón de maleteroBandeja móvilTornillo de bloqueo del techo
Toldo Tornillo de
purga Umbral de maletero
Cubre plásticos
Cubre articulados
