2006 Peugeot 206 CC Manual del propietario (in Spanish)

95
-Las informaciones prácticas
01-01-2006
CAMBIAR UNA RUEDA
 Inmovilice el vehículo sobre suelo
horizontal, estable y no deslizante.
 Eche el freno de estacionamien-
to, meta la primera velocidad o
la marcha atrás (posición P para
la caja de cambios automática) y
quite el contacto.

Ponga la cala 2 en la parte de atrás
de la rueda diagonalmente opues-
ta a la rueda que va a cambiar.
Desmontaje de la rueda
 Saque el embellecedor con la ayuda
de la llave desmonta-rueda 1 tiran-
do a nivel del paso de la válvula.
 Desbloquee los tornillos de rueda
(para los vehículos equipados
con ruedas de aluminio, retire
previamente los embellecedores
cromados ; ver página "Particu-
laridades ligadas a las ruedas de
aluminio ", página siguiente). 
Ponga el gato 3 en uno de los
cuatro emplazamientos A pre-
vistos en los bajos, lo más cerca
posible a la rueda que tiene que
cambiar. Asegúrese que toda la
superficie de la plantilla del gato
esté en contacto con el suelo.
 Despliegue el gato 3.

Retire los tornillos y saque la rueda.
Herramientas a su
disposición
1 - Llave desmonta-rueda fijada
en el forro trasero derecho del
maletero.
2 - Cala.
3 - Gato.
4 - Útil para los "tapones" de
tornillos.

96 -Las informaciones prácticas
01-01-2006

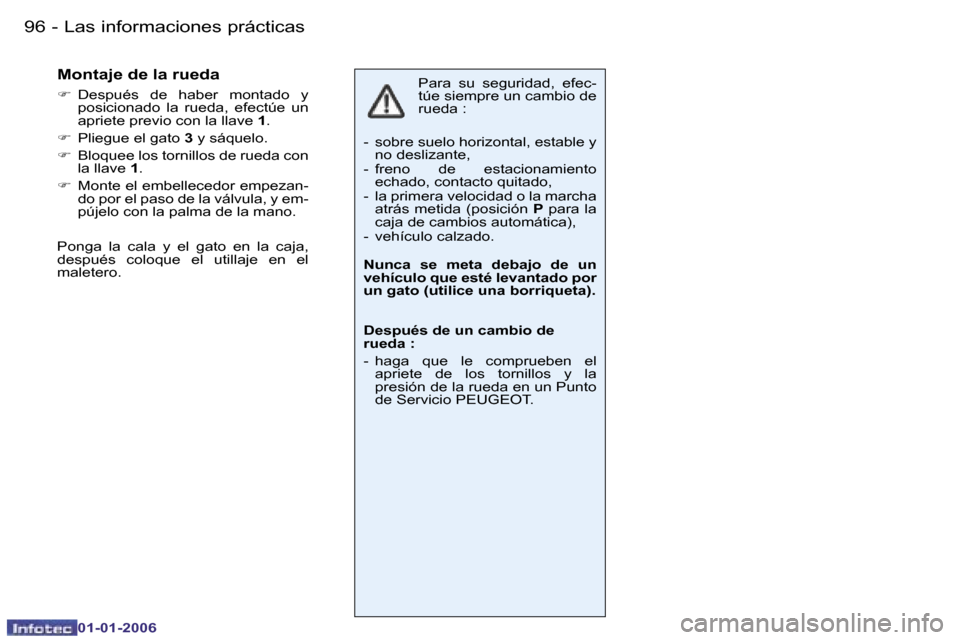

Para su seguridad, efec-
túe siempre un cambio de
rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado, contacto quitado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- vehículo calzado.
Nunca se meta debajo de un
vehículo que esté levantado por
un gato (utilice una borriqueta).
Después de un cambio de
rueda :
- haga que le comprueben el apriete de los tornillos y la
presión de la rueda en un Punto
de Servicio PEUGEOT.Montaje de la rueda
 Después de haber montado y
posicionado la rueda, efectúe un
apriete previo con la llave 1.
 Pliegue el gato 3 y sáquelo.
 Bloquee los tornillos de rueda con
la llave 1.
 Monte el embellecedor empezan-
do por el paso de la válvula, y em-
pújelo con la palma de la mano.
Ponga la cala y el gato en la caja,
después coloque el utillaje en el
maletero.

97
-Las informaciones prácticas
01-01-2006
PARTICULARIDADES
LIGADAS A LAS RUEDAS DE
ALUMINIO
Tapones de los tornillos
Los tornillos de las ruedas de
aluminio están cubiertos por tapones
cromados.
Retírelos con el útil amarillo
4 antes
de aflojar los tornillos. Montaje de la rueda de repuesto*
Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la fije, es
normal constatar
que las arandelas de los tornillos
no tocan la llanta. La sujeción de la
rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.

Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y
después la tapa de plástico que lo
cubre, con el útil
4, antes de aflojarlos
con la llave especial antirrobo
(situada en la guantera) y la llave
desmonta-rueda 1.
Observación : anote cuidadosa-
mente el número de código grabado
en la cabeza de la llave especial an-
tirrobo. Este código le permitirá que
la red le facilite un nuevo doble de la
llave especial antirrobo.
* Según versión y destino.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáticos
de nieve, montados en llantas
de chapa, es
imperativo utilizar
tornillos específicos disponibles en
la red PEUGEOT.

98 -Las informaciones prácticas
01-01-2006
CAMBIAR UNA LÁMPARA
Para un acceso más fácil,
lado
derecho , desmonte previamente
el tubo de llenado del depósito de
lavaparabrisas :
 alinee las tuercas girándolas,
 tire hacia arriba.
Según la versión de su vehículo,
remítase a la combinación de
luces de cruce / luces de carretera
correspondiente.
1a. Luces de cruce H7 55W / luces de carretera H7 55W
 Tire de la lengüeta A hacia arriba
y después hacia atrás y retire la
tapa de protección.

Desconecte el o los conector(es) B.
 Presione en el extremo de la
grapa de fijación C para sacarla.
Sustituya la lámpara defectuosa.
 En el montaje, asegúrese del
correcto posicionamiento de las
muescas de orientación y del
correcto bloqueo de la grapa de
fijación.
 Conecte el conector.
 Monte la tapa de protección, y
después el tubo de llenado del
depósito de lavaparabrisas (lado
derecho). 1b. Luces de cruce H7 55W /
luces de carretera H1 55W
 Retire la tapa de protección D
para la lámpara H7 55W o E para
la lámpara H1 55W.
 Desconecte el o los conector(es)
F .
 Presione en el extremo de o de
las grapa(s) de fijación G para
sacarla. Sustituya la lámpara
defectuosa.
 En el montaje, asegúrese del
correcto posicionamiento de las
muescas de orientación y del
correcto bloqueo de o de las
grapa(s) de fijación.
 Conecte el conector.
 Monte la o las tapa(s) de
protección, y el tubo de llenado
del depósito de lavaparabrisas
(lado derecho).

99
-Las informaciones prácticas
01-01-2006
2. Luces de posición W5W

Gire el conector casquillo 2 un
cuarto de vuelta y retírelo.
 Sustituya la lámpara.
Repetidor lateral de
intermitente WY5W ámbar
 Empuje el repetidor hacia delante
y sáquelo.
 Retire el repetidor y sustitúyalo.
Para obtenerlo, contacte con un
Punto de Servicio PEUGEOT.
Manipule las lámparas
con un trapo seco.
Los faros están
equipados con un cristal
de policarbonato revestido con un
barniz protector. Está firmemente
desaconsejado limpiarlos con
un trapo seco o abrasivo y
con productos detergentes o
disolventes.
Utilice una esponja y agua con
jabón.
3. Intermitentes PY21W
ámbar
 Gire el conector casquillo 3 un
cuarto de vuelta (hacia la parte
delantera del vehículo) y retírelo.
 Sustituya la lámpara.

100 -Las informaciones prácticas
01-01-2006
1. Luces de cambio de dirección (Intermitentes) P21W.
2. Luces de marcha atrás P21W.
3. Luces de stop/Luces de posición P21/5W.Luces traseras
Desatornille el guarnecido lateral del
maletero.
Retire el tornillo de aletas.
Saque el bloque de luces.
Pulse en el tetón A y desconecte el
conector.
Retire la espuma.
Separe las lengüetas B y retire la
platina porta lámparas.
Sustituya la lámpara defectuosa.
En el montaje, tenga cuidado en bien
colocar el porta lámparas y el piloto.
Faros antiniebla delanteros
H1 55W
Presione bajo la tapa de acceso para
sacarla.
Abra la tapa.
Gire la tapa para desmontarla.
Desconecte la lámpara.
Presione en los dos extremos de
la grapa de fijación para sacar la
lámpara.

101
-Las informaciones prácticas
01-01-2006
Luz antiniebla trasera P21W
Suelte el piloto y saque el conjunto.
Gire el conector casquillo un cuarto
de vuelta y retírelo.
Sustituya la lámpara.
Luces de matrícula W5W
Inserte un destornillador fino en
uno de los agujeros exteriores del
transparente.
Empújelo hacia el exterior para
quitarlo.
Retire el transparente.
Sustituya la lámpara defectuosa.

102 -Las informaciones prácticas
01-01-2006
Quitar y poner un fusible
Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y haberlo solucionado.
Los números de los fusibles están
indicados en la caja de fusibles.
Utilice la pinza A.EL CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
bajo el panel de instrumentos y en el
compartimento motor.
Los fusibles de recambio y la pinza
A están fijados en el interior de
la caja de fusibles del panel de
instrumentos.
Bueno Malo
Pinza ASustituya siempre un fusible
defectuoso (lectura según fusible)
por otro fusible de intensidad
equivalente.
Caja de fusibles en el panel
de instrumentos
Con una moneda, desenrosque el
tornillo un cuarto de vuelta y después
quite la tapa para poder acceder a
los fusibles.
