PRÉVENTION DE LA CORROSION & NETTOYAGE
7

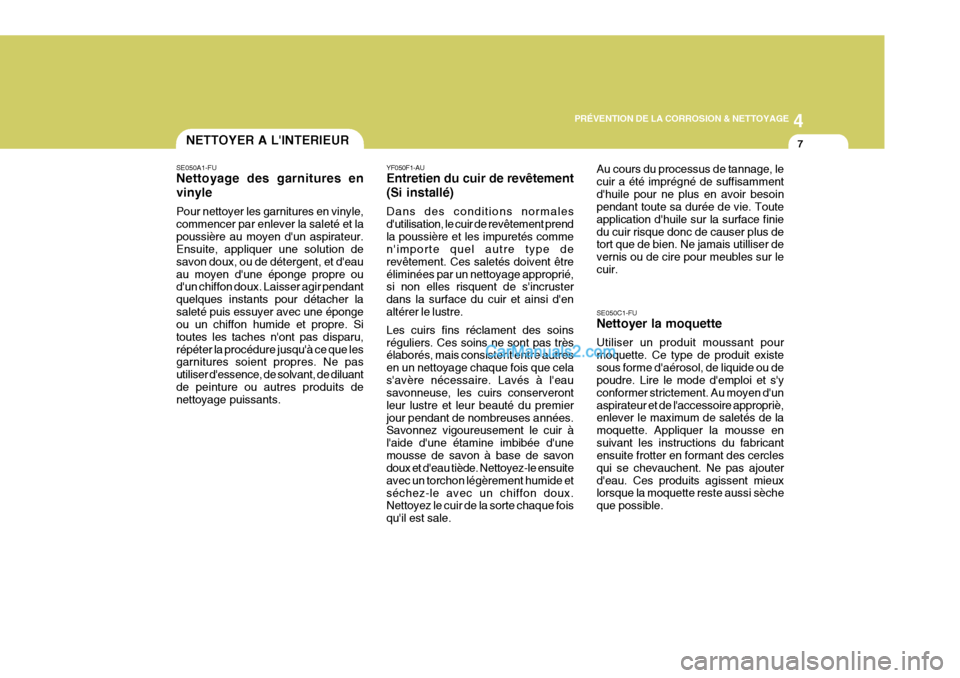

SE050C1-FU Nettoyer la moquette Utiliser un produit moussant pour moquette. Ce type de produit existesous forme d'aérosol, de liquide ou de poudre. Lire le mode d'emploi et s'y conformer strictement. Au moyen d'unaspirateur et de l'accessoire appropriè, enlever le maximum de saletés de la moquette. Appliquer la mousse ensuivant les instructions du fabricant ensuite frotter en formant des cercles qui se chevauchent. Ne pas ajouterd'eau. Ces produits agissent mieux lorsque la moquette reste aussi sèche que possible.NETTOYER A L'INTERIEUR
SE050A1-FU Nettoyage des garnitures en vinyle Pour nettoyer les garnitures en vinyle, commencer par enlever la saleté et lapoussière au moyen d'un aspirateur. Ensuite, appliquer une solution de savon doux, ou de détergent, et d'eauau moyen d'une éponge propre ou d'un chiffon doux. Laisser agir pendant quelques instants pour détacher lasaleté puis essuyer avec une éponge ou un chiffon humide et propre. Si toutes les taches n'ont pas disparu,répéter la procédure jusqu'à ce que les garnitures soient propres. Ne pas utiliser d'essence, de solvant, de diluantde peinture ou autres produits de nettoyage puissants. YF050F1-AU Entretien du cuir de revêtement (Si installé) Dans des conditions normales d'utilisation, le cuir de revêtement prendla poussière et les impuretés comme n'importe quel autre type de revêtement. Ces saletés doivent êtreéliminées par un nettoyage approprié, si non elles risquent de s'incruster dans la surface du cuir et ainsi d'enaltérer le lustre. Les cuirs fins réclament des soins réguliers. Ces soins ne sont pas très élaborés, mais consistent entre autres en un nettoyage chaque fois que celas'avère nécessaire. Lavés à l'eau savonneuse, les cuirs conserveront leur lustre et leur beauté du premierjour pendant de nombreuses années. Savonnez vigoureusement le cuir à l'aide d'une étamine imbibée d'unemousse de savon à base de savon doux et d'eau tiède. Nettoyez-le ensuite avec un torchon légèrement humide etséchez-le avec un chiffon doux. Nettoyez le cuir de la sorte chaque fois qu'il est sale.Au cours du processus de tannage, lecuir a été imprégné de suffisammentd'huile pour ne plus en avoir besoin pendant toute sa durée de vie. Toute application d'huile sur la surface finiedu cuir risque donc de causer plus de tort que de bien. Ne jamais utilliser de vernis ou de cire pour meubles sur lecuir.

4PRÉVENTION DE LA CORROSION & NETTOYAGE
8DES QUESTIONS?

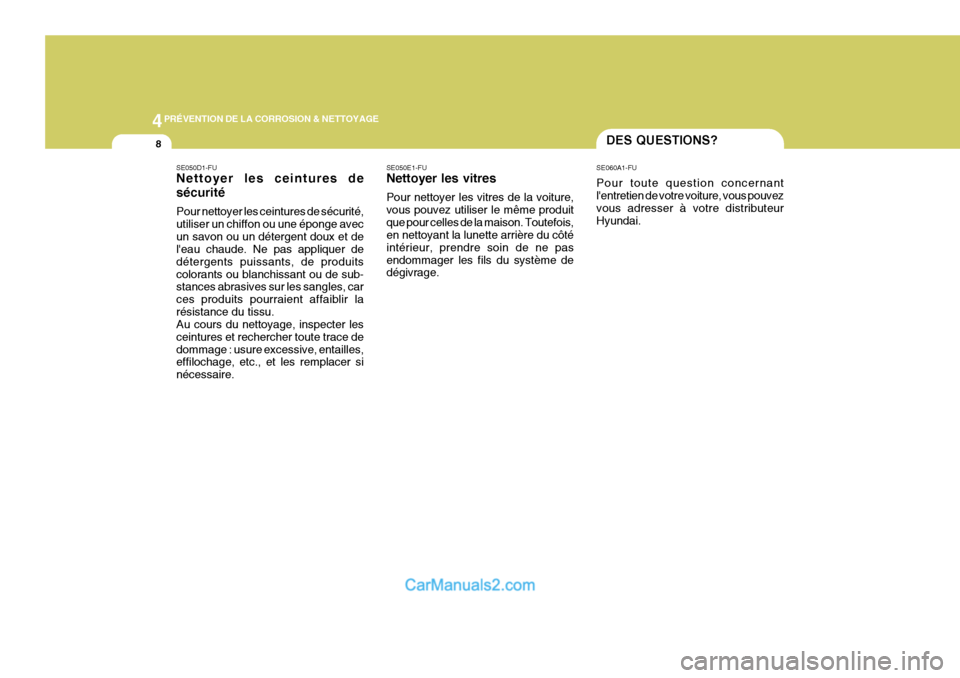

SE050E1-FU Nettoyer les vitres Pour nettoyer les vitres de la voiture, vous pouvez utiliser le même produitque pour celles de la maison. Toutefois, en nettoyant la lunette arrière du côté intérieur, prendre soin de ne pasendommager les fils du système de dégivrage. SE060A1-FU Pour toute question concernant l'entretien de votre voiture, vous pouvez vous adresser à votre distributeur Hyundai.
SE050D1-FU Nettoyer les ceintures de sécurité Pour nettoyer les ceintures de sécurité, utiliser un chiffon ou une éponge avecun savon ou un détergent doux et de l'eau chaude. Ne pas appliquer de détergents puissants, de produitscolorants ou blanchissant ou de sub- stances abrasives sur les sangles, car ces produits pourraient affaiblir larésistance du tissu. Au cours du nettoyage, inspecter les ceintures et rechercher toute trace dedommage : usure excessive, entailles, effilochage, etc., et les remplacer si nécessaire.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
2INSTRUCTIONS POUR L'ENTRETIEN
ZF020A1-HU Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certainesprocédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabricationutilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtentla plus grande importance. Conformément aux clauses des garanties couvrant votre nouvellevoiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnetd'entretien qui accompagne votre nouvelle voiture contient toutes les informations utiles concernant lesgaranties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme
d'entretien
o Les contrôles quotidiens de routine
o L'entretien par vos soins
SF020C1-BU Procédures planifiées spécifiées Il s'agit des procédures comme les
inspections, les réglages et les changements énumérés dans lestableaux de maintenance à partir de la page 5-4. Ces procédures doivent être exécutées aux intervalles indiquésdans le planning de maintenance afin de ne pas annuler la garantie. Bien qu'il soit fortement recommandé deles faire exécuter par des techniciens formés en usine ou par le distributeur auprès de votre concessionnaireHyundai, ces procédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser despièces Hyundai d'origine pour touteréparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie maisveillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.
ZF020D1-FU Contrôles quotidiens de routine Il s'agit des contrôles que vous devriez
effectuer avant de prendre la route à bord de votre Hyundai ou lorsquevous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-5.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
3TRAVAUX DU PROGRAMME D'ENTRETIEN

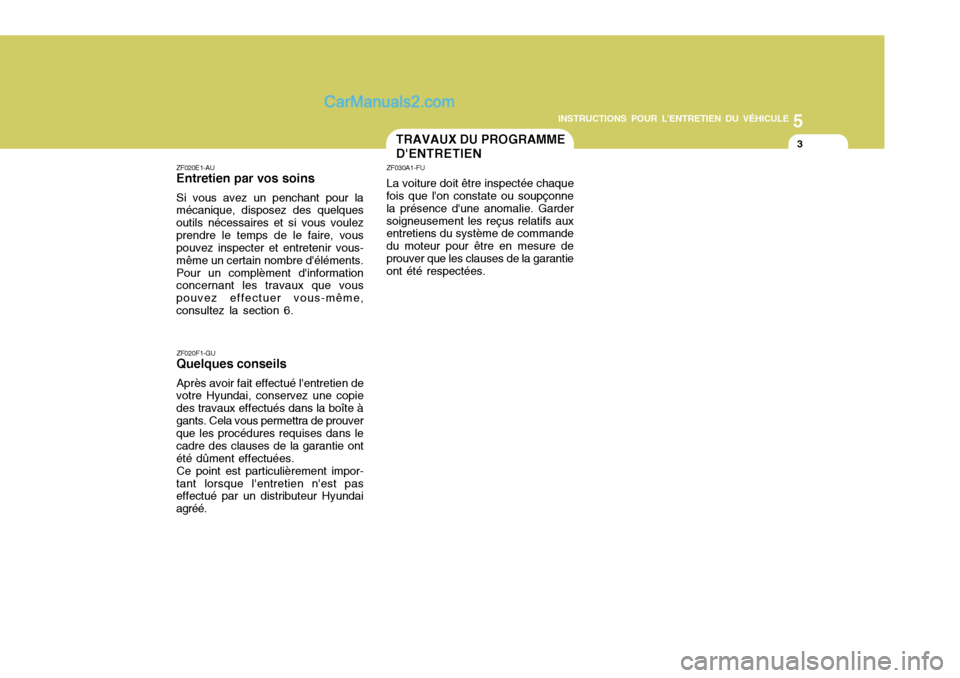

ZF020E1-AU Entretien par vos soins Si vous avez un penchant pour la mécanique, disposez des quelques outils nécessaires et si vous voulezprendre le temps de le faire, vous pouvez inspecter et entretenir vous- même un certain nombre d'éléments.Pour un complèment d'information concernant les travaux que vous pouvez effectuer vous-même,consultez la section 6.
ZF020F1-GU Quelques conseils Après avoir fait effectué l'entretien de
votre Hyundai, conservez une copie des travaux effectués dans la boîte àgants. Cela vous permettra de prouver que les procédures requises dans le cadre des clauses de la garantie ontété dûment effectuées.
Ce point est particulièrement impor-
tant lorsque l'entretien n'est pas effectué par un distributeur Hyundai agréé. ZF030A1-FU La voiture doit être inspectée chaque
fois que l'on constate ou soupçonne la présence d'une anomalie. Gardersoigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure deprouver que les clauses de la garantie ont été respectées.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
4
!
EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE

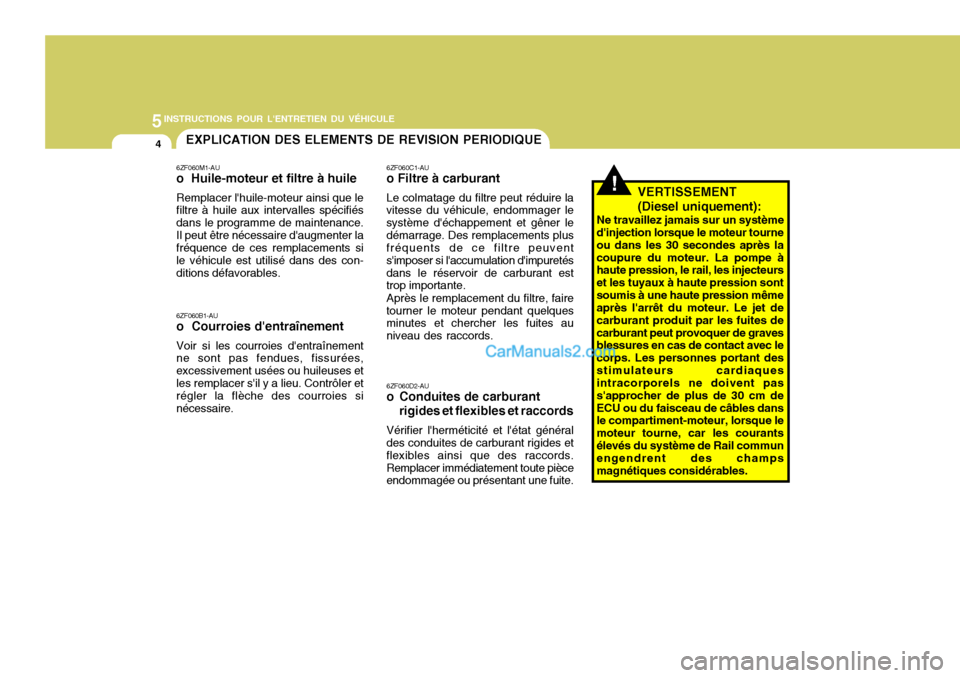

6ZF060M1-AU o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance.Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des con-ditions défavorables. 6ZF060B1-AU o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses etles remplacer s'il y a lieu. Contrôler et régler la flèche des courroies si nécessaire. 6ZF060C1-AU o Filtre à carburant Le colmatage du filtre peut réduire la
vitesse du véhicule, endommager le système d'échappement et gêner ledémarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretésdans le réservoir de carburant est trop importante.
Après le remplacement du filtre, faire
tourner le moteur pendant quelquesminutes et chercher les fuites au niveau des raccords. VERTISSEMENT (Diesel uniquement):
Ne travaillez jamais sur un système
d'injection lorsque le moteur tourne ou dans les 30 secondes après lacoupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sontsoumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites decarburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm deECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magnétiques considérables.
6ZF060D2-AU
o Conduites de carburant
rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides et flexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite.

6ENTRETIEN PAR VOS SOINS

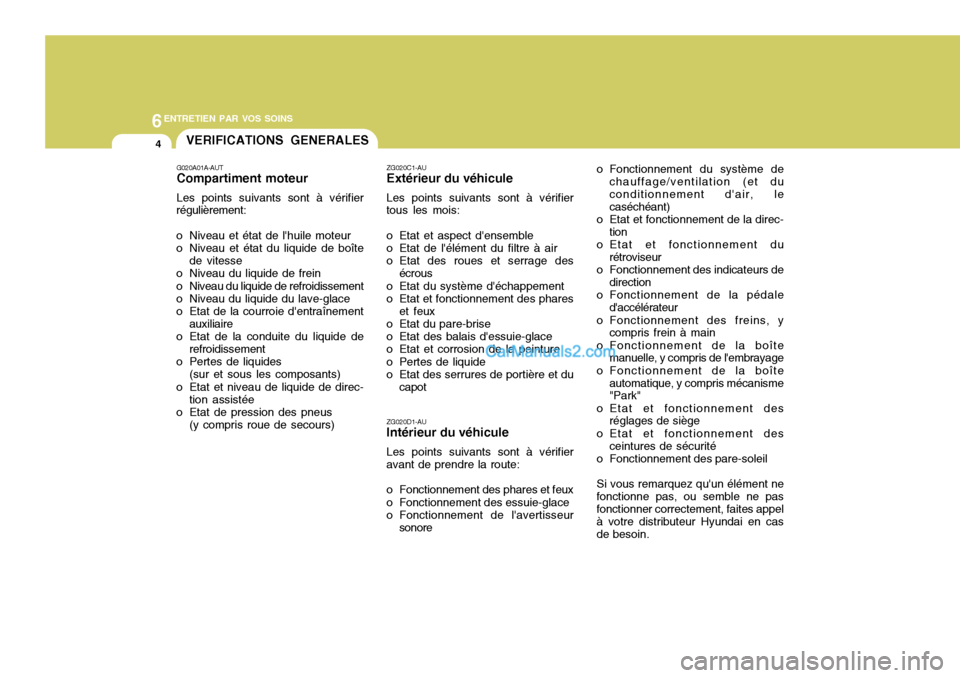

4VERIFICATIONS GENERALES
o Fonctionnement du système dechauffage/ventilation (et du conditionnement d'air, le caséchéant)
o Etat et fonctionnement de la direc- tion
o Etat et fonctionnement du rétroviseur
o Fonctionnement des indicateurs de
direction
o Fonctionnement de la pédale
d'accélérateur
o Fonctionnement des freins, y compris frein à main
o Fonctionnement de la boîte manuelle, y compris de l'embrayage
o Fonctionnement de la boîte automatique, y compris mécanisme"Park"
o Etat et fonctionnement des réglages de siège
o Etat et fonctionnement des ceintures de sécurité
o Fonctionnement des pare-soleil
Si vous remarquez qu'un élément ne
fonctionne pas, ou semble ne pasfonctionner correctement, faites appel à votre distributeur Hyundai en casde besoin.
G020A01A-AUT Compartiment moteur Les points suivants sont à vérifier
régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du liquide de boîte
de vitesse
o Niveau du liquide de frein
o Niveau du liquide de refroidissement
o Niveau du liquide du lave-glace
o Etat de la courroie d'entraînement auxiliaire
o Etat de la conduite du liquide de refroidissement
o Pertes de liquides (sur et sous les composants)
o Etat et niveau de liquide de direc- tion assistée
o Etat de pression des pneus
(y compris roue de secours) ZG020C1-AU Extérieur du véhicule Les points suivants sont à vérifier
tous les mois:
o Etat et aspect d'ensemble
o Etat de l'élément du filtre à air
o Etat des roues et serrage des
écrous
o Etat du système d'échappement
o Etat et fonctionnement des phares et feux
o Etat du pare-brise
o Etat des balais d'essuie-glace
o Etat et corrosion de la peinture
o Pertes de liquide
o Etat des serrures de portière et du
capot
ZG020D1-AU Intérieur du véhicule Les points suivants sont à vérifier
avant de prendre la route:
o Fonctionnement des phares et feux
o Fonctionnement des essuie-glace
o Fonctionnement de l'avertisseur sonore

6
ENTRETIEN PAR VOS SOINS
5
!

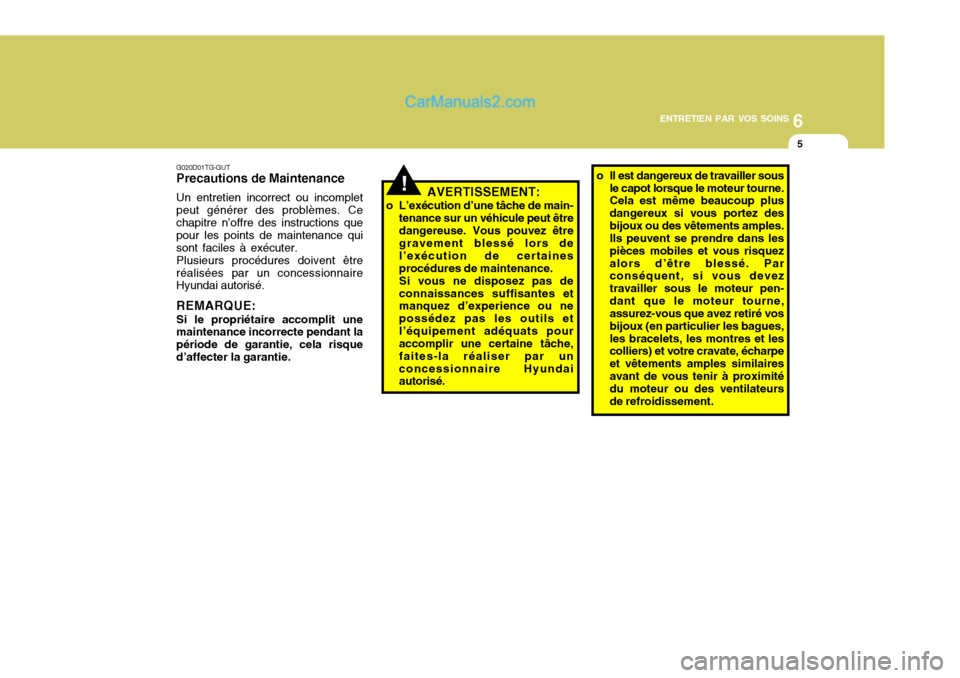

G020D01TG-GUT Precautions de Maintenance Un entretien incorrect ou incomplet peut générer des problèmes. Ce chapitre n’offre des instructions que pour les points de maintenance quisont faciles à exécuter.Plusieurs procédures doivent êtreréalisées par un concessionnaire Hyundai autorisé. REMARQUE: Si le propriétaire accomplit une maintenance incorrecte pendant la période de garantie, cela risqued’affecter la garantie. AVERTISSEMENT:
o L’exécution d’une tâche de main- tenance sur un véhicule peut êtredangereuse. Vous pouvez être gravement blessé lors de l’exécution de certainesprocédures de maintenance.Si vous ne disposez pas deconnaissances suffisantes et manquez d’experience ou ne possédez pas les outils etl’équipement adéquats pour accomplir une certaine tâche, faites-la réaliser par unconcessionnaire Hyundai autorisé. o Il est dangereux de travailler sous
le capot lorsque le moteur tourne.Cela est même beaucoup plus dangereux si vous portez desbijoux ou des vêtements amples. Ils peuvent se prendre dans les pièces mobiles et vous risquezalors d’être blessé. Par conséquent, si vous devez travailler sous le moteur pen-dant que le moteur tourne, assurez-vous que avez retiré vos bijoux (en particulier les bagues,les bracelets, les montres et les colliers) et votre cravate, écharpe et vêtements amples similairesavant de vous tenir à proximité du moteur ou des ventilateurs de refroidissement.

6
ENTRETIEN PAR VOS SOINS
15

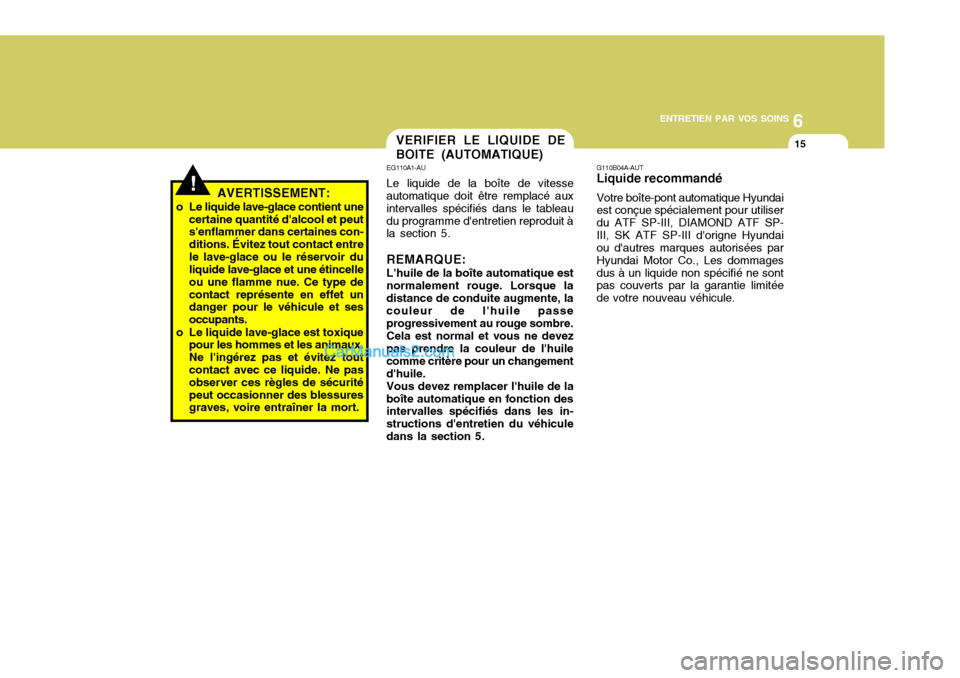

G110B04A-AUT Liquide recommandé Votre boîte-pont automatique Hyundai est conçue spécialement pour utiliser du ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III d'origne Hyundai ou d'autres marques autorisées par Hyundai Motor Co., Les dommagesdus à un liquide non spécifié ne sont pas couverts par la garantie limitée de votre nouveau véhicule.VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE)
EG110A1-AU Le liquide de la boîte de vitesse
automatique doit être remplacé aux intervalles spécifiés dans le tableaudu programme d'entretien reproduit à la section 5.
REMARQUE: L'huile de la boîte automatique est
normalement rouge. Lorsque la distance de conduite augmente, la couleur de l'huile passe progressivement au rouge sombre.
Cela est normal et vous ne devez
pas prendre la couleur de l'huilecomme critère pour un changementd'huile.
Vous devez remplacer l'huile de la
boîte automatique en fonction des intervalles spécifiés dans les in- structions d'entretien du véhiculedans la section 5.
!AVERTISSEMENT:
o Le liquide lave-glace contient une certaine quantité d'alcool et peut s'enflammer dans certaines con- ditions. Évitez tout contact entrele lave-glace ou le réservoir du liquide lave-glace et une étincelle ou une flamme nue. Ce type decontact représente en effet un danger pour le véhicule et ses occupants.
o Le liquide lave-glace est toxique pour les hommes et les animaux.Ne l'ingérez pas et évitez tout contact avec ce liquide. Ne pas observer ces règles de sécuritépeut occasionner des blessures graves, voire entraîner la mort.
