2006 Hyundai Santa Fe service

A050A05A-AUTHYUNDAI MOTOR COMPANY
Remarque : Nous vous invitons à conserver soigneusement ce manuel. Les informations qu'il
contient seront égalemennt utiles au prochain propriétaire, lorsque vous déciderez de revendre votre Hyundai.
ATTENTION :
Il y a risque de dommages sérieux sur le moteur et l'embrayage et le différentiel en raison de l'utilisation de carburants et de lubrifiants de mauvaise qualité ne répondant pas auxcaractéristiques Hyundai. Vous devez toujours utiliser des carburants et des lubrifiants de haute qualité qui répondent aux caractéristiques indiquées page 9-4 dans la section Caractéristiques du véhicule du Manuel du propriétaire. Copyright 2006 Hyundai Motor Company. Tous droits réservés. Aucune partie de cette publication ne doit être reproduite, mémorisée dans un système d'introduction et d'accès et transmise sous quelqueforme que ce soit sans l'autorisation écrite préalable de Hyundai Motor Company.
SA030A1-FU
AVANT-PROPOS
Nous vous remercions d'avoir choisi Hyundai. Nous nous réjouissons de pouvoir vous acueillir parmile nombre croissant des automobilistes exigeants qui possèdent une Hyundai. C'est avec une fiertélégitime que nous attirons votre attention sur la technologie évoluée et le degré de qualité dont bénéficie chaque Hyundai. Ce manuel de l'utilisateur est destiné à vous familiariser avec les équipements et le fonctionnement de votre nouvelle Hyundai. Nous vous recommandons de le lire attentivement parce que les informations qu'il contient peuvent contribuer à augmenter sensiblement votre satisfaction d'utilisateur. Le constructeur recommande également que toutes les opérations d'entretien et de réparation soient acomplies par un distributeur Hyundai agréé. Tous les distributeurs Hyundai se tiennent prêts àassurer un service après-vente de grande qualité et à vous fournir toute l'aide dont vous pourriez avoir besoin.
!

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
4CARBURANTS RECOMMANDES
B010A01CM-GVT Utilisez de l'Essence Sans Plomb
Pour des performances optimales duvéhicule, nous vous recommandons d'utiliser de l'essence sans plomb avecun indice d'octane de RON (indice d'octane "Recherche") 95 /AKI (indice antidétonant) 91 ou plus. Vous pouvezutiliser de l'essence sans plomb avec un indice d'octane de RON 91~94/ AKI 87~90 mais cela risque d’entraînerune légère baisse des performances du véhicule. Si de l'essence avec plomb est utilisé, le convertisseur catalytique nefonctionnera plus et le système de contrôle des émissions fonctionnera mal. Ceci peut aussi résulter en desfrais d'entretien plus élevés. Pour éviter une utilisation accidentelle d'essence avec plomb, la grande buseutilisée pour l'essence avec plomb dans les stations de service ne peut être insérée dans l'ouverture duréservoir de carburant des véhicules Hyundai.
REMARQUE:
o Dans certains pays, les véhicules Hyundai sont prévus pour utiliser de l'essence avec plomb.Lorsque vous voulez utiliser de l'essence avec plomb, demandez à votre concessionnaire Hyundaisi cela est possible pour votre véhicule.
o L'indice d'octane d'essence au plomb est le même avec de l'essence sans plomb.
!
Pour Moteur Diesel Un gasoil avec un indice de Cétane
compris entre 52 et 54 doit être utilisé pour les véhicules HYUNDAI.
Si deux types de gasoil sont
disponibles, utilisez celui d'été ou celui d'hiver en accordance avec les condi-tions de température suivantes:
o Au-dessus de -5°C (23°F) :
gasoil de type Eté
o En dessous de -5°C (23°F) : gasoil de type Hiver
Contrôler très soigneusement le niveau
de gasoil dans le réservoir : si le moteur s'arrête suite à un manque de carburant, le circuit doit être complètement purgé pour permettrele redémarrage.
ATTENTION:
Ne pas laisser d'essence ou d'eaupénétrer dans le réservoir. Il seraitalors nécessaire de le vidanger et de purger les canalisations pour éviter le grippage de la pompe àinjection et l'endommagement du moteur.
ESSENCE
SANS PLOMB SEULEMENT
OCM051001R

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
8

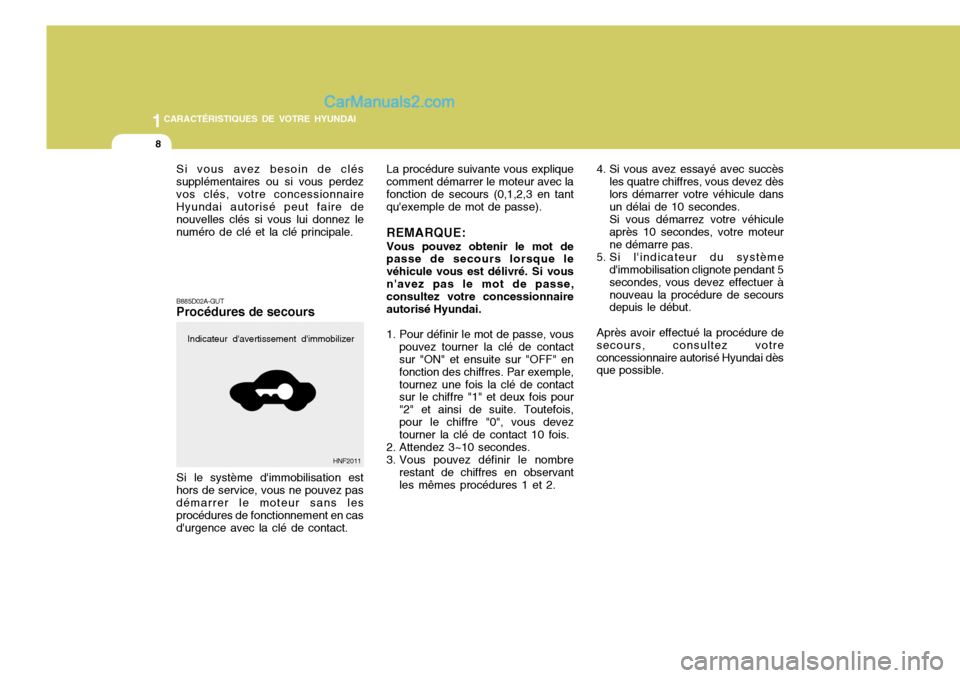

La procédure suivante vous explique comment démarrer le moteur avec lafonction de secours (0,1,2,3 en tant qu'exemple de mot de passe).
REMARQUE: Vous pouvez obtenir le mot depasse de secours lorsque le véhicule vous est délivré. Si vousn'avez pas le mot de passe, consultez votre concessionnaire autorisé Hyundai.
1. Pour définir le mot de passe, vous pouvez tourner la clé de contact sur "ON" et ensuite sur "OFF" en fonction des chiffres. Par exemple,tournez une fois la clé de contact sur le chiffre "1" et deux fois pour "2" et ainsi de suite. Toutefois,pour le chiffre "0", vous devez tourner la clé de contact 10 fois.
2. Attendez 3~10 secondes.
3. Vous pouvez définir le nombre restant de chiffres en observantles mêmes procédures 1 et 2. 4. Si vous avez essayé avec succès
les quatre chiffres, vous devez dèslors démarrer votre véhicule dans un délai de 10 secondes. Si vous démarrez votre véhicule après 10 secondes, votre moteur ne démarre pas.
5. Si l'indicateur du système d'immobilisation clignote pendant 5 secondes, vous devez effectuer ànouveau la procédure de secours depuis le début.
Après avoir effectué la procédure de
secours, consultez votre concessionnaire autorisé Hyundai dès que possible.
Si vous avez besoin de clés supplémentaires ou si vous perdezvos clés, votre concessionnaire Hyundai autorisé peut faire de nouvelles clés si vous lui donnez lenuméro de clé et la clé principale.
B885D02A-GUT Procédures de secours
HNF2011
Si le système d'immobilisation est hors de service, vous ne pouvez pasdémarrer le moteur sans les procédures de fonctionnement en cas d'urgence avec la clé de contact. Indicateur d'avertissement d'immobilizer

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
54
1JBH3051L
o L’espace entre l’occupant et l’air
bag rideau ne doit jamais être occupé par des enfants, des passagers ou des animaux. Lesoccupants ne doivent jamais faire sortir ou laisser dépasser une partie de leur corps de la vitrelors du fonctionnement du moteur.
o Ne déployez pas le pare-soleil pour couvrir la vitre latérale s’il y a un objet fixé dessus tel quela télécommande de la porte du garage, des stylos, des désodorisants ou autre. Cesobjets peuvent provoquer des blessures si l’air bag rideau se déploie.
o Si des jalousies sont montées sur les portières arrière, elles nedoivent pas faire obstruction àl’air bag ou en entraver le fonctionnement.
o N’installez pas d’accessoires ou de jouets pour enfants dans les zones de déploiement de l’airbag rideau car cela risque de nuire au fonctionnement du système ou de projeter des morceaux de l’air bag dans la cabine du véhicule et de blesser les occupants si le système sedéploie.
o Pour maintenir l’intégrité du système à air bag rideau, toute tâche, dépose ou repose de l’air bag et de ses composants(comme la garniture de toit et les garnitures latérales) doit toujours être réalisée par unconcessionnaire Hyundai autorisé.
B240C01JM-AUT Entretien du SRS Le système de retenue supplémentaire est essentiellement exempt d'entretienet il n'a aucune pièce que vous pouvez réparer vous-même. Si le SRS SRI (Service Reminder Indicator -indicateur d'entretien) ne s'allume pas ou reste allumé, faites inspecter votre véhicule immédiatement par votreconcessionnaire Hyundai. Tout entretien associé à la dépose, la
pose et la réparation des éléments dusystème ou au volant de direction doit être exécuté par un technicien Hyundai qualifié.
La manipulation incorrecte du coussin
gonflable risque de causer desérieuses blessures.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
55
!AVERTISSEMENT:
o Extrêmement dangereux! N'utili- sez pas de siège enfant vers l'arrière sur un siège protégé par un airbag!
o La modification des éléments du dispositif SRS ou du câblage, y compris l'addition d'insigne surle rembourrage du volant, ou les modifications apportées à la structure de la carrosserierisquent d'affecter défavora- blement le fonctionnement du SRS et d'entraîner des blessures.
o Ne nettoyez le rembourrage du volant qu'avec un linge doux,sec ou humecté d'eau. Lesdissolvants ou nettoyeurs pourraient affecter défavorablement le revêtement etle déploiement du coussin gonflable.
o Ne placez pas d'objets par-
dessus ou près de l'inscription SRS sur le volant de direction, le combiné d'instruments et laplanche de bord face au siège du passager avant, car ils pourraient être dangereux en casde collision relativement sévère déployant les coussins gonflables.
o Les coussins déployés doivent être remplacés par unconcessionnaire Hyundai agréé.
o N'altérez ni débranchez le câblage du SRS, ni autreséléments du système, car vous courez le risque de blessure par le déploiement accidentel descoussins gonflables ou l'invalidité du système.
o N'installez pas sur le siège du passager avant un dispositif de retenue pour enfant faisant faceà l'arrière. Le déploiement du coussin gonflable en cas de col- lision risquerait de blessersérieusement l'enfant ou le bébé. o Certaines règles de sécurité
doivent être respectées lors dela mise au rebut des éléments du coussin gonflable ou de la mise hors service du véhicule.Ces règles peuvent être obtenues de votre concessionnaire Hyundai. Faute d'adhérer à cesconsignes et ces marches à suivre pourrait accroître le ris- que de blessure.
o Lors de la revente de votre véhicule, assurez-vous de sig-naler à l'acheteur ces pointsimportants et de lui remettre ce manuel.
o Ne remplacez pas le pare-chocs ou le butoir de pare-chocs par des pièces autres que les piècesd'origine Hyundai. Sinon, cela risque de nuire aux performances du SRS et de provoquer desblessures inattendues.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
62

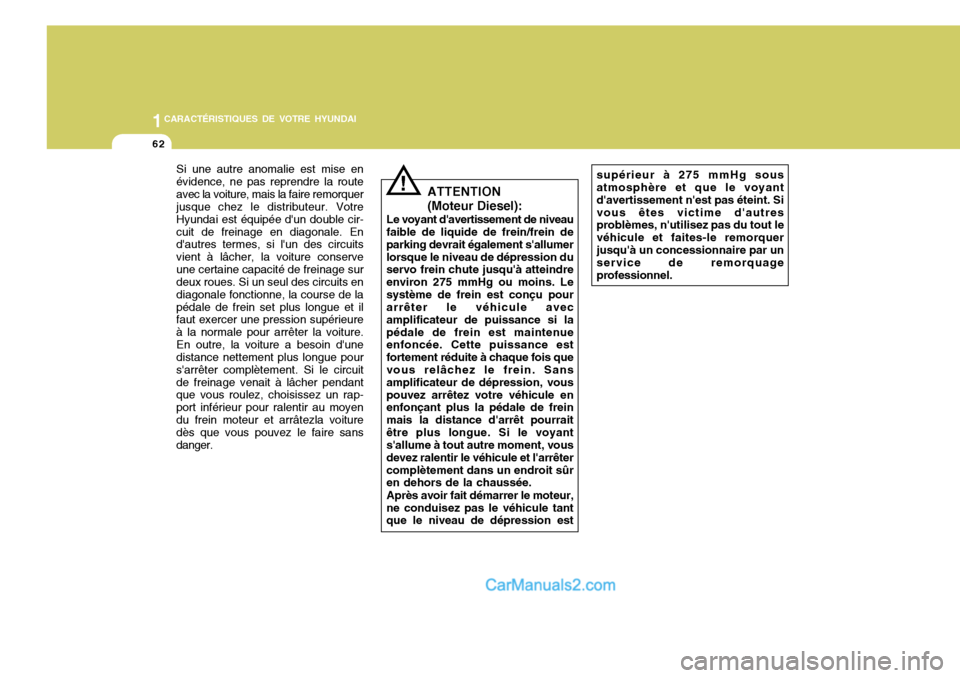

Si une autre anomalie est mise en évidence, ne pas reprendre la routeavec la voiture, mais la faire remorquer jusque chez le distributeur. Votre Hyundai est équipée d'un double cir-cuit de freinage en diagonale. En d'autres termes, si l'un des circuits vient à lâcher, la voiture conserveune certaine capacité de freinage sur deux roues. Si un seul des circuits en diagonale fonctionne, la course de lapédale de frein set plus longue et il faut exercer une pression supérieure à la normale pour arrêter la voiture.En outre, la voiture a besoin d'une distance nettement plus longue pour s'arrêter complètement. Si le circuitde freinage venait à lâcher pendant que vous roulez, choisissez un rap- port inférieur pour ralentir au moyendu frein moteur et arrâtezla voiture dès que vous pouvez le faire sans danger. ATTENTION (Moteur Diesel):
Le voyant d'avertissement de niveau
faible de liquide de frein/frein de parking devrait également s'allumerlorsque le niveau de dépression du servo frein chute jusqu'à atteindre environ 275 mmHg ou moins. Lesystème de frein est conçu pour arrêter le véhicule avec amplificateur de puissance si lapédale de frein est maintenue enfoncée. Cette puissance est fortement réduite à chaque fois que vous relâchez le frein. Sans amplificateur de dépression, vouspouvez arrêtez votre véhicule en enfonçant plus la pédale de frein mais la distance d'arrêt pourraitêtre plus longue. Si le voyant s'allume à tout autre moment, vous devez ralentir le véhicule et l'arrêtercomplètement dans un endroit sûr en dehors de la chaussée.
Après avoir fait démarrer le moteur,
ne conduisez pas le véhicule tantque le niveau de dépression est
! supérieur à 275 mmHg sous atmosphère et que le voyant d'avertissement n'est pas éteint. Sivous êtes victime d'autres problèmes, n'utilisez pas du tout le véhicule et faites-le remorquerjusqu'à un concessionnaire par un service de remorquage professionnel.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
106

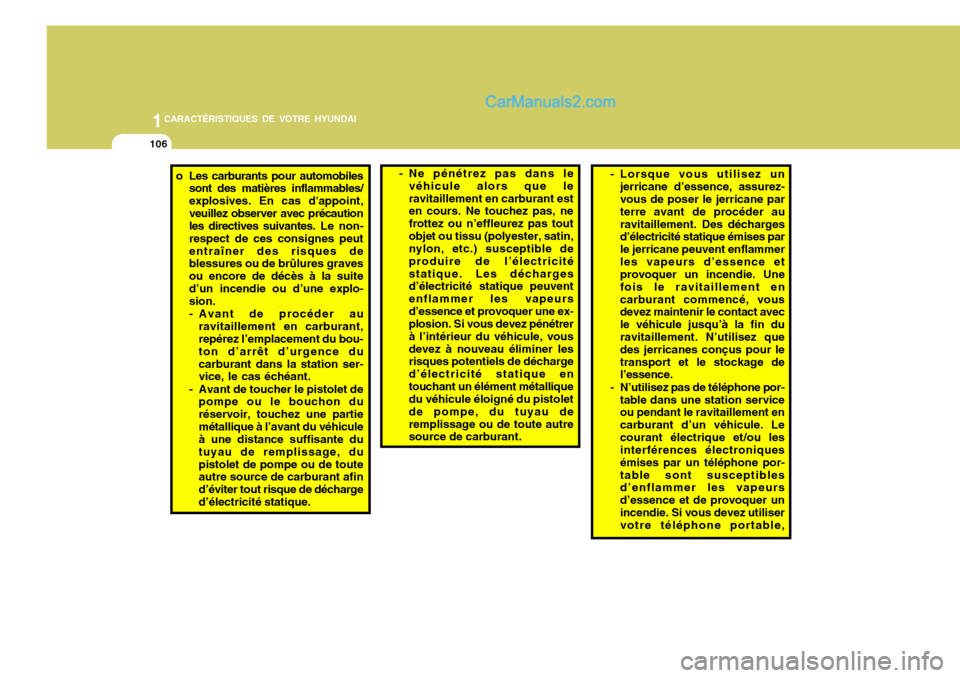

- Lorsque vous utilisez un
jerricane d’essence, assurez- vous de poser le jerricane par terre avant de procéder auravitaillement. Des décharges d’électricité statique émises par le jerricane peuvent enflammerles vapeurs d’essence et provoquer un incendie. Une fois le ravitaillement encarburant commencé, vous devez maintenir le contact avec le véhicule jusqu’à la fin du ravitaillement. N’utilisez que des jerricanes conçus pour letransport et le stockage de l’essence.
- N’utilisez pas de téléphone por- table dans une station serviceou pendant le ravitaillement en carburant d’un véhicule. Lecourant électrique et/ou les interférences électroniques émises par un téléphone por-table sont susceptibles d’enflammer les vapeurs d’essence et de provoquer unincendie. Si vous devez utiliser votre téléphone portable,o Les carburants pour automobiles sont des matières inflammables/ explosives. En cas d'appoint,veuillez observer avec précaution
les directives suivantes. Le non-
respect de ces consignes peut entraîner des risques de blessures ou de brûlures graves ou encore de décès à la suited’un incendie ou d’une explo- sion.
- Avant de procéder au ravitaillement en carburant, repérez l’emplacement du bou- ton d’arrêt d’urgence ducarburant dans la station ser- vice, le cas échéant.
- Avant de toucher le pistolet de pompe ou le bouchon du réservoir, touchez une partiemétallique à l’avant du véhicule à une distance suffisante du tuyau de remplissage, dupistolet de pompe ou de toute autre source de carburant afin d’éviter tout risque de décharged’électricité statique. - Ne pénétrez pas dans le
véhicule alors que leravitaillement en carburant est en cours. Ne touchez pas, ne frottez ou n’effleurez pas toutobjet ou tissu (polyester, satin, nylon, etc.) susceptible de produire de l’électricitéstatique. Les décharges d’électricité statique peuvent enflammer les vapeursd’essence et provoquer une ex- plosion. Si vous devez pénétrer à l’intérieur du véhicule, vousdevez à nouveau éliminer les risques potentiels de décharge d’électricité statique entouchant un élément métallique du véhicule éloigné du pistolet de pompe, du tuyau deremplissage ou de toute autre source de carburant.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
107
éloignez-vous de la station ser- vice.
- Pendant le ravitaillement en
carburant, veillez à couper lemoteur. Les composants électriques reliés au moteur émettent des étincellessusceptibles d’enflammer les vapeurs d’essence et de provoquer un incendie. Vérifieztoujours que le moteur est coupé avant et pendant le ravitaillement. Une fois leravitaillement terminé, vérifiez que le bouchon et la trappe du réservoir d’essence sontcorrectement fermés avant de démarrer le moteur.
- N’allumez pas de feu près d’une station essence. N’UTILISEZ PAS d’allumettesou de briquet, NE FUMEZ PAS, ne laissez pas de cigarette allumée à l’intérieur duvéhicule dans une station ser- vice surtout pendant le ravitaillement en essence. Lecarburant automobile est hautement inflammable et peut exploser s’il est enflammé. - Si un incendie se déclare pen-
dant le ravitaillement en carburant, éloignez-vous du véhicule et appelezimmédiatement le responsable de la station service ou la po- lice et les pompiers. Suivezles instructions de sécurité qu’ils vous indiqueront. B560B01CM-GUTDéverrouillage manuel de la trappe de remplissage decarburant
Si la trappe du réservoir de carburant ne s’ouvre pas lorsque vous actionnez le bouton d’ouverture, vous pouvez l’ouvrir manuellement. Déverrouillez etretirez le panneau situé dans le compartiment des marchandises. Tirez la poignée vers l’extérieur.
OCM052017
