2COMMENT CONDUIRE VOTRE HYUNDAI
26
L'alignement incorrect des roues entraîne l'usure prématurée despneus, mais aussi d'autres problèmes, ainsi qu'une consommation excessive encarburant.
o Maintenir la voiture en bon état de
marche. Pour réduire laconsommation et les frais d'entretien, respecter les intervalles d'entretien indiqués à la section 5.Si la voiture est utilisée dans des conditions éprouvantes pour la mécanique, les intervalles entredeux entretiens doivent être réduits (voir section 5 pour plus de détails).
o Veiller à l'état de propreté de la voiture pour préserver la longévité de voitre Hyundai, il estrecommandé d'empêcher les dépôts de matériaux corrosifs. Il est particulièrement importantd'empêcher l'accumulation de boue, saleté, glace, etc. sous la voiture. Ce poids supplémentaire peutentraîner une augmentation de la consommation en carburant et de la corrosion. o Voyager léger. Ne pas transporter
de charges inutiles pour éviter uneaugmentation de la consommation en carburant.
o Ne pas laisser le moteur tourner au ralenti plus longtemps quenécessaire. Si vous attendez (à écart de la circulation), coupez lemoteur et ne le redémarrez qu'au moment de reprendre la route.
o Rappelez-vous que votre Hyundai ne nécessite pas de préchauffage prolongé. Après le démarrage dumoteur, laissez-le tourner pendant 10 à 20 secondes avant de mettre en service le véhicule. Par tempstrès froid, toutefois, accordez à votre véhicule une période de préchauffage légèrement pluslongue. o Eviter de surcharger le moteur ou
de le soumettre à un régimeexcessif. Surcharger le moteur consiste à rouler à une vitesse insuffisante compte tenu du rap-port sélectionné (par exemple, à 60 km/h en 5ème), ce qui peut entraîner un bruit de cognement. Sicela vous arrive, sélectionnez le rapport inférieur. Soumettre le moteur à un régime excessifconsiste à le faire tourner à un nombre de tours par minute dépassant la limite de sécurité.Pour éviter d'endommager le moteur, il convient de changer de rapport aux vitessesrecommandées.
o Utiliser le conditionnement d'air à
bon escient. Le système deconditionnement d'air utilise la force motrice du moteur, de sorte que celui-ci consomme plus lorsque leconditionnement d'air est enclenché.

2
COMMENT CONDUIRE VOTRE HYUNDAI
27CONDUITE EN HIVERNEGOCIER LES VIRAGES EN DOUCEUR
Pour ralentir, utiliser le frein moteur au maximum. Un brusque coup defrein sur route enneigée ou verglacée peut faire déraper la voiture de manière incontrôlable. Il est recommandéd'augmenter la distance qui vous sépare de la voiture qui précède. D'une manière générale, le freinage doit êtreprogressif. Il convient de noter que les chaînes permettent d'augmenter la force de traction de la voiture, maisqu'elles n'empêchent pas la voiture de déraper en cas de freinage trop brusque. REMARQUE: L'utilisation des pneus neige ou des chaînes n'est pas autorisé partout. Avant de monter des pneus neige ou des chaînes, s'informerde la législation locale en vigueur.
ZC160A1-IU Eviter de freiner ou de changer de vitesse dans un virage, surtout si la route est humide. Idéalement, lesvirages doivent être négociés en accélérant trés légèrement, ce qui permet de limiter l'usure des pneus.
ZC170A1-AU Plus l'hiver est rigoureux, plus la
voiture risque de connaître des problèmes. Les quelques suggestionsqui suivent vous permettront de minimiser ces problèmes, résultant notamment d'une usure accrue.
ZC170B1-AU Routes enneigées ou verglacées Pour se déplacer sur routes
enneigées, il peut s'avérer nécessaire de monter des pneus neige ou d'entourer les roues de chaînes. Sivous optez pour des pneus neige, ils doivent avoir les mêmes dimensions et être du même type que les pneusd'origine pour préserver le degré de sécurité et de maniabilité de la voiture. D'autre part, il est potentiellement trésdangereux de rouler à vive allure, d'accélérer brutalement, de freiner brusquement et de donner des coupsde volant intempestifs.

2COMMENT CONDUIRE VOTRE HYUNDAI

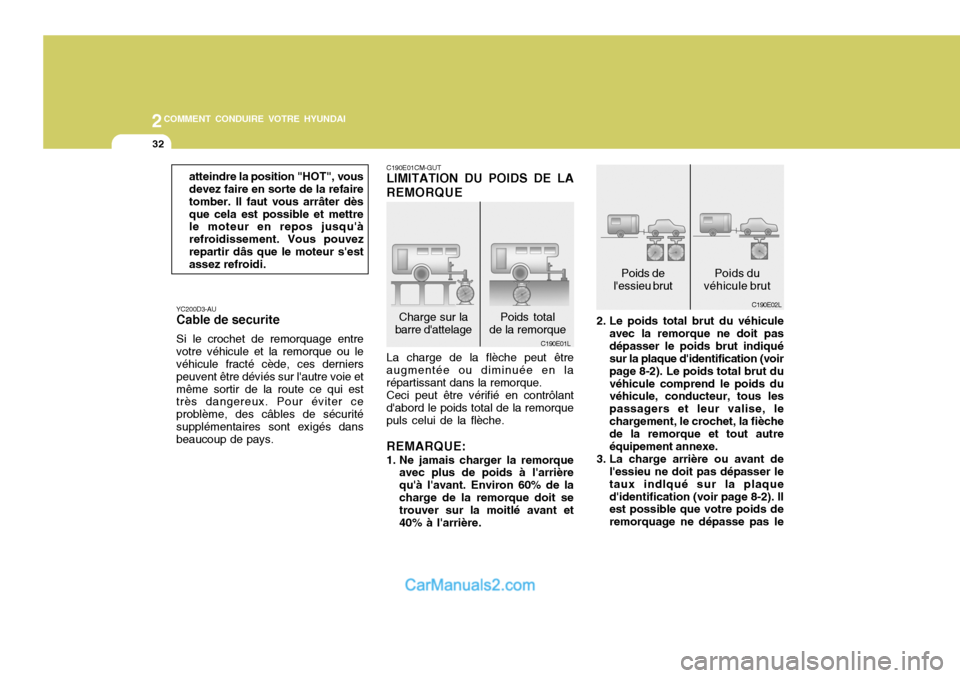

32
C190E02L
Poids de
l'essieu brut Poids du
véhicule brut
Charge sur la
barre d'attelage Poids total
de la remorque C190E01L
C190E01CM-GUT LIMITATION DU POIDS DE LA REMORQUE La charge de la flèche peut être augmentée ou diminuée en larépartissant dans la remorque.Ceci peut être vérifié en contrôlantd'abord le poids total de la remorquepuls celui de la flèche. REMARQUE:
1. Ne jamais charger la remorque avec plus de poids à l'arrière qu'à l'avant. Environ 60% de lacharge de la remorque doit se trouver sur la moitlé avant et 40% à l'arrière. 2. Le poids total brut du véhicule
avec la remorque ne doit pasdépasser le poids brut indiqué sur la plaque d'identification (voir page 8-2). Le poids total brut duvéhicule comprend le poids du véhicule, conducteur, tous les passagers et leur valise, lechargement, le crochet, la fièche de la remorque et tout autre équipement annexe.
3. La charge arrière ou avant de l'essieu ne doit pas dépasser letaux indlqué sur la plaqued'identification (voir page 8-2). Il est possible que votre poids de remorquage ne dépasse pas le
atteindre la position "HOT", vous devez faire en sorte de la refaire tomber. Il faut vous arrâter dèsque cela est possible et mettre le moteur en repos jusqu'à refroidissement. Vous pouvezrepartir dâs que le moteur s'est assez refroidi.
YC200D3-AU Cable de securite Si le crochet de remorquage entre votre véhicule et la remorque ou le véhicule fracté cède, ces derniers peuvent être déviés sur l'autre voie etmême sortir de la route ce qui est très dangereux. Pour éviter ce problème, des câbles de sécuritésupplémentaires sont exigés dans beaucoup de pays.

3QUE FAIRE EN CAS D'URGENCE

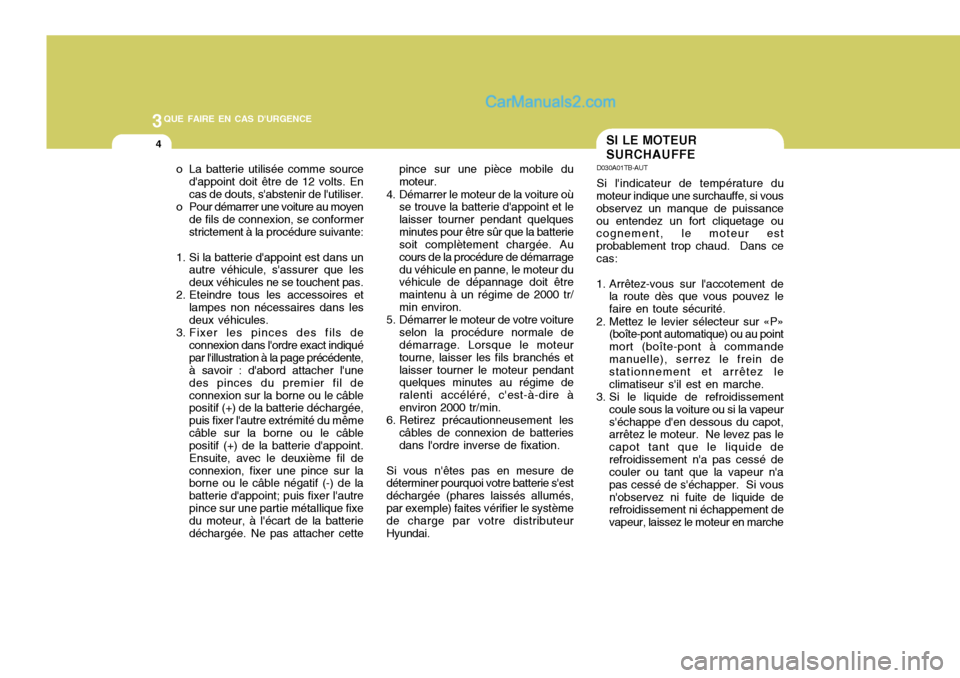

4SI LE MOTEUR SURCHAUFFE
pince sur une pièce mobile du moteur.
4. Démarrer le moteur de la voiture où se trouve la batterie d'appoint et lelaisser tourner pendant quelquesminutes pour être sûr que la batterie soit complètement chargée. Au cours de la procédure de démarragedu véhicule en panne, le moteur du véhicule de dépannage doit être maintenu à un régime de 2000 tr/min environ.
5. Démarrer le moteur de votre voiture selon la procédure normale de démarrage. Lorsque le moteur tourne, laisser les fils branchés etlaisser tourner le moteur pendant quelques minutes au régime de ralenti accéléré, c'est-à-dire àenviron 2000 tr/min.
6. Retirez précautionneusement les câbles de connexion de batteriesdans l'ordre inverse de fixation.
Si vous n'êtes pas en mesure de
déterminer pourquoi votre batterie s'estdéchargée (phares laissés allumés,par exemple) faites vérifier le système de charge par votre distributeur Hyundai. D030A01TB-AUT Si l'indicateur de température du
moteur indique une surchauffe, si vous observez un manque de puissanceou entendez un fort cliquetage ou cognement, le moteur est probablement trop chaud. Dans cecas:
1. Arrêtez-vous sur l'accotement de la route dès que vous pouvez le faire en toute sécurité.
2. Mettez le levier sélecteur sur «P» (boîte-pont automatique) ou au pointmort (boîte-pont à commandemanuelle), serrez le frein de stationnement et arrêtez le climatiseur s'il est en marche.
3. Si le liquide de refroidissement
coule sous la voiture ou si la vapeurs'échappe d'en dessous du capot, arrêtez le moteur. Ne levez pas le capot tant que le liquide derefroidissement n'a pas cessé de couler ou tant que la vapeur n'a pas cessé de s'échapper. Si vousn'observez ni fuite de liquide de refroidissement ni échappement de vapeur, laissez le moteur en marche
o La batterie utilisée comme source
d'appoint doit être de 12 volts. Encas de douts, s'abstenir de l'utiliser.
o Pour démarrer une voiture au moyen
de fils de connexion, se conformerstrictement à la procédure suivante:
1. Si la batterie d'appoint est dans un autre véhicule, s'assurer que lesdeux véhicules ne se touchent pas.
2. Eteindre tous les accessoires et
lampes non nécessaires dans lesdeux véhicules.
3. Fixer les pinces des fils de connexion dans l'ordre exact indiquépar l'illustration à la page précédente, à savoir : d'abord attacher l'une des pinces du premier fil deconnexion sur la borne ou le câble positif (+) de la batterie déchargée, puis fixer l'autre extrémité du mêmecâble sur la borne ou le câble positif (+) de la batterie d'appoint. Ensuite, avec le deuxième fil deconnexion, fixer une pince sur la borne ou le câble négatif (-) de la batterie d'appoint; puis fixer l'autrepince sur une partie métallique fixe du moteur, à l'écart de la batterie déchargée. Ne pas attacher cette

3
QUE FAIRE EN CAS D'URGENCE
5
!

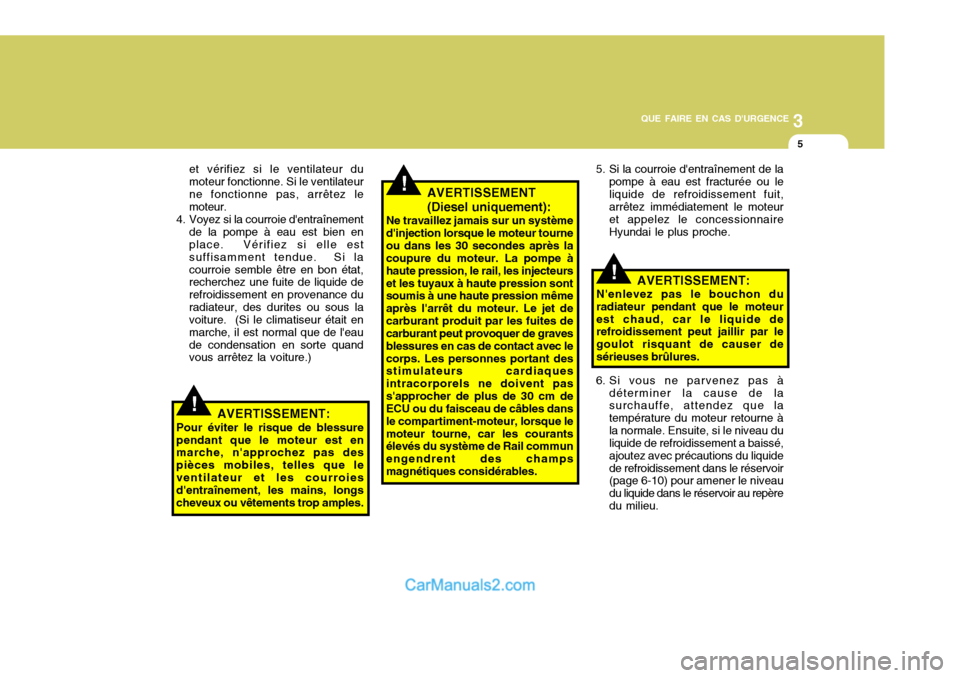

et vérifiez si le ventilateur du moteur fonctionne. Si le ventilateurne fonctionne pas, arrêtez le moteur.
4. Voyez si la courroie d'entraînement de la pompe à eau est bien enplace. Vérifiez si elle est suffisamment tendue. Si lacourroie semble être en bon état, recherchez une fuite de liquide de refroidissement en provenance duradiateur, des durites ou sous la voiture. (Si le climatiseur était en marche, il est normal que de l'eaude condensation en sorte quand vous arrêtez la voiture.)
AVERTISSEMENT:
Pour éviter le risque de blessure pendant que le moteur est en marche, n'approchez pas des pièces mobiles, telles que leventilateur et les courroies d'entraînement, les mains, longs cheveux ou vêtements trop amples.
AVERTISSEMENT (Diesel uniquement):
Ne travaillez jamais sur un système d'injection lorsque le moteur tourneou dans les 30 secondes après la coupure du moteur. La pompe à haute pression, le rail, les injecteurset les tuyaux à haute pression sont soumis à une haute pression même après l'arrêt du moteur. Le jet decarburant produit par les fuites de carburant peut provoquer de graves blessures en cas de contact avec lecorps. Les personnes portant des stimulateurs cardiaques intracorporels ne doivent pass'approcher de plus de 30 cm de ECU ou du faisceau de câbles dans le compartiment-moteur, lorsque lemoteur tourne, car les courants élevés du système de Rail commun engendrent des champsmagnétiques considérables. 5. Si la courroie d'entraînement de la
pompe à eau est fracturée ou leliquide de refroidissement fuit, arrêtez immédiatement le moteur et appelez le concessionnaireHyundai le plus proche.!
!AVERTISSEMENT:
N'enlevez pas le bouchon du radiateur pendant que le moteurest chaud, car le liquide de refroidissement peut jaillir par le goulot risquant de causer desérieuses brûlures.
6. Si vous ne parvenez pas à déterminer la cause de la surchauffe, attendez que la température du moteur retourne àla normale. Ensuite, si le niveau du liquide de refroidissement a baissé, ajoutez avec précautions du liquidede refroidissement dans le réservoir (page 6-10) pour amener le niveau du liquide dans le réservoir au repèredu milieu.

3
QUE FAIRE EN CAS D'URGENCE
9
!
CHANGER UNE ROUE DEGONFLEE
D060A02HP-GUT La procédure décrite dans les pages
peut servir à remplacer une roue dont le pneu est crevé, mais aussi pour permuter les roues de temps à autre(afin que les pneus puissent s'user de manière uniforme). Avant de changer un pneu à plat, s'assurer que lesélecteur est sur "P" (boîte automatique) ou que le levier de vitesse est en marche arrière (boîtemanuelle). Ensuite: OCM053102L
AVERTISSEMENT:
Votre véhicule est doté de pneusconçus pour assurer desmanoeuvres et une conduite sûres.N'utilisez pas des pneus et desroues de dimensions et de typedifférents de ceux d'origine montés sur votre véhicule. Cela risque de nuire à la sécurité et aux perfor-mances de votre véhicule, d'entraîner des manoeuvres incorrectes ou le renversement duvéhicule et de graves blessures corporelles. Lors du remplacement des pneus, veillez à ce que lesquatre roues et pneus soient de la même dimension, du même type, de la même marque, qu'ils aient lamême chape et la même capacité de charge. Si vous décidez néanmoins d'équiper votre véhiculeavec une combinaison pneus/roues non recommandée par Hyundai pour la conduite hors route, vousne devez pas utiliser ces pneus pour la conduite sur routes.EN CAS DE CREVAISON
ZD060A1-AU Si un pneu se dégonfle en cours de
route
1. Enlever le pied de la pédale
d'accélérateur et laisser la voiture ralentir d'elle-même. Ne pas appuyer sur la pédale de frein ou essayer dese ranger immédiatement sur le côté : vous risqueriez de perdre le contrôle de la voiture. Lorsque lavitesse de la voiture a suffisamment diminué, freiner prudemment et se ranger sur le côté. Se garer autant que possible à l'écart de la route, sur un sol ferme et horizontal. Surautoroute, ne pas s'arrêter sur la berme centrale qui sépare les voies de circulation allant en sens opposé.
2. Lorsque la voiture est arrêtée, allumer les feux de détresse, serrerle frein à main et mettre le sélecteursur "P" (boîte automatique) ou le levier de vitesse en marche arrière (boîte manuelle).
3. Faire descendre tous les passagers. Les inviter à descendre du côtéopposé à celui de la circulation.
4. Changer le pneu en suivant les instructions figurant dans les pagesqui suivent.

3QUE FAIRE EN CAS D'URGENCE
14

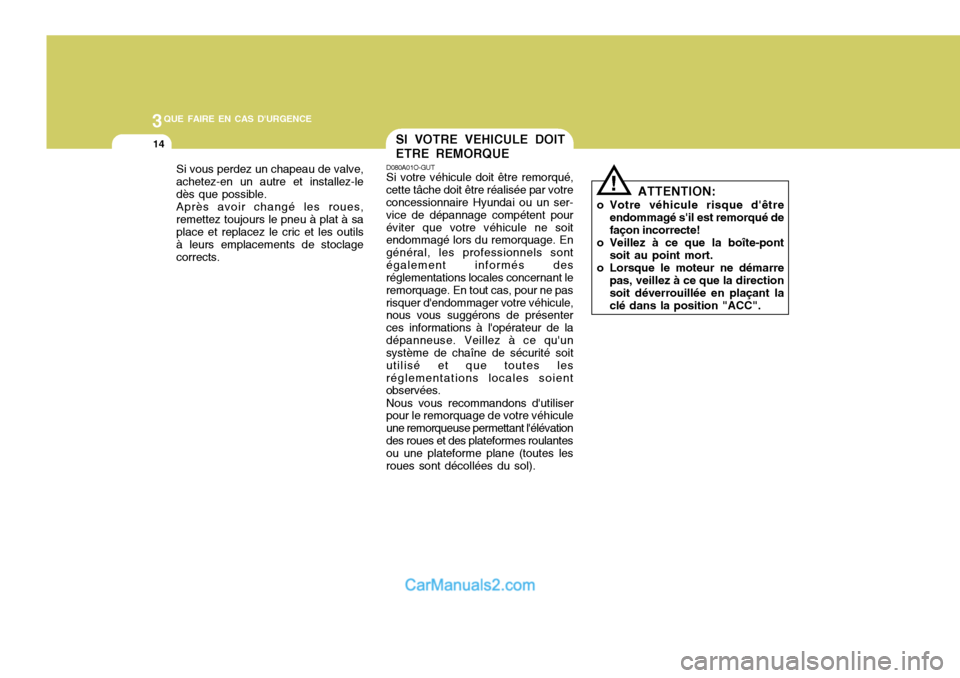

Si vous perdez un chapeau de valve, achetez-en un autre et installez-ledès que possible.Après avoir changé les roues,remettez toujours le pneu à plat à saplace et replacez le cric et les outils à leurs emplacements de stoclage corrects.SI VOTRE VEHICULE DOIT ETRE REMORQUE
D080A01O-GUT Si votre véhicule doit être remorqué,
cette tâche doit être réalisée par votre concessionnaire Hyundai ou un ser- vice de dépannage compétent pouréviter que votre véhicule ne soit endommagé lors du remorquage. En général, les professionnels sontégalement informés des réglementations locales concernant le remorquage. En tout cas, pour ne pasrisquer d'endommager votre véhicule, nous vous suggérons de présenter ces informations à l'opérateur de ladépanneuse. Veillez à ce qu'un système de chaîne de sécurité soit utilisé et que toutes lesréglementations locales soient observées.
Nous vous recommandons d'utiliser
pour le remorquage de votre véhicule une remorqueuse permettant l'élévationdes roues et des plateformes roulantes ou une plateforme plane (toutes les roues sont décollées du sol).
! ATTENTION:
o Votre véhicule risque d'être endommagé s'il est remorqué de façon incorrecte!
o Veillez à ce que la boîte-pont soit au point mort.
o Lorsque le moteur ne démarre pas, veillez à ce que la directionsoit déverrouillée en plaçant laclé dans la position "ACC".

4
PRÉVENTION DE LA CORROSION & NETTOYAGE

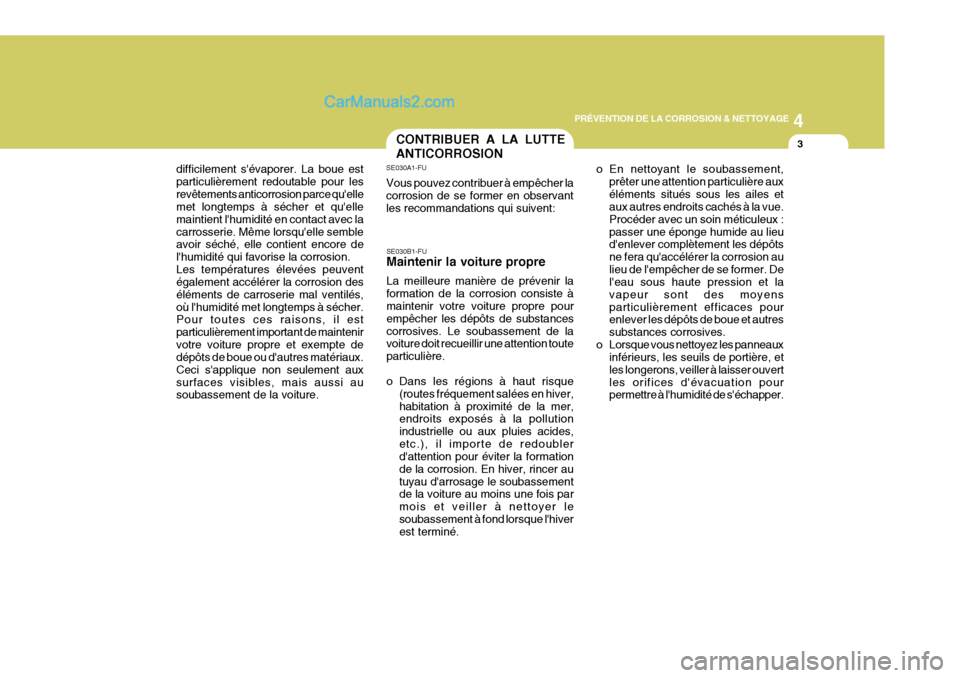

3CONTRIBUER A LA LUTTE ANTICORROSION
SE030B1-FU Maintenir la voiture propre La meilleure manière de prévenir la formation de la corrosion consiste à maintenir votre voiture propre pour empêcher les dépôts de substancescorrosives. Le soubassement de la voiture doit recueillir une attention toute particulière.
o Dans les régions à haut risque (routes fréquement salées en hiver, habitation à proximité de la mer, endroits exposés à la pollution industrielle ou aux pluies acides,etc.), il importe de redoubler d'attention pour éviter la formation de la corrosion. En hiver, rincer autuyau d'arrosage le soubassement de la voiture au moins une fois par mois et veiller à nettoyer lesoubassement à fond lorsque l'hiver est terminé. o En nettoyant le soubassement,
prêter une attention particulière aux éléments situés sous les ailes et aux autres endroits cachés à la vue. Procéder avec un soin méticuleux :passer une éponge humide au lieu d'enlever complètement les dépôts ne fera qu'accélérer la corrosion aulieu de l'empêcher de se former. De l'eau sous haute pression et la vapeur sont des moyensparticulièrement efficaces pour enlever les dépôts de boue et autres substances corrosives.
o Lorsque vous nettoyez les panneaux inférieurs, les seuils de portière, etles longerons, veiller à laisser ouvertles orifices d'évacuation pour permettre à l'humidité de s'échapper.
difficilement s'évaporer. La boue est particulièrement redoutable pour lesrevêtements anticorrosion parce qu'elle met longtemps à sécher et qu'elle maintient l'humidité en contact avec lacarrosserie. Même lorsqu'elle semble avoir séché, elle contient encore de l'humidité qui favorise la corrosion.Les températures élevées peuvent également accélérer la corrosion des éléments de carroserie mal ventilés,où l'humidité met longtemps à sécher. Pour toutes ces raisons, il est particulièrement important de maintenirvotre voiture propre et exempte de dépôts de boue ou d'autres matériaux. Ceci s'applique non seulement auxsurfaces visibles, mais aussi au soubassement de la voiture. SE030A1-FU Vous pouvez contribuer à empêcher la corrosion de se former en observant les recommandations qui suivent:
