2006 BMW MOTORRAD K 1200 R Manual do condutor (in Portuguese)

Por baixo do assento1Orifício de enchimento,
óleo de motor ( 92)
2 Ferramenta de bordo
( 90)
3 Suporte para capacetes
( 58)
215zVisão geral

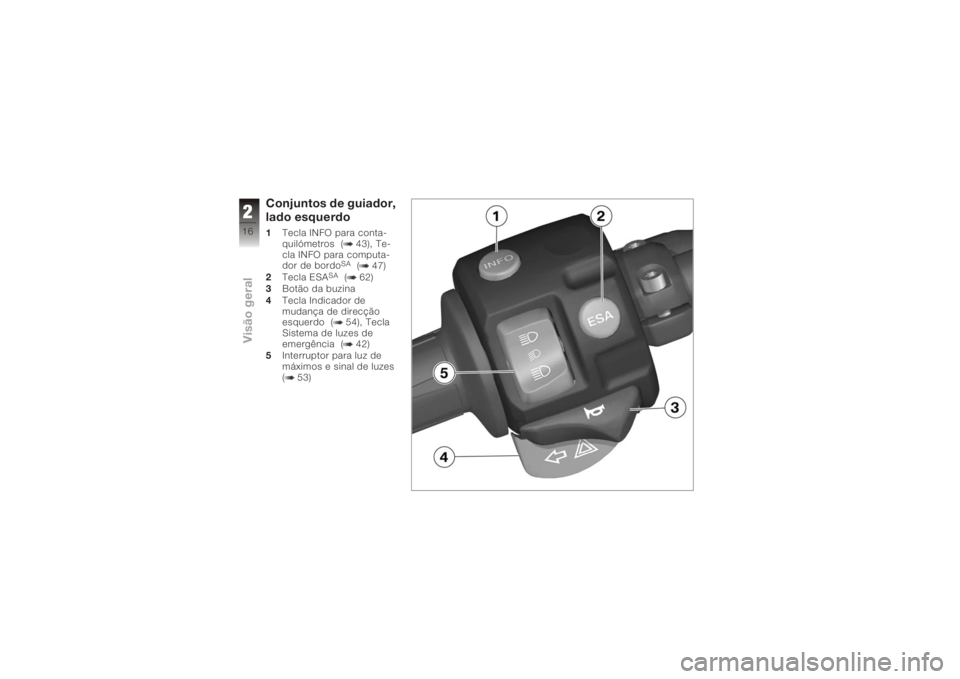

Conjuntos de guiador,
lado esquerdo1Tecla INFO para conta-
quilómetros ( 43), Te-
cla INFO para computa-
dor de bordo
SA
( 47)
2 Tecla ESA
SA
( 62)
3 Botão da buzina
4 Tecla Indicador de
mudança de direcção
esquerdo ( 54), Tecla
Sistema de luzes de
emergência ( 42)
5 Interruptor para luz de
máximos e sinal de luzes
( 53)
216zVisão geral

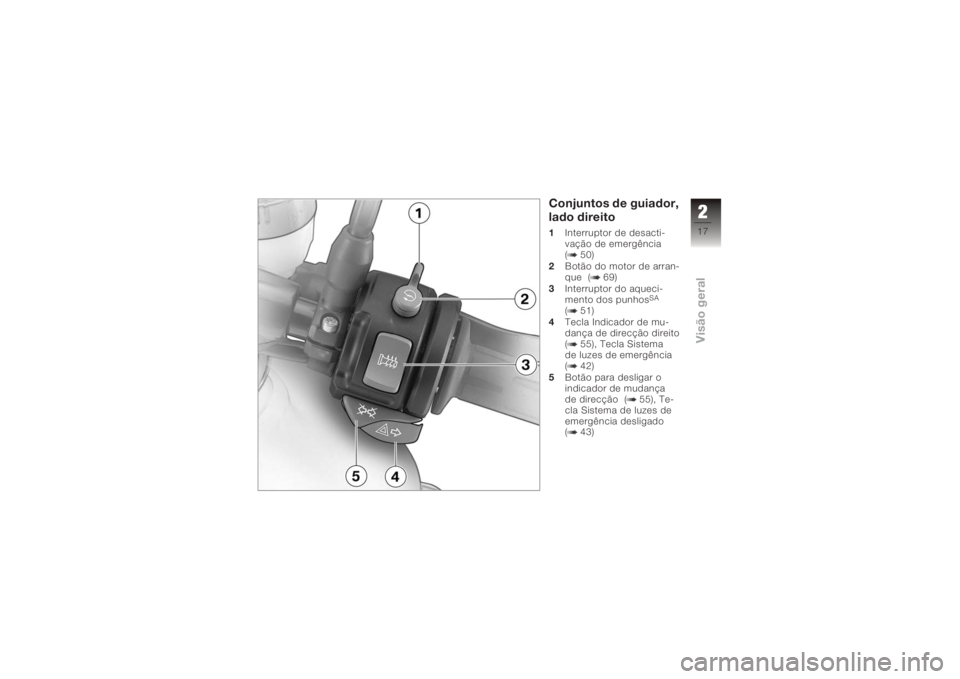

Conjuntos de guiador,
lado direito1Interruptor de desacti-
vação de emergência
( 50)
2 Botão do motor de arran-
que ( 69)
3 Interruptor do aqueci-
mento dos punhos
SA
( 51)
4 Tecla Indicador de mu-
dança de direcção direito
( 55), Tecla Sistema
de luzes de emergência
( 42)
5 Botão para desligar o
indicador de mudança
de direcção ( 55), Te-
cla Sistema de luzes de
emergência desligado
( 43)
217zVisão geral

Instrumento
combinado1Velocímetro
2 Conta-rotações
3 Luzes de advertência e
de controlo ( 22)
4 Display multifunções
( 22)
5 Luz de controlo DWA
(SA) e sensor da ilumi-
nação dos instrumentos
6 Comando do
conta-quilómetros
( 43)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação
dia / noite.
218zVisão geral

Faróis1Lâmpadas da luz de má-
ximos
2 Lâmpada da luz de médi-
os
3 Lâmpada da luz de pre-
sença
219zVisão geral

220zVisão geral

Indicações
Display multifunções . . . . . . . . . . 22
Luzes de advertência e de
controlo . . . . . . . . . . . . . . . . . . . . . . . 22
Luz de advertência ABS
SA
..... 22
Indicações de
funcionamento . . . . . . . . . . . . . . . . 22
Indicador geral de
advertência . . . . . . . . . . . . . . . . . . . 23
Indicações de advertência do
sistema de controlo da pressão
dos pneus RDC
SA
............. 31
Indicadores de advertência
ABS
SA
........................ 35
321zIndicações

Display multifunções1Relógio ( 45), Área
para indicações RDC
SA
( 46), Área para indica-
ções do nível de óleo
SA
( 50)
2 Zona para indicadores
de advertência ( 23)
3 Área para indicações do
computador de bordo
SA
( 47)
4 Velocidade de caixa
( 23)
5 Indicador da temperatura
do líquido de refrigera-
ção ( 23) 6
Área para indicações
ESA
SA
( 62)
7 Indicação Conta-
quilómetros ( 43)
8 Indicação da quantidade
de combustível ( 22)
Luzes de advertência
e de controlo1Luz de controlo do in-
dicador de mudança de
direcção esquerdo
2 Luz de controlo da luz de
máximos
3 Luz de advertência geral 4
Luz de controlo do
ponto-morto
5 Luz de advertência ABS
(SA)
6 Luz de controlo do in-
dicador de mudança de
direcção direito
Luz de advertência
ABS
SA
Em alguns países é possível
uma apresentação diferente
da luz de advertência ABS.
Possíveis variantes naci-
onais.
Indicações de
funcionamentoQuantidade de
combustível
As barras transversais
sob o símbolo de coluna
de abastecimento indicam a
322zIndicações
