2006 Alfa Romeo Brera/Spider Betriebsanleitung (in German)

247
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Versionen A B C D E F G H
2.2 JTS - 3.2 JTS - 4410 1000 2528 882 1341 1593 1830 1575
2.4 JTDM1579 () 1559 ()

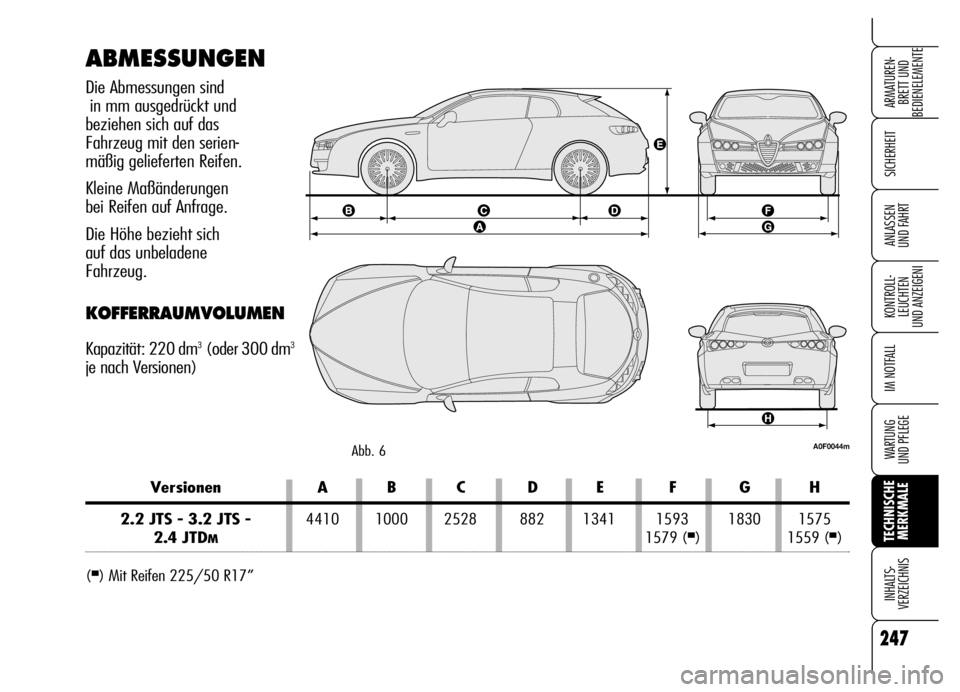

ABMESSUNGEN
Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das
Fahrzeug mit den serien-
mäßig gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene
Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität: 220 dm3(oder 300 dm3
je nach Versionen)
() Mit Reifen 225/50 R17”
A0F0044mAbb. 6

248
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
FAHRLEISTUNGEN
Höchstgeschwindigkeit Beschleunigung Kilometer aus dem Stand
von 0-100 km/h
km/h Sek. Sek.
2.2 JTS222 8,6 29,6
3.2 JTS 240 6,8 –
2.4 JTDM228 8,3 28,9

249
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
2.2 JTS
1470
1200
1100
1890
420
1450
60
80
3.2 JTS
1630
1300
1100
2050
420
1500
60
80
2.4 JTDM
1600
1300
1100
2020
420
1500
60
80

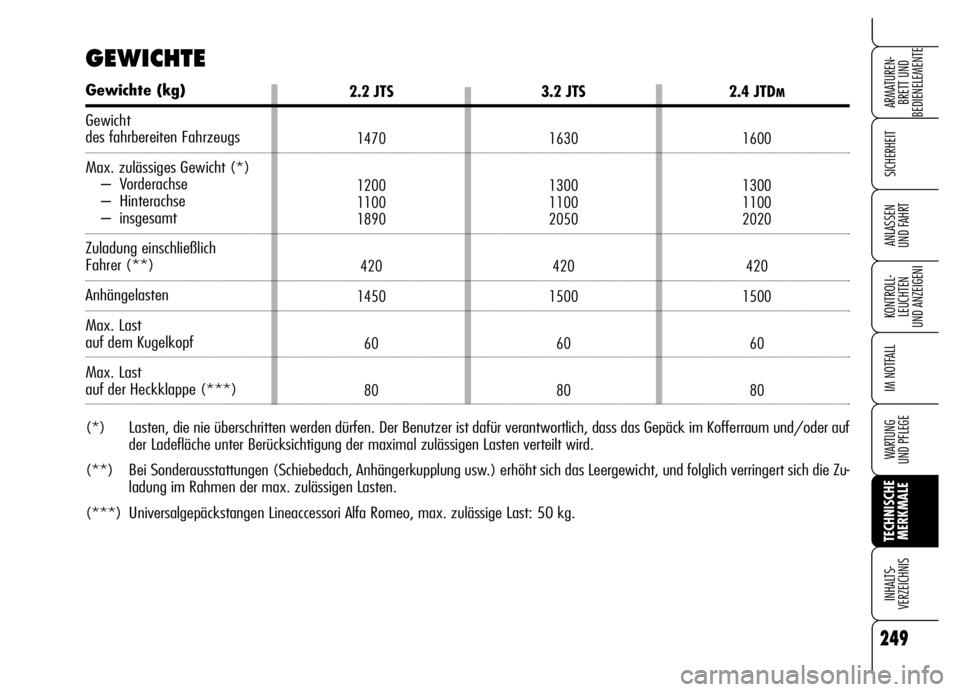

GEWICHTE
Gewichte (kg)
Gewicht
des fahrbereiten Fahrzeugs
Max. zulässiges Gewicht (*)
– Vorderachse
– Hinterachse
– insgesamt
Zuladung einschließlich
Fahrer (**)
Anhängelasten
Max. Last
auf dem Kugelkopf
Max. Last
auf der Heckklappe (***)
(*) Lasten, die nie überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Kofferraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(**) Bei Sonderausstattungen (Schiebedach, Anhängerkupplung usw.) erhöht sich das Leergewicht, und folglich verringert sich die Zu-
ladung im Rahmen der max. zulässigen Lasten.
(***) Universalgepäckstangen Lineaccessori Alfa Romeo, max. zulässige Last: 50 kg.

250
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

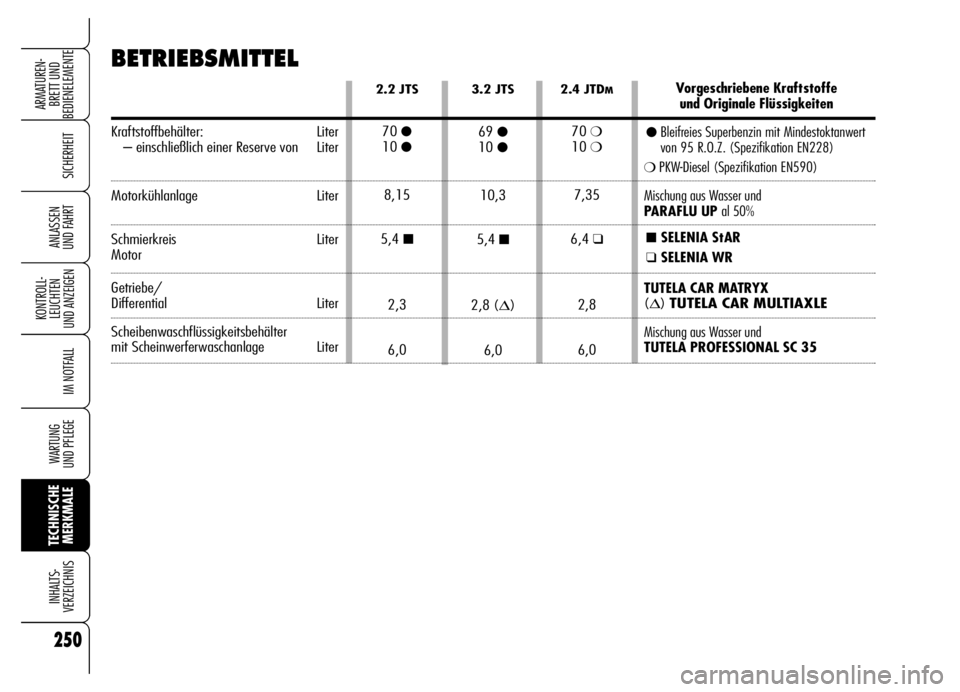

BETRIEBSMITTEL
2.4 JTDM
70 ❍10 ❍
7,35
6,4
❑
2,8
6,0
2.2 JTS
70 10
8,15
5,4

2,3
6,0
3.2 JTS
69 10
10,3
5,4

2,8 (∆)
6,0
Kraftstoffbehälter: Liter
– einschließlich einer Reserve von Liter
Motorkühlanlage Liter
Schmierkreis LiterMotor
Getriebe/
Differential Liter
Scheibenwaschflüssigkeitsbehälter
mit Scheinwerferwaschanlage Liter
Vorgeschriebene Kraftstoffe
und Originale Flüssigkeiten
Bleifreies Superbenzin mit Mindestoktanwert
von 95 R.O.Z. (Spezifikation EN228)
❍PKW-Diesel (Spezifikation EN590)
Mischung aus Wasser und
PARAFLU UP al 50%
SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(∆) TUTELA CAR MULTIAXLE
Mischung aus Wasser und
TUTELA PROFESSIONAL SC 35

251
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Schmiermittel auf synthetischer Basis SAE-Klasse
5W-40 Qualifikation FIAT 9.55535-H2
Schmiermittel auf synthetischer Basis SAE-Klasse
5W-40 Qualifikation FIAT 9.55535-M2SELENIA StAR
SELENIA WRJe nach dem Plan
der Programmierten
Wartung
Je nach dem Plan
der Programmierten
Wartung
Für den korrekten Betrieb der Versionen Multijet mit DPF nur das originale Schmiermittel verwenden. Im Notfall, wenn das Originalpro-
dukt nicht verfügbar ist, nur max. 0,5 l nachfüllen und umgehend das Autorisierten Alfa Romeo Kundendienst anfahren.
Wenn nicht die originalen Produkte SAE 5W-40 verwendet werden, werden Schmiermittel mit Mindestleistungen ACEA A3 für Benzin-
motoren und ACEA B4 für Dieselmotoren akzeptiert. In diesem Fall werden die optimalen Leistungen des Motors gewährleistet.
Die Verwendung von Produkten unter den Merkmalen von ACEA A3 und ACEA B4 kann Schäden am Motor verursachen, die nicht von
der Garantie gedeckt sind.
Für besonders harte klimatische Bedingungen fordern Sie beim Fiat Kundendienstnetz das entsprechende Produkt der Auswahl Seleniaan.

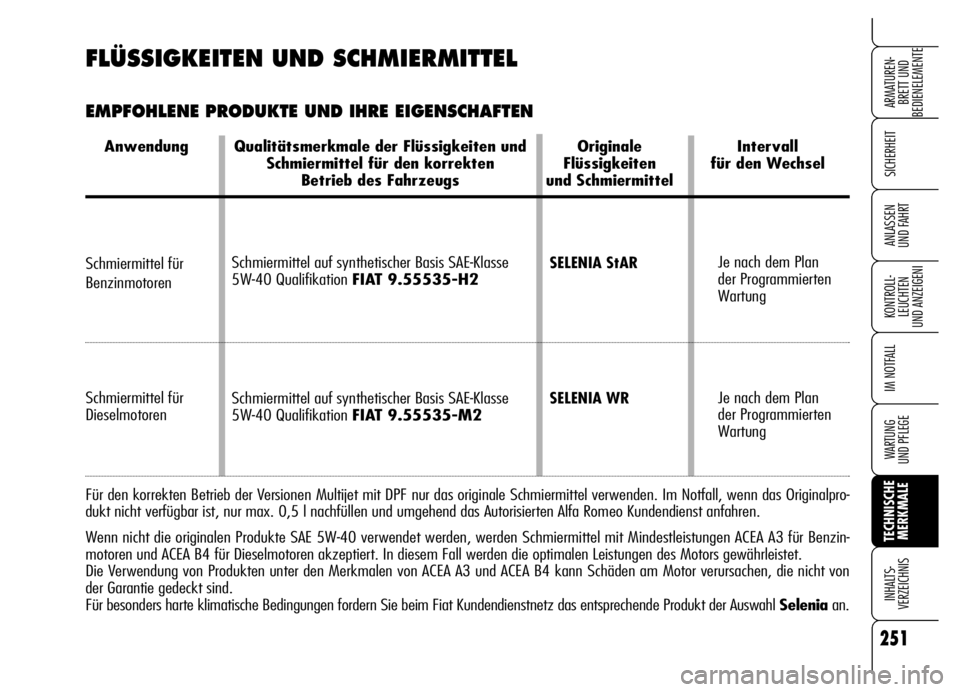

FLÜSSIGKEITEN UND SCHMIERMITTEL
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Anwendung Qualitätsmerkmale der Flüssigkeiten und Originale Intervall
Schmiermittel für den korrekten Flüssigkeiten für den Wechsel
Betrieb des Fahrzeugs und Schmiermittel
Schmiermittel für
Benzinmotoren
Schmiermittel für
Dieselmotoren

252
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

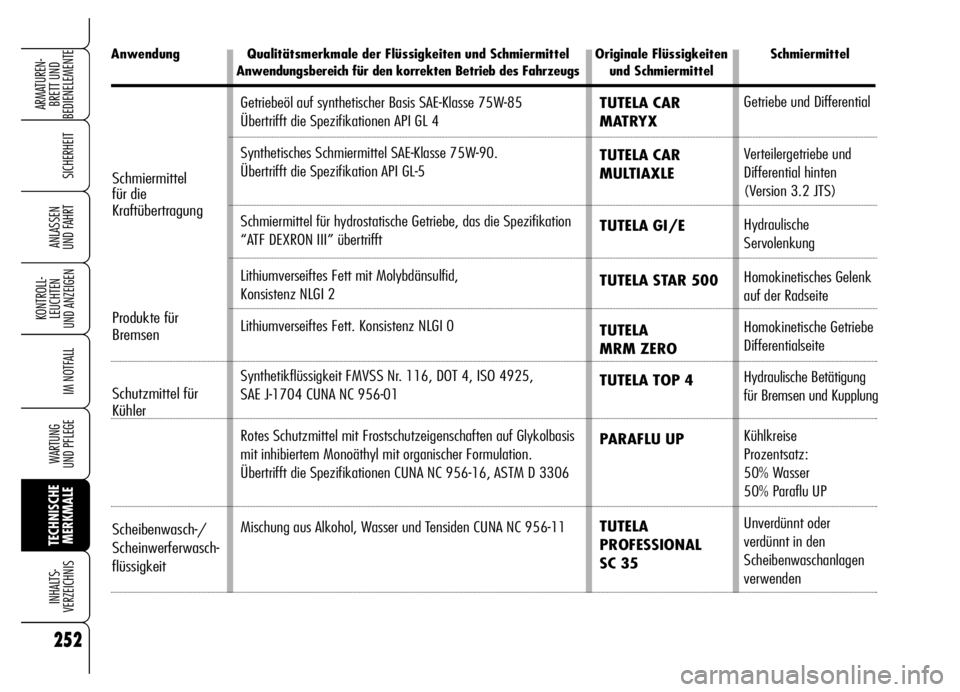

Getriebeöl auf synthetischer Basis SAE-Klasse 75W-85
Übertrifft die Spezifikationen API GL 4
Synthetisches Schmiermittel SAE-Klasse 75W-90.
Übertrifft die Spezifikation API GL-5
Schmiermittel für hydrostatische Getriebe, das die Spezifikation
“ATF DEXRON III” übertrifft
Lithiumverseiftes Fett mit Molybdänsulfid,
Konsistenz NLGI 2
Lithiumverseiftes Fett. Konsistenz NLGI 0
Synthetikflüssigkeit FMVSS Nr. 116, DOT 4, ISO 4925,
SAE J-1704 CUNA NC 956-01
Rotes Schutzmittel mit Frostschutzeigenschaften auf Glykolbasis
mit inhibiertem Monoäthyl mit organischer Formulation.
Übertrifft die Spezifikationen CUNA NC 956-16, ASTM D 3306
Mischung aus Alkohol, Wasser und Tensiden CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA CAR
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU UP
TUTELA
PROFESSIONAL
SC 35Getriebe und Differential
Verteilergetriebe und
Differential hinten
(Version 3.2 JTS)
Hydraulische
Servolenkung
Homokinetisches Gelenk
auf der Radseite
Homokinetische Getriebe
Differentialseite
Hydraulische Betätigung
für Bremsen und Kupplung
Kühlkreise
Prozentsatz:
50% Wasser
50% Paraflu UP
Unverdünnt oder
verdünnt in den
Scheibenwaschanlagen
verwenden
Produkte für
Bremsen
Scheibenwasch-/
Scheinwerferwasch-
flüssigkeit
Schutzmittel für
Kühler Schmiermittel
für die
Kraftübertragung
Anwendung Qualitätsmerkmale der Flüssigkeiten und Schmiermittel Originale Flüssigkeiten Schmiermittel
Anwendungsbereich für den korrekten Betrieb des Fahrzeugsund Schmiermittel

253
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
– Landstraßenzyklus: er besteht
aus häufigen Beschleunigungen in allen
Gängen, entsprechend dem üblichen Ein-
satz des Fahrzeugs; die Geschwindigkeit
variiert dabei von 0 bis 120 km/h;
– kombinierter Durchschnitts-
verbrauch: er errechnet sich aus der
Kombination von ca. 37% Stadtzyklus
und ca. 63% Landstraßenzyklus.ZUR BEACHTUNGBeschaffenheit
der Strecke, Verkehrsverhältnisse, at-
mosphärische Bedingungen, Fahrweise,
der allgemeine Zustand des Fahrzeugs,
Ausstattungsumfang/Sonderausstat-
tung/Zubehör, Benutzung der Klima-
anlage, Beladung des Fahrzeugs, Dach-
gepäckträger, sowie andere, die Wind-
schlüpfrigkeit beeinträchtigende Zu-
stände oder der Fahrtwiderstand kön-
nen natürlich unterschiedliche Ver-
brauchswerte gegenüber den ermittel-

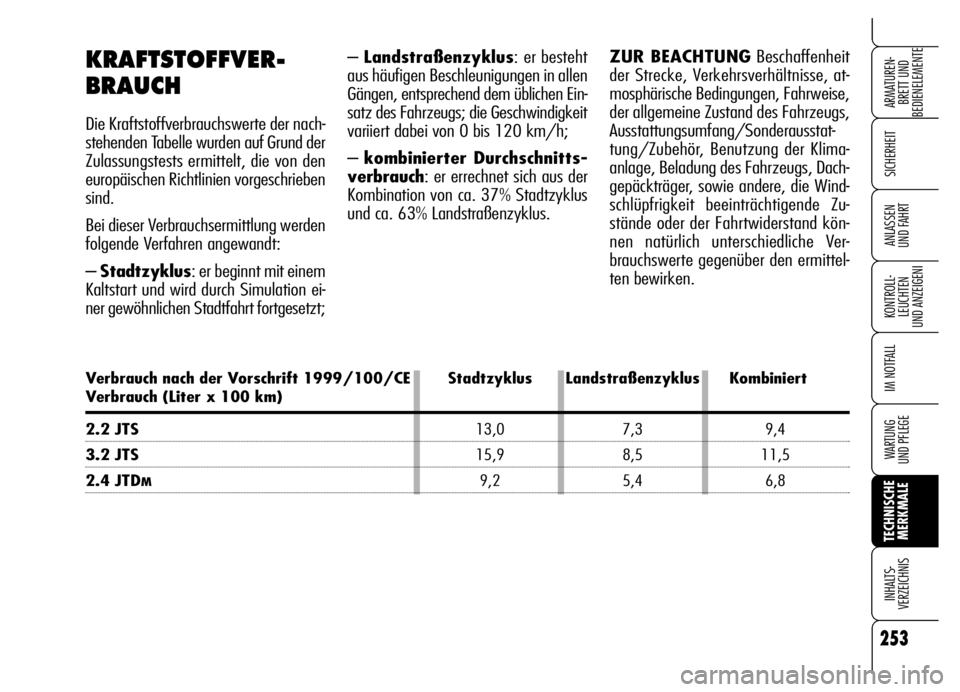

ten bewirken.KRAFTSTOFFVER-
BRAUCH
Die Kraftstoffverbrauchswerte der nach-
stehenden Tabelle wurden auf Grund der
Zulassungstests ermittelt, die von den
europäischen Richtlinien vorgeschrieben
sind.
Bei dieser Verbrauchsermittlung werden
folgende Verfahren angewandt:
– Stadtzyklus: er beginnt mit einem
Kaltstart und wird durch Simulation ei-
ner gewöhnlichen Stadtfahrt fortgesetzt;
Verbrauch nach der Vorschrift 1999/100/CE Stadtzyklus Landstraßenzyklus Kombiniert
Verbrauch (Liter x 100 km)
2.2 JTS13,0 7,3 9,4
3.2 JTS 15,9 8,5 11,5
2.4 JTDM9,2 5,4 6,8

254
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

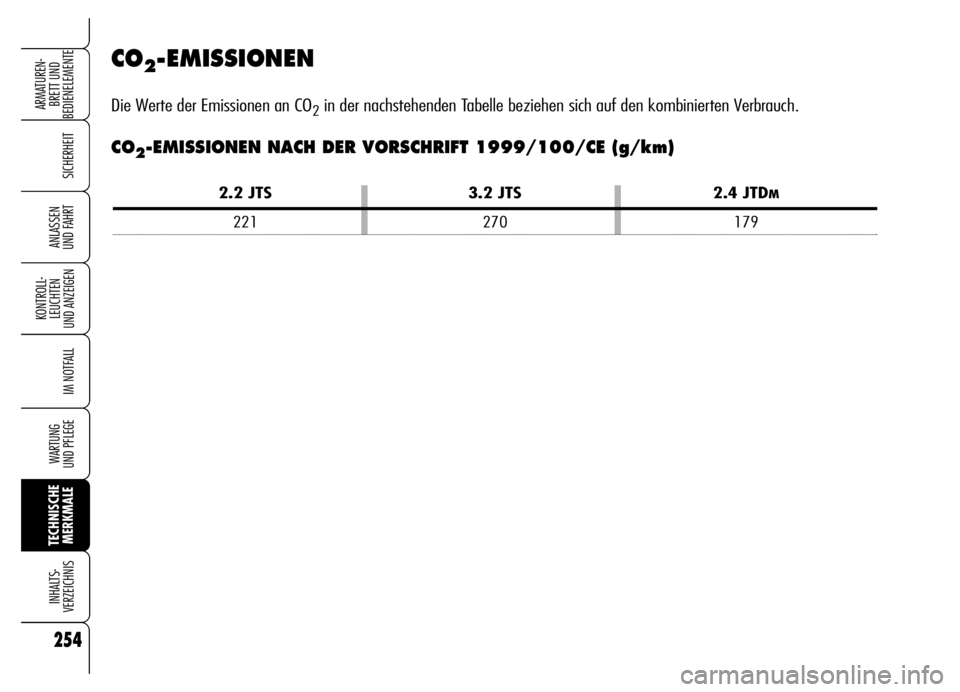

CO2-EMISSIONEN
Die Werte der Emissionen an CO2in der nachstehenden Tabelle beziehen sich auf den kombinierten Verbrauch.
CO2-EMISSIONEN NACH DER VORSCHRIFT 1999/100/CE (g/km)
2.2 JTS 3.2 JTS 2.4 JTDM
221 270 179
