2006 Alfa Romeo Brera/Spider trip computer

26
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTDer mittlere Bereich des Displays mit
dem Datum Cbleibt eingeschaltet, bis
eine Funktion aktiviert wird, die die An-
zeige auf dem Display erfordert (z. B.
“Helligkeitseinstellung”) oder andere In-
formationen über den Zustand des Fahr-
zeugs.
Bei abgezogenem Schlüssel (bei Öff-
nung einer Tür) wird das Display be-
leuchtet und zeigt einige Sekunden lang
die Uhrzeit, die zurückgelegten Kilome-
ter (oder Meilen) und die Außentem-
peratur an.
VORHANDENE
INFORMATIONEN ÜBER DEN
ZUSTAND DES FAHRZEUGS
(nach den Vorkommnissen)
❒Termin der programmierten War-
tung.
❒Informationen des Trip Computers.
❒Helligkeitseinstellung der Rheostat-
Bedienelemente.
❒Anzeige des Motorölstandes.
ZUR BEACHTUNGBei Öffnung ei-
ner Tür wird das Display beleuchtet und
zeigt einige Sekunden lang die Uhrzeit,
die zurückgelegten Kilometer und die
Außentemperatur an.

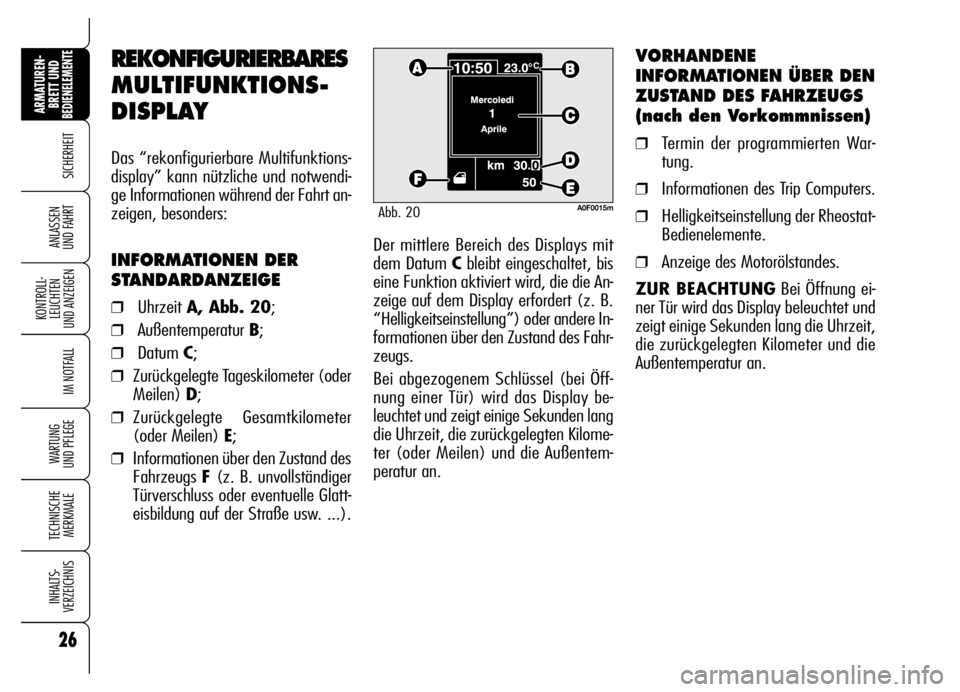

REKONFIGURIERBARES
MULTIFUNKTIONS-
DISPLAY
Das “rekonfigurierbare Multifunktions-
display” kann nützliche und notwendi-
ge Informationen während der Fahrt an-
zeigen, besonders:
INFORMATIONEN DER
STANDARDANZEIGE
❒Uhrzeit A, Abb. 20;
❒Außentemperatur B;
❒Datum C;
❒Zurückgelegte Tageskilometer (oder
Meilen) D;
❒Zurückgelegte Gesamtkilometer
(oder Meilen) E;
❒Informationen über den Zustand des
Fahrzeugs F (z. B. unvollständiger
Türverschluss oder eventuelle Glatt-
eisbildung auf der Straße usw. ...).
A0F0015mAbb. 20

30
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

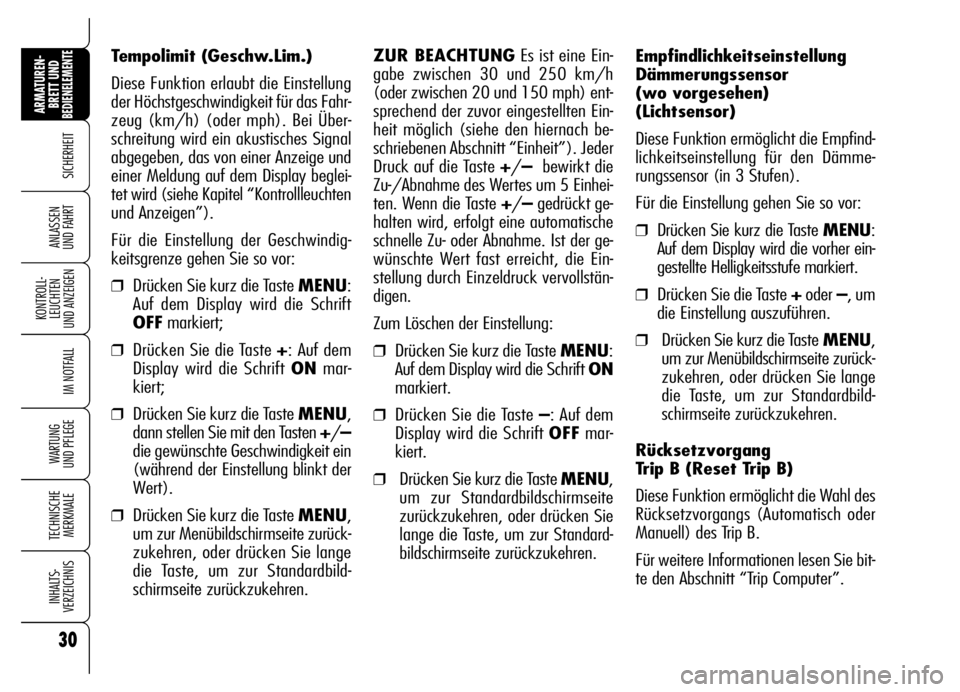

Empfindlichkeitseinstellung
Dämmerungssensor
(wo vorgesehen)
(Lichtsensor)
Diese Funktion ermöglicht die Empfind-
lichkeitseinstellung für den Dämme-
rungssensor (in 3 Stufen).
Für die Einstellung gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird die vorher ein-
gestellte Helligkeitsstufe markiert.
❒Drücken Sie die Taste +oder –, um
die Einstellung auszuführen.
❒Drücken Sie kurz die TasteMENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.
Rücksetzvorgang
Trip B (Reset Trip B)
Diese Funktion ermöglicht die Wahl des
Rücksetzvorgangs (Automatisch oder
Manuell) des Trip B.
Für weitere Informationen lesen Sie bit-
te den Abschnitt “Trip Computer”. Tempolimit (Geschw.Lim.)
Diese Funktion erlaubt die Einstellung
der Höchstgeschwindigkeit für das Fahr-
zeug (km/h) (oder mph). Bei Über-
schreitung wird ein akustisches Signal
abgegeben, das von einer Anzeige und
einer Meldung auf dem Display beglei-
tet wird (siehe Kapitel “Kontrollleuchten
und Anzeigen”).
Für die Einstellung der Geschwindig-
keitsgrenze gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird die Schrift
OFFmarkiert;
❒Drücken Sie die Taste +: Auf dem
Display wird die Schrift ONmar-
kiert;
❒Drücken Sie kurz die Taste MENU,
dann stellen Sie mit den Tasten +/–
die gewünschte Geschwindigkeit ein
(während der Einstellung blinkt der
Wert).
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.ZUR BEACHTUNGEs ist eine Ein-
gabe zwischen 30 und 250 km/h
(oder zwischen 20 und 150 mph) ent-
sprechend der zuvor eingestellten Ein-
heit möglich (siehe den hiernach be-
schriebenen Abschnitt “Einheit”). Jeder
Druck auf die Taste +/–bewirkt die
Zu-/Abnahme des Wertes um 5 Einhei-
ten. Wenn die Taste +/–gedrückt ge-
halten wird, erfolgt eine automatische
schnelle Zu- oder Abnahme. Ist der ge-
wünschte Wert fast erreicht, die Ein-
stellung durch Einzeldruck vervollstän-
digen.
Zum Löschen der Einstellung:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird die Schrift ON
markiert.
❒Drücken Sie die Taste –: Auf dem
Display wird die Schrift OFFmar-
kiert.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.

37
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Reset TRIP B
Ende Teilstrecke
Beginn neue TeilstreckeEnde Teilstrecke
Beginn neue
Teilstrecke
Reset TRIP B
Ende Teilstrecke
Beginn neue
Teilstrecke Reset GENERAL TRIP
Strecke abgeschlossen
Beginn neue StreckeReset GENERAL TRIP
Strecke abgeschlossen
Beginn neue Strecke
Ende Teilstrecke
Beginn neue
Teilstrecke Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙˙
˙
˙ ˙
Abb. 23

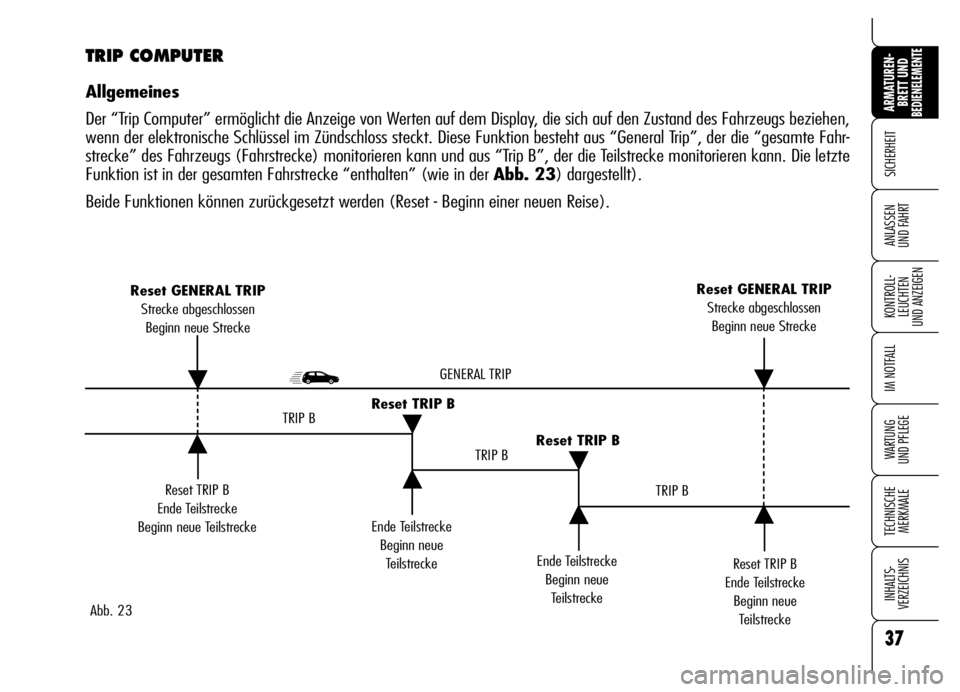

TRIP COMPUTER
Allgemeines
Der “Trip Computer” ermöglicht die Anzeige von Werten auf dem Display, die sich auf den Zustand des Fahrzeugs beziehen,
wenn der elektronische Schlüssel im Zündschloss steckt. Diese Funktion besteht aus “General Trip”, der die “gesamte Fahr-
strecke” des Fahrzeugs (Fahrstrecke) monitorieren kann und aus “Trip B”, der die Teilstrecke monitorieren kann. Die letzte
Funktion ist in der gesamten Fahrstrecke “enthalten” (wie in der Abb. 23) dargestellt).
Beide Funktionen können zurückgesetzt werden (Reset - Beginn einer neuen Reise).

38
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

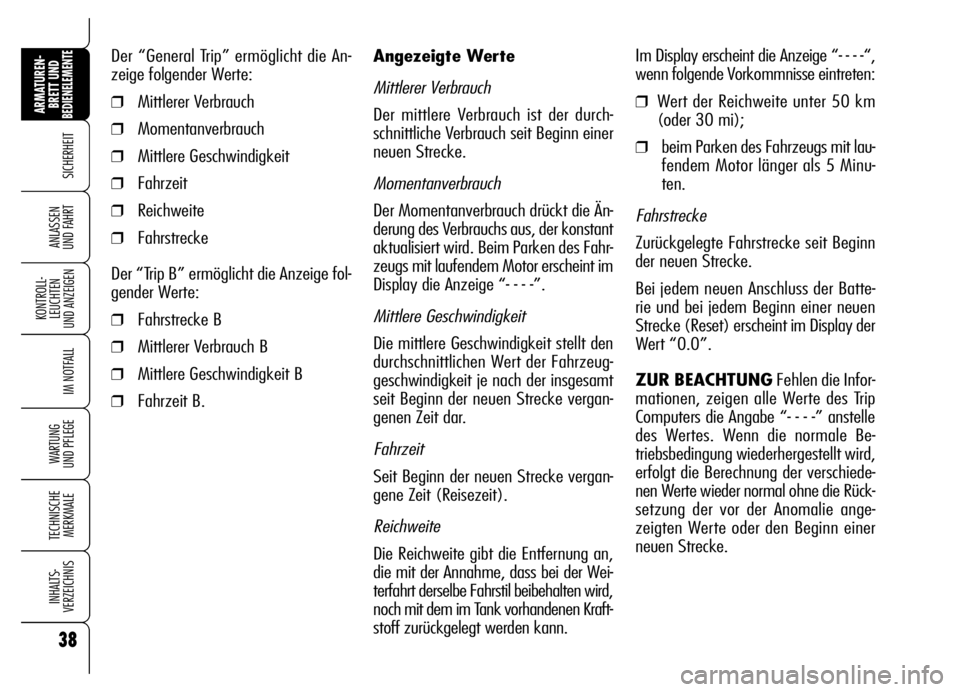

Angezeigte Werte
Mittlerer Verbrauch
Der mittlere Verbrauch ist der durch-
schnittliche Verbrauch seit Beginn einer
neuen Strecke.
Momentanverbrauch
Der Momentanverbrauch drückt die Än-
derung des Verbrauchs aus, der konstant
aktualisiert wird. Beim Parken des Fahr-
zeugs mit laufendem Motor erscheint im
Display die Anzeige “- - - -”.
Mittlere Geschwindigkeit
Die mittlere Geschwindigkeit stellt den
durchschnittlichen Wert der Fahrzeug-
geschwindigkeit je nach der insgesamt
seit Beginn der neuen Strecke vergan-
genen Zeit dar.
Fahrzeit
Seit Beginn der neuen Strecke vergan-
gene Zeit (Reisezeit).
Reichweite
Die Reichweite gibt die Entfernung an,
die mit der Annahme, dass bei der Wei-
terfahrt derselbe Fahrstil beibehalten wird,
noch mit dem im Tank vorhandenen Kraft-
stoff zurückgelegt werden kann.Im Display erscheint die Anzeige “- - - -“,
wenn folgende Vorkommnisse eintreten:
❒Wert der Reichweite unter 50 km
(oder 30 mi);
❒beim Parken des Fahrzeugs mit lau-
fendem Motor länger als 5 Minu-
ten.
Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn
der neuen Strecke.
Bei jedem neuen Anschluss der Batte-
rie und bei jedem Beginn einer neuen
Strecke (Reset) erscheint im Display der
Wert “0.0”.
ZUR BEACHTUNGFehlen die Infor-
mationen, zeigen alle Werte des Trip
Computers die Angabe “- - - -” anstelle
des Wertes. Wenn die normale Be-
triebsbedingung wiederhergestellt wird,
erfolgt die Berechnung der verschiede-
nen Werte wieder normal ohne die Rück-
setzung der vor der Anomalie ange-
zeigten Werte oder den Beginn einer
neuen Strecke. Der “General Trip” ermöglicht die An-
zeige folgender Werte:
❒Mittlerer Verbrauch
❒Momentanverbrauch
❒Mittlere Geschwindigkeit
❒Fahrzeit
❒Reichweite
❒Fahrstrecke
Der “Trip B” ermöglicht die Anzeige fol-
gender Werte:
❒Fahrstrecke B
❒Mittlerer Verbrauch B
❒Mittlere Geschwindigkeit B
❒Fahrzeit B.

258
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

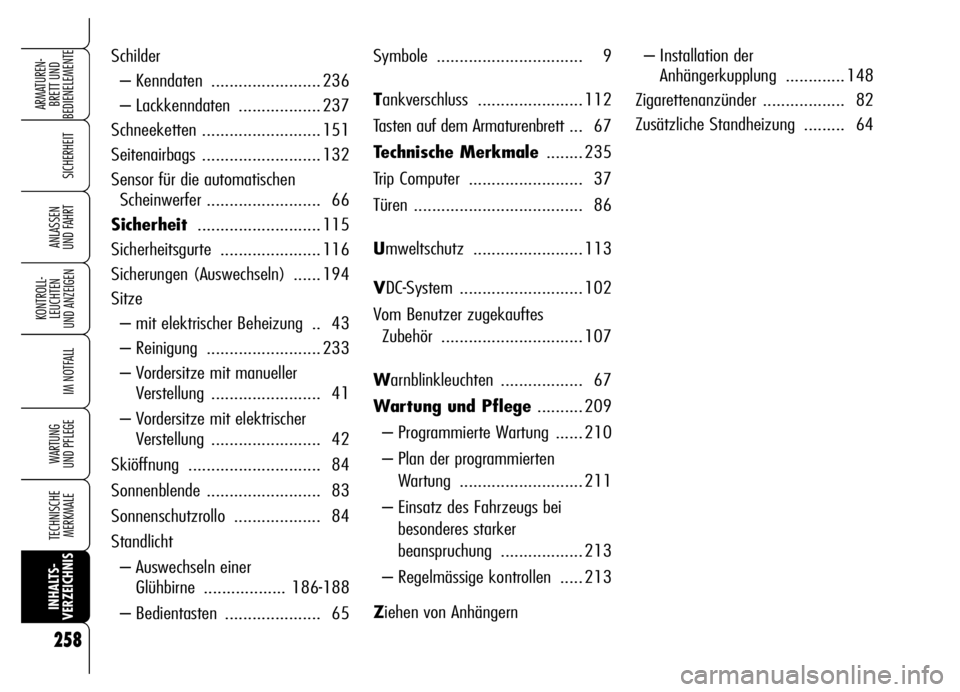

Symbole ................................ 9
Tankverschluss ....................... 112
Tasten auf dem Armaturenbrett ... 67
Technische Merkmale........ 235
Trip Computer ......................... 37
Türen ..................................... 86
Umweltschutz ........................ 113
VDC-System ........................... 102
Vom Benutzer zugekauftes
Zubehör ............................... 107
Warnblinkleuchten .................. 67
Wartung und Pflege.......... 209
– Programmierte Wartung ...... 210
– Plan der programmierten
Wartung ........................... 211
– Einsatz des Fahrzeugs bei
besonderes starker
beanspruchung .................. 213
– Regelmässige kontrollen ..... 213
Ziehen von Anhängern– Installation der
Anhängerkupplung ............. 148
Zigarettenanzünder .................. 82
Zusätzliche Standheizung ......... 64 Schilder
– Kenndaten ........................ 236
– Lackkenndaten .................. 237
Schneeketten .......................... 151
Seitenairbags .......................... 132
Sensor für die automatischen
Scheinwerfer ......................... 66
Sicherheit........................... 115
Sicherheitsgurte ...................... 116
Sicherungen (Auswechseln) ...... 194
Sitze
– mit elektrischer Beheizung .. 43
– Reinigung ......................... 233
– Vordersitze mit manueller
Verstellung ........................ 41
– Vordersitze mit elektrischer
Verstellung ........................ 42
Skiöffnung ............................. 84
Sonnenblende ......................... 83
Sonnenschutzrollo ................... 84
Standlicht
– Auswechseln einer
Glühbirne .................. 186-188
– Bedientasten ..................... 65
