2006 Alfa Romeo 159 display

105
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
L’imperfetta chiusura del cofano moto-
re è segnalata (su alcune versioni) dal-
l’accensione della spia
´(ove prevista)
sul quadro strumenti, o dalla visualiz-
zazione del simbolo
Se da un mes-
saggio sul display (vedere capitolo “Spie
e messaggi ”).
AVVERTENZAVerificare sempre la
corretta chiusura del cofano, per evitare
che si apra mentre si viaggia.

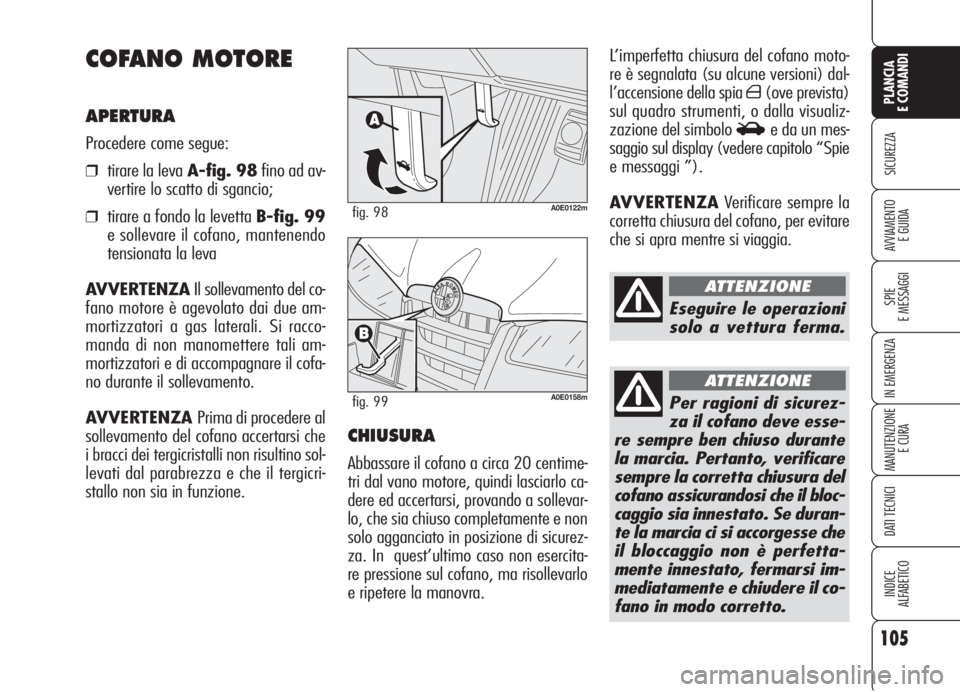

COFANO MOTORE
APERTURA
Procedere come segue:
❒tirare la leva A-fig. 98fino ad av-
vertire lo scatto di sgancio;
❒tirare a fondo la levetta B-fig. 99
e sollevare il cofano, mantenendo
tensionata la leva
AVVERTENZAIl sollevamento del co-
fano motore è agevolato dai due am-
mortizzatori a gas laterali. Si racco-
manda di non manomettere tali am-
mortizzatori e di accompagnare il cofa-
no durante il sollevamento.
AVVERTENZA Prima di procedere al
sollevamento del cofano accertarsi che
i bracci dei tergicristalli non risultino sol-
levati dal parabrezza e che il tergicri-
stallo non sia in funzione.A0E0122mfig. 98
A0E0158mfig. 99
CHIUSURA
Abbassare il cofano a circa 20 centime-
tri dal vano motore, quindi lasciarlo ca-
dere ed accertarsi, provando a sollevar-
lo, che sia chiuso completamente e non
solo agganciato in posizione di sicurez-
za. In quest’ultimo caso non esercita-
re pressione sul cofano, ma risollevarlo
e ripetere la manovra.
Eseguire le operazioni
solo a vettura ferma.
ATTENZIONE
Per ragioni di sicurez-
za il cofano deve esse-
re sempre ben chiuso durante
la marcia. Pertanto, verificare
sempre la corretta chiusura del
cofano assicurandosi che il bloc-
caggio sia innestato. Se duran-
te la marcia ci si accorgesse che
il bloccaggio non è perfetta-
mente innestato, fermarsi im-
mediatamente e chiudere il co-
fano in modo corretto.
ATTENZIONE

109
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

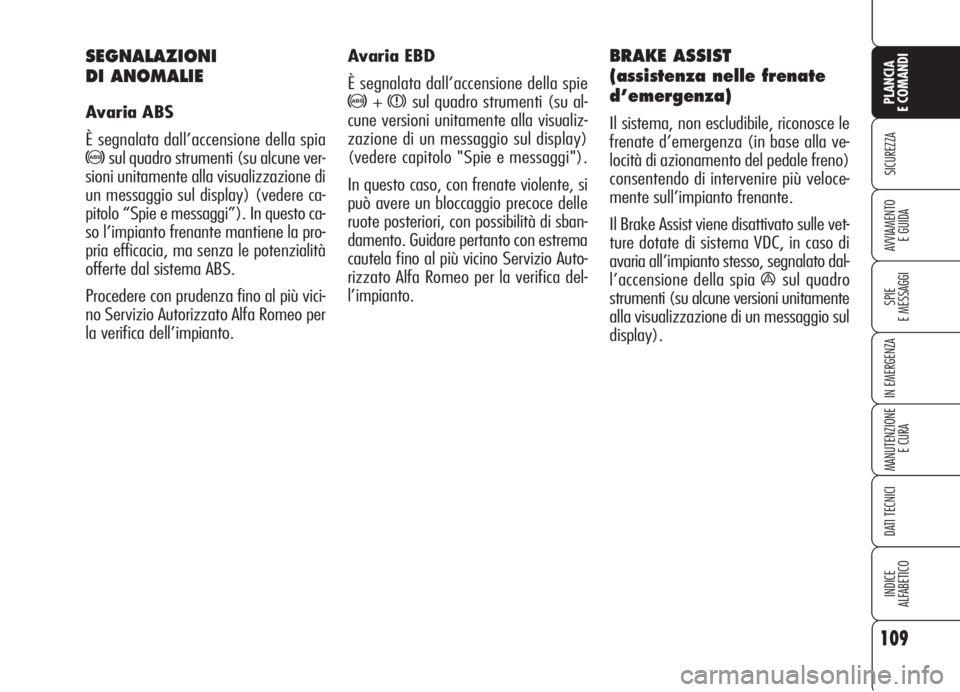

Avaria EBD
È segnalata dall’accensione della spie
>+xsul quadro strumenti (su al-
cune versioni unitamente alla visualiz-
zazione di un messaggio sul display)
(vedere capitolo "Spie e messaggi").
In questo caso, con frenate violente, si
può avere un bloccaggio precoce delle
ruote posteriori, con possibilità di sban-
damento. Guidare pertanto con estrema
cautela fino al più vicino Servizio Auto-
rizzato Alfa Romeo per la verifica del-
l’impianto.
BRAKE ASSIST
(assistenza nelle frenate
d’emergenza)
Il sistema, non escludibile, riconosce le
frenate d’emergenza (in base alla ve-
locità di azionamento del pedale freno)
consentendo di intervenire più veloce-
mente sull’impianto frenante.
Il Brake Assist viene disattivato sulle vet-
ture dotate di sistema VDC, in caso di
avaria all’impianto stesso, segnalato dal-
l’accensione della spia
ásul quadro
strumenti (su alcune versioni unitamente
alla visualizzazione di un messaggio sul
display).
SEGNALAZIONI
DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti (su alcune ver-
sioni unitamente alla visualizzazione di
un messaggio sul display) (vedere ca-
pitolo “Spie e messaggi”). In questo ca-
so l’impianto frenante mantiene la pro-
pria efficacia, ma senza le potenzialità
offerte dal sistema ABS.
Procedere con prudenza fino al più vici-
no Servizio Autorizzato Alfa Romeo per
la verifica dell’impianto.

110
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

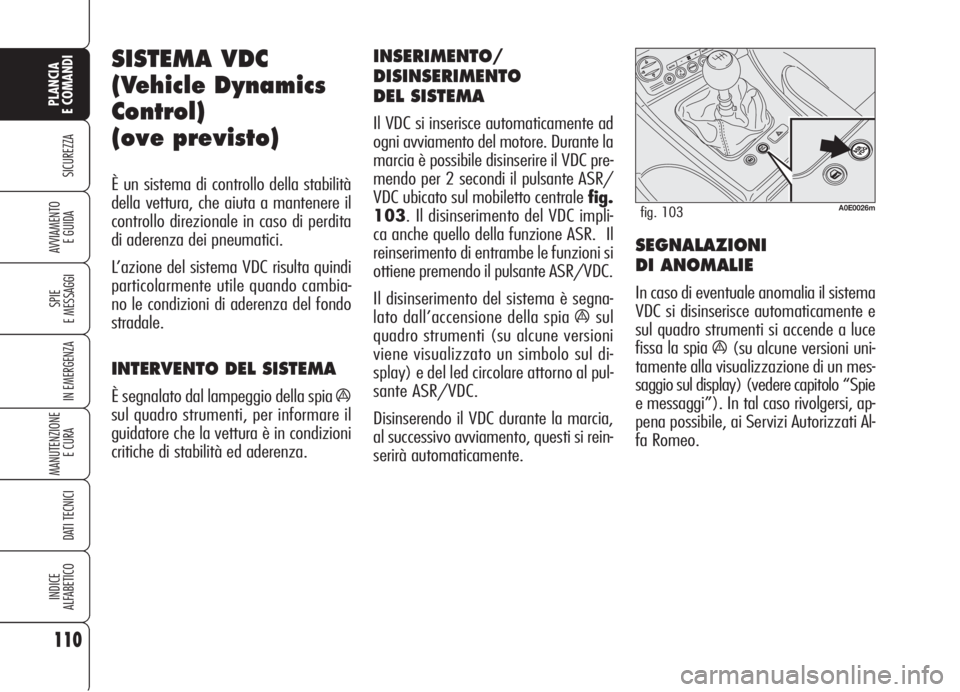

SISTEMA VDC
(Vehicle Dynamics
Control)
(ove previsto)
È un sistema di controllo della stabilità
della vettura, che aiuta a mantenere il
controllo direzionale in caso di perdita
di aderenza dei pneumatici.
L’azione del sistema VDC risulta quindi
particolarmente utile quando cambia-
no le condizioni di aderenza del fondo
stradale.
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spia á
sul quadro strumenti, per informare il
guidatore che la vettura è in condizioni
critiche di stabilità ed aderenza.
INSERIMENTO/
DISINSERIMENTO
DEL SISTEMA
Il VDC si inserisce automaticamente ad
ogni avviamento del motore. Durante la
marcia è possibile disinserire il VDC pre-
mendo per 2 secondi il pulsante ASR/
VDC ubicato sul mobiletto centrale fig.
103. Il disinserimento del VDC impli-
ca anche quello della funzione ASR. Il
reinserimento di entrambe le funzioni si
ottiene premendo il pulsante ASR/VDC.
Il disinserimento del sistema è segna-
lato dall’accensione della spia
ásul
quadro strumenti (su alcune versioni
viene visualizzato un simbolo sul di-
splay) e del led circolare attorno al pul-
sante ASR/VDC.
Disinserendo il VDC durante la marcia,
al successivo avviamento, questi si rein-
serirà automaticamente.
SEGNALAZIONI
DI ANOMALIE
In caso di eventuale anomalia il sistema
VDC si disinserisce automaticamente e
sul quadro strumenti si accende a luce
fissa la spia
á(su alcune versioni uni-
tamente alla visualizzazione di un mes-
saggio sul display) (vedere capitolo “Spie
e messaggi”). In tal caso rivolgersi, ap-
pena possibile, ai Servizi Autorizzati Al-
fa Romeo.
A0E0026mfig. 103

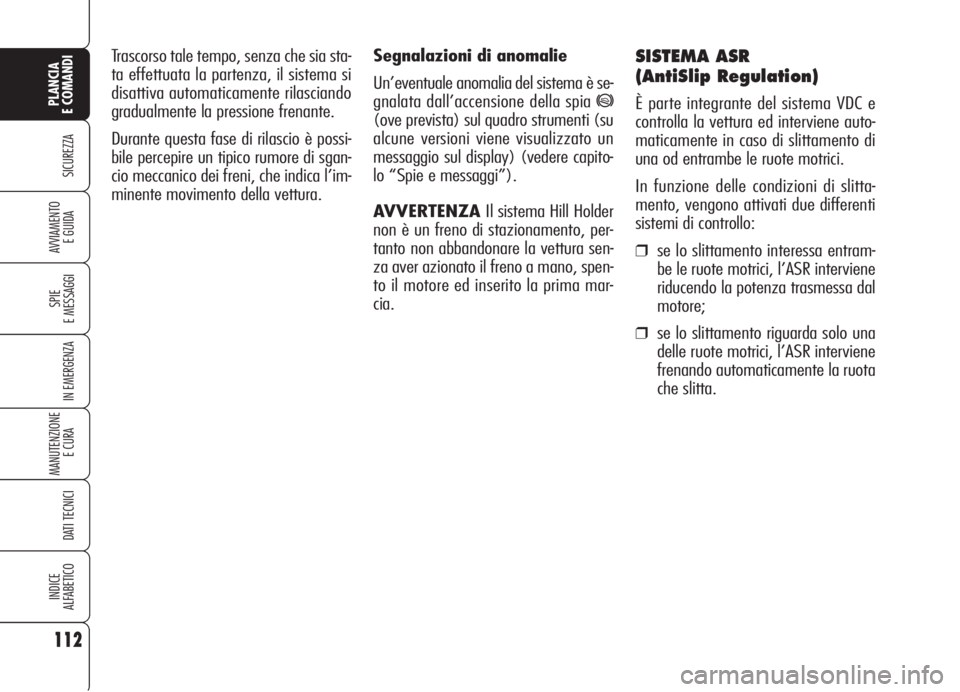

SISTEMA ASR
(AntiSlip Regulation)
È parte integrante del sistema VDC e
controlla la vettura ed interviene auto-
maticamente in caso di slittamento di
una od entrambe le ruote motrici.
In funzione delle condizioni di slitta-
mento, vengono attivati due differenti
sistemi di controllo:
❒se lo slittamento interessa entram-
be le ruote motrici, l’ASR interviene
riducendo la potenza trasmessa dal
motore;
❒se lo slittamento riguarda solo una
delle ruote motrici, l’ASR interviene
frenando automaticamente la ruota
che slitta. Trascorso tale tempo, senza che sia sta-
ta effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è possi-
bile percepire un tipico rumore di sgan-
cio meccanico dei freni, che indica l’im-
minente movimento della vettura.
112
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Segnalazioni di anomalie
Un’eventuale anomalia del sistema è se-
gnalata dall’accensione della spia
*
(ove prevista) sul quadro strumenti (su
alcune versioni viene visualizzato un
messaggio sul display) (vedere capito-
lo “Spie e messaggi”).
AVVERTENZA Il sistema Hill Holder
non è un freno di stazionamento, per-
tanto non abbandonare la vettura sen-
za aver azionato il freno a mano, spen-
to il motore ed inserito la prima mar-
cia.

L’azione del sistema ASR risulta parti-
colarmente utile nelle seguenti condi-
zioni:
❒slittamento in curva della ruota in-
terna, dovuto alle variazioni dina-
miche del carico o all’eccessiva ac-
celerazione;
❒eccessiva potenza trasmessa alle
ruote, anche in relazione alle condi-
zioni del fondo stradale;
❒accelerazione su fondi sdrucciolevo-
li, innevati o ghiacciati;
❒perdita di aderenza su fondo ba-
gnato (aquaplaning).
113
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Le prestazioni del si-
stema non devono in-
durre il conducente a correre
rischi inutili e non giustificati.
La condotta di guida dev’es-
sere sempre adeguata alle con-
dizioni del fondo stradale, al-
la visibilità ed al traffico. La
responsabilità per la sicurezza
stradale spetta sempre e co-
munque al conducente.
ATTENZIONEInserimento/disinserimento
del sistema
L’ASR si inserisce automaticamente al-
l’accensione del quadro strumenti.
Durante la marcia è possibile disinseri-
re l’ASR premendo brevemente il pul-
sante ASR/VDC ubicato sul mobiletto
centrale.
Il disinserimento del sistema è segna-
lato dall’accensione del led ubicato sul
pulsante ASR/VDC (sulle versioni con
“Display multifunzionale riconfigurabi-
le” viene anche visualizzato il simbolo
V).
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si rein-
serirà automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere uti-
le disinserire l’ASR: in queste condizio-
ni infatti lo slittamento delle ruote mo-
trici in fase di spunto permette di otte-
nere una maggiore trazione.

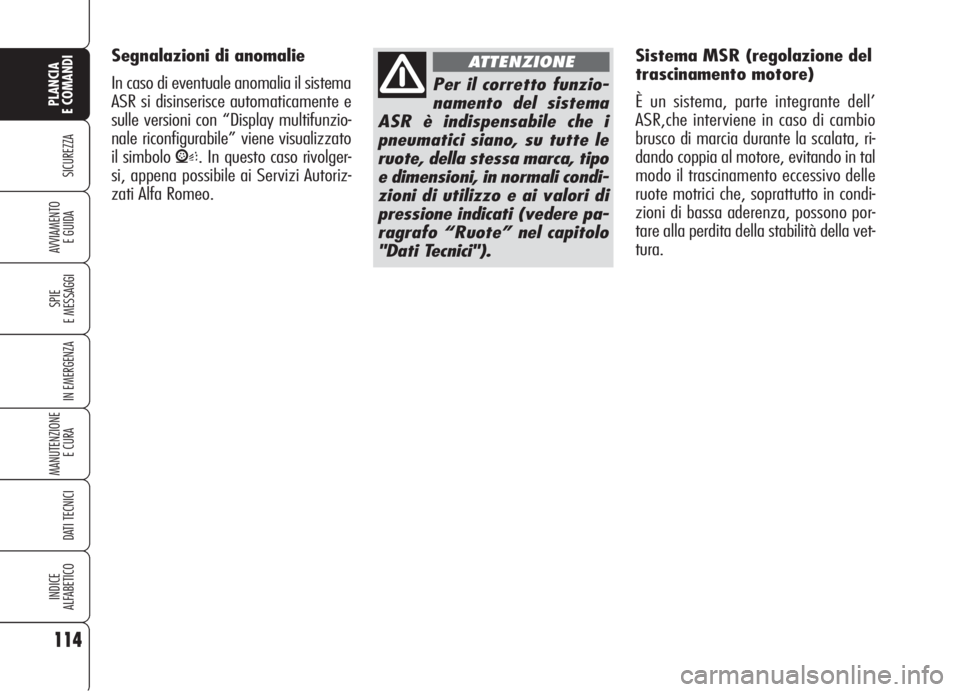

Sistema MSR (regolazione del
trascinamento motore)
È un sistema, parte integrante dell’
ASR,che interviene in caso di cambio
brusco di marcia durante la scalata, ri-
dando coppia al motore, evitando in tal
modo il trascinamento eccessivo delle
ruote motrici che, soprattutto in condi-
zioni di bassa aderenza, possono por-
tare alla perdita della stabilità della vet-
tura.
114
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Per il corretto funzio-
namento del sistema
ASR è indispensabile che i
pneumatici siano, su tutte le
ruote, della stessa marca, tipo
e dimensioni, in normali condi-
zioni di utilizzo e ai valori di
pressione indicati (vedere pa-
ragrafo “Ruote” nel capitolo
"Dati Tecnici").
ATTENZIONESegnalazioni di anomalie
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e
sulle versioni con “Display multifunzio-
nale riconfigurabile” viene visualizzato
il simbolo
V. In questo caso rivolger-
si, appena possibile ai Servizi Autoriz-
zati Alfa Romeo.

115
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

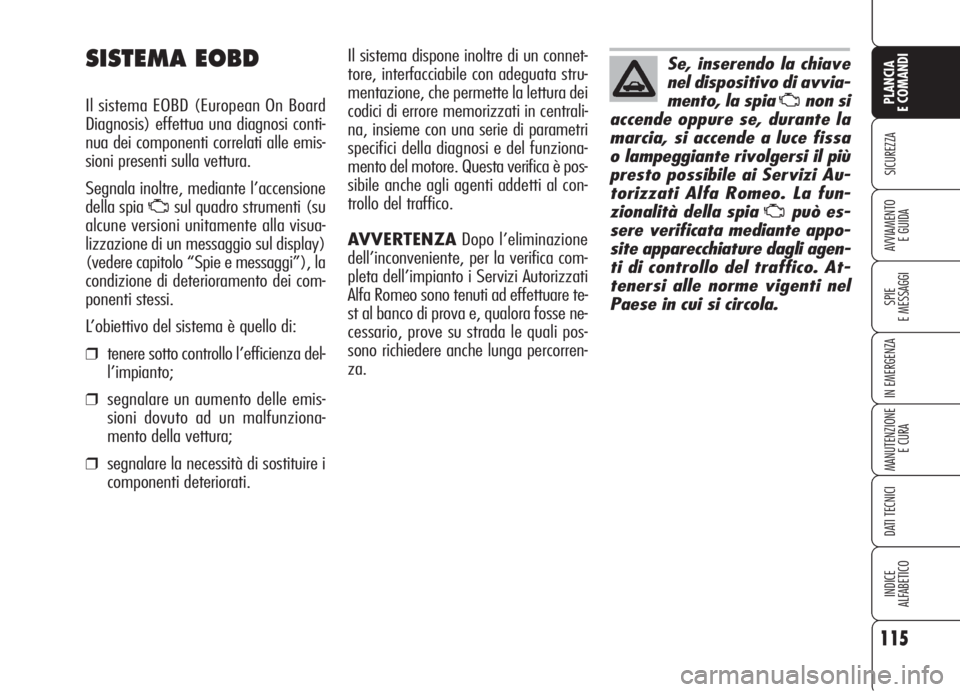

SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi conti-
nua dei componenti correlati alle emis-
sioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti (su
alcune versioni unitamente alla visua-
lizzazione di un messaggio sul display)
(vedere capitolo “Spie e messaggi”), la
condizione di deterioramento dei com-
ponenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire i
componenti deteriorati.
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa
o lampeggiante rivolgersi il più
presto possibile ai Servizi Au-
torizzati Alfa Romeo. La fun-
zionalità della spia
Upuò es-
sere verificata mediante appo-
site apparecchiature dagli agen-
ti di controllo del traffico. At-
tenersi alle norme vigenti nel
Paese in cui si circola.
Il sistema dispone inoltre di un connet-
tore, interfacciabile con adeguata stru-
mentazione, che permette la lettura dei
codici di errore memorizzati in centrali-
na, insieme con una serie di parametri
specifici della diagnosi e del funziona-
mento del motore. Questa verifica è pos-
sibile anche agli agenti addetti al con-
trollo del traffico.
AVVERTENZADopo l’eliminazione
dell’inconveniente, per la verifica com-
pleta dell’impianto i Servizi Autorizzati
Alfa Romeo sono tenuti ad effettuare te-
st al banco di prova e, qualora fosse ne-
cessario, prove su strada le quali pos-
sono richiedere anche lunga percorren-
za.

SENSORI DI
PARCHEGGIO
(ove previsti)
I sensori di parcheggio forniscono al gui-
datore un’informazione di distanza du-
rante la fase di avvicinamento ad osta-
coli retrostanti la vettura (versioni con 4
sensori posteriori) o retrostanti e anti-
stanti (versioni con 4 sensori posteriori
e 4 sensori anteriori).
Il sistema costituisce quindi un aiuto al-
la manovra di parcheggio, in quanto per-
mette l’individuazione di ostacoli al di
fuori del campo di vista del guidatore.
La presenza e la distanza dell’ostacolo
dalla vettura è segnalata al guidatore
mediante una segnalazione acustica va-
riabile, la cui frequenza dipende dalla di-
stanza dell’ostacolo (alla diminuzione
della distanza dall’ostacolo corrispon-
de un aumento della frequenza della se-
gnalazione acustica) e, solo su alcune
versioni, tramite la visualizzazione di
un’immagine sul display (vedere para-
grafo “Segnalazioni su display).
118
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0087mfig. 104
ATTIVAZIONE
Versione con 4 sensori
I sensori anteriori si attivano, con chia-
ve elettronica inserita nel dispositivo di
avviamento, quando si inserisce la re-
tromarcia o, su alcune versioni, quan-
do si preme il pulsante A-fig.104sul-
la plafoniera anteriore con velocità in-
feriore a 15 km/h.
I sensori si disattivano superando la ve-
locità di 18 km/h o, su alcune versio-
ni, premendo nuovamente il pulsante
A-fig.104se la velocità è al di sotto
dei 15 km/h. Se il sistema non è atti-
vo, sulle versioni che prevedono il pul-
sante di disattivazione, il led sul pulsante
è spento.Versione con 8 sensori
I sensori anteriori e posteriori si attiva-
no con chiave elettronica inserita nel di-
spositivo di avviamento, quando si in-
serisce la retromarcia o quando si pre-
me il pulsante A-fig.104sulla plafo-
niera anteriore con velocità inferiore a
15 km/h.
I sensori si disattivano premendo nuo-
vamente il pulsante A-fig.104(se la
velocità è al di sotto dei 15 km/h) o su-
perando la velocità di 18 km/h; quan-
do il sistema non è attivo, il led sul pul-
sante è spento.
Quando i sensori sono attivati, il siste-
ma inizia ad emettere segnalazioni acu-
stiche dai segnalatori anteriori o poste-
riori non appena viene rilevato un osta-
colo, con una frequenza crescente al-
l’avvicinarsi dell’ostacolo.
Quando l’ostacolo si trova ad una di-
stanza inferiore a circa 30 cm, il suono
emesso è continuo. In base alla posi-
zione dell’ostacolo (davanti o dietro) il
suono viene emesso dai corrispondenti
segnalatori acustici (anteriore o poste-
riore). Viene in ogni caso segnalato l’o-
stacolo più vicino alla vettura.
