DA LEGGERE ASSOLUTAMENTE!
RIFORNIMENTO DI COMBUSTIBILE
Motori a benzina:rifornire la vettura unicamente con benzina senza piombo con numero di ottano (RON)
non inferiore a 95.
Motori diesel:rifornire la vettura unicamente con gasolio per autotrazione conforme alla specifica euro-
pea EN590.
K
AVVIAMENTO DEL MOTORE
Motori a benzina: assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; inserire la chiave
elettronica nel dispositivo di avviamento fino all’arresto; premere a fondo il pedale della frizione o del freno, senza pre-
mere l’acceleratore; premere il pulsante
START/STOPe rilasciarlo appena il motore è avviato.
Motori
diesel:assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; inserire la chiave elet-
tronica nel dispositivo di avviamento fino all’arresto; attendere lo spegnimento delle spie
Yem; premere a fondo il
pedale della frizione o del freno, senza premere l’acceleratore; premere il pulsante
START/STOPe rilasciarlo appe-
na il motore è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare la
vettura su erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.

RISPETTO DELL‘AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle emissio-
ni per garantire un miglior rispetto dell‘ambiente.

7
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
PLANCIA PORTASTRUMENTI
A0E0056mfig. 1
1.Diffusori aria laterali orientabili e regolabili - 2.Diffusori per disappannamento/sbrinamento vetri laterali anteriori -
3.Leva comando luci esterne - 4.Quadro strumenti - 5.Air bag lato guida e clacson - 6.Leva comando tergicristallo -
7.Diffusore superiore centrale - 8.Diffusori centrali orientabili e regolabili - 9.Indicatori livello combustibile/indicatore tem-
peratura liquido raffreddamento motore/indicatore temperatura olio motore (versioni benzina) oppure indicatore pressione
turbocompressore (versioni diesel) - 10.Air bag lato passeggero - 11.Air bag frontale ginocchia lato passeggero (ove pre-
visto) - 12.Cassetto portaoggetti - 13.Autoradio (ove previsto) - 14.Comandi per la climatizzazione - 15.Pulsante
START/STOPper avviamento motore - 16.Dispositivo di avviamento - 17.Air bag frontale ginocchia lato guidatore -
18.Comandi al volante per autoradio (ove previsti) - 19.Leva comando Cruise Control (ove previsto) - 20.Leva per aper-
tura cofano motore - 21.Sportello accesso centralina fusibili su plancia portastrumenti - 22.Gruppo interruttori comando
luci esterne, azzeratore contachilometri parziale e correttore assetto fari.

19
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

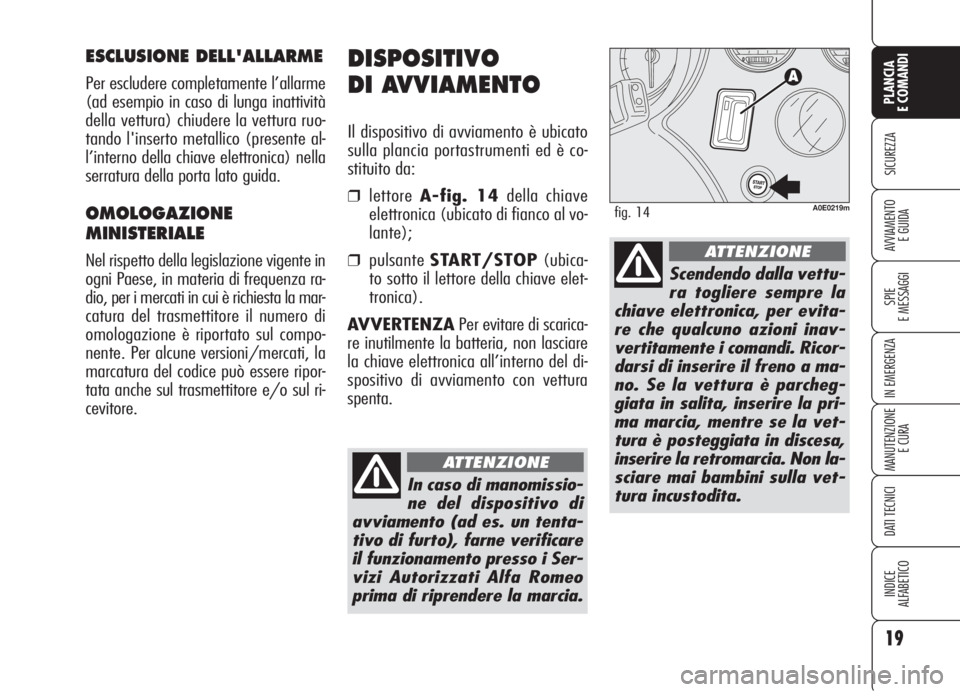

DISPOSITIVO
DI AVVIAMENTO
Il dispositivo di avviamento è ubicato
sulla plancia portastrumenti ed è co-
stituito da:
❒lettoreA-fig. 14della chiave
elettronica (ubicato di fianco al vo-
lante);
❒pulsanteSTART/STOP(ubica-
to sotto il lettore della chiave elet-
tronica).
AVVERTENZAPer evitare di scarica-
re inutilmente la batteria, non lasciare
la chiave elettronica all’interno del di-
spositivo di avviamento con vettura
spenta.
ESCLUSIONE DELL'ALLARME
Per escludere completamente l’allarme
(ad esempio in caso di lunga inattività
della vettura) chiudere la vettura ruo-
tando l'inserto metallico (presente al-
l’interno della chiave elettronica) nella
serratura della porta lato guida.
OMOLOGAZIONE
MINISTERIALE
Nel rispetto della legislazione vigente in
ogni Paese, in materia di frequenza ra-
dio, per i mercati in cui è richiesta la mar-
catura del trasmettitore il numero di
omologazione è riportato sul compo-
nente. Per alcune versioni/mercati, la
marcatura del codice può essere ripor-
tata anche sul trasmettitore e/o sul ri-
cevitore.
A0E0219mfig. 14
In caso di manomissio-
ne del dispositivo di
avviamento (ad es. un tenta-
tivo di furto), farne verificare
il funzionamento presso i Ser-
vizi Autorizzati Alfa Romeo
prima di riprendere la marcia.
ATTENZIONE
Scendendo dalla vettu-
ra togliere sempre la
chiave elettronica, per evita-
re che qualcuno azioni inav-
vertitamente i comandi. Ricor-
darsi di inserire il freno a ma-
no. Se la vettura è parcheg-
giata in salita, inserire la pri-
ma marcia, mentre se la vet-
tura è posteggiata in discesa,
inserire la retromarcia. Non la-
sciare mai bambini sulla vet-
tura incustodita.
ATTENZIONE

AVVERTENZA Se, inserendo la chia-
ve elettronica nel dispositivo di avvia-
mento, sul quadro strumenti si accen-
de la spia
Y(su alcune versioni unita-
mente alla visualizzazione di un mes-
saggio sul display) controllare che la
chiave elettronica sia quella corretta e
provare a reinserirla nel dispositivo di av-
viamento. Se il problema persiste rivol-
gersi ai Servizi Autorizzati Alfa Romeo.
SPEGNIMENTO
QUADRO STRUMENTI
Con motore spento e con pedali della fri-
zione e del freno rilasciati premere il pul-
santeSTART/STOPo estrarre la chia-
ve elettronica dal dispositivo di avvia-
mento.
Dopo alcuni secondi si spegne progres-
sivamente il display del quadro stru-
menti.
AVVERTENZAIn caso di mancato
spegnimento del quadro strumenti è ne-
cessario rivolgersi ai Servizi Autorizzati
Alfa Romeo.
ACCENSIONE
QUADRO STRUMENTI
Procedere come segue:
❒inserire la chiave elettronica nel di-
spositivo di avviamento;
❒se la chiave elettronica è già inseri-
ta, premere il pulsante START/
STOPsenza premere il pedale del-
la frizione o del freno.
Abbandonando la vettura, lasciando
inavvertitamente acceso il quadro stru-
menti, i dispositivi elettrici ed elettroni-
ci verranno disabilitati dopo circa 1 ora
al fine di salvaguardare la carica della
batteria.
AVVERTENZA Si ricorda di inserire
completamente la chiave elettronica nel
dispositivo di avviamento sino ad avve-
nuto bloccaggio della stessa.
AVVERTENZAIn caso di mancata ac-
censione del quadro strumenti è neces-
sario rivolgersi ai Servizi Autorizzati Al-
fa Romeo.
20
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0028mfig. 15
AVVIAMENTO DEL MOTORE
Vedere quanto descritto nel paragrafo
“Avviamento del motore” nel capitolo
“Avviamento e guida”.

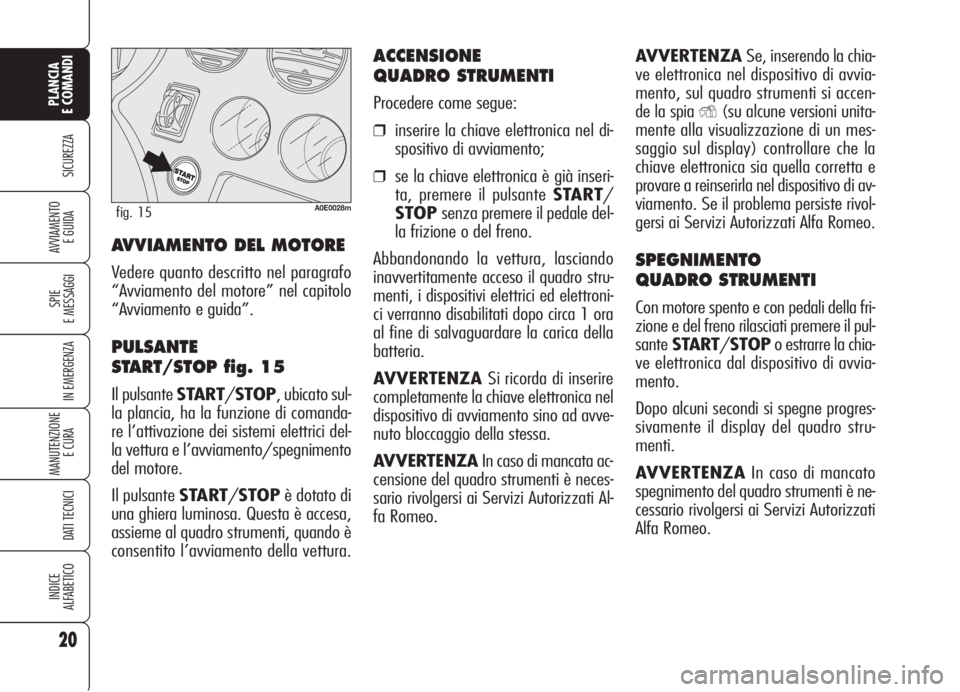

PULSANTE
START/STOP fig. 15
Il pulsante START/STOP, ubicato sul-
la plancia, ha la funzione di comanda-
re l’attivazione dei sistemi elettrici del-
la vettura e l’avviamento/spegnimento
del motore.
Il pulsante START/STOPè dotato di
una ghiera luminosa. Questa è accesa,
assieme al quadro strumenti, quando è
consentito l’avviamento della vettura.

24
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Inserendo la chiave elettronica nel di-
spositivo di avviamento vengono visua-
lizzati i chilometri (o miglia) totali; per
visualizzare i chilometri (o miglia) par-
ziali premere il tasto A-fig. 22.
Durante la visualizzazione dei chilome-
tri (o miglia) parziali, per azzerare que-
sti ultimi premere a lungo il tasto A-fig.
22.
DISPLAY
MULTIFUNZIONALE
(ove previsto)
Il “Display multifunzionale” è in grado
di visualizzare le informazioni utili e ne-
cessarie durante la guida, in particolare:
INFORMAZIONI PRESENTI
SU VIDEATA STANDARD
❒OraA-fig. 21;
❒Temperatura esterna B;
❒Chilometri (o miglia) totali o parziali
percorsiC(quando vengono visua-
lizzati i chilometri totali sul display
appare anche la scritta TOT).
A0E0060mfig. 21
A0E0072mfig. 22
sità, oppure premere il pulsante –per
diminuirla: sul display appaiono una
scritta ed un numero indicante il livello
dell’intensità luminosa attualmente se-
lezionata. La videata rimane attiva per
alcuni secondi, dopodiché scompare.
REGOLAZIONE AUTOMATICA
ILLUMINAZIONE COMANDI
REOSTATO
Per consentire la massima visibilità e
comfort durante tutte le condizioni di gui-
da (es. guida di giorno con luci accese,
guida in galleria, ecc…), all’interno del
tachimetro è presente un sensore in gra-
do di regolare automaticamente, dopo
aver inserito la chiave elettronica nel di-
spositivo di avviamento e premuto il pul-
santeSTART/STOP, l'intensità lumi-
nosa della grafica/display del quadro stru-
menti, display autoradio (ove previsto),
display climatizzatore, display sistema di
radionavigazione (ove previsto) e della
grafica degli strumenti di bordo (indica-
tore livello carburante, indicatore tempe-
ratura olio motore (versioni benzina) o
indicatore pressione turbocompressore
(versioni diesel) e indicatore temperatu-
ra liquido raffreddamento motore).

VISUALIZZAZIONE LIVELLO
OLIO MOTORE
Inserendo la chiave elettronica nel di-
spositivo di avviamento il display visua-
lizza, per alcuni secondi, il livello olio
motore. Durante questa fase, per an-
nullare la visualizzazione e passare alla
videata successiva, premere il tasto
MENU.
In caso di insufficiente livello olio mo-
tore, sul display appare un messaggio
di avvertimento.
AVVERTENZA Per conoscere la cor-
retta quantità di olio motore, verificare
comunque sempre l’indicazione pre-
sente sull’astina di controllo (vedere pa-
ragrafo “Verifica dei livelli” nel capito-
lo “Manutenzione della vettura”).
AVVERTENZAPer essere certi della
corretta indicazione relativa al livello olio
motore effettuare il controllo con vettu-
ra posizionata su terreno in piano.
AVVERTENZAAffinché la misura del
livello olio venga effettuata corretta-
mente, dopo l'inserimento della chiave,
attendere circa 2 secondi prima di ef-
fettuare l'avviamento del motore.AVVERTENZAIl livello dell'olio mo-
tore può aumentare dopo una sosta pro-
lungata.

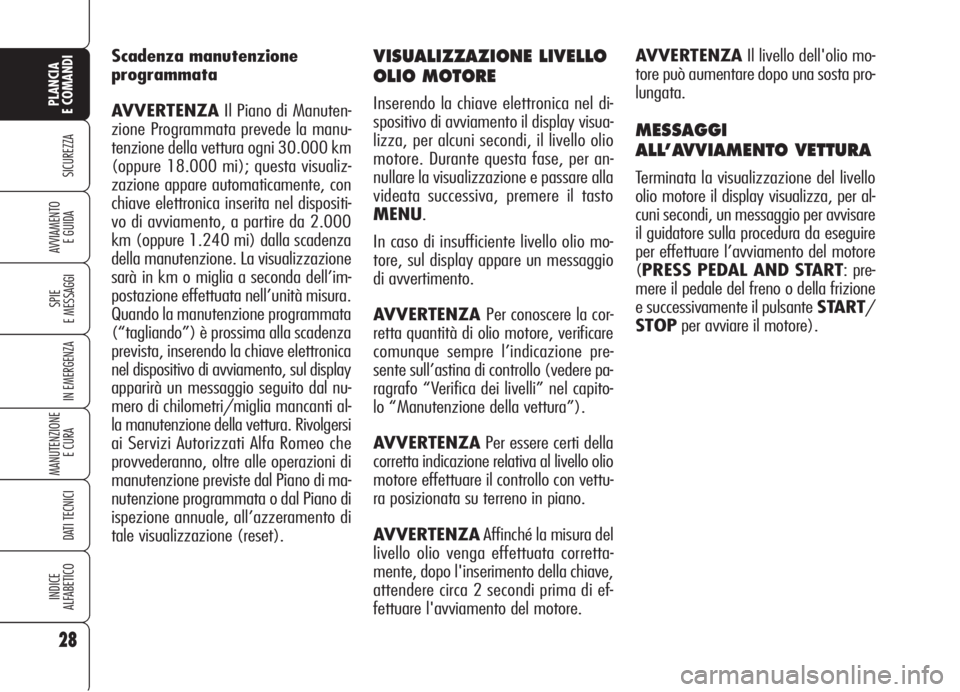

MESSAGGI
ALL’AVVIAMENTO VETTURA
Terminata la visualizzazione del livello
olio motore il display visualizza, per al-
cuni secondi, un messaggio per avvisare
il guidatore sulla procedura da eseguire
per effettuare l’avviamento del motore
(PRESS PEDAL AND START: pre-
mere il pedale del freno o della frizione
e successivamente il pulsante START/
STOPper avviare il motore). Scadenza manutenzione
programmata
AVVERTENZAIl Piano di Manuten-
zione Programmata prevede la manu-
tenzione della vettura ogni 30.000 km
(oppure 18.000 mi); questa visualiz-
zazione appare automaticamente, con
chiave elettronica inserita nel dispositi-
vo di avviamento, a partire da 2.000
km (oppure 1.240 mi) dalla scadenza
della manutenzione. La visualizzazione
sarà in km o miglia a seconda dell’im-
postazione effettuata nell’unità misura.
Quando la manutenzione programmata
(“tagliando”) è prossima alla scadenza
prevista, inserendo la chiave elettronica
nel dispositivo di avviamento, sul display
apparirà un messaggio seguito dal nu-
mero di chilometri/miglia mancanti al-
la manutenzione della vettura. Rivolgersi
ai Servizi Autorizzati Alfa Romeo che
provvederanno, oltre alle operazioni di
manutenzione previste dal Piano di ma-
nutenzione programmata o dal Piano di
ispezione annuale, all’azzeramento di
tale visualizzazione (reset).
28
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

47
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

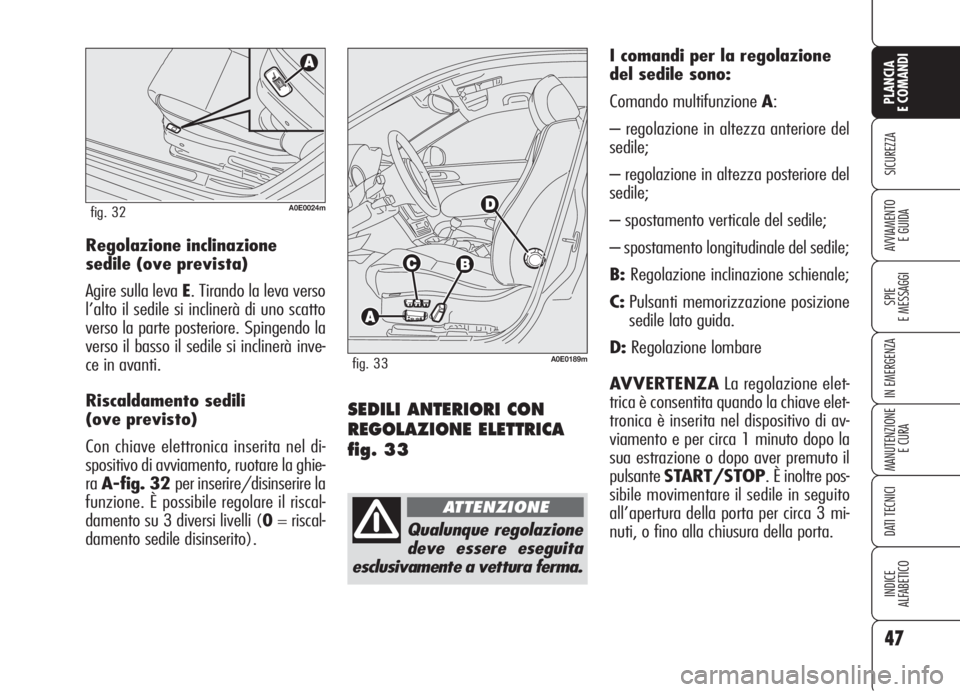

SEDILI ANTERIORI CON
REGOLAZIONE ELETTRICA
fig. 33
I comandi per la regolazione
del sedile sono:
Comando multifunzione A:
– regolazione in altezza anteriore del
sedile;
– regolazione in altezza posteriore del
sedile;
– spostamento verticale del sedile;
– spostamento longitudinale del sedile;
B:Regolazione inclinazione schienale;
C:Pulsanti memorizzazione posizione
sedile lato guida.
D:Regolazione lombare
AVVERTENZALa regolazione elet-
trica è consentita quando la chiave elet-
tronica è inserita nel dispositivo di av-
viamento e per circa 1 minuto dopo la
sua estrazione o dopo aver premuto il
pulsanteSTART/STOP. È inoltre pos-
sibile movimentare il sedile in seguito
all’apertura della porta per circa 3 mi-
nuti, o fino alla chiusura della porta. Regolazione inclinazione
sedile (ove prevista)
Agire sulla leva E. Tirando la leva verso
l’alto il sedile si inclinerà di uno scatto
verso la parte posteriore. Spingendo la
verso il basso il sedile si inclinerà inve-
ce in avanti.
Riscaldamento sedili
(ove previsto)
Con chiave elettronica inserita nel di-
spositivo di avviamento, ruotare la ghie-
raA-fig. 32 per inserire/disinserire la
funzione. È possibile regolare il riscal-
damento su 3 diversi livelli (0= riscal-
damento sedile disinserito).
A0E0024mfig. 32
Qualunque regolazione
deve essere eseguita
esclusivamente a vettura ferma.
ATTENZIONE
A0E0189mfig. 33

152
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Si consiglia, nel primo
periodo d’uso, di non ri-
chiedere alla vettura le
massime prestazioni (ad esem-
pio eccessive accelerazioni, per-
correnze troppo prolungate ai
regimi massimi, frenate ecces-
sivamente intense ecc.).
È pericoloso far funzio-
nare il motore in locali
chiusi. Il motore consuma os-
sigeno e scarica anidride car-
bonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Con motore spento non
lasciare la chiave elettro-
nica nel dispositivo di av-
viamento per evitare che un inu-
tile assorbimento di corrente sca-
richi la batteria.
PROCEDURA PER
VERSIONI A BENZINA
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in
folle;
❒inserire a fondo la chiave elettronica
nel dispositivo di avviamento fino al-
l’arresto;
❒premere a fondo il pedale della fri-
zione (o del freno), senza premere
l’acceleratore;
❒premere il pulsante START/STOP e
rilasciarlo appena il motore è avviato.
PROCEDURA PER
VERSIONI DIESEL
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in
folle;
❒inserire a fondo la chiave elettronica
nel dispositivo di avviamento fino al-
l’arresto. Sul quadro strumenti si ac-
cende la spia
m;
AVVIAMENTO
DEL MOTORE
La vettura è dotata di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descrit-
to al paragrafo “Sistema Alfa Romeo CO-
DE” nel capitolo “Plancia e comandi”.
AVVERTENZAUna manomissione del
dispositivo di avviamento può provocare
un blocco dello sterzo involontario.
AVVERTENZA Si ricorda di inserire
completamente la chiave elettronica nel
dispositivo di avviamento sino ad avve-
nuto bloccaggio della stessa.
AVVERTENZA Con vettura in movi-
mento la chiave elettronica non deve es-
sere estratta dal dispositivo di avvia-
mento, ad eccezione di un’estrazione
di emergenza (vedere paragrafo “Estra-
zione della chiave elettronica in emer-
genza”), questo assicura che il blocca-
sterzo è disattivato durante la movi-
mentazione (ad esempio traino vettura).
