177
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA LUCI
STOP
(giallo ambra)
La spia (ove prevista) si accende (su al-
cune versioni viene visualizzato un mes-
saggio sul display) quando viene rilevata
un’anomalia alle luci di arresto (stop). L’a-
nomalia potrebbe essere dovuta alla bru-
ciatura della lampada, la bruciatura del re-
lativo fusibile di protezione o l’interruzio-
ne del collegamento elettrico.
T
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende quando
vengono accese le luci retronebbia.
LUCI FENDINEBBIA
(verde)
La spia si accende quando
vengono accese le luci fendinebbia.
4
5
LUCI DI POSIZIONE
(verde)
FOLLOW ME HOME
(verde)
Luci di posizione
La spia si accende quando vengono ac-
cese le luci di posizione.
Follow me home
La spia si accende (unitamente alla vi-
sualizzazione di un messaggio sul display)
quando viene utilizzato questo dispositi-
vo (vedere paragrafo “Follow me home”
nel capitolo “Plancia e comandi”).
3
2
LUCI
ANABBAGLIANTI
(verde)
La spia si accende quando vengono ac-
cese le luci anabbaglianti.
LUCI ABBAGLIANTI
(blu)
La spia si accende quando ven-
gono accese le luci abbaglianti.
1
INDICATORE DI
DIREZIONE
SINISTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso il basso o, assieme al-
la freccia destra, quando viene premuto
il pulsante luci di emergenza.
INDICATORE DI
DIREZIONE DESTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso l’alto o, assieme alla
freccia sinistra, quando viene premuto il
pulsante luci di emergenza.
R
E

RISERVA
COMBUSTIBILE –
LIMITATA
AUTONOMIA
(giallo ambra)
La spia sull’indicatore livello combusti-
bile si accende quando nel serbatoio so-
no rimasti circa 10 litri di combustibile.
In concomitanza di autonomia inferio-
re a 50 km (o 31 mi), su alcune ver-
sioni, il display visualizza un messaggio
di avvertimento.
CRUISE CONTROL
(ove previsto)
(verde)
La spia si accende (su alcune versioni
unitamente alla visualizzazione di un
messaggio sul display) quando la ghie-
ra del regolatore di velocità costante vie-
ne ruotata in posizione
Ü.
AVARIA SENSORE
CREPUSCOLARE
(ove previsto)
(giallo ambra)
La spia (o in alternativa, su alcune ver-
sioni, un simbolo sul display unitamen-
te ad un messaggio) si accende in ca-
so di avaria del sensore crepuscolare.
AVARIA SENSORI
PARCHEGGIO
(ove previsti)
(giallo ambra)
La spia (o in alternativa, su alcune ver-
sioni, un simbolo sul display unitamen-
te ad un messaggio) si accende quando
viene rilevata un’anomalia ai sensori di
parcheggio.
AVARIA SENSORE
PIOGGIA
(ove previsto)
(giallo ambra)
La spia(ove prevista) si accende (su al-
cune versioni viene visualizzato un mes-
saggio sul display) in caso di avaria del
sensore pioggia.
178
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
1
u
t
K
Ü
TRAPPOLA
PARTICOLATO
INTASATA
(versioni diesel)
(giallo ambra)
La spia (o in alternativa, su alcune ver-
sioni, un simbolo sul display unitamen-
te ad un messaggio) si accende quando
la trappola per il particolato è intasata e
il profilo di guida non consente l’attiva-
zione automatica della procedura di ri-
generazione.
Per permettere la rigenerazione e quin-
di pulire il filtro si consiglia di mantene-
re la vettura in marcia fino allo spegni-
mento della spia (o, per alcune versio-
ni, la scomparsa del simbolo
hdal
display).
h
Se la spia Klampeggia
durante la marcia rivol-
gersi ai Servizi Autoriz-
zati Alfa Romeo.

179
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA SISTEMA
ANTIPIZZICAMENTO
CRISTALLI
(giallo ambra)
La spia (o in alternativa, su alcune ver-
sioni, un simbolo sul display unitamen-
te ad un messaggio) si accende quando
viene rilevata un’anomalia al sistema
antipizzicamento cristalli.
In questo caso rivolgersi ai Servizi Au-
torizzati Alfa Romeo.
INSUFFICIENTE
LIVELLO LIQUIDO
LAVACRISTALLO
(giallo ambra)
La spia (ove prevista) si accende (su al-
cune versioni viene visualizzato di un
messaggio sul display) quando il livel-
lo del liquido del lavacristallo è inferio-
re al livello minimo previsto.
5
)
VELOCITÀ LIMITE
SUPERATA
Quando la vettura supera il va-
lore di velocità limite impostato da “Me-
nu di Setup” (ad esempio 120 km/h)
(vedere paragrafi “Display multifunzio-
nale” o “Display multifunzionale ricon-
figurabile”nel capitolo “Plancia e co-
mandi”) il display visualizza un mes-
saggio di avvertimento + simbolo (di co-
lore rosso) e viene emessa una segna-
lazione acustica.
AVARIA SISTEMA
T.P.M.S.
(ove previsto)
Su alcune versioni sul display viene vi-
sualizzato un messaggio + simbolo (di
colore giallo ambra) quando viene rile-
vata un’anomalia al sistema di monito-
raggio pressione pneumatici T.P.M.S: in
questo caso rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo.
Nel caso in cui vengano montate una o
più ruote sprovviste di sensore, sul di-
splay viene visualizzato un messaggio
di avvertimento fino a quando non sa-
ranno ripristinate le condizioni iniziali.
VERIFICA
PRESSIONE
PNEUMATICI
(ove previsto)
Su alcune versioni sul display viene vi-
sualizzato un messaggio + simbolo (di
colore giallo ambra) per identificare il
pneumatico sgonfio.
Nel caso in cui due o più pneumatici ri-
sultassero sgonfi il display visualizzerà
le indicazioni relative a ciascun pneu-
matico in successione.
In questo caso si consiglia di procedere
al ripristino, al più presto possibile dei
corretti valori di pressione (vedere pa-
ragrafo "Pressioni di gonfiaggio a fred-
do" nel capitolo "Dati Tecnici").
X
n
n

180
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
INSUFFICIENTE
PRESSIONE
PNEUMATICI
(ove previsto)
Su alcune versioni sul display viene vi-
sualizzato un messaggio + simbolo (di
colore rosso) (unitamente ad una se-
gnalazione acustica) se la pressione di
uno o più pneumatici scende al di sotto
di una soglia prestabilita. In questo mo-
do il sistema T.P.M.S. avvisa il conducente
segnalando la possibilità di pneumatico/i
pericolosamente sgonfio/i e quindi di una
probabile foratura.
AVVERTENZANon proseguire la mar-
cia con uno o più pneumatici sgonfi poi-
ché la guidabilità della vettura può esse-
re compromessa. Arrestare la marcia evi-
tando di frenare e sterzare bruscamente.
Sostituire immediatamente la ruota con
il ruotino di scorta (ove previsto) o prov-
vedere alla riparazione mediante l’appo-
sito kit (vedere paragrafo “Sostituzione
di una ruota” nel capitolo “In emergen-
za”) e rivolgersi il più presto possibile ai
Servizi Autorizzati Alfa Romeo.
PRESSIONE
PNEUMATICI NON
ADATTA ALLA
VELOCITÀ
(ove previsto)
Se si prevede di effettuare un viaggio ad
una velocità superiore di 160 km/h, è
necessario gonfiare i pneumatici alle pres-
sioni di pieno carico (vedere paragrafo
“Pressioni di gonfiaggio a freddo” nel ca-
pitolo “Dati Tecnici”).
Su alcune versioni, nel caso in cui il si-
stema T.P.M.S. rilevi che la pressione di
uno o più pneumatici risulta non adatta
per la velocità alla quale si sta proce-
dendo, sul display viene visualizzato un
messaggio + simbolo (di colore giallo am-
bra) che rimarranno accesi fino a quan-
do la velocità della vettura non tornerà al
di sotto della soglia prestabilita.
AVVERTENZAIn questa condizione ri-
durre immediatamente la velocità poiché
l'eccessivo riscaldamento del pneumati-
co potrebbe comprometterne irrimedia-
bilmente le prestazioni e la durata, non-
ché in caso limite potrebbe portare fino
allo scoppio dello stesso.AVVERTENZANel caso si volesse pro-
cedere comunque ad alta velocità (mag-
giore di 160 km/h), all'accensione del
simbolo sul display è necessario fermar-
si quanto prima per adeguare la pressio-
ne dei pneumatici (vedere paragrafo
“Pressioni di gonfiaggio a freddo” nel ca-
pitolo “Dati Tecnici”).
nn

224
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire alla vettura una lun-
ga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto
una serie di controlli e di interventi di ma-
nutenzione ogni 30.000 chilometri.
AVVERTENZAA 2000 km dalla sca-
denza della manutenzione il display vi-
sualizza un messaggio.
La manutenzione programmata non
esaurisce tuttavia completamente tutte
le esigenze della vettura: anche nel pe-
riodo iniziale prima del tagliando dei
30.000 chilometri e successivamente,
tra un tagliando e l’altro, sono per sem-
pre necessarie le ordinarie attenzioni co-
me ad esempio il controllo sistematico
con eventuale ripristino del livello dei li-
quidi, della pressione dei pneumatici ecc...AVVERTENZAI tagliandi di Manu-
tenzione Programmata sono prescritti dal
Costruttore. La mancata esecuzione de-
gli stessi può comportare la decadenza
della garanzia.
Il servizio di Manutenzione Programma-
ta viene prestato da tutti i Servizi Auto-
rizzati Alfa Romeo a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulte-
riori sostituzioni o riparazioni, queste po-
tranno venire eseguite solo con l’esplici-
to accordo del Cliente.AVVERTENZASi consiglia di segna-
lare subito ai Servizi Autorizzati Alfa Ro-
meo eventuali piccole anomalie di fun-
zionamento, senza attendere l’esecu-
zione del prossimo tagliando.
Se la vettura viene usata frequentemen-
te per il traino di rimorchi, occorre ridur-
re l’intervallo tra una manutenzione pro-
grammata e l’altra.

236
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

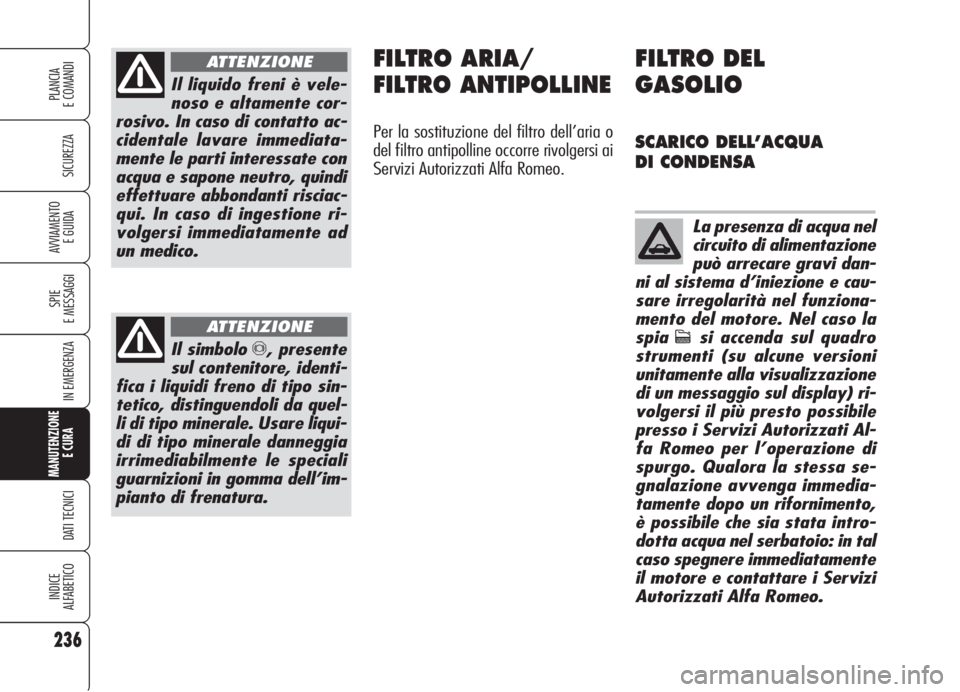

Il liquido freni è vele-
noso e altamente cor-
rosivo. In caso di contatto ac-
cidentale lavare immediata-
mente le parti interessate con
acqua e sapone neutro, quindi
effettuare abbondanti risciac-
qui. In caso di ingestione ri-
volgersi immediatamente ad
un medico.
ATTENZIONE
Il simbolo π, presente
sul contenitore, identi-
fica i liquidi freno di tipo sin-
tetico, distinguendoli da quel-
li di tipo minerale. Usare liqui-
di di tipo minerale danneggia
irrimediabilmente le speciali
guarnizioni in gomma dell’im-
pianto di frenatura.
ATTENZIONE
FILTRO ARIA/
FILTRO ANTIPOLLINE
Per la sostituzione del filtro dell’aria o
del filtro antipolline occorre rivolgersi ai
Servizi Autorizzati Alfa Romeo.
FILTRO DEL
GASOLIO
SCARICO DELL’ACQUA
DI CONDENSA
La presenza di acqua nel
circuito di alimentazione
può arrecare gravi dan-
ni al sistema d’iniezione e cau-
sare irregolarità nel funziona-
mento del motore. Nel caso la
spia
csi accenda sul quadro
strumenti (su alcune versioni
unitamente alla visualizzazione
di un messaggio sul display) ri-
volgersi il più presto possibile
presso i Servizi Autorizzati Al-
fa Romeo per l’operazione di
spurgo. Qualora la stessa se-
gnalazione avvenga immedia-
tamente dopo un rifornimento,
è possibile che sia stata intro-
dotta acqua nel serbatoio: in tal
caso spegnere immediatamente
il motore e contattare i Servizi
Autorizzati Alfa Romeo.

289
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

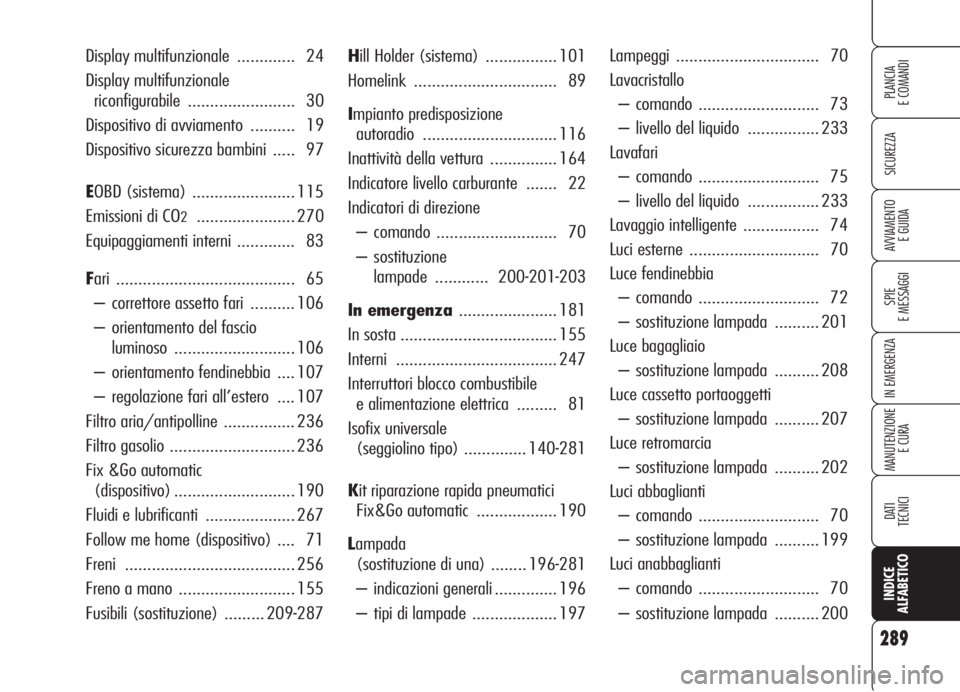

Hill Holder (sistema) ................ 101
Homelink ................................ 89
Impianto predisposizione
autoradio .............................. 116
Inattività della vettura ............... 164
Indicatore livello carburante ....... 22
Indicatori di direzione
– comando ........................... 70
– sostituzione
lampade ............ 200-201-203
In emergenza ...................... 181
In sosta ................................... 155
Interni .................................... 247
Interruttori blocco combustibile
e alimentazione elettrica ......... 81
Isofix universale
(seggiolino tipo) .............. 140-281
Kit riparazione rapida pneumatici
Fix&Go automatic .................. 190
Lampada
(sostituzione di una) ........ 196-281
– indicazioni generali .............. 196
– tipi di lampade ................... 197Lampeggi ................................ 70
Lavacristallo
– comando ........................... 73
– livello del liquido ................ 233
Lavafari
– comando ........................... 75
– livello del liquido ................ 233
Lavaggio intelligente ................. 74
Luci esterne ............................. 70
Luce fendinebbia
– comando ........................... 72
– sostituzione lampada .......... 201
Luce bagagliaio
– sostituzione lampada .......... 208
Luce cassetto portaoggetti
– sostituzione lampada .......... 207
Luce retromarcia
– sostituzione lampada .......... 202
Luci abbaglianti
– comando ........................... 70
– sostituzione lampada .......... 199
Luci anabbaglianti
– comando ........................... 70
– sostituzione lampada .......... 200 Display multifunzionale ............. 24
Display multifunzionale
riconfigurabile ........................ 30
Dispositivo di avviamento .......... 19
Dispositivo sicurezza bambini ..... 97
EOBD (sistema) ....................... 115
Emissioni di CO
2...................... 270
Equipaggiamenti interni ............. 83
Fari ........................................ 65
– correttore assetto fari .......... 106
– orientamento del fascio
luminoso ........................... 106
– orientamento fendinebbia .... 107
– regolazione fari all’estero .... 107
Filtro aria/antipolline ................ 236
Filtro gasolio ............................ 236
Fix &Go automatic
(dispositivo) ........................... 190
Fluidi e lubrificanti .................... 267
Follow me home (dispositivo) .... 71
Freni ...................................... 256
Freno a mano .......................... 155
Fusibili (sostituzione) ......... 209-287
