2005 YAMAHA XVS650A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6


Durante a verificação do nível do óleo,
certifique-se de que o veículo está
numa posição totalmente vertical.
Uma ligeira inclinação lateral poderáresultar numa falsa leitura.
2. Retire a cavilha de enchimento de óleo
e verifique o nível do óleo na caixa de
engrenagem final.
NOTA:O nível do óleo deverá estar na borda doorifício de enchimento.3. Caso o óleo se encontre abaixo da
borda do orifício de enchimento, adici-
one óleo suficiente do tipo recomen-
dado para corrigir o nível.
Mudança do óleo da engrenagem final
1. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de engrena-
gem final para recolher o óleo usado.
2. Retire a cavilha de enchimento do óleo
e a cavilha de drenagem para drenar o
óleo da caixa de engrenagem final.
3. Instale a cavilha de drenagem do óleo
da engrenagem final e aperte-a em
conformidade com o binário especifi-
cado.
4. Adicione o óleo da engrenagem final
recomendado até à borda do orifício
de enchimento.
NOTA:GL4 é um grau de qualidade. Os óleos da
engrenagem hipoidal com um grau GL5 ouGL6 também podem ser utilizados.
5. Instale a cavilha de enchimento de
óleo e aperte-a em conformidade com
o binário especificado.
6. Verifique se existem fugas de óleo na
caixa de engrenagem final. Se existi-
rem, procure a causa.
1. Cavilha de drenagem do óleo da engrena-
gem final
2. Cavilha de enchimento do óleo da engrena-
gem final
3. Corrija o nível do óleo
Binário de aperto:
Cavilha de drenagem do óleo da en-
grenagem final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Óleo da engrenagem final recomen-
dado:
SAE80 API GL-4 Óleo da engrena-
gem hipoidal
Quantidade de óleo:
0.19 L (0.20 US qt) (0.17 Imp.qt)
Binário de aperto:
Cavilha de enchimento de óleo da
engrenagem final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5SCP2P0.book Page 11 Friday, July 23, 2004 4:54 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
PAU33381
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se conduzir o veículo em áreas invul-
garmente húmidas ou poeirentas.
1. Retire a tampa da caixa do filtro de ar,
retirando as respectivas cavilhas.
2. Puxe o elemento do filtro de ar para fo-
ra.
3. Bata levemente no elemento do filtro
de ar de modo a remover a maior parte
do pó e sujidade e, de seguida, utilize
ar comprimido para eliminar o resto dasujidade, tal como ilustrado. Se o ele-
mento do filtro de ar estiver danificado,
substitua-o.
4. Introduza o elemento do filtro de ar na
caixa do filtro de ar, tal como ilustrado.
PRECAUÇÃO:
PCA10480


Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
5. Instale a tampa da caixa do filtro de ar,
alinhando as marcas de concordância
e instalando as cavilhas.
1. Tampa da caixa do filtro de ar
2. Cavilha
1. Elemento do filtro de ar
1. Suporte do elemento do filtro de ar
2. Prolongamento
3. Fenda
1. Marcas de concordância
U5SCP2P0.book Page 12 Friday, July 23, 2004 4:54 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
NOTA:Se se verificar acumulação de pó ou água
no tubo de inspecção do filtro de ar, retire o
grampo e, de seguida, o bujão, para drenara água acumulada no tubo.
PAU21290
Ajuste dos carburadores Os carburadores são peças importantes do
motor e exigem um ajuste muito sofisticado.
Deste modo, muitos dos ajustes referentes
aos carburadores deverão ser realizados
por um concessionário da Yamaha, que
possui os conhecimentos e experiência
profissional necessários. Contudo, o ajuste
descrito na secção que se segue, pode ser
realizado pelo proprietário como parte da
manutenção de rotina.PRECAUÇÃO:
PCA10560
Os caburadores foram afinados e consi-
deravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco de-sempenho ou em danos no motor.
PAU21340
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.NOTA :

O motor está quente quando responde
rapidamente ao acelerador.


É necessário um taquímetro de diag-nóstico para efectuar este ajuste.
1. Prenda o taquímetro ao fio da vela de
ignição.
2. Verifique a velocidade de ralenti do
motor e, se necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a veloci-
dade de ralenti do motor, rode o para-
fuso na direcção (b).
1. Tubo de inspecção do filtro de ar
U5SCP2P0.book Page 13 Friday, July 23, 2004 4:54 PM

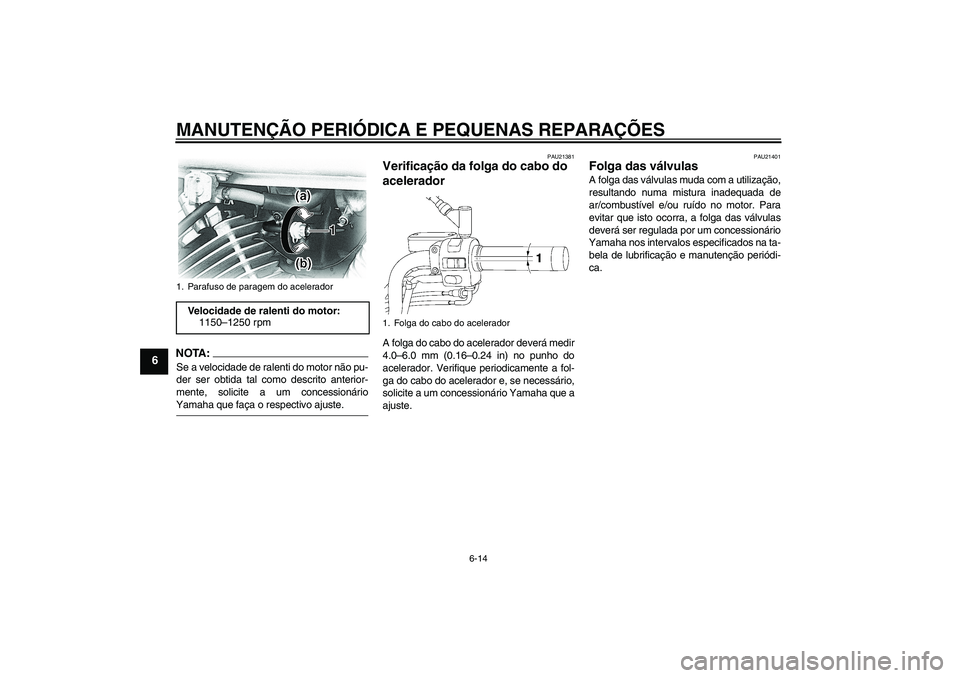

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
NOTA:Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionárioYamaha que faça o respectivo ajuste.
PAU21381
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
4.0–6.0 mm (0.16–0.24 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Parafuso de paragem do aceleradorVelocidade de ralenti do motor:
1150–1250 rpm
1. Folga do cabo do acelerador
U5SCP2P0.book Page 14 Friday, July 23, 2004 4:54 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PAU33390
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perda
de controlo ou graves ferimentos.
Certifique-se de que o peso total docondutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneus Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Fr e nt e :
225 kPa (33 psi) (2.25 kgf/cm²)
Trás:
225 kPa (33 psi) (2.25 kgf/cm²)
90–198 kg (198–437 lb):
Fr e nt e :
225 kPa (33 psi) (2.25 kgf/cm²)
Trás:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
198 kg (437 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
U5SCP2P0.book Page 15 Friday, July 23, 2004 4:54 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10570


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.


Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende a
câmara de ar muito cuidadosamen-
te e substitua-a assim que possívelcom um produto de alta qualidade.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
raio e pneus com câmara de ar.AV I S O
PWA10460


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do veículo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelopela Yamaha Motor Co., Ltd. Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
130/90-16M/C 67S
Fabricante/modelo:
BRIDGESTONE/EXEDRA G703
DUNLOP/D404F
Pneu de trás:
Tamanho:
170/80-15M/C 77S
Fabricante/modelo:
BRIDGESTONE/EXEDRA G702
DUNLOP/D404G
U5SCP2P0.book Page 16 Friday, July 23, 2004 4:54 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU21940
Rodas de raio Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.

Antes de cada viagem deverá verificar
se os aros das rodas apresentam fen-
das, dobras ou deformações e se os
raios apresentam lassidão ou danos.
Caso encontre qualquer tipo de da-
nos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22041
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 5.0–10.0 mm (0.20–0.39 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção (a). Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção (b).
NOTA:Se for possível obter a folga da alavanca da
embraiagem especificada conforme descri-
to acima, aperte a contraporca e ignore o
resto do procedimento, caso contrário pros-siga como descrito a seguir.
3. Rode a cavilha ajustadora na alavan-
ca da embraiagem totalmente na di-
recção (a) para desapertar o cabo da
embraiagem.
4. Desaperte a contraporca situada no
cárter.
5. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção (b).
1. Contraporca
2. Cavilha ajustadora da folga da alavanca da
embraiagem
3. Folga da alavanca da embraiagem
1. Porca ajustadora da folga da alavanca da
embraiagem (cárter)
2. Contraporca
U5SCP2P0.book Page 17 Friday, July 23, 2004 4:54 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
6. Aperte a contraporca na alavanca da
embraiagem e no cárter.
PAU22092
Ajuste da folga da alavanca do
travão A folga da alavanca do travão deverá medir
10.0–15.0 mm (0.39–0.59 in) como ilustra-
do. Verifique periodicamente a folga da ala-
vanca do travão e, se necessário, ajuste-a
como se segue.1. Desaperte a contraporca na alavanca
do travão.
2. Para aumentar a folga da alavanca do
travão, rode o parafuso ajustador na
direcção (a). Para reduzir a folga da
alavanca do travão, rode o parafuso
ajustador na direcção (b).
3. Aperte a contraporca.
AV I S O
PWA10630


Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.


Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
1. Folga da alavanca do travão
1. Contraporca
2. Parafuso ajustador da folga da alavanca do
travão
U5SCP2P0.book Page 18 Friday, July 23, 2004 4:54 PM
