2005 YAMAHA KODIAK 450 Owners Manual

4-24
AVERTISSEMENT
_ Toujours rouler lentement lorsque le VTT est en
mode “4WD-LOCK” et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les roues tour-
nent à la même vitesse, ce qui rend la prise de virages
plus difficile. L’effort à fournir pour effectuer un vi-
rage augmente avec la vitesse du véhicule. Il y a ris-
que de perte de contrôle du véhicule et d’accident si
l’on ne parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule. _
ADVERTENCIA
_ Circule siempre a baja velocidad cuando el ATV
esté en el modo 4WD-LOCK, y disponga de más
tiempo y distancia para realizar las maniobras.
Cuando el diferencial está bloqueado, todas las
ruedas giran a la misma velocidad, por lo que se
requiere más esfuerzo para girar el ATV. El es-
fuerzo aumenta proporcionalmente si la veloci-
dad es más alta. Correrá el peligro de pérdida de
control y tener un accidente si no puede realizar
un giro suficientemente cerrado para la veloci-
dad a la que esté circulando. _
U1D960.book Page 24 Wednesday, June 23, 2004 3:59 PM

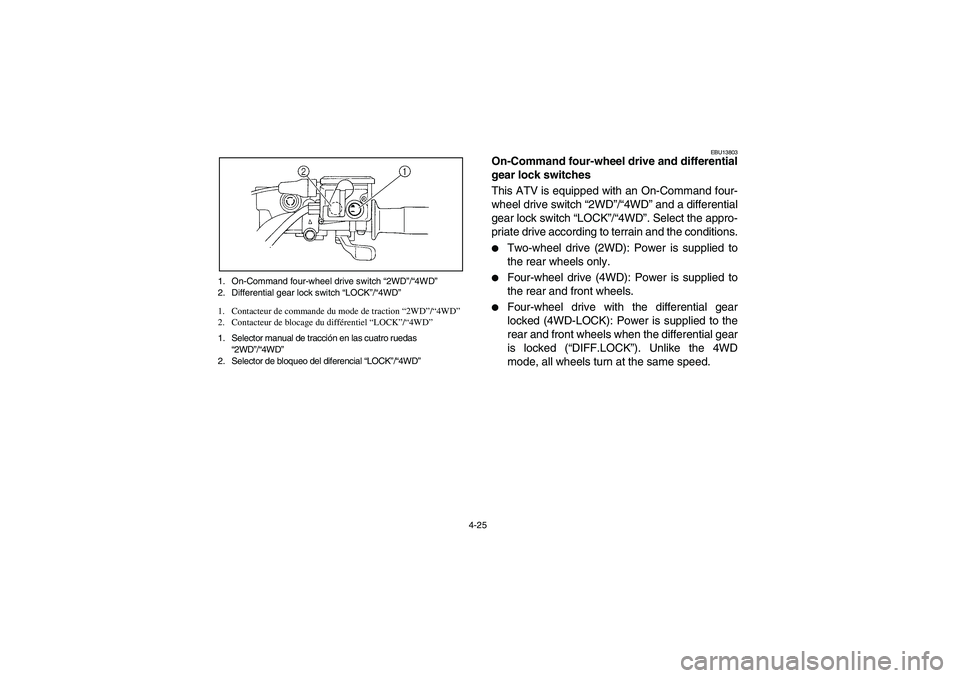

4-25 1. On-Command four-wheel drive switch “2WD”/“4WD”
2. Differential gear lock switch “LOCK”/“4WD”
1. Contacteur de commande du mode de traction “2WD”/“4WD”
2. Contacteur de blocage du différentiel “LOCK”/“4WD”
1. Selector manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2. Selector de bloqueo del diferencial “LOCK”/“4WD”
EBU13803
On-Command four-wheel drive and differential
gear lock switches
This ATV is equipped with an On-Command four-
wheel drive switch “2WD”/“4WD” and a differential
gear lock switch “LOCK”/“4WD”. Select the appro-
priate drive according to terrain and the conditions.

Two-wheel drive (2WD): Power is supplied to
the rear wheels only.


Four-wheel drive (4WD): Power is supplied to
the rear and front wheels.


Four-wheel drive with the differential gear
locked (4WD-LOCK): Power is supplied to the
rear and front wheels when the differential gear
is locked (“DIFF.LOCK”). Unlike the 4WD
mode, all wheels turn at the same speed.
U1D960.book Page 25 Wednesday, June 23, 2004 3:59 PM

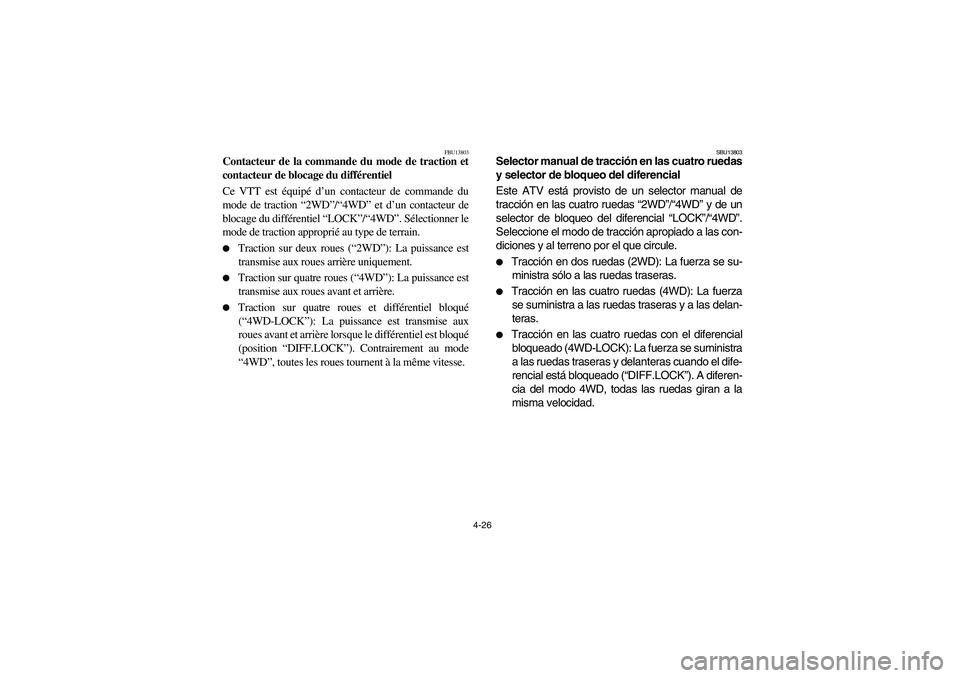

4-26
FBU13803
Contacteur de la commande du mode de traction et
contacteur de blocage du différentiel
Ce VTT est équipé d’un contacteur de commande du
mode de traction “2WD”/“4WD” et d’un contacteur de
blocage du différentiel “LOCK”/“4WD”. Sélectionner le
mode de traction approprié au type de terrain.

Traction sur deux roues (“2WD”): La puissance est
transmise aux roues arrière uniquement.


Traction sur quatre roues (“4WD”): La puissance est
transmise aux roues avant et arrière.


Traction sur quatre roues et différentiel bloqué
(“4WD-LOCK”): La puissance est transmise aux
roues avant et arrière lorsque le différentiel est bloqué
(position “DIFF.LOCK”). Contrairement au mode
“4WD”, toutes les roues tournent à la même vitesse.
SBU13803
Selector manual de tracción en las cuatro ruedas
y selector de bloqueo del diferencial
Este ATV está provisto de un selector manual de
tracción en las cuatro ruedas “2WD”/“4WD” y de un
selector de bloqueo del diferencial “LOCK”/“4WD”.
Seleccione el modo de tracción apropiado a las con-
diciones y al terreno por el que circule.

Tracción en dos ruedas (2WD): La fuerza se su-
ministra sólo a las ruedas traseras.


Tracción en las cuatro ruedas (4WD): La fuerza
se suministra a las ruedas traseras y a las delan-
teras.


Tracción en las cuatro ruedas con el diferencial
bloqueado (4WD-LOCK): La fuerza se suministra
a las ruedas traseras y delanteras cuando el dife-
rencial está bloqueado (“DIFF.LOCK”). A diferen-
cia del modo 4WD, todas las ruedas giran a la
misma velocidad.
U1D960.book Page 26 Wednesday, June 23, 2004 3:59 PM

4-27
WARNING
_ Always stop the ATV before changing from
2WD to 4WD, or from 4WD to 4WD-LOCK, or
vice-versa.
The ATV handles differently in 2WD than in
4WD and in 4WD-LOCK in some circumstanc-
es. Changing from 2WD to 4WD, or from 4WD
to 4WD-LOCK, or vice-versa while moving may
cause the ATV to unexpectedly handle differ-
ently. This could distract the operator and in-
crease the risk of losing control and an
accident. _
U1D960.book Page 27 Wednesday, June 23, 2004 3:59 PM

4-28
AVERTISSEMENT
_ Toujours arrêter le véhicule avant de passer d’un
mode de traction à l’autre.
Dans certains cas, le comportement du VTT en trac-
tion sur deux roues différera de son comportement en
traction sur quatre roues et avec différentiel bloqué.
Le passage d’un mode de traction à l’autre lorsque le
véhicule est en mouvement risque de modifier brus-
quement son comportement. Ceci peut distraire le pi-
lote et entraîner une perte de contrôle et un accident. _
ADVERTENCIA
_ Pare siempre el ATV antes de cambiar de 2WD a
4WD, o de 4WD a 4WD-LOCK, o viceversa.
El ATV se comporta de forma distinta en 2WD y
que en 4WD y 4WD-LOCK en algunas circuns-
tancias. Si se cambia de 2WD a 4WD, o de 4WD a
4WD-LOCK, o viceversa, mientras el vehículo
está en movimiento, el ATV podría comportarse
súbitamente de forma inesperada. Esto podría
distraer al conductor y ser causa de la pérdida
del control y de un accidente. _
U1D960.book Page 28 Wednesday, June 23, 2004 3:59 PM

4-29 1. Lever
2. On-Command four-wheel drive switch “2WD”/“4WD”
1. Levier
2. Contacteur de commande du mode de traction “2WD”/“4WD”
1. Palanca
2. Selector de tracción en las cuatro ruedas “2WD”/“4WD”
On-Command four-wheel drive switch
“2WD”/“4WD”
To change from 2WD to 4WD, stop the ATV, and
then set the switch to “4WD”. When the ATV is in
4WD, the 4WD indicator “” will come on in the
speedometer unit display.
To change from 4WD to 2WD, stop the ATV, be
sure the lever is set to position
a, and then set the
switch to “2WD”.
U1D960.book Page 29 Wednesday, June 23, 2004 3:59 PM

4-30
Contacteur de commande du mode de traction
“2WD”/“4WD”
Pour passer du mode “2WD” au mode “4WD”, arrêter le
VTT, puis placer le contacteur à la position “4WD”.
Lorsque le VTT est en mode “4WD”, l’indicateur de
traction sur quatre roues “” s’affiche à l’écran du bloc
de compteur de vitesse.
Pour passer de la traction sur quatre roues à la traction sur
deux roues, arrêter le véhicule, s’assurer que le levier est
à la position a, puis régler le contacteur sur “2WD”.
Selector manual de tracción en las cuatro ruedas
“2WD”/“4WD”
Para cambiar de 2WD a 4WD, pare el ATV, y enton-
ces ajuste el selector en la posición “4WD”. Cuando
el ATV está en el modo 4WD, el indicador 4WD “”
estará encendido en el visualizador del velocímetro.
Para cambiar de 4WD a 2WD, pare el ATV, asegú-
rese de que la palanca está en la posición
a, y lue-
go ponga el selector en la posición “2WD”.
U1D960.book Page 30 Wednesday, June 23, 2004 3:59 PM

4-31 1. Differential gear lock switch “LOCK”/“4WD”
2. Lever
1. Contacteur de blocage du différentiel “LOCK”/“4WD”
2. Levier
1. Selector de bloqueo del diferencial “LOCK”/“4WD”
2. Palanca
Differential gear lock switch “LOCK”/“4WD”
To lock the differential gear in 4WD, make sure the
On-Command four-wheel-drive switch is set to
“4WD”, stop the ATV, move the lever to position
b, and then set the switch to “LOCK”. When the
differential gear is locked, the differential gear lock
indicator (“DIFF.LOCK”) light will come on along
with the indicator “” in the speedometer unit
display.
To release the differential gear lock, stop the ATV
and set the switch to “4WD”.
WARNING
_ Always ride at a slow speed when the ATV is in
4WD-LOCK, and allow extra time and distance
for maneuvers.
All wheels turn at the same speed when the dif-
ferential is locked, so it takes more effort to
turn the ATV. The amount of effort is more the
faster you go. You may lose control and have
an accident if you cannot make a sharp
enough turn for the speed you are traveling. _
DIFF.
LOCK
U1D960.book Page 31 Wednesday, June 23, 2004 3:59 PM
