2005 YAMAHA KODIAK 450 Owners Manual

4-8
FBU00860
Témoin d’avertissement de la température du liquide
de refroidissement “”
Lorsque la température du liquide de refroidissement at-
teint un certain niveau, ce témoin s’allume pour signaler
la surchauffe du liquide. Si le témoin s’allume pendant
une randonnée, couper le moteur dès que possible et le
laisser refroidir pendant environ 10 minutes.ATTENTION:_

La surchauffe du moteur peut être causée par
un chargement excessif du véhicule. En cas de
surcharge, réduire la charge (voir les limites
spécifiées).


Remettre le moteur en marche, puis s’assurer
que le témoin s’éteigne. Lorsque ce témoin est
allumé, il ne faut pas rouler de façon continue,
sous peine d’endommager le moteur.
_
SBU00860
Luz de aviso de la temperatura del refrigerante
“”
Cuando la temperatura del refrigerante alcanza un
nivel especificado, se enciende esta luz para avisar
que la temperatura del refrigerante es demasiado al-
ta. Si se enciende con el motor en marcha, párelo en
cuanto la seguridad lo permita y deje que se enfríe
durante unos 10 minutos.AT E N C I O N :_

Un exceso de carga en el ATV puede ser la
causa de sobrecalentamiento del motor. En
este caso, reduzca la carga al nivel especifi-
cado.


Después de volver a arrancar, asegúrese de
que la luz se haya apagado. El uso conti-
nuado con la luz encendida puede causar
daños en el motor.
_
U1D960.book Page 8 Wednesday, June 23, 2004 3:59 PM

4-9 1. Speedometer
2. Odometer/Tripmeter A/Tripmeter B
3. Clock/Hour meter 4. Clock/Hour button “”/“”
5.“TRIP/ODO” button 6.“H” button
7.“M” button
1. Compteur de vitesse
2. Compteur kilométrique/totalisateurs journaliers A et B
3. Montre/compteur horaire
4. Bouton de sélection montre/compteur horaire “”/“”
5. Bouton “TRIP/ODO”
6. Bouton de réglage des heures “H”
7. Bouton de réglage des minutes “M”
1. Velocímetro
2. Cuentakilómetros/Cuentakilómetros parcial A/
Cuentakilómetros parcial B
3. Reloj/Contador de horas
4. Reloj/Botón “”/“” de la hora
5. Botón “TRIP/ODO”6. Botón “H”
7. Botón “M”
EBU11322
Speedometer unit
The speedometer unit is equipped with the follow-
ing:

a speedometer (which shows the riding speed)


an odometer (which shows the total distance
traveled)


two tripmeters (which show the distance trav-
eled since they were last set to zero)


a clock


an hour meter (which shows the total time the
key has been turned to “ON”)
Odometer and tripmeter modes
Pushing the “TRIP/ODO” button switches the dis-
play between the odometer mode “ODO” and the
tripmeter modes “A” and “B” in the following order:
ODO
→TRIP A
→TRIP B
→ODO
U1D960.book Page 9 Wednesday, June 23, 2004 3:59 PM

4-10
FBU11322
Bloc de compteur de vitesse
Le bloc de compteur de vitesse est équipé des instru-
ments suivants:

un compteur de vitesse (affichant la vitesse de con-
duite)


un compteur kilométrique (affichant la distance totale
parcourue)


deux totalisateurs journaliers (affichant la distance
parcourue depuis leur dernière remise à zéro)


une montre


un compteur horaire (affichant le temps total de mise
en service)
Compteur kilométrique et totalisateurs journaliers
Appuyer sur le bouton “TRIP/ODO” pour modifier l’af-
fichage des compteurs (compteur kilométrique “ODO” et
totalisateurs journaliers “A” et “B”) dans l’ordre suivant:
ODO→
TRIP A→
TRIP B→
ODO
SBU11322
Unidad de velocímetro
La unidad de velocímetro está equipada de lo si-
guiente:

un velocímetro (que indica la velocidad de circu-
lación)


un cuentakilómetros (que indica la distancia total
recorrida)


dos cuentakilómetros parciales (que indican la
distancia recorrida desde que se pusieron a cero
por última vez)


un reloj


un contador de horas (que muestra el tiempo to-
tal que la llave ha estado en la posición “ON”)
Modos de cuentakilómetros y de cuentakilóme-
tros parcial
Pulsando el botón “TRIP/ODO” la indicación cambia
entre la del modo del cuentakilómetros “ODO” y la
de los modos de cuentakilómetros parciales “A”, “B”
en el orden siguiente:
ODO
→TRIP A
→TRIP B
→ODO
U1D960.book Page 10 Wednesday, June 23, 2004 3:59 PM

4-11 1. Speedometer
2. Odometer/Tripmeter A/Tripmeter B
3. Clock/Hour meter 4. Clock/Hour button “”/“”
5.“TRIP/ODO” button 6.“H” button
7.“M” button
1. Compteur de vitesse
2. Compteur kilométrique/totalisateurs journaliers A et B
3. Montre/compteur horaire
4. Bouton de sélection montre/compteur horaire “”/“”
5. Bouton “TRIP/ODO”
6. Bouton de réglage des heures “H”
7. Bouton de réglage des minutes “M”
1. Velocímetro
2. Cuentakilómetros/Cuentakilómetros parcial A/
Cuentakilómetros parcial B
3. Reloj/Contador de horas
4. Reloj/Botón “”/“” de la hora
5. Botón “TRIP/ODO”6. Botón “H”
7. Botón “M”
To reset a tripmeter, select it by pushing the
“TRIP/ODO” button, and then push the
“TRIP/ODO” button for at least three seconds. The
tripmeters can be used to estimate the distance
that can be traveled with a full tank of fuel. This in-
formation will enable you to plan future fuel stops.NOTE:_ Holding in the “TRIP/ODO” button and then turning
the key to “ON” switches the display between
“mph” and “km/h”. _Clock mode
Pushing the “”/“” button switches the dis-
play between the clock mode “CLOCK” and the
hour meter mode “HOUR” in the following order:
CLOCK
→HOUR
→CLOCK
U1D960.book Page 11 Wednesday, June 23, 2004 3:59 PM

4-12

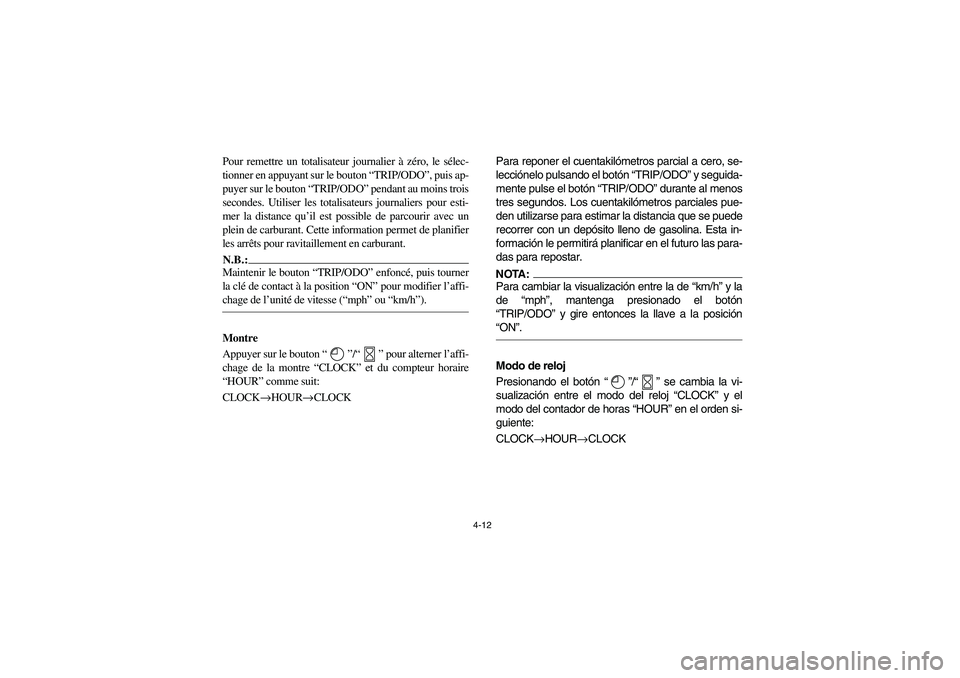

Pour remettre un totalisateur journalier à zéro, le sélec-
tionner en appuyant sur le bouton “TRIP/ODO”, puis ap-
puyer sur le bouton “TRIP/ODO” pendant au moins trois
secondes. Utiliser les totalisateurs journaliers pour esti-
mer la distance qu’il est possible de parcourir avec un
plein de carburant. Cette information permet de planifier
les arrêts pour ravitaillement en carburant.N.B.:_ Maintenir le bouton “TRIP/ODO” enfoncé, puis tourner
la clé de contact à la position “ON” pour modifier l’affi-
chage de l’unité de vitesse (“mph” ou “km/h”). _Montre
Appuyer sur le bouton “”/“” pour alterner l’affi-
chage de la montre “CLOCK” et du compteur horaire
“HOUR” comme suit:
CLOCK→HOUR→CLOCK
Para reponer el cuentakilómetros parcial a cero, se-
lecciónelo pulsando el botón “TRIP/ODO” y seguida-
mente pulse el botón “TRIP/ODO” durante al menos
tres segundos. Los cuentakilómetros parciales pue-
den utilizarse para estimar la distancia que se puede
recorrer con un depósito lleno de gasolina. Esta in-
formación le permitirá planificar en el futuro las para-
das para repostar.NOTA:_ Para cambiar la visualización entre la de “km/h” y la
de “mph”, mantenga presionado el botón
“TRIP/ODO” y gire entonces la llave a la posición
“ON”. _Modo de reloj
Presionando el botón “”/“” se cambia la vi-
sualización entre el modo del reloj “CLOCK” y el
modo del contador de horas “HOUR” en el orden si-
guiente:
CLOCK
→HOUR
→CLOCK
U1D960.book Page 12 Wednesday, June 23, 2004 3:59 PM

4-13
To set the clock1. Set the display to the clock mode.
2. Push the “”/“” button until the clock
starts flashing.
3. Set the hours by pushing the “H” button.
4. Set the minutes by pushing the “M” button.
5. Push the “”/“” button, and then re-
lease it to start the clock.
U1D960.book Page 13 Wednesday, June 23, 2004 3:59 PM

4-14
Réglage de la montre1. Afficher la montre à l’écran.
2. Appuyer sur le bouton “”/“” jusqu’à ce
que l’affichage de la montre se mette à clignoter.
3. Régler les heures en appuyant sur le bouton “H”.
4. Régler les minutes en appuyant sur le bouton “M”.
5. Appuyer sur le bouton “”/“”, puis le relâ-
cher afin d’activer la montre.
Para poner el reloj en hora1. Ajuste la visualización al modo del reloj.
2. Presione el botón “”/“” hasta que el reloj
empiece a parpadear.
3. Ajuste las horas presionando el botón “H”.
4. Ajuste los minutos presionando el botón “M”.
5. Para poner en funcionamiento el reloj, presione
el botón “”/“” y suéltelo.
U1D960.book Page 14 Wednesday, June 23, 2004 3:59 PM

4-15 1. Fuel gauge
2. Red line
1. Jauge de carburant
2. Ligne rouge
1. Indicador del nivel de combustible
2. Línea roja
EBU00052
Fuel gauge
The fuel gauge indicates the amount of fuel in the
fuel tank. When the needle reaches the red line,
refill the tank at the first opportunity.NOTE:If the machine runs out of fuel, move the fuel cock
lever to the “RES” position. Approximately 4.5 L of
fuel will be remaining in the tank.
