2005 YAMAHA CYGNUS 125 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
2
3
4
5
67
8
9

DAUT1330

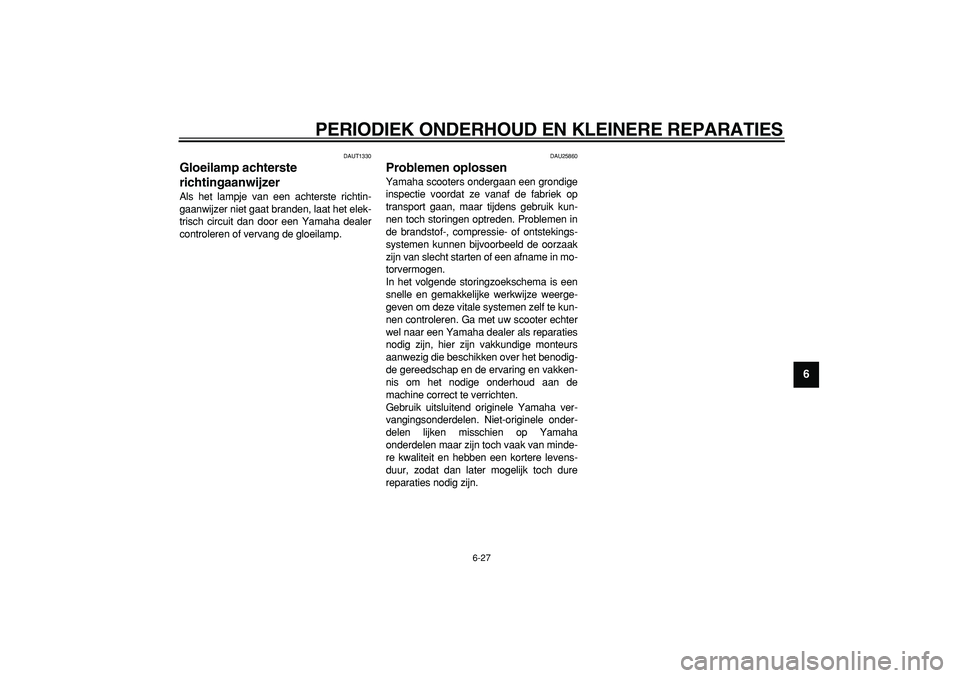

Gloeilamp achterste
richtingaanwijzer
Als het lampje van een achterste richtin-
gaanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
DAU25860
Problemen oplossen
Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
1
2
3
4
5
6
7
8
9

DAU25901

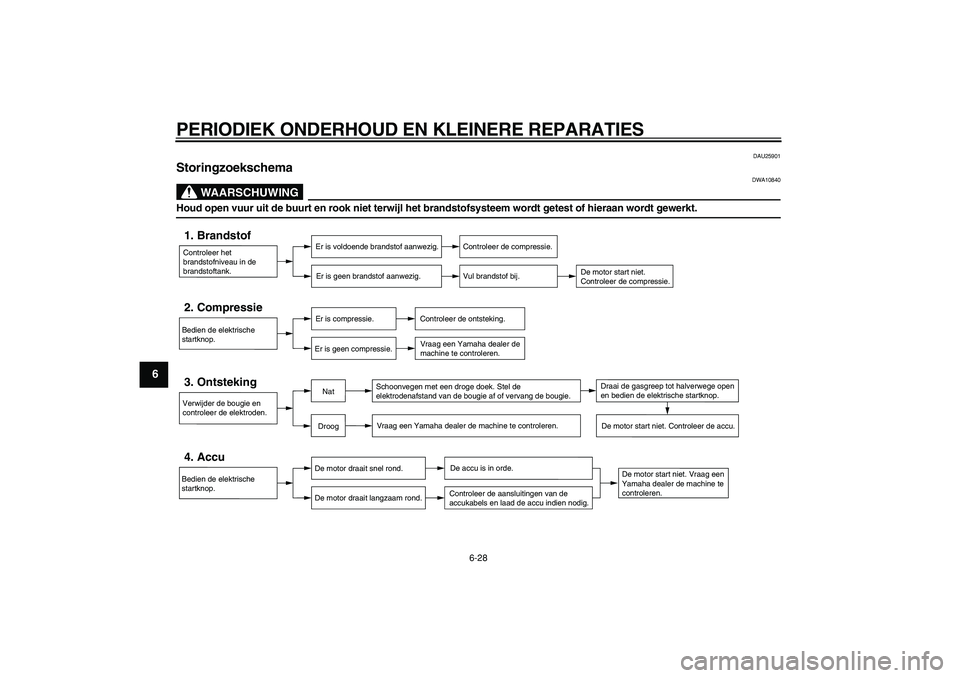

Storingzoekschema
WAARSCHUWING

DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Draai de gasgreep tot halverwege open
en bedien de elektrische startknop.

7-1
2
3
4
5
6
78
9

VERZORGING EN STALLING VAN DE SCOOTER
DAU26090

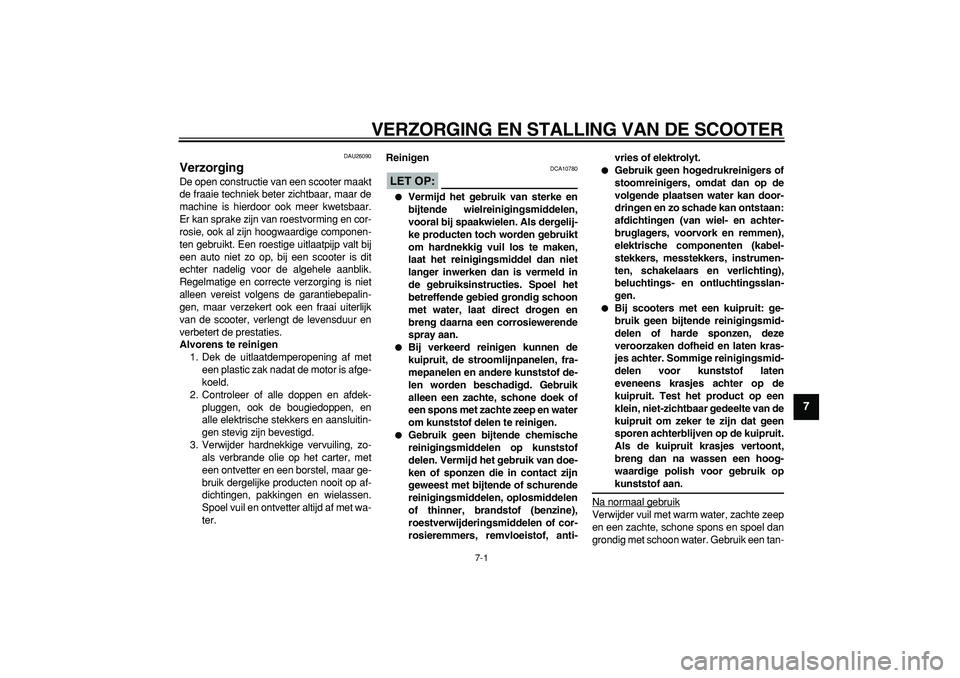

Verzorging
De open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan sprake zijn van roestvorming en cor-
rosie, ook al zijn hoogwaardige componen-
ten gebruikt. Een roestige uitlaatpijp valt bij
een auto niet zo op, bij een scooter is dit
echter nadelig voor de algehele aanblik.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar verzekert ook een fraai uiterlijk
van de scooter, verlengt de levensduur en
verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter.
Reinigen
LET OP:

DCA10780

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.

Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.

Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-vries of elektrolyt.

Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.

Bij scooters met een kuipruit: ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-

VERZORGING EN STALLING VAN DE SCOOTER
7-2
1
2
3
4
5
6
7
8
9

denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-
kelde wegenZilte zeelucht en wegenzout waarmee we-
gen ’s winters worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.OPMERKING:

’s Winters gestrooid wegenzout kan nog tot
in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de machine is afge-
koeld.
LET OP:

DCA10790
Gebruik geen heet water, dit versterkt de
corrosieve werking van het zout.
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
WAARSCHUWING

DWA10940

Controleer of er geen olie of was op
de wielen of de remmen zit. Reinig
de remschijven en remvoeringen
indien nodig met een normale rem-schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.

Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
LET OP:

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING:

Vraag een Yamaha dealer om advies over
de te gebruiken producten.

VERZORGING EN STALLING VAN DE SCOOTER
7-3
2
3
4
5
6
78
9

DAU26300

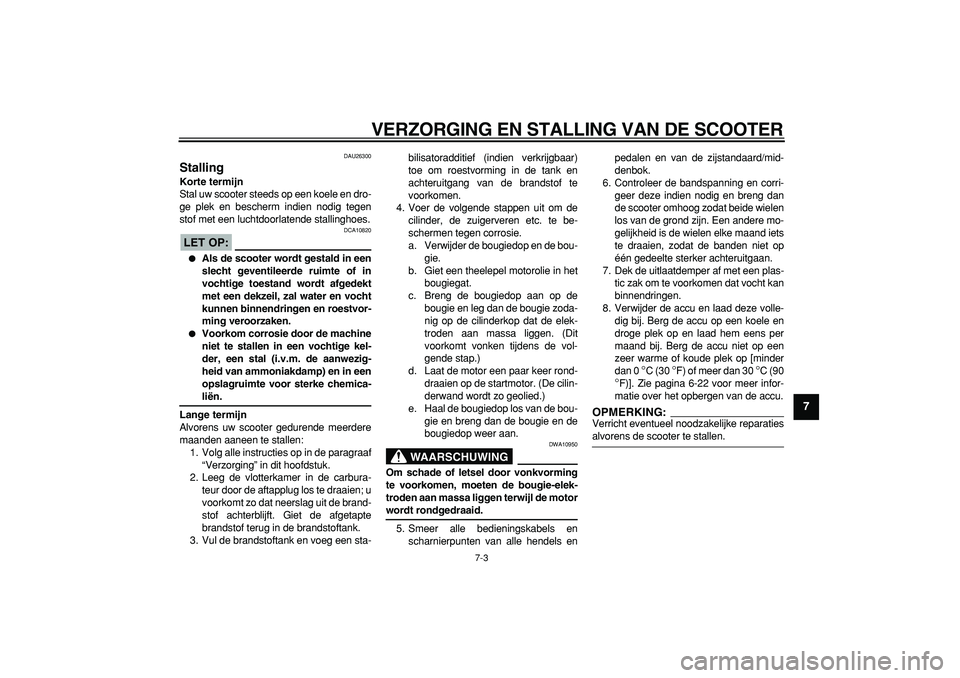

Stalling
Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP:

DCA10820

Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Leeg de vlotterkamer in de carbura-
teur door de aftapplug los te draaien; u
voorkomt zo dat neerslag uit de brand-
stof achterblijft. Giet de afgetapte
brandstof terug in de brandstoftank.
3. Vul de brandstoftank en voeg een sta-bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
4. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING

DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motor
wordt rondgedraaid.
5. Smeer alle bedieningskabels en
scharnierpunten van alle hendels enpedalen en van de zijstandaard/mid-
denbok.
6. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
7. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
8. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0
°
C (30
°
F) of meer dan 30
°
C (90
°
F)]. Zie pagina 6-22 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:

Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.

8-1
1
2
3
4
5
6
7
8
9

SPECIFICATIES
DAU26339
Afmetingen:
Totale lengte:
1855 mm (73.0 in)
Totale breedte:
685 mm (27.0 in)
Totale hoogte:
1110 mm (43.7 in)
Zadelhoogte:
770 mm (30.3 in)
Wielbasis:
1295 mm (51.0 in)
Grondspeling:
110 mm (4.33 in)
Kleinste draaicirkel:
1900 mm (74.8 in)
Gewicht:
Incl. olie en brandstof:
121.0 kg (267 lb)
Motor:
Type motor:
Geforceerde luchtkoeling, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
124.0 cm
3

(7.57 cu.in)
Boring
×
slag:
52.4
×
57.9 mm (2.06
×
2.28 in)
Compressieverhouding:
10.00 :1
Startsysteem:
Elektrische startmotor en kickstarter
Smeersysteem:
Wet sump

Motorolie:
Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Eindoverbrengingsolie:
Type:
SAE10W30 type SE motorolie
Hoeveelheid:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
7.1 L (1.88 US gal) (1.56 Imp.gal)
Carburateur:
Fabrikant:
Taiwan KEI HIN
Model
×
aantal:
CVK24 x 1
Bougie(s):
Fabrikant/model:
NGK / CR7E
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:
Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
38/13 (2.923)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
40 / 12 (3.333)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:
Type frame:
Stalen onderdraagbuis
Spoorhoek:
27.00 °
Naspoor:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

SPECIFICATIES
8-2
2
3
4
5
6
7
89

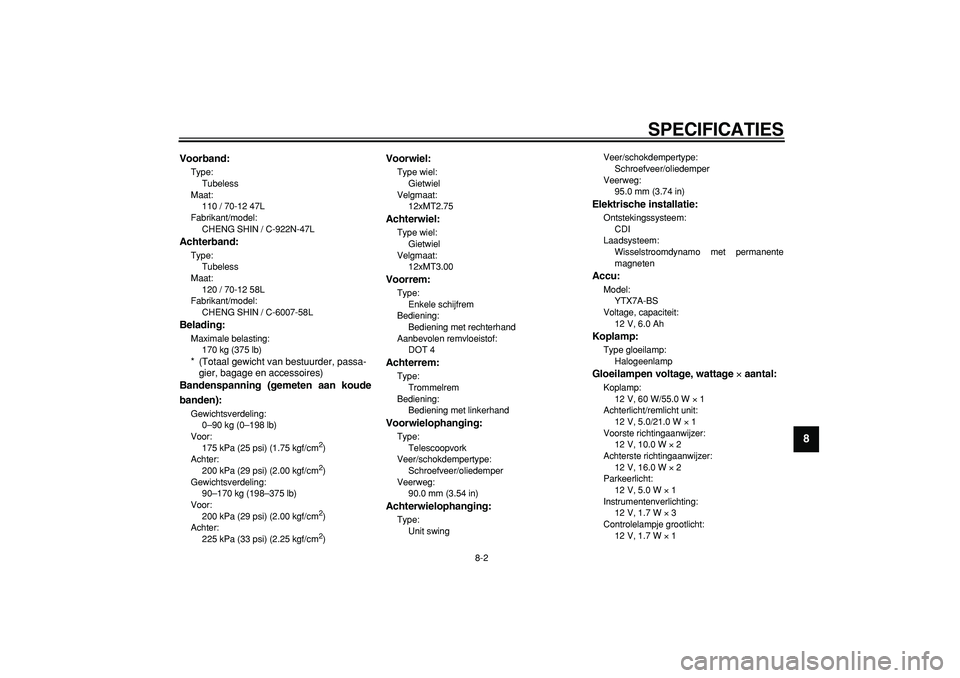

Voorband:
Type:
Tubeless
Maat:
110 / 70-12 47L
Fabrikant/model:
CHENG SHIN / C-922N-47L
Achterband:
Type:
Tubeless
Maat:
120 / 70-12 58L
Fabrikant/model:
CHENG SHIN / C-6007-58L
Belading:
Maximale belasting:
170 kg (375 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)

Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Achter:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Gewichtsverdeling:
90–170 kg (198–375 lb)
Voor:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Achter:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
12xMT2.75
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
12xMT3.00
Voorrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Trommelrem
Bediening:
Bediening met linkerhand
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
90.0 mm (3.54 in)
Achterwielophanging:
Type:
Unit swing Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
95.0 mm (3.74 in)
Elektrische installatie:
Ontstekingssysteem:
CDI
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
YTX7A-BS
Voltage, capaciteit:
12 V, 6.0 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55.0 W
×
1
Achterlicht/remlicht unit:
12 V, 5.0/21.0 W
×
1
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 16.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Instrumentenverlichting:
12 V, 1.7 W
×
3
Controlelampje grootlicht:
12 V, 1.7 W
×
1

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9

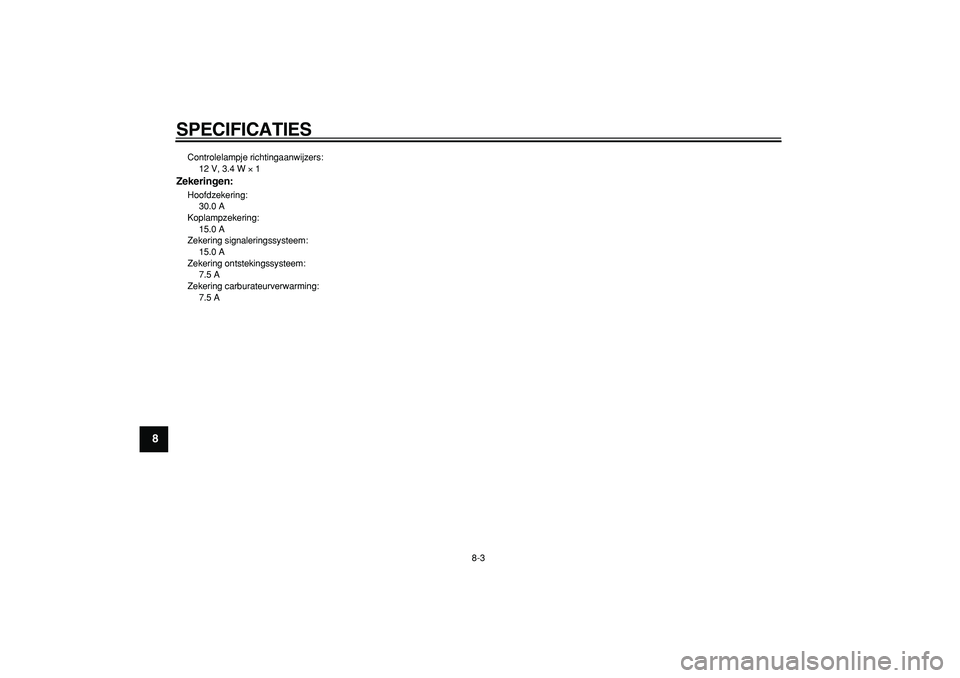

Controlelampje richtingaanwijzers:
12 V, 3.4 W
×
1
Zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering carburateurverwarming:
7.5 A
