2005 Seat Leon 5D Manual de instrucciones (in Spanish)

Climatización151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores
a 3° C se conecta el grupo refrige-
rador automáticamente para deshumedecer el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display.
Tecla – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Regulador de temperatura para el lado izquierdo ⇒página 151
Regulador de la turbina ⇒página 152
Tecla – Para conectar y desconectar el 2C-Climatronic
⇒ página 152
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒ página 151
Tecla – Para desconectar el grupo refrigerador
Regulador de temperatura para el lado derecho ⇒página 151
¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cu biertas de hielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 153.
Modo automático
En este modo se regulan automáticamente la temperatura, el
caudal y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
–Pulse la tecla ⇒ página 150, fig. 108.Aparece “AUTO” en
el display.
– Pulse las teclas de temperatura para ajustar la temperatura deseada en los lados derecho e izquierdo del habitáculo. Se
recomienda ajustar una temperatura de 22° C (72° F).En el modo automático y con una temperatura de 22° C (72° F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter-
minadas circunstancias exijan lo contrario. La temperatura del habitáculo
puede ajustarse entre +16° C (61° F) y +29,5° C (86° F). Estos son valores
aproximados, que dependiendo de las condiciones climáticas externas
pueden variar mínimamente.
El Climatronic mantiene una temperatura constante. Para ello, va regulando
automáticamente la temperatura del aire que va saliendo, las revoluciones
de la turbina y la distribución del ai re. Este sistema también tiene en cuenta
la intensidad de la radiación solar, po r lo que no es necesario realizar un
reajuste manual. De ahí que el modo automático ofrezca casi siempre las
mejores condiciones para el bienestar de los ocupantes en todas las esta-
ciones del año.
A8

A9A10A11
OFF
A12
AUTO
A13
ECON
A14
AUTO
Espanyol leon Seite 151 Mittwoch, 28. September 2005 1:28 13

Climatización
152El modo automático se desconecta pulsando alguno de las teclas de la distri-
bución de aire, la turbina o la tecla . La temperatura se seguirá regu- lando, dentro de los parámetros
seleccionados manualmente por el
usuario.Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.Activar el modo manual
– Para activar el modo manual pulse una de las teclas
⇒página 152, fig. 109 al , la tecla o pulse las
teclas de la turbina . El símbolo desaparecerá del
display.Temperatura
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador correspondiente. La temperatura del habitáculo puede ajustarse entre +16°
C (61° F) y +29,5° C (86° F). Estos son valores aproximados, que dependiendo
de las condiciones climáticas exte
rnas pueden variar mínimamente.
Si se seleccionan temperaturas inferiores a 16° C (61° F) en la pantalla
aparece la indicación LO. La refrigeración funcionará a su máxima potencia y
no se regula la temperatura.
Si se seleccionan temperaturas por encima de 29,5° C (86° F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
ECON
Fig. 109 Mandos del 2C-Climatronic en el tablero de
instrumentos
A3
A5
ECON
A10
AUTO
Espanyol leon Seite 152 Mittwoch, 28. September 2005 1:28 13

Climatización153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Tu rb ina
La turbina puede ajustarse sin escalonamientos por medio de las teclas .
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla
 hasta el mínimo -1 se desco-
necta el Climatronic.
Distribución del aire
Con las teclas , y puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado.
Conectar y desconectar la refrigeración
Con la tecla puede desconectar la refrigeración para ahorrar combus-
tible. La temperatura se seguirá regulando. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.–Pulse la tecla ⇒página 152, fig. 109 para conectar o
desconectar la recirculación de aire. Está conectada si en el
display aparece el símbolo

.
Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior. Con altas temperaturas en el exterior,
la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior.
Por motivos de seguridad, no es posible conectar la recirculación de aire
cuando se ajuste el regulador de la di stribución de aire hacia el parabrisas
.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Observaciones generalesEl filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o
reducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador.
Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos.
¡Cuidado!
•
Cuando tenga la impresión de que se ha averiado el climatizador, desco-
néctelo pulsando la tecla para evitar posibles daños y acuda a un taller
especializado para que revisen el sistema.
A10



ECON

A2
ECON
Espanyol leon Seite 153 Mittwoch, 28. September 2005 1:28 13

Climatización
154•
Cualquier reparación del climatizador requiere conocimientos y herra-
mientas especiales. Por esta razón, en caso de anomalía, acuda a un taller
especializado.Nota
•
Cuando la humedad y la temperatura del aire exterior sean elevadas, es
posible que gotee agua condensada del evaporador del sistema de refrigera-
ción, formándose un pequeño charco bajo el vehículo, esto es normal y no
significa que haya una fuga.
•
Para no perjudicar el rendimiento de la calefacción o de la refrigeración y
para evitar que se empañen los cristales, la entrada de aire delante del para-
brisas no debe quedar obstruida por hielo, nieve u hojas.
•
El aire que sale por los difusores y que circula por todo el habitáculo es
absorbido a través de las ranuras dispuestas a tal efecto. Por ello, dichas
ranuras no deberán obstruirse con prendas de vestir o similares.
•
El rendimiento óptimo de l climatizador se consigue con las ventanillas y
el techo corredizo/deflector* cerrados. No obstante, si la temperatura del
habitáculo es excesiva por haber estado expuesto al sol, puede acelerarse el
proceso de refrigeración abriendo brevemente las ventanillas.
•
Estando la recirculación de aire conectada no se debería fumar, pues el
humo que aspira el sistema recala en el evaporador del grupo refrigerador
produciendo olores desagradables.
Espanyol leon Seite 154 Mittwoch, 28. September 2005 1:28 13

Conducción155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
ConducciónDirecciónAjuste de la posición del volante
Se pueden regular la altura y longitud del volante sin escalo-
namientos.
– Ajuste correctamente el asiento del conductor.
– Tire hacia abajo de la palanca ⇒fig. 110 situada debajo de la
columna de dirección ⇒.
– Ajuste el volante hasta alcanzar la posición deseada ⇒fig. 111 .
– A continuación, tire con fuerza de la palanca hacia arriba ⇒.
¡ATENCIÓN!
•
Un uso indebido del ajuste de la posición del volante y una posición
incorrecta al sentarse pueden provocar graves lesiones.
•
Para evitar situaciones de peligro durante la conducción o accidentes,
ajuste el volante sólo con el vehículo parado.
Fig. 110 Ajuste de la
posición del volante
Fig. 111 Posición
correcta del conductor
Espanyol leon Seite 155 Mittwoch, 28. September 2005 1:28 13

Conducción
156•
Ajuste el asiento del conductor o el volante de modo que quede una
distancia mínima de 25 cm entre el volante y el tórax ⇒página 155,
fig. 111. ¡Si no respeta la distancia mínima, el airbag no le protegerá
adecuadamente y corre peligro de muerte!
•
Si su constitución física le impide mantener una distancia mínima de 25
cm, póngase en contacto con un Servicio Técnico, donde le ayudarán
comprobando si es necesario realizar determinadas modificaciones espe-
ciales.
•
Si se ajusta el volante de forma que quede más orientado en dirección
al rostro, se limita la protección que ofrece el airbag del conductor en caso
de accidente. Asegúrese de que el volante apunta en dirección al tórax.
•
Durante la conducción, sujete siempre el volante con las dos manos por
la parte exterior del mismo (posición equivalente a las 9 y las 3 horas). No
sujete nunca el volante en la posición equivalente a las 12 horas ni de
ningún otro modo (p. ej., por el cent ro o la parte interior del volante).
Porque en tales casos, si el airbag del conductor se dispara, éste podría
sufrir graves lesiones en los brazos, las manos y la cabeza.
SeguridadPrograma electrónico de estabilización (ESP)*
Con ayuda del ESP se mejora la seguridad durante la conduc-
ción en situaciones límite de la dinámica de conducción.El programa electrónico de estabilización (ESP) incluye el bloqueo electró-
nico del diferencial (EDS) y la regulación antipatinaje en la aceleración (TCS).
El ESP funciona conjuntamente con el ABS. Si falla el ESP o el ABS se
encienden ambos testigos de control.
El ESP se activa automáticamente al poner en marcha el motor.
Por lo general, el ESP debería estar siempre activado, y sólo se debe desac-
tivar presionando la tecla ⇒fig. 112 en aquellos casos en los que se
desee que patinen las ruedas.
Por ejemplo:•
al conducir con cadenas para la nieve,
¡ATENCIÓN! (continuación)
Fig. 112 Detalle de la
consola central: tecla ESP

Espanyol leon Seite 156 Mittwoch, 28. September 2005 1:28 13

Conducción157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•

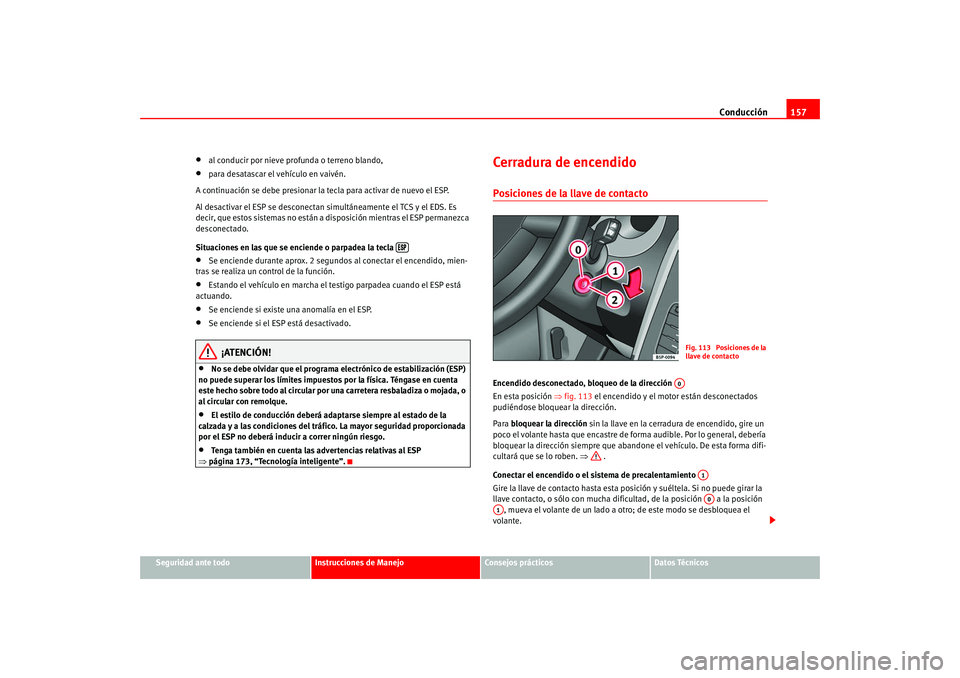

al conducir por nieve profunda o terreno blando,
•
para desatascar el vehículo en vaivén.
A continuación se debe presionar la tecla para activar de nuevo el ESP.
Al desactivar el ESP se desconectan simultáneamente el TCS y el EDS. Es
decir, que estos sistemas no están a disposición mientras el ESP permanezca
desconectado.
Situaciones en las que se enciende o parpadea la tecla
•
Se enciende durante aprox. 2 segundos al conectar el encendido, mien-
tras se realiza un control de la función.
•
Estando el vehículo en marcha el testigo parpadea cuando el ESP está
actuando.
•
Se enciende si existe una anomalía en el ESP.
•
Se enciende si el ESP está desactivado.
¡ATENCIÓN!
•
No se debe olvidar que el programa electrónico de estabilización (ESP)
no puede superar los límites impuestos por la física. Téngase en cuenta
este hecho sobre todo al circular por una carretera resbaladiza o mojada, o
al circular con remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y a las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.
•
Tenga también en cuenta las advertencias relativas al ESP
⇒ página 173, “Tecnología inteligente”.
Cerradura de encendidoPosiciones de la llave de contactoEncendido desconectado, bloqueo de la dirección
En esta posición ⇒fig. 113 el encendido y el motor están desconectados
pudiéndose bloquear la dirección.
Para bloquear la dirección sin la llave en la cerradura de encendido, gire un
poco el volante hasta que encastre de forma audible. Por lo general, debería
bloquear la dirección siempre que aban done el vehículo. De esta forma difi-
cultará que se lo roben. ⇒ .
Conectar el encendido o el sistema de precalentamiento
Gire la llave de contacto hasta esta posición y suéltela. Si no puede girar la
llave contacto, o sólo con mucha dificultad, de la posición a la posición , mueva el volante de un lado a otro; de este modo se desbloquea el
volante.

Fig. 113 Posiciones de la
llave de contactoA0
A1A0
A1
Espanyol leon Seite 157 Mittwoch, 28. September 2005 1:28 13

Conducción
158Puesta en marcha
En esta posición se pone en marcha el motor. Al mismo tiempo se desco-
nectan temporalmente los princi pales consumidores eléctricos.
Cada vez que arranque de nuevo el vehículo, tiene que girar la llave de
contacto a la posición . El bloqueo de repetición de arranque de la cerra-
dura de encendido impide que se pueda dañar el motor de arranque con el
motor en marcha.
¡ATENCIÓN!
•
¡No extraiga la llave de encendido de la cerradura hasta que el vehículo
se haya detenido! De lo contrario, la dirección se puede bloquear de inme-
diato y existe peligro de accidente.
•
Extraiga siempre la llave de contacto cuando abandone el vehículo,
aunque sólo sea por un corto espacio de tiempo. Esto es de especial impor-
tancia si permanecen niños o personas desvalidas en el vehículo, pues
podrían poner en marcha el motor o accionar equipamientos eléctricos
como los elevalunas, con el consiguiente peligro de accidente.
•
El uso no autorizado de la llave puede provocar que se arranque el
motor o se accione algún equipamiento eléctrico (como los elevalunas) lo
que podría ocasionar que alguien resultase gravemente herido.¡Cuidado!
Únicamente estando el motor parado po drá accionar el motor de arranque
(posición de la llave de encendido ).
Inmovilizador electrónico
El inmovilizador electrónico impide que una persona no auto-
rizada arranque el vehículo.En la llave hay un chip que desactiv a el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura.
El inmovilizador electrónico se activa automáticamente en cuanto se extrae
la llave de la cerradura de encendido.
Por este motivo, su vehículo sólo se podrá poner en marcha con una llave
original SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.Arrancar y parar el motorArrancar el motor de gasolina
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal del embrague a fondo y manténgalo en esta posición para que el
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición ⇒ página 157 de
arranque.
A2A0
A2
Espanyol leon Seite 158 Mittwoch, 28. September 2005 1:28 13
