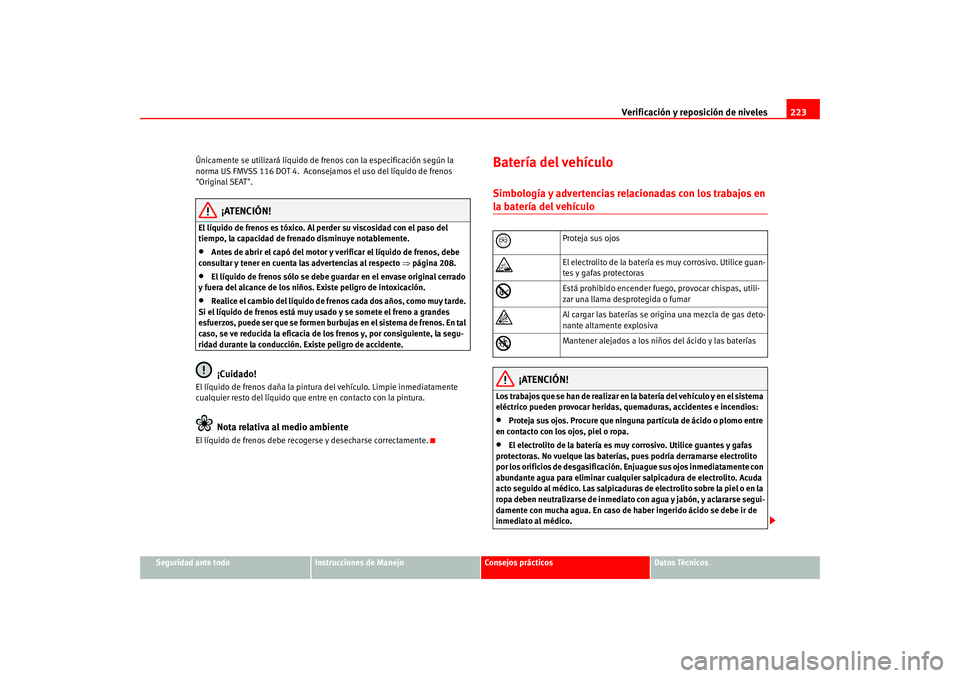

Verificación y reposición de niveles223
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Únicamente se utilizará líquido de frenos con la especificación según la
norma US FMVSS 116 DOT 4. Aconsejamos el uso del líquido de frenos
"Original SEAT".
¡ATENCIÓN!
El líquido de frenos es tóxico. Al perder su viscosidad con el paso del
tiempo, la capacidad de frenado disminuye notablemente.•
Antes de abrir el capó del motor y verificar el líquido de frenos, debe
consultar y tener en cuenta las advertencias al respecto ⇒página 208.
•
El líquido de frenos sólo se debe guardar en el envase original cerrado
y fuera del alcance de los niños. Existe peligro de intoxicación.
•
Realice el cambio del líquido de frenos cada dos años, como muy tarde.
Si el líquido de frenos está muy usado y se somete el freno a grandes
esfuerzos, puede ser que se formen burbujas en el sistema de frenos. En tal
caso, se ve reducida la eficacia de los frenos y, por consiguiente, la segu-
ridad durante la conducción. Existe peligro de accidente.¡Cuidado!
El líquido de frenos daña la pintura del vehículo. Limpie inmediatamente
cualquier resto del líquido que entre en contacto con la pintura.
Nota relativa al medio ambiente
El líquido de frenos debe reco gerse y desecharse correctamente.
Batería del vehículoSimbología y advertencias rela cionadas con los trabajos en la batería del vehículo
¡ATENCIÓN!
Los trabajos que se han de realizar en la batería del vehículo y en el sistema
eléctrico pueden provocar heridas, quemaduras, accidentes e incendios:•
Proteja sus ojos. Procure que ninguna partícula de ácido o plomo entre
en contacto con los ojos, piel o ropa.
•
El electrolito de la batería es muy corrosivo. Utilice guantes y gafas
protectoras. No vuelque las baterías, pues podría derramarse electrolito
por los orificios de desgasificación. Enjuague sus ojos inmediatamente con
abundante agua para eliminar cualquier salpicadura de electrolito. Acuda
acto seguido al médico. Las salpicaduras de electrolito sobre la piel o en la
ropa deben neutralizarse de inmediat o con agua y jabón, y aclararse segui-
damente con mucha agua. En caso de haber ingerido ácido se debe ir de
inmediato al médico.

Proteja sus ojos

El electrolito de la batería es muy corrosivo. Utilice guan-
tes y gafas protectoras

Está prohibido encender fuego, provocar chispas, utili-
zar una llama desprotegida o fumar

Al cargar las baterías se origina una mezcla de gas deto-
nante altamente explosiva

Mantener alejados a los niños del ácido y las baterías
altea_cast Seite 223 Donnerstag, 19. Mai 2005 4:17 16

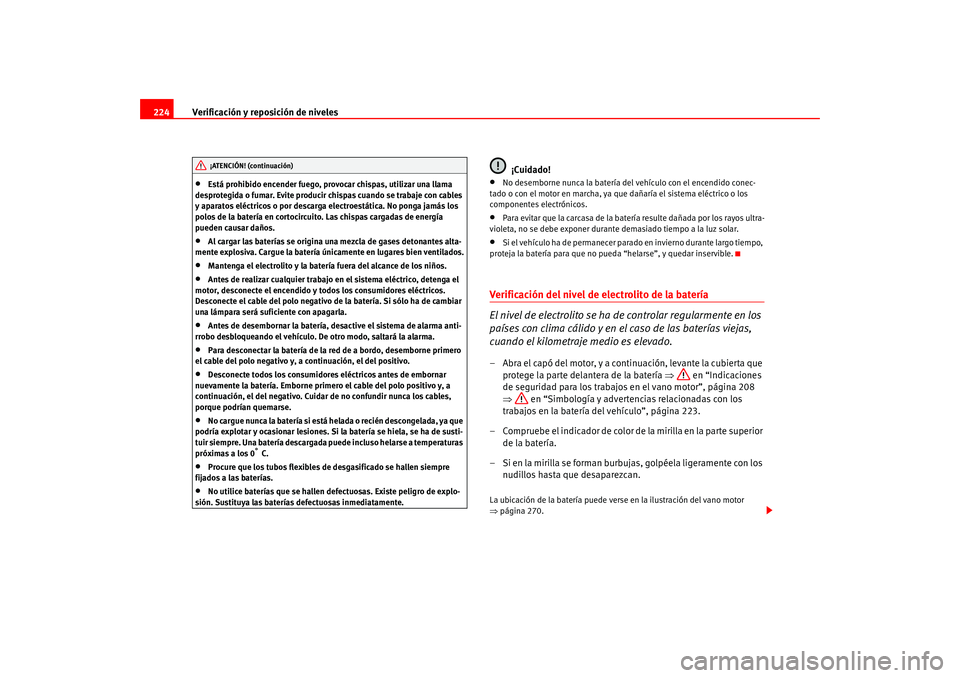

Verificación y reposición de niveles
224•
Está prohibido encender fuego, provocar chispas, utilizar una llama
desprotegida o fumar. Evite producir chispas cuando se trabaje con cables
y aparatos eléctricos o por descarga electroestática. No ponga jamás los
polos de la batería en cortocircuito. Las chispas cargadas de energía
pueden causar daños.
•
Al cargar las baterías se origina una mezcla de gases detonantes alta-
mente explosiva. Cargue la batería únicamente en lugares bien ventilados.
•
Mantenga el electrolito y la batería fuera del alcance de los niños.
•
Antes de realizar cualquier trabajo en el sistema eléctrico, detenga el
motor, desconecte el encendido y todos los consumidores eléctricos.
Desconecte el cable del polo negativo de la batería. Si sólo ha de cambiar
una lámpara será suficiente con apagarla.
•
Antes de desembornar la batería, desactive el sistema de alarma anti-
rrobo desbloqueando el vehículo. De otro modo, saltará la alarma.
•
Para desconectar la batería de la red de a bordo, desemborne primero
el cable del polo negativo y, a continuación, el del positivo.
•
Desconecte todos los consumidores eléctricos antes de embornar
nuevamente la batería. Emborne primero el cable del polo positivo y, a
continuación, el del negativo. Cuidar de no confundir nunca los cables,
porque podrían quemarse.
•
No cargue nunca la batería si está helada o recién descongelada, ya que
podría explotar y ocasionar lesiones. Si la batería se hiela, se ha de susti-
tuir siempre. Una batería descargada puede incluso helarse a temperaturas
próximas a los 0
° C.
•
Procure que los tubos flexibles de desgasificado se hallen siempre
fijados a las baterías.
•
No utilice baterías que se hallen defectuosas. Existe peligro de explo-
sión. Sustituya las baterías defectuosas inmediatamente.
¡Cuidado!
•
No desemborne nunca la batería del vehículo con el encendido conec-
tado o con el motor en marcha, ya qu e dañaría el sistema eléctrico o los
componentes electrónicos.
•
Para evitar que la carcasa de la batería resulte dañada por los rayos ultra-
violeta, no se debe exponer durante demasiado tiempo a la luz solar.
•
Si el vehículo ha de permanecer parado en invierno durante largo tiempo,
proteja la batería para que no pueda “helarse”, y quedar inservible.
Verificación del nivel de electrolito de la batería
El nivel de electrolito se ha de controlar regularmente en los
países con clima cálido y en el caso de las baterías viejas,
cuando el kilometraje medio es elevado.– Abra el capó del motor, y a continuación, levante la cubierta que
protege la parte delantera de la batería ⇒ en “Indicaciones
de seguridad para los trabajos en el vano motor”, página 208
⇒ en “Simbología y advertencias relacionadas con los
trabajos en la batería del vehículo”, página 223.
– Compruebe el indicador de color de la mirilla en la parte superior de la batería.
– Si en la mirilla se forman burbujas, golpéela ligeramente con los nudillos hasta que desaparezcan.La ubicación de la batería puede verse en la ilustración del vano motor
⇒página 270.
¡ATENCIÓN! (continuación)
altea_cast Seite 224 Donnerstag, 19. Mai 2005 4:17 16

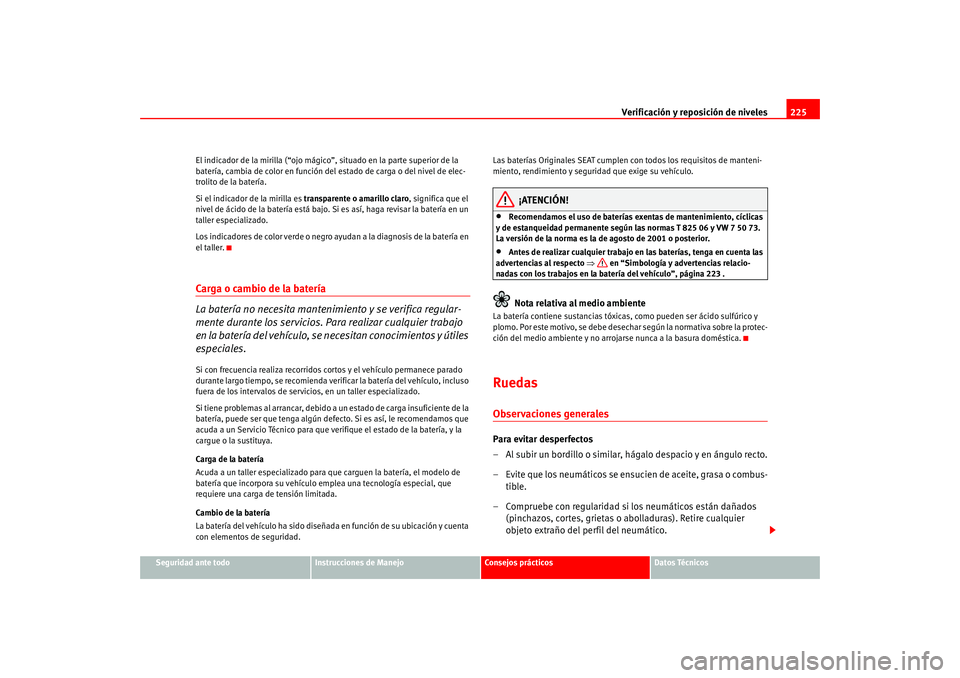

Verificación y reposición de niveles225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El indicador de la mirilla (“ojo mágico
”, situado en la parte superior de la
batería, cambia de color en función de l estado de carga o del nivel de elec-
trolito de la batería.
Si el indicador de la mirilla es transparente o amarillo claro, significa que el
nivel de ácido de la batería está bajo. Si es así, haga revisar la batería en un
taller especializado.
Los indicadores de color verde o negro ay udan a la diagnosis de la batería en
el taller.
Carga o cambio de la batería
La batería no necesita mantenimiento y se verifica regular-
mente durante los servicios. Para realizar cualquier trabajo
en la batería del vehículo, se necesitan conocimientos y útiles
especiales.Si con frecuencia realiza recorridos cortos y el vehículo permanece parado
durante largo tiempo, se recomienda verificar la batería del vehículo, incluso
fuera de los intervalos de servicios, en un taller especializado.
Si tiene problemas al arrancar, debido a un estado de carga insuficiente de la
batería, puede ser que tenga algún defect o. Si es así, le recomendamos que
acuda a un Servicio Técnico para que verifique el estado de la batería, y la
cargue o la sustituya.
Carga de la batería
Acuda a un taller especializado para que carguen la batería, el modelo de
batería que incorpora su vehículo emplea una tecnología especial, que
requiere una carga de tensión limitada.
Cambio de la batería
La batería del vehículo ha sido diseñada en función de su ubicación y cuenta
con elementos de seguridad. Las baterías Originales SEAT cumplen con todos los requisitos de manteni-
miento, rendimiento y seguridad que exige su vehículo.
¡ATENCIÓN!
•
Recomendamos el uso de baterías exentas de mantenimiento, cíclicas
y de estanqueidad permanente según las normas T 825 06 y VW 7 50 73.
La versión de la norma es la de agosto de 2001 o posterior.
•
Antes de realizar cualquier trabajo en las baterías, tenga en cuenta las
advertencias al respecto ⇒ en “Simbología y advertencias relacio-
nadas con los trabajos en la batería del vehículo”, página 223 .Nota relativa al medio ambiente
La batería contiene sustancias tóxicas, como pueden ser ácido sulfúrico y
plomo. Por este motivo, se debe desecha r según la normativa sobre la protec-
ción del medio ambiente y no arrojarse nunca a la basura doméstica.RuedasObservaciones generalesPara evitar desperfectos
– Al subir un bordillo o similar, hágalo despacio y en ángulo recto.
– Evite que los neumáticos se ensucien de aceite, grasa o combus- tible.
– Compruebe con regularidad si los neumáticos están dañados (pinchazos, cortes, grietas o abolladuras). Retire cualquier
objeto extraño del perfil del neumático.
altea_cast Seite 225 Donnerstag, 19. Mai 2005 4:17 16

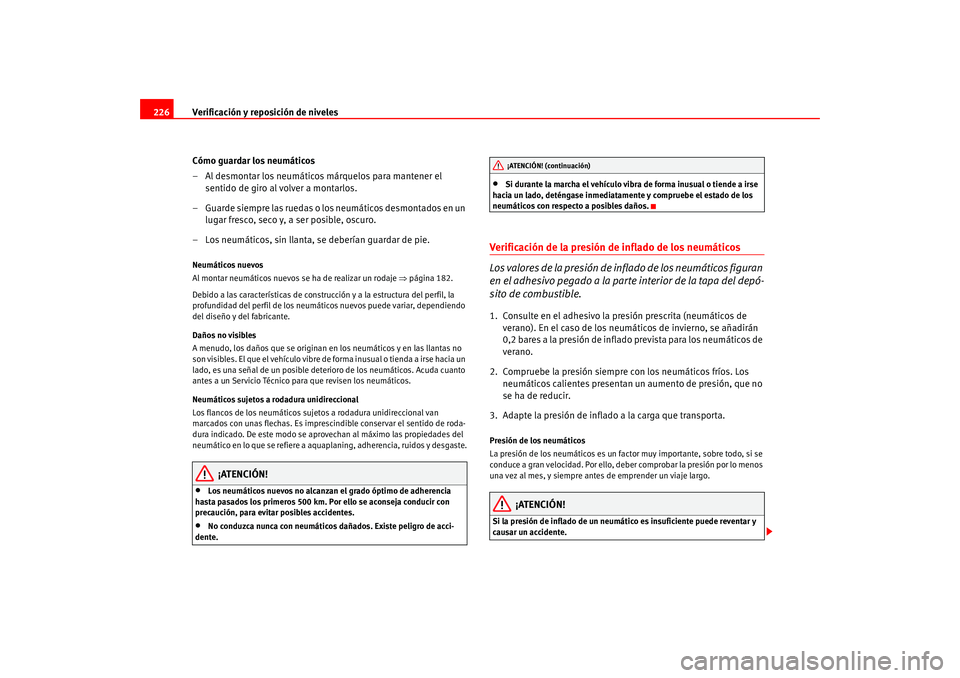

Verificación y reposición de niveles
226
Cómo guardar los neumáticos
– Al desmontar los neumáticos márquelos para mantener el sentido de giro al volver a montarlos.
– Guarde siempre las ruedas o los neumáticos desmontados en un lugar fresco, seco y, a ser posible, oscuro.
– Los neumáticos, sin llanta, se deberían guardar de pie.Neumáticos nuevos
Al montar neumáticos nuevos se ha de realizar un rodaje ⇒página 182.
Debido a las características de construcción y a la estructura del perfil, la
profundidad del perfil de los neumáticos nuevos puede variar, dependiendo
del diseño y del fabricante.
Daños no visibles
A menudo, los daños que se originan en los neumáticos y en las llantas no
son visibles. El que el vehículo vibre de forma inusual o tienda a irse hacia un
lado, es una señal de un posible deterioro de los neumáticos. Acuda cuanto
antes a un Servicio Técnico para que revisen los neumáticos.
Neumáticos sujetos a rodadura unidireccional
Los flancos de los neumáticos sujetos a rodadura unidireccional van
marcados con unas flechas. Es imprescindible conservar el sentido de roda-
dura indicado. De este modo se aprovechan al máximo las propiedades del
neumático en lo que se refiere a aquaplaning, adherencia, ruidos y desgaste.
¡ATENCIÓN!
•
Los neumáticos nuevos no alcanzan el grado óptimo de adherencia
hasta pasados los primeros 500 km. Por ello se aconseja conducir con
precaución, para evitar posibles accidentes.
•
No conduzca nunca con neumáticos dañados. Existe peligro de acci-
dente.
•
Si durante la marcha el vehículo vibra de forma inusual o tiende a irse
hacia un lado, deténgase inmediatamente y compruebe el estado de los
neumáticos con respecto a posibles daños.
Verificación de la presión de inflado de los neumáticos
Los valores de la presión de in flado de los neumáticos figuran
en el adhesivo pegado a la parte interior de la tapa del depó-
sito de combustible.1. Consulte en el adhesivo la presión prescrita (neumáticos de
verano). En el caso de los neum áticos de invierno, se añadirán
0,2 bares a la presión de inflado prevista para los neumáticos de
verano.
2. Compruebe la presión siempre con los neumáticos fríos. Los neumáticos calientes presentan un aumento de presión, que no
se ha de reducir.
3. Adapte la presión de inflado a la carga que transporta.Presión de los neumáticos
La presión de los neumáticos es un fa ctor muy importante, sobre todo, si se
conduce a gran velocidad. Por ello, deber comprobar la presión por lo menos
una vez al mes, y siempre antes de emprender un viaje largo.
¡ATENCIÓN!
Si la presión de inflado de un neumático es insuficiente puede reventar y
causar un accidente.
¡ATENCIÓN! (continuación)
altea_cast Seite 226 Donnerstag, 19. Mai 2005 4:17 16

Verificación y reposición de niveles227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Los neumáticos con presión insuficiente se ven sometidos a mayor
trabajo de flexión a grandes velocidades. Como consecuencia, se calientan
en exceso, provocando un desprendimiento de la banda de rodadura e
incluso un reventón. Mantenga siempre la presión indicada.
•
La presión demasiado baja o alta reduce la vida útil de los neumáticos,
además de tener un efecto negativo sobre el comportamiento de marcha
del vehículo, aumentando el riesgo de sufrir un accidente.Nota relativa al medio ambiente
Si la presión de los neumáticos es insuficiente, aumenta el consumo de
combustible.
Vida útil de los neumáticos
La vida útil de los neumáticos depende de la presión de
inflado, del modo de conducir y de un montaje correcto.
¡ATENCIÓN! (continuación)
Fig. 162 Indicadores de
desgaste del perfil del
neumáticoFig. 163 Esquema para el
cambio de ruedas
altea_cast Seite 227 Donnerstag, 19. Mai 2005 4:17 16

Verificación y reposición de niveles

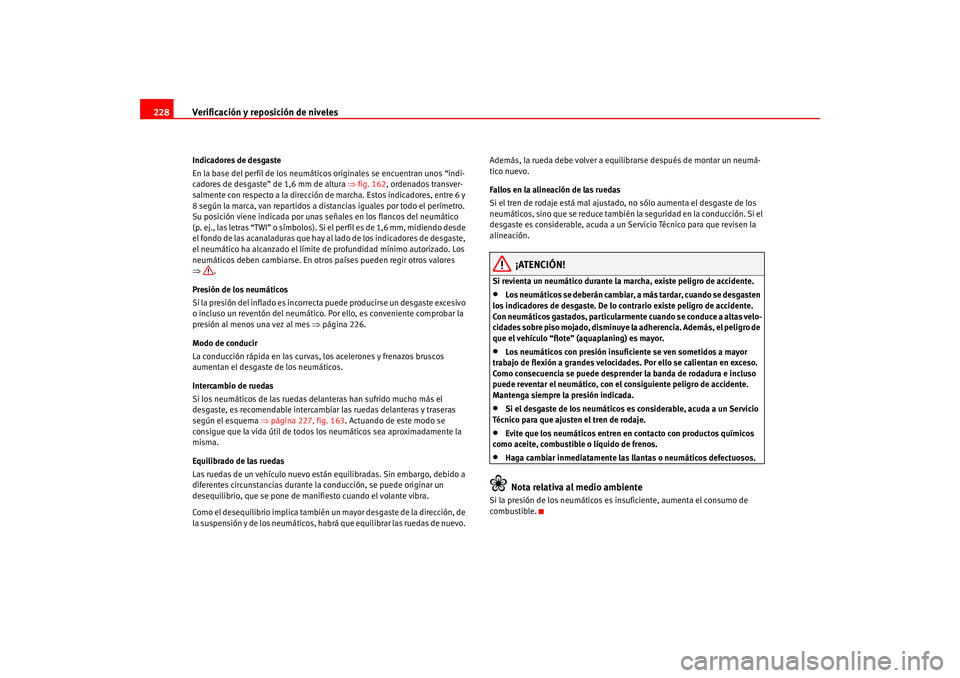

228Indicadores de desgaste
En la base del perfil de los neumáticos originales se encuentran unos “indi-
cadores de desgaste” de 1,6 mm de altura ⇒fig. 162 , ordenados transver-
salmente con respecto a la dirección de marcha. Estos indicadores, entre 6 y
8 según la marca, van repartidos a distancias iguales por todo el perímetro.
Su posición viene indicada por unas señales en los flancos del neumático
(p. ej., las letras “TWI” o símbolos). Si el perfil es de 1,6 mm, midiendo desde
el fondo de las acanaladuras que hay al lado de los indicadores de desgaste,
el neumático ha alcanzado el límite de profundidad mínimo autorizado. Los
neumáticos deben cambiarse. En otros países pueden regir otros valores
⇒ .
Presión de los neumáticos
Si la presión del inflado es incorrecta puede producirse un desgaste excesivo
o incluso un reventón del neumático. Por ello, es conveniente comprobar la
presión al menos una vez al mes ⇒página 226.
Modo de conducir
La conducción rápida en las curvas, los acelerones y frenazos bruscos
aumentan el desgaste de los neumáticos.
Intercambio de ruedas
Si los neumáticos de las ruedas delanteras han sufrido mucho más el
desgaste, es recomendable intercambiar las ruedas delanteras y traseras
según el esquema ⇒página 227, fig. 163 . Actuando de este modo se
consigue que la vida útil de todos los neumáticos sea aproximadamente la
misma.
Equilibrado de las ruedas
Las ruedas de un vehículo nuevo están equilibradas. Sin embargo, debido a
diferentes circunstancias durante la conducción, se puede originar un
desequilibrio, que se pone de ma nifiesto cuando el volante vibra.
Como el desequilibrio implica también un mayor desgaste de la dirección, de
la suspensión y de los neumáticos, habrá que equilibrar las ruedas de nuevo. Además, la rueda debe volver a equilibrarse después de montar un neumá-
tico nuevo.
Fallos en la alineación de las ruedas
Si el tren de rodaje está mal ajustado, no sólo aumenta el desgaste de los
neumáticos, sino que se reduce también la seguridad en la conducción. Si el
desgaste es considerable, acuda a un Servicio Técnico para que revisen la
alineación.
¡ATENCIÓN!
Si revienta un neumático durante la marcha, existe peligro de accidente.•
Los neumáticos se deberán cambiar, a más tardar, cuando se desgasten
los indicadores de desgaste. De lo contrario existe peligro de accidente.
Con neumáticos gastados, particularmente cuando se conduce a altas velo-
cidades sobre piso mojado, disminuye la adherencia. Además, el peligro de
que el vehículo “flote” (aquaplaning) es mayor.
•
Los neumáticos con presión insuficiente se ven sometidos a mayor
trabajo de flexión a grandes velocidades. Por ello se calientan en exceso.
Como consecuencia se puede desprender la banda de rodadura e incluso
puede reventar el neumático, con el consiguiente peligro de accidente.
Mantenga siempre la presión indicada.
•
Si el desgaste de los neumáticos es considerable, acuda a un Servicio
Técnico para que ajusten el tren de rodaje.
•
Evite que los neumáticos entren en contacto con productos químicos
como aceite, combustible o líquido de frenos.
•
Haga cambiar inmediatamente las llantas o neumáticos defectuosos.Nota relativa al medio ambiente
Si la presión de los neumáticos es insuficiente, aumenta el consumo de
combustible.
altea_cast Seite 228 Donnerstag, 19. Mai 2005 4:17 16

Verificación y reposición de niveles229
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Neumáticos y llantas nuevos
Hay que someter a rodaje a los neumáticos nuevos y las
llantas nuevas.Los neumáticos y las llantas son elementos de construcción muy impor-
tantes. Los neumáticos y las llantas homologados por SEAT han sido dise-
ñados para el modelo de vehículo en cuestión, por lo que contribuyen deter-
minantemente a mantener la buena estabilidad en carretera y las buenas
propiedades de marcha ⇒.
A ser posible, no sustituya sólo una ru eda por eje, sino ambas como mínimo.
Para seleccionar el neumático adecuado es importante conocer los datos del
mismo. Los neumáticos radiales llevan en los flancos una inscripción del tipo
de neumático, como p. ej.:
195/65 R15 91T
Desglosado, esto significa lo siguiente:
195 Anchura del neumático en mm
65 Relación entre altura y anchura en %
R Sigla distintiva de R adial
15 Diámetro de la llanta en pulgadas
91 Índice de carga
T Sigla indicativa de velocidad
Además de esto, también puede aparecer en el neumático:•
una marca del sentido de rodadura
•
“Reinforced” para neumáticos en versión reforzada.
La fecha de fabricación figura también en el flanco del neumático (posible-
mente, sólo en el lado interior de la rueda).
“DOT ... 1103 ...” significa, p. ej., qu e el neumático fue fabricado en la
semana 11 del año 2003. Le recomendamos que lleve su vehículo a un Servicio Técnico para realizar
todos los trabajos relacionados con las llantas o los neumáticos. El mismo
dispone de las herramientas especiales y los recambios necesarios, de
personal altamente cualificado y está preparado para desechar los neumá-
ticos usados respetando el medio ambiente.
Si desea cambiar o bien reequipar las ruedas, las llantas o los embellece-
dores de rueda, le recomendamos que acuda a un Servicio Técnico para que
le asesoren sobre las posibilidades técnicas existentes.
¡ATENCIÓN!
•
Le recomendamos utilizar exclusivamente los neumáticos y llantas que
han sido homologados por SEAT para su tipo de vehículo. De lo contrario,
puede ponerse en peligro la seguridad vial y corre el riesgo de provocar un
accidente.
•
Sólo en casos de emergencia, y co nduciendo con suma precaución, se
podrán utilizar neumáticos de más de 6 años de antigüedad.
•
No utilice neumáticos usados de los que desconoce las “circunstancias
de utilización anteriores”.
•
Si se montan embellecedores de rueda con posterioridad, asegúrese
que garantizan la entrada de aire suficiente para la refrigeración del
sistema de frenos.
•
Utilice siempre para las 4 ruedas neumáticos radiales del mismo tipo,
tamaño (perímetro de rodadura) y perfil.Nota relativa al medio ambiente
Los neumáticos usados deben desecharse conforme a las normas vigentes.
Nota
•
Por motivos técnicos, normalmente no se pueden utilizar las llantas de
otros vehículos. Esto rige en ciertos ca sos, incluso para las llantas de un
mismo modelo. Si monta neumáticos o llantas no homologados por SEAT
altea_cast Seite 229 Donnerstag, 19. Mai 2005 4:17 16

Verificación y reposición de niveles

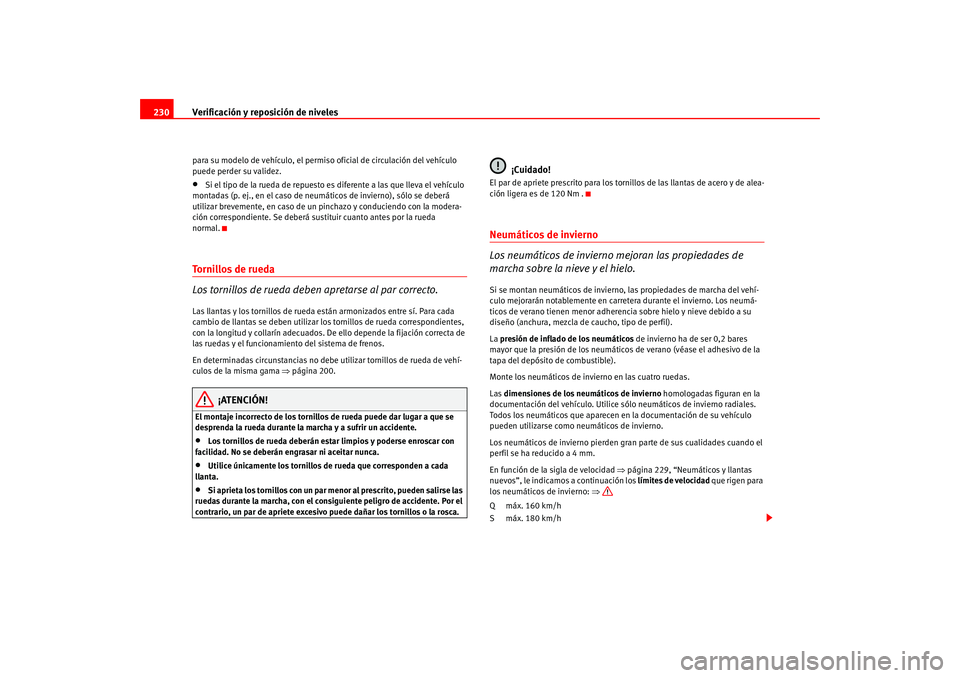

230para su modelo de vehículo, el perm iso oficial de circulación del vehículo
puede perder su validez.•
Si el tipo de la rueda de repuesto es diferente a las que lleva el vehículo
montadas (p. ej., en el caso de neumáticos de invierno), sólo se deberá
utilizar brevemente, en caso de un pinchazo y conduciendo con la modera-
ción correspondiente. Se deberá sustituir cuanto antes por la rueda
normal.
To r n i l l o s d e r u e d a
Los tornillos de rueda deben apretarse al par correcto.Las llantas y los tornillos de rueda están armonizados entre sí. Para cada
cambio de llantas se deben utilizar los tornillos de rueda correspondientes,
con la longitud y collarín adecuados. De ello depende la fijación correcta de
las ruedas y el funcionamiento del sistema de frenos.
En determinadas circunstancias no debe utilizar tornillos de rueda de vehí-
culos de la misma gama ⇒página 200.
¡ATENCIÓN!
El montaje incorrecto de los tornillos de rueda puede dar lugar a que se
desprenda la rueda durante la marcha y a sufrir un accidente.•
Los tornillos de rueda deberán estar limpios y poderse enroscar con
facilidad. No se deberán engrasar ni aceitar nunca.
•
Utilice únicamente los tornillos de rueda que corresponden a cada
llanta.
•
Si aprieta los tornillos con un par menor al prescrito, pueden salirse las
ruedas durante la marcha, con el consiguiente peligro de accidente. Por el
contrario, un par de apriete excesivo puede dañar los tornillos o la rosca.
¡Cuidado!
El par de apriete prescrito para los tornillos de las llantas de acero y de alea-
ción ligera es de 120 Nm .Neumáticos de invierno
Los neumáticos de invierno mejoran las propiedades de
marcha sobre la nieve y el hielo.Si se montan neumáticos de invierno, las propiedades de marcha del vehí-
culo mejorarán notablemente en carretera durante el invierno. Los neumá-
ticos de verano tienen menor adherenc ia sobre hielo y nieve debido a su
diseño (anchura, mezcla de caucho, tipo de perfil).
La presión de inflado de los neumáticos de invierno ha de ser 0,2 bares
mayor que la presión de los neumáticos de verano (véase el adhesivo de la
tapa del depósito de combustible).
Monte los neumáticos de invierno en las cuatro ruedas.
Las dimensiones de los neumáticos de invierno homologadas figuran en la
documentación del vehículo. Utilice sólo neumáticos de invierno radiales.
Todos los neumáticos que aparecen en la documentación de su vehículo
pueden utilizarse como neumáticos de invierno.
Los neumáticos de invierno pierden gran parte de sus cualidades cuando el
perfil se ha reducido a 4 mm.
En función de la sigla de velocidad ⇒página 229, “Neumáticos y llantas
nuevos”, le indicamos a continuación los límites de velocidad que rigen para
los neumáticos de invierno: ⇒
Q máx. 160 km/h
S máx. 180 km/h
altea_cast Seite 230 Donnerstag, 19. Mai 2005 4:17 16
