1CARACTÉRISTIQUES DE VOTRE HYUNDAI
44
o N'installez pas sur le siège du
passager avant un dispositif de retenue pour enfant faisant faceà l'arrière. Le déploiement du coussin gonflable en cas de col- lision risquerait de blessersérieusement l'enfant ou le bébé.
o Certaines règles de sécurité doivent être respectées lors de la mise au rebut des éléments du coussin gonflable ou de lamise hors service du véhicule. Ces règles peuvent être obtenues de votre concessionnaireHyundai. Faute d'adhérer à ces consignes et ces marches à suivre pourrait accroître le ris-que de blessure.
o Lors de la revente de votre véhicule, assurez-vous de sig-naler à l'acheteur ces points importants et de lui remettre ce manuel.o Ne nettoyez le rembourrage duvolant qu'avec un linge doux, sec ou humecté d'eau. Les dissolvants ou nettoyeurspourraient affecter défavorable- ment le revêtement et le déploiement du coussingonflable.
o Ne placez pas d'objets par- dessus ou près de l'inscriptionSRS sur le volant de direction, le combiné d'instruments et la planche de bord face au siège du passager avant, car ils pourraient être dangereux en casde collision relativement sévère déployant les coussins gonflables.
o Les coussins déployés doivent être remplacés par unconcessionnaire Hyundai agréé.
o N'altérez ni débranchez le câblage du SRS, ni autreséléments du système, car vous courez le risque de blessure par le déploiement accidentel descoussins gonflables ou l'invalidité du système.
!
B240C01HP

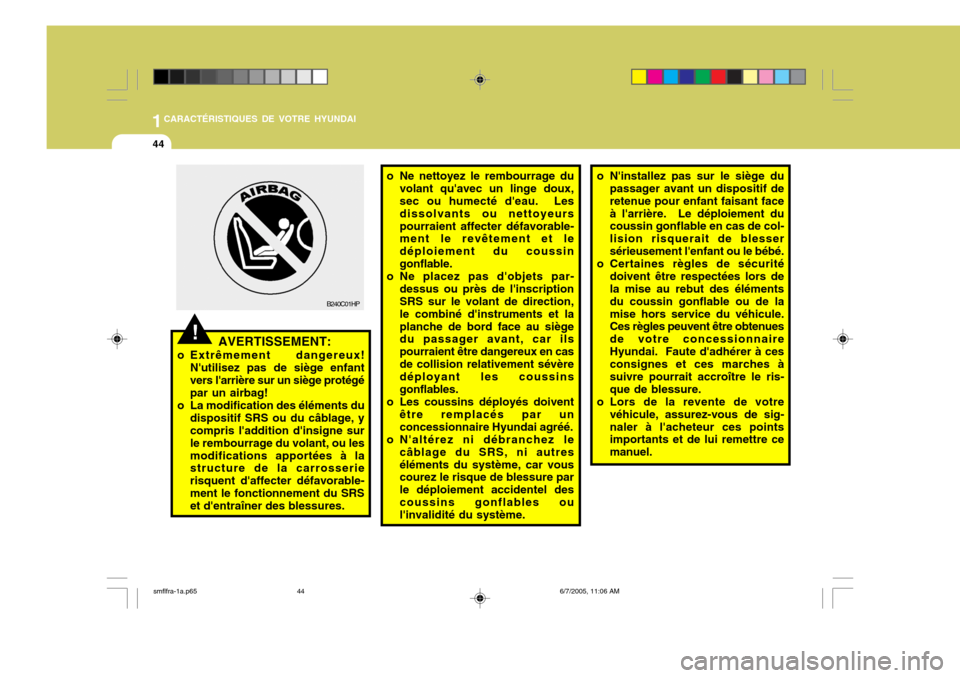

AVERTISSEMENT:
o Extrêmement dangereux! N'utilisez pas de siège enfant vers l'arrière sur un siège protégé par un airbag!
o La modification des éléments du dispositif SRS ou du câblage, ycompris l'addition d'insigne sur le rembourrage du volant, ou lesmodifications apportées à la structure de la carrosserie risquent d'affecter défavorable-ment le fonctionnement du SRS et d'entraîner des blessures.
smflfra-1a.p65 6/7/2005, 11:06 AM
44

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
52
Si une autre anomalie est mise en évidence, ne pas reprendre la routeavec la voiture, mais la faire remorquer jusque chez le distributeur. Votre Hyundai est équipée d'un double cir-cuit de freinage en diagonale. En d'autres termes, si l'un des circuits vient à lâcher, la voiture conserveune certaine capacité de freinage sur deux roues. Si un seul des circuits en diagonale fonctionne, la course de lapédale de frein set plus longue et il faut exercer une pression supérieure à la normale pour arrêter la voiture.En outre, la voiture a besoin d'une distance nettement plus longue pour s'arrêter complètement. Si le circuitde freinage venait à lâcher pendant que vous roulez, choisissez un rap- port inférieur pour ralentir au moyendu frein moteur et arrâtezla voiture dès que vous pouvez le faire sans danger. ATTENTION (Moteur Diesel):
Le voyant d'avertissement de niveau
faible de liquide de frein/frein de parking devrait également s'allumerlorsque le niveau de dépression du servo frein chute jusqu'à atteindre environ 275 mmHg ou moins. Lesystème de frein est conçu pour arrêter le véhicule avec amplificateur de puissance si lapédale de frein est maintenue enfoncée. Cette puissance est fortement réduite à chaque fois que vous relâchez le frein. Sans amplificateur de dépression, vouspouvez arrêtez votre véhicule en enfonçant plus la pédale de frein mais la distance d'arrêt pourraitêtre plus longue. Si le voyant s'allume à tout autre moment, vous devez ralentir le véhicule et l'arrêtercomplètement dans un endroit sûr en dehors de la chaussée.
Après avoir fait démarrer le moteur,
ne conduisez pas le véhicule tantque le niveau de dépression est
! supérieur à 275 mmHg sous atmosphère et que le voyant d'avertissement n'est pas éteint. Sivous êtes victime d'autres problèmes, n'utilisez pas du tout le véhicule et faites-le remorquerjusqu'à un concessionnaire par un service de remorquage professionnel.
smflfra-1b.p65
6/7/2005, 11:14 AM
52

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
92
2. Pressez le levier d'attache
secondaire sur le côté et levez le capot.
3. Elevez le capot à la main.
Lorsque vous refermez le capot,
fermez lentement et assurez-vous qu'il est bien bloqué. B570A03O

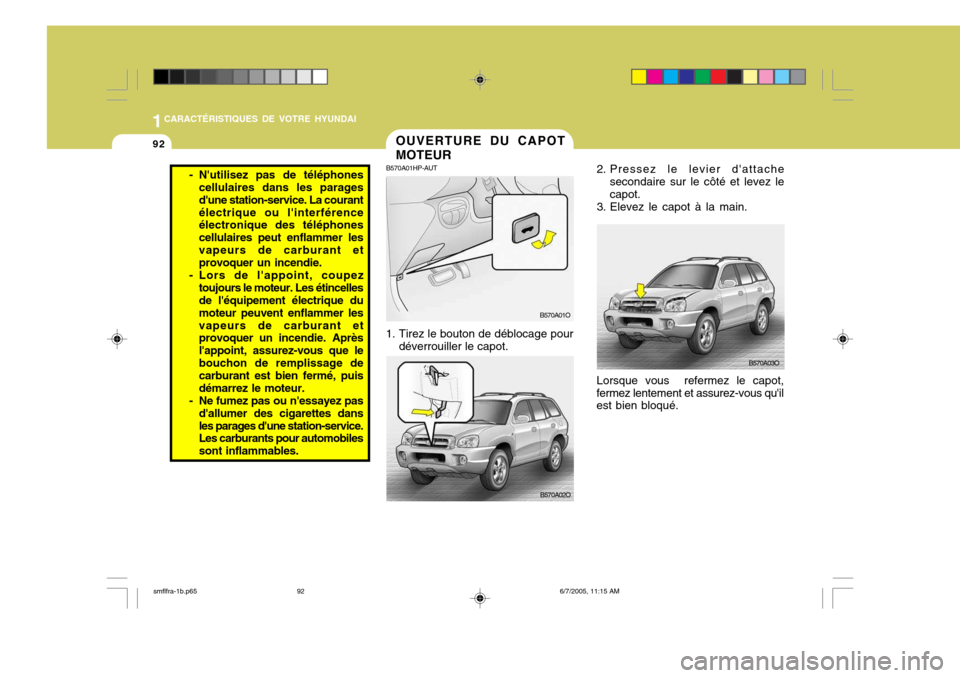

OUVERTURE DU CAPOT MOTEUR
B570A01HP-AUT
1. Tirez le bouton de déblocage pour déverrouiller le capot. B570A01O
B570A02O
- N'utilisez pas de téléphones cellulaires dans les parages d'une station-service. La courantélectrique ou l'interférence électronique des téléphones cellulaires peut enflammer lesvapeurs de carburant et provoquer un incendie.
- Lors de l'appoint, coupez toujours le moteur. Les étincellesde l'équipement électrique du moteur peuvent enflammer lesvapeurs de carburant et
provoquer un incendie. Après l'appoint, assurez-vous que le bouchon de remplissage de carburant est bien fermé, puisdémarrez le moteur.
- Ne fumez pas ou n'essayez pas d'allumer des cigarettes dansles parages d'une station-service. Les carburants pour automobiles sont inflammables.
smflfra-1b.p65 6/7/2005, 11:15 AM
92

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

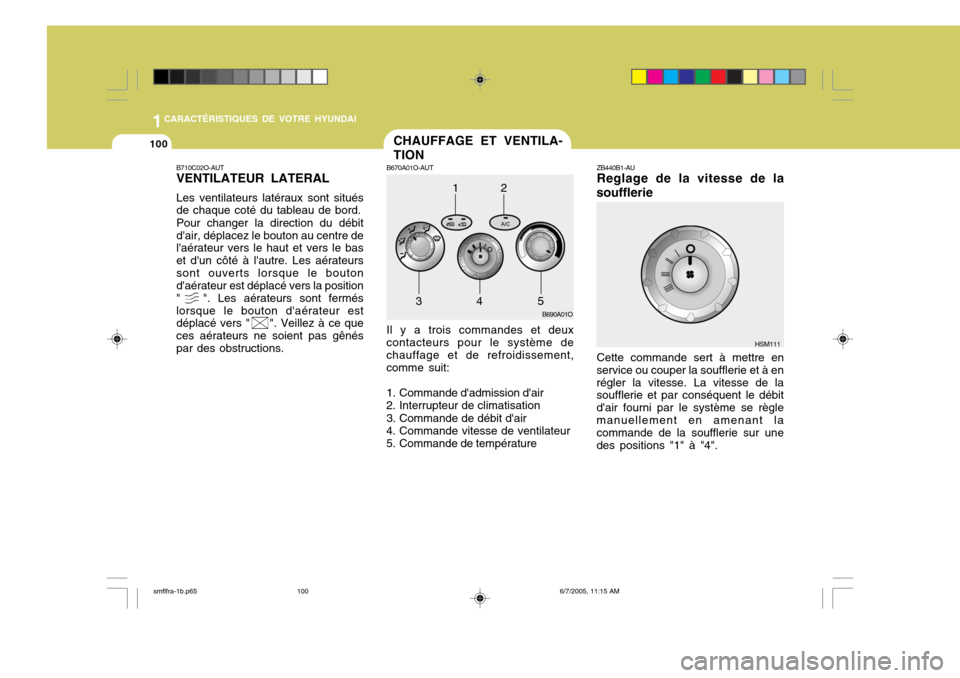

100CHAUFFAGE ET VENTILA- TION
B670A01O-AUT Il y a trois commandes et deux
contacteurs pour le système de chauffage et de refroidissement,comme suit:
1. Commande d'admission d'air
2. Interrupteur de climatisation
3. Commande de débit d'air
4. Commande vitesse de ventilateur
5. Commande de température B690A01O
1
3
45
2
ZB440B1-AU Reglage de la vitesse de la
soufflerie
Cette commande sert à mettre en
service ou couper la soufflerie et à en régler la vitesse. La vitesse de la soufflerie et par conséquent le débit d'air fourni par le système se règlemanuellement en amenant la commande de la soufflerie sur une des positions "1" à "4". HSM111
B710C02O-AUT VENTILATEUR LATERAL Les ventilateurs latéraux sont situés de chaque coté du tableau de bord. Pour changer la direction du débit d'air, déplacez le bouton au centre de l'aérateur vers le haut et vers le bas et d'un côté à l'autre. Les aérateurssont ouverts lorsque le bouton d'aérateur est déplacé vers la position " ". Les aérateurs sont ferméslorsque le bouton d'aérateur est déplacé vers " ". Veillez à ce que ces aérateurs ne soient pas gênéspar des obstructions.
smflfra-1b.p65
6/7/2005, 11:15 AM
100

2COMMENT CONDUIRE VOTRE HYUNDAI
28
ZC170D1-AU Vérifier la batterie et les câbles Les températures hivernales mettent la batterie à rude épreuve. Avant l'hiver, inspecter visuellement labatterie et les câbles comme indiqué à la section 6. La charge de la batterie peut être contrôlée par votredistributeur Hyundai ou une station service. ZC170E1-AU Utiliser de l'huile d'hiver si nécessaire Dans les pays aux hivers rigoureux, il est recommandé d'utiliser une huile d'hiver de viscosité moindre. Con-sulter la section 9 pour un complément d'information. Si vous n'êtes pas sûr du degré de viscosité de votre huile,consultez votre distributeur Hyundai.ZC170F1-AU Vérifier les bougies et le système
d'allumage
Vérifier les bougies comme indiqué à
la section 6 et les remplacer sinécessaire. Vérifier également le câblage et les composants dusystème d'allumage et rechercher toute trace d'anomalie (fissure, usure, etc.).
ZC170G2-AU Empêcher les serrures de geler Pour empêcher les serrures de geler,
vaporiser un liquide antigel agréé ou de la glycérine dans les trous deserrure. Si une serrure est recouverte de glace, vaporiser le liquide antigel agréé pour enlever la glace. Si laserrure est gelée à l'intérieur, une clé préalablement chauffée permettra peut-être de résoudre le problème.Manier la clé chauffée avec prudence pour éviter de se brûler.
ZC170C1-AUUtiliser un liquide de refroidissement de qualite Le système de refroidissement de votre Hyundai contient un liquide de refroidissement de grande qualité à base d'éthylène-glycol. Seul ce typede liquide de refroidissement est recommandé parce qu'il est en mesure de prévenir la corrosion du systèmede refroidissement, de lubrifier la pompe à eau et d'éviter la congélation du système. Veiller à renouveler oufaire l'appoint en liquide de refroidissment conformément au tab- leau des entretiens programmésreproduit dans la section 5. Avant l'hiver, faire vérifier le liquide de refroidissement pour s'assurer que sonpoint de congélation est suffisamment bas compte tenu des températures hivernales anticipée.
smflfra-2.p65
6/7/2005, 11:23 AM
28

3QUE FAIRE EN CAS D'URGENCE
12
D060I01E-GUT

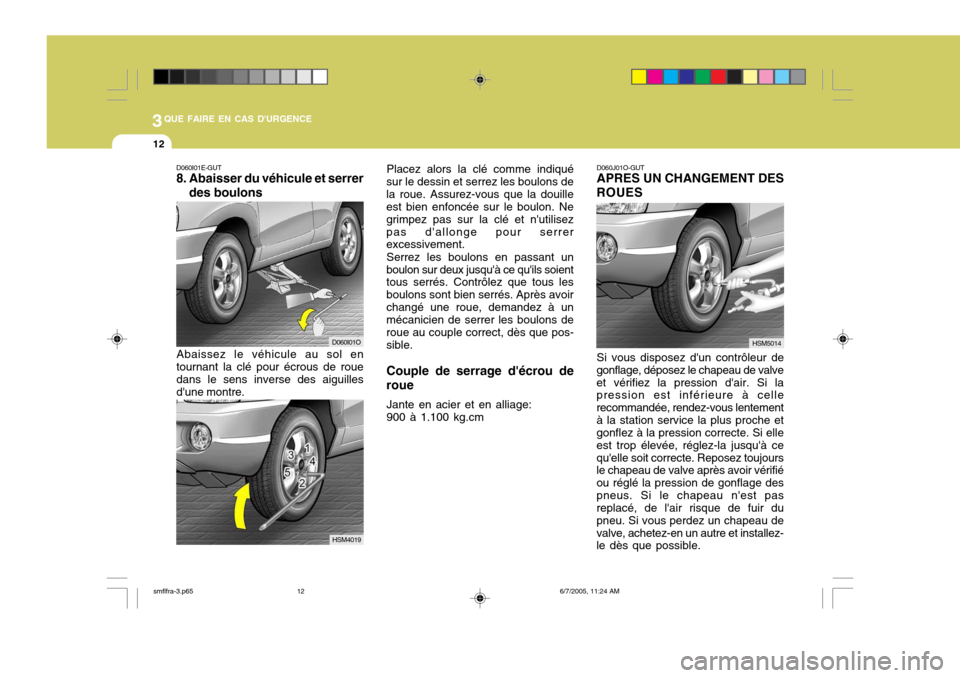

8. Abaisser du véhicule et serrer
des boulons D060J01O-GUTAPRES UN CHANGEMENT DES
ROUES
Abaissez le véhicule au sol en
tournant la clé pour écrous de rouedans le sens inverse des aiguilles d'une montre. Si vous disposez d'un contrôleur de
gonflage, déposez le chapeau de valveet vérifiez la pression d'air. Si la pression est inférieure à celle recommandée, rendez-vous lentementà la station service la plus proche et gonflez à la pression correcte. Si elle est trop élevée, réglez-la jusqu'à cequ'elle soit correcte. Reposez toujours le chapeau de valve après avoir vérifié ou réglé la pression de gonflage despneus. Si le chapeau n'est pas replacé, de l'air risque de fuir du pneu. Si vous perdez un chapeau devalve, achetez-en un autre et installez- le dès que possible.
Placez alors la clé comme indiqué
sur le dessin et serrez les boulons de la roue. Assurez-vous que la douille est bien enfoncée sur le boulon. Ne grimpez pas sur la clé et n'utilisezpas d'allonge pour serrer excessivement.
Serrez les boulons en passant un
boulon sur deux jusqu'à ce qu'ils soienttous serrés. Contrôlez que tous les boulons sont bien serrés. Après avoirchangé une roue, demandez à un mécanicien de serrer les boulons de roue au couple correct, dès que pos-sible.
Couple de serrage d'écrou de
roue
Jante en acier et en alliage: 900 à 1.100 kg.cm
D060I01O
HSM5014
HSM4019
smflfra-3.p65 6/7/2005, 11:24 AM
12

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
2INSTRUCTIONS POUR L'ENTRETIEN
ZF020A1-HU Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certainesprocédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabricationutilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtentla plus grande importance. Conformément aux clauses des garanties couvrant votre nouvellevoiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnetd'entretien qui accompagne votre nouvelle voiture contient toutes les informations utiles concernant lesgaranties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme
d'entretien
o Les contrôles quotidiens de routine
o L'entretien par vos soins
SF020C2-FU Procédures planifiées spécifiées Voici les procédures telles que les
vérifications, les réglages et les remplacements qui sont répertoriées dans les tableaux d'entretien. Cesprocédures doivent être exécutées aux intervalles indiqués dans le planning de maintenance afin de ne pas an-nuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuter par des techniciens formésen usine ou par le distributeur auprès de votre concessionnaire Hyundai, ces procédures peuvent être exécutéesdans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser
des pièces Hyundai d'origine pour toute réparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie maisveillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.
smflfra-5.p65 6/7/2005, 11:24 AM
2

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
3TRAVAUX DU PROGRAMME D'ENTRETIEN
ZF020D1-FU Contrôles quotidiens de routine Il s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsquevous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-5.
ZF020E1-AU Entretien par vos soins Si vous avez un penchant pour la
mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vouspouvez inspecter et entretenir vous- même un certain nombre d'éléments. Pour un complèment d'informationconcernant les travaux que vous pouvez effectuer vous-même, consultez la section 6. ZF020F1-AU Quelques conseils
o Après avoir fait effectué l'entretien de votre Hyundai, conservez une copie des travaux effectués dansla boîte à gants. Cela vous permettra de prouver que les procédures requises dans le cadredes clauses de la garantie ont été dûment effectuées. Ce point est particulièrement important lorsquel'entretien n'est pas effectué par un distributeur Hyundai agréé.
o Si vous décidez de vous charger personnellement des travauxd'entretien et de réparation, vous trouverez vraisemblablement utilede disposer du manuel d'atelier officiel Hyundai. Vous pouvez vous procurer un exemplaire de cettepublication auprès du service Vente de pièces détachées chez votre distributeur Hyundai. ZF030A1-FU La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Gardersoigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure deprouver que les clauses de la garantie ont été respectées.
smflfra-5.p65
6/7/2005, 11:24 AM
