3QUE FAIRE EN CAS D'URGENCE
12
D060I01E-GUT
8. Abaisser du véhicule et serrer
des boulons D060J01O-GUTAPRES UN CHANGEMENT DES
ROUES
Abaissez le véhicule au sol en
tournant la clé pour écrous de rouedans le sens inverse des aiguilles d'une montre. Si vous disposez d'un contrôleur de
gonflage, déposez le chapeau de valveet vérifiez la pression d'air. Si la pression est inférieure à celle recommandée, rendez-vous lentementà la station service la plus proche et gonflez à la pression correcte. Si elle est trop élevée, réglez-la jusqu'à cequ'elle soit correcte. Reposez toujours le chapeau de valve après avoir vérifié ou réglé la pression de gonflage despneus. Si le chapeau n'est pas replacé, de l'air risque de fuir du pneu. Si vous perdez un chapeau devalve, achetez-en un autre et installez- le dès que possible.
Placez alors la clé comme indiqué
sur le dessin et serrez les boulons de la roue. Assurez-vous que la douille est bien enfoncée sur le boulon. Ne grimpez pas sur la clé et n'utilisezpas d'allonge pour serrer excessivement.
Serrez les boulons en passant un
boulon sur deux jusqu'à ce qu'ils soienttous serrés. Contrôlez que tous les boulons sont bien serrés. Après avoirchangé une roue, demandez à un mécanicien de serrer les boulons de roue au couple correct, dès que pos-sible.
Couple de serrage d'écrou de
roue
Jante en acier et en alliage: 900 à 1.100 kg.cm
D060I01O
HSM5014
HSM4019
smflfra-3.p65 6/7/2005, 11:24 AM
12

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
2INSTRUCTIONS POUR L'ENTRETIEN
ZF020A1-HU Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certainesprocédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabricationutilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtentla plus grande importance. Conformément aux clauses des garanties couvrant votre nouvellevoiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnetd'entretien qui accompagne votre nouvelle voiture contient toutes les informations utiles concernant lesgaranties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme
d'entretien
o Les contrôles quotidiens de routine
o L'entretien par vos soins
SF020C2-FU Procédures planifiées spécifiées Voici les procédures telles que les
vérifications, les réglages et les remplacements qui sont répertoriées dans les tableaux d'entretien. Cesprocédures doivent être exécutées aux intervalles indiqués dans le planning de maintenance afin de ne pas an-nuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuter par des techniciens formésen usine ou par le distributeur auprès de votre concessionnaire Hyundai, ces procédures peuvent être exécutéesdans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser
des pièces Hyundai d'origine pour toute réparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie maisveillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.
smflfra-5.p65 6/7/2005, 11:24 AM
2

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
3TRAVAUX DU PROGRAMME D'ENTRETIEN
ZF020D1-FU Contrôles quotidiens de routine Il s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsquevous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-5.
ZF020E1-AU Entretien par vos soins Si vous avez un penchant pour la
mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vouspouvez inspecter et entretenir vous- même un certain nombre d'éléments. Pour un complèment d'informationconcernant les travaux que vous pouvez effectuer vous-même, consultez la section 6. ZF020F1-AU Quelques conseils
o Après avoir fait effectué l'entretien de votre Hyundai, conservez une copie des travaux effectués dansla boîte à gants. Cela vous permettra de prouver que les procédures requises dans le cadredes clauses de la garantie ont été dûment effectuées. Ce point est particulièrement important lorsquel'entretien n'est pas effectué par un distributeur Hyundai agréé.
o Si vous décidez de vous charger personnellement des travauxd'entretien et de réparation, vous trouverez vraisemblablement utilede disposer du manuel d'atelier officiel Hyundai. Vous pouvez vous procurer un exemplaire de cettepublication auprès du service Vente de pièces détachées chez votre distributeur Hyundai. ZF030A1-FU La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Gardersoigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure deprouver que les clauses de la garantie ont été respectées.
smflfra-5.p65
6/7/2005, 11:24 AM
3

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6
6ZF070F1-AU
o Conduites de frein flexibles et
rlgides
Vérifier visuellement l'état général et chercher les éraflures, les fissures, les détériorations, les dommages et les fuites. Remplacer immédiatement toute pièce endommagée. 6ZF070G2-AU o Liquide de freins Vérifier le niveau de liquide de freins dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latérauxdu réservoir. Le liquide pour freins hydrauliques doit absolument être conforme à la norme DOT 3 ou DOT4. 6ZF070J1-AU
o Plaquettes, étriers et disques
de frein
Vérifier le degré d'usure desplaquettes, le voile et l'usure des disques ainsi que l'herméticité des étriers.
6ZF070H1-AU
o Tambours et garnitures de
frein arrière/frein de stationnement
Chercher les piqûres, brûlures fuites de liquide, ruptures de pièce et signes d'usure excessive sur les tambours et garnitures de frein arrière. Exam-iner le système de frein de stationnement, levier et câbles compris. Consulter le manuel d'atelierpour les procédures d'intervention détaillées.
F070E05A-AUT
o Liquide de la boîte-pont automatique
Le niveau de liquide doit se trouver dans la plage "HOT" de la jauge d'huile une fois que le moteur et laboîte-pont sont à la température de service normale. Vérifiez le niveau de liquide de la boîte-pont automatiquelorsque le moteur tourne, que la boîte- pont est au point mort et que le frein de parking est serré correctement.
6ZF070D1-AU
o Huile d'ensemble boîte-pont
manuel
Vérifier l'huile d'ensemble boîte-pont manuel selon les indications du programme de maintenance. REMARQUE: Si le niveau d'huile est bas, chercher les fuites avant de fairel'appoint. Ne pas trop remplir. Utilisez du ATF SP-III, DIAMONDATF SP-III, SK ATF SP-III d'origineHyundai ou d'autres marques autorisées par Hyundai Motor Co., lors de l'appoint ou du renouvellementdu liquide.
smflfra-5.p65
6/7/2005, 11:24 AM
6

6
ENTRETIEN PAR VOS SOINS
17

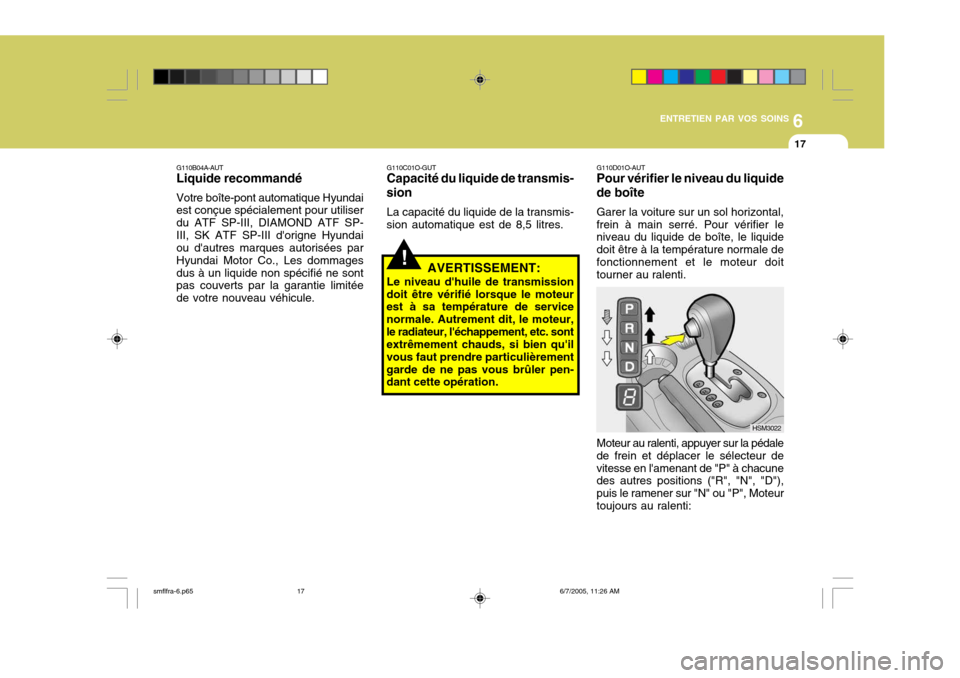

G110B04A-AUT Liquide recommandé Votre boîte-pont automatique Hyundai est conçue spécialement pour utiliser du ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III d'origne Hyundai ou d'autres marques autorisées par Hyundai Motor Co., Les dommagesdus à un liquide non spécifié ne sont pas couverts par la garantie limitée de votre nouveau véhicule.
!
G110C01O-GUT Capacité du liquide de transmis-
sion
La capacité du liquide de la transmis-
sion automatique est de 8,5 litres.
AVERTISSEMENT:
Le niveau d'huile de transmission
doit être vérifié lorsque le moteurest à sa température de service normale. Autrement dit, le moteur,le radiateur, l'échappement, etc. sont extrêmement chauds, si bien qu'il vous faut prendre particulièrementgarde de ne pas vous brûler pen- dant cette opération. G110D01O-AUTPour vérifier le niveau du liquide de boîte Garer la voiture sur un sol horizontal, frein à main serré. Pour vérifier le niveau du liquide de boîte, le liquide doit être à la température normale defonctionnement et le moteur doit tourner au ralenti. Moteur au ralenti, appuyer sur la pédale de frein et déplacer le sélecteur devitesse en l'amenant de "P" à chacune des autres positions ("R", "N", "D"), puis le ramener sur "N" ou "P", Moteurtoujours au ralenti:
HSM3022
smflfra-6.p65
6/7/2005, 11:26 AM
17

6
ENTRETIEN PAR VOS SOINS

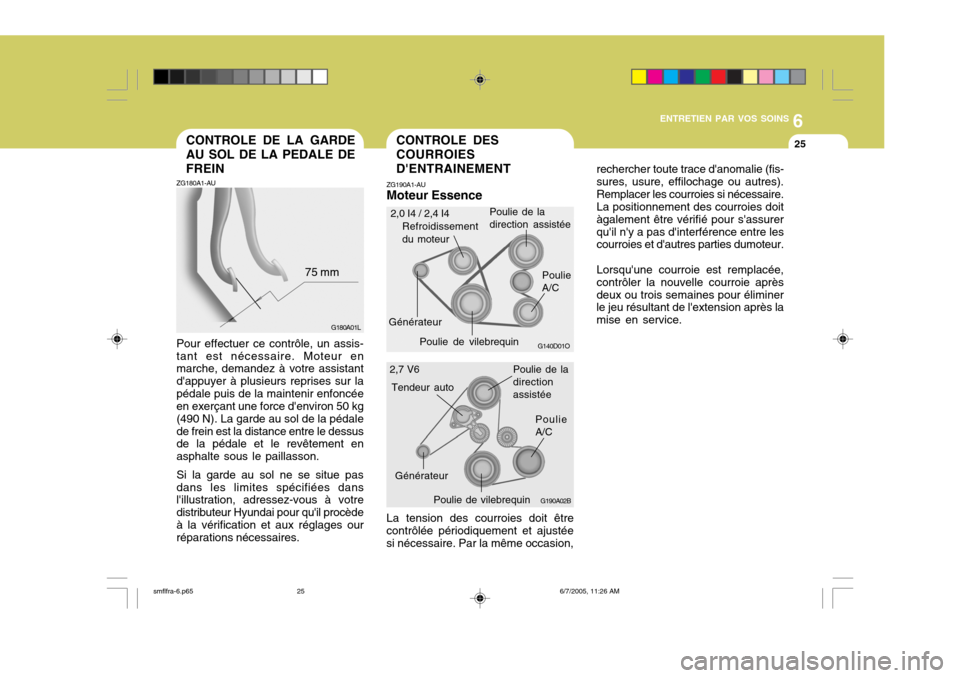

25CONTROLE DES COURROIES D'ENTRAINEMENTCONTROLE DE LA GARDE AU SOL DE LA PEDALE DE FREIN
ZG180A1-AU Pour effectuer ce contrôle, un assis- tant est nécessaire. Moteur en marche, demandez à votre assistant d'appuyer à plusieurs reprises sur lapédale puis de la maintenir enfoncée en exerçant une force d'environ 50 kg (490 N). La garde au sol de la pédalede frein est la distance entre le dessus de la pédale et le revêtement en asphalte sous le paillasson. Si la garde au sol ne se situe pas dans les limites spécifiées dans l'illustration, adressez-vous à votre distributeur Hyundai pour qu'il procèdeà la vérification et aux réglages our réparations nécessaires. G180A01L
75 mm ZG190A1-AUMoteur Essence La tension des courroies doit être
contrôlée périodiquement et ajustée si nécessaire. Par la même occasion,
G190A02B
Poulie A/CPoulie de vilebrequin
Poulie de la direction assistée
Tendeur auto
Générateur
2,7 V6
G140D01O
Générateur
Poulie de vilebrequin Poulie A/C
2,0 I4 / 2,4 I4
Poulie de la direction assistée rechercher toute trace d'anomalie (fis- sures, usure, effilochage ou autres).Remplacer les courroies si nécessaire. La positionnement des courroies doit àgalement être vérifié pour s'assurerqu'il n'y a pas d'interférence entre les courroies et d'autres parties dumoteur. Lorsqu'une courroie est remplacée, contrôler la nouvelle courroie aprèsdeux ou trois semaines pour éliminer le jeu résultant de l'extension après la mise en service.
Refroidissement du moteur
smflfra-6.p65
6/7/2005, 11:26 AM
25

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

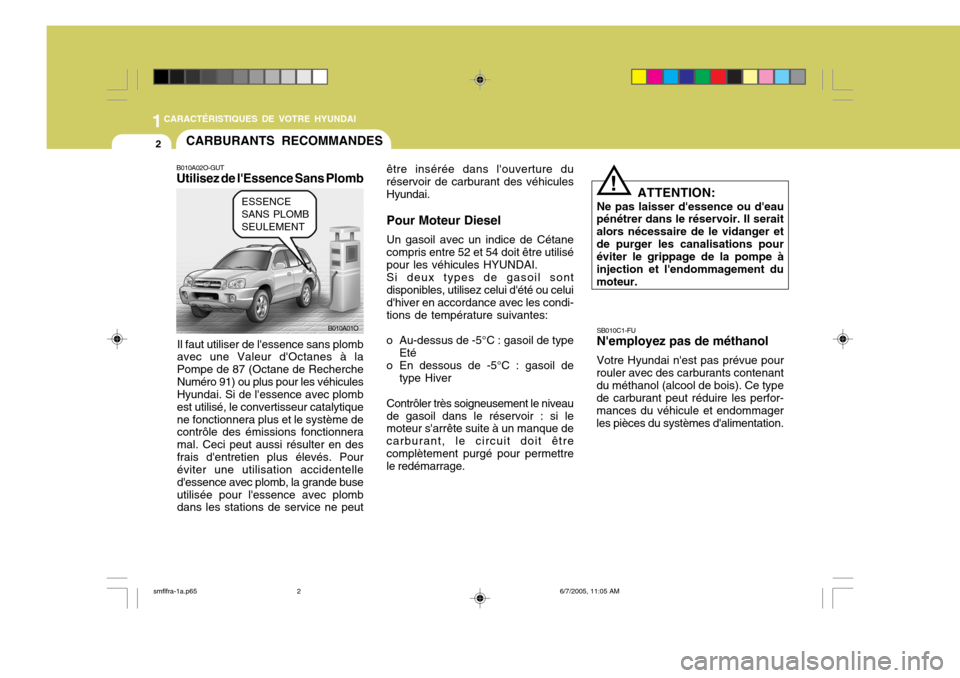

2CARBURANTS RECOMMANDES
B010A01O
B010A02O-GUT Utilisez de l'Essence Sans Plomb
Il faut utiliser de l'essence sans plombavec une Valeur d'Octanes à la Pompe de 87 (Octane de RechercheNuméro 91) ou plus pour les véhicules Hyundai. Si de l'essence avec plomb est utilisé, le convertisseur catalytiquene fonctionnera plus et le système de contrôle des émissions fonctionnera mal. Ceci peut aussi résulter en desfrais d'entretien plus élevés. Pour éviter une utilisation accidentelle d'essence avec plomb, la grande buseutilisée pour l'essence avec plomb dans les stations de service ne peut ESSENCE SANS PLOMB SEULEMENT
être insérée dans l'ouverture duréservoir de carburant des véhiculesHyundai. Pour Moteur Diesel Un gasoil avec un indice de Cétane compris entre 52 et 54 doit être utilisépour les véhicules HYUNDAI.Si deux types de gasoil sontdisponibles, utilisez celui d'été ou celui d'hiver en accordance avec les condi- tions de température suivantes:
o Au-dessus de -5°C : gasoil de type Eté
o En dessous de -5°C : gasoil de
type Hiver
Contrôler très soigneusement le niveaude gasoil dans le réservoir : si le moteur s'arrête suite à un manque de carburant, le circuit doit êtrecomplètement purgé pour permettre le redémarrage. ATTENTION:
Ne pas laisser d'essence ou d'eau
pénétrer dans le réservoir. Il serait alors nécessaire de le vidanger etde purger les canalisations pour éviter le grippage de la pompe à injection et l'endommagement dumoteur.
SB010C1-FU N'employez pas de méthanol Votre Hyundai n'est pas prévue pour
rouler avec des carburants contenant du méthanol (alcool de bois). Ce type de carburant peut réduire les perfor- mances du véhicule et endommagerles pièces du systèmes d'alimentation.
!
smflfra-1a.p65 6/7/2005, 11:05 AM
2

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
5
ATTENTION:
o Ne perdez pas votre clé ID et n'oubliez pas le mot de passe. Gardez toujours votre clé ID à l'emplacement désigné là où vous connaissez et notez votre mot de passe. Si vous n'avez pas de mot de passe ni de cléID, consultez votre fournisseur Hyundai autorisé.

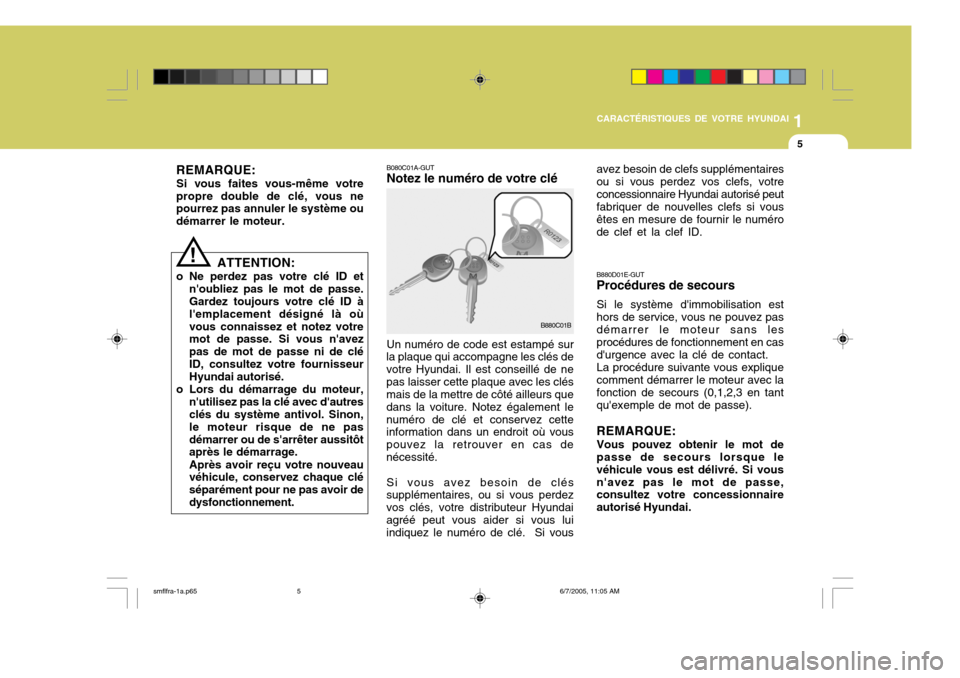

o Lors du démarrage du moteur, n'utilisez pas la clé avec d'autresclés du système antivol. Sinon, le moteur risque de ne pasdémarrer ou de s'arrêter aussitôt après le démarrage. Après avoir reçu votre nouveau véhicule, conservez chaque clé séparément pour ne pas avoir dedysfonctionnement. B080C01A-GUT Notez le numéro de votre clé Un numéro de code est estampé sur
la plaque qui accompagne les clés de votre Hyundai. Il est conseillé de nepas laisser cette plaque avec les clés mais de la mettre de côté ailleurs que dans la voiture. Notez également lenuméro de clé et conservez cette information dans un endroit où vous pouvez la retrouver en cas denécessité.
Si vous avez besoin de clés
supplémentaires, ou si vous perdezvos clés, votre distributeur Hyundaiagréé peut vous aider si vous lui indiquez le numéro de clé. Si vous B880C01B!
REMARQUE:
Si vous faites vous-même votre
propre double de clé, vous ne pourrez pas annuler le système ou démarrer le moteur. avez besoin de clefs supplémentairesou si vous perdez vos clefs, votreconcessionnaire Hyundai autorisé peut fabriquer de nouvelles clefs si vous êtes en mesure de fournir le numérode clef et la clef ID. B880D01E-GUT Procédures de secours Si le système d'immobilisation est hors de service, vous ne pouvez pasdémarrer le moteur sans les procédures de fonctionnement en cas d'urgence avec la clé de contact. La procédure suivante vous explique comment démarrer le moteur avec la fonction de secours (0,1,2,3 en tantqu'exemple de mot de passe). REMARQUE: Vous pouvez obtenir le mot de passe de secours lorsque le véhicule vous est délivré. Si vousn'avez pas le mot de passe, consultez votre concessionnaire autorisé Hyundai.
smflfra-1a.p65
6/7/2005, 11:05 AM
5
