CARACTÉRISTIQUES DE VOTRE HYUNDAI
71
valeur (croissante ou décroissante) pour votre site au niveau de lacarte à courbes de niveau.L'angle de déviation initial est réglésur 5°W.Plage de correction terrestre : Ouest30° ~ Est 30°.
3. Pour terminer la correction, actionnez l'interrupteur "M (MODE)"pendant plus de 1 seconde.
REMARQUE : Le réglage de la déviation terrestre est conservé, même si la batterie est déconnectée. La correction de l'angle de déviation terrestre est annulée : 1. Si vous actionnez l'interrupteur "M (MODE)" pendant plus de 0,5 seconde.
2. Si vous ne corrigez pas l'angle de déviation terrestre en l'espace de30 secondes.
REMARQUE :
Faites tourner le véhicule d'un tour
(de 90 degrés), comme indiqué dans l'illustration si le véhicule n'a pasla place de tourner.
La correction de l'indicateur à
boussole d'azimuts est annulée : 1. Si vous actionnez l'interrupteur "M (MODE)" pendant plus de 0,5 seconde.
2. Quand le véhicule n'est pas tourné en l'espace de 128 secondes après le clignotement de l'indicateur. REMARQUE:
L'affichage d'azimuts peut être in- correct à certains endroits (tunnel, parking dans un bâtiment, parking souterrain, à proximité d'une sous-station de transformation, etc.). Cela est normal et l'affichage d'azimuts est de nouveau normal quand vousquittez ces lieux. Comment corriger la déviation terrestre.
1. Actionnez l'interrupteur "M (MODE)" pendant plus de 4,5 secondes. La valeur actuelle de l'angle de déviation terrestre est alors affichée.
2. Actionnez l'interrupteur " (UP)" ou " (DOWN)" pendant moins de 0,5 seconde pour corriger l'anglede déviation terrestre en l'espace de 30 secondes. Pour la valeur d'angle de déviation terrestre correcte sur votre site, reportez-vous à la carte à courbes de niveau fournie. Si votre site estsitué à l'intérieur de la courbe de niveau de déviation terrestre, vous pouvez appliquer n'importe quelle
HSM2186
smflfra-1b.p65
6/7/2005, 11:14 AM
71

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
89GALERIE (BREAK)
C630A02O-GUT (Si installé) Si votre HYUNDAI dispose d'une galerie, vous pouvez y loger desbagages. Les barres alnsi que les différents éléments de fixation sont disponibles chez les différentsconcessionnalres HYUNDAI qui sont disposés à vous réserver le meilleur accueil possible.
ATTENTION:
o Les caractéristiques suivantes sont recommandées lors du chargement de marchandises ou de bagages.
! o Charger la galerie au delà de 34
kgs (75 lb) pourralt endommager votre véhicule. Quand vous transportez des objets larges, ne les laissez jamais dépasser à l'arrière ou sur les côtés.
o Pour éviter tout problème ou perte de votre chargement lorsque vous conduisez, vérifiezbien de part et d'autres que le porte bagages ainsi que le chargement sont bien arrimés.
o Conduisez toujours votre véhicule à vitesse modérée.
o Lorsque la traverse est adaptée, vous pouvez charger des objetssur le fixe-au-toit.
o Le chargement de marchandises ou de bagages au-delà desspécifications sur le fixe-au-toitrisque de perturber la stabilité de votre véhicule.
o Si le toit ouvrant est équipé, ne placez pas de charges sur la galerie sur toit qui risquerait d'interféreravec l'ouverture du toit ouvrant.
FIXE-AU-
TOIT34 kg (75 lb)REPARTI
UNIFORMEMENT
HSM2173
TROISIEME FEU STOP ARRIERE
ZB340A1-AU (Si installé) En complément des feux de stop
arrière des deux côtés de la voiture, le troisième feu de stop arrière situéau milien de la vitre arrière, est actionné en appuyant sur la pédale de freins. B550A01O
smflfra-1b.p65
6/7/2005, 11:15 AM
89

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
103
HSM2124
Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur de pare brise, la buse dudégivreur latéral, le ventilateur latéral.HSM2125
Niveau du Plancher- Désembuage
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération du plancher, la buse du dégivreur latéral, le ventilateur latéral.En cas de sélection du mode"Plancher-Désembuage" leconditionnement d'air se met en route automatiquement en mode "Fresh".
Désembuage
L'air est évacué via la buse de dégivrage de pare-brise, la buse de dégivrage latéral, le ventilateur latéral. En cas de sélection du mode "Désembuage", le conditionnement d'air se met en route automatiquement en mode "Fresh".
HSM2126
smflfra-1b.p65 6/7/2005, 11:15 AM
103

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
106
B730A01L-GUT Conseils d'utilisation
o Pour empêcher l'entrée par le système de ventilation de poussières ou de fuméesdésagréables dans l'habitacle, placer momentanément la commande d'air d'admission sur "Airrecirculé ( )". Veiller à remettre la commande sur "Air frais ( )" lorsque la source d'irritation a disp-aru afin que de l'air frais puisse renouveler l'air de l'habitacle.
o L'air du système de chauffage/ven- tilation est prelevé par les grillesextérieures situées le long du pare- brise. Veiller à ce que celles-ci nesoient pas obstruées par des feuilles, de la neige, ou tout autre matériau.
o Pour éviter le brouillard intérieur
sur le pare-brise, placez lecommutateur de commande d'admission d'air sur la position d'air frais ( ) et réglez la vitesse duventilateur à la position souhaitée, activez le système de climatisation et réglez la commande de latempérature à la température souhaitée.
REMARQUE:
Lorsque le climatiseur est actionné
en continu sur le niveau de dégivrage de plancher ( ) ou sur le niveau de dégivrage ( ), ilrisque d'y avoir de la buée sur le pare-brise extérieur à cause de la différence de température. Alors,réglez le contrôle de débit d'air sur la position frontale ( ) et la commande de vitesse du ventilateursur la position basse.
Pour faire disparaître le givre ou la buée extérieure sur le pare-brise:
o Réglez la commande de débit d'air sur la position ( ) de dégivrage. (Le conditionnement d'air se metautomatiquement en route en mode "Fresh").
o Réglez la commande de température sur une position chaude.
o Réglez la commande de vitesse du ventilateur sur la position "3" ou"4". B720B01O
smflfra-1b.p65
6/7/2005, 11:16 AM
106

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
110
REMARQUE:
o Si la batterie a été déchargée ou
déconnectée, le mode Température est réinitialisé en degré centigrade. Ceci est une condition normale et vous pouvez régler le mode Température de centigrade enfahrenheit comme suit;Actionnez le bouton TEMP ( )pendant 3 secondes ou plus alors que le bouton AMB est maintenu enfoncé. Cet affichageindique que l'unité de température est réglée en centigrades ou en fahrenheit.(°C

°F ou °F


°C)B970C02L-GUT FONCTIONNEMENT AUTOMATIQUE Le système FATC (commande de température entièrement automatique)commande automatiquement le chauffage et le refroidissement en procédant comme suit:
1. Appuyez sur le bouton "AUTO".
L'indicateur lumineux s'allume et, simultanément, les modes niveau visage, sol et/ou deux niveaux ainsique la vitesse du ventilateur et le climatiseur sont commandés automatiquement. 2. Actionnez le bouton "TEMP" pour
régler la température souhaitée. La température augmente jusqu'à atteindre la température maximale de 32°C en actionnant le bouton .Chaque actionnement du bouton entraîne une augmentation de la température de 0,5°C.La température diminue jusqu'àatteindre la température minimalede 17°C en appuyant sur le bouton . Chaque actionnement du bou-ton entraîne une diminution de latempérature de 0,5°C.
B970C01O
B970C03O
smflfra-1b.p65 6/7/2005, 11:16 AM
110

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
112
MODE D'AIR FRAIS ( ) : Le
témoin couplé avec l'interrupteur s'éteint lorsque la commande d'admission d'air est en mode FRESH.
MODE D'AIR DE RECIRCULATION ( ) : Le voyant lumineux sur le
bouton est allumé lorsque la commande d'entrée d'air est en mode d'air de recirculation.
Lorsque le mode "air frais" est
sélectionné, de l'air entre dans le véhicule depuis l'extérieur et est chauffé ou refroidi selon les autresfonctions choisies.
Lorsque le mode "recirculation" est
sélectionné, de l'air de l'habitacle des passagers est aspiré à travers le système de chauffage et chauffé ourefroidi selon les autres fonctions choisies.
6YB980B1-AUCommande de la vitesse du ventilateur
B670C01S-GUT Commande d'entrée d'air Elle est utilisée pour choisir entre l'air
frais externe et la recirculation d'air intérieur. Pour changer le mode de commande
de l'entrée d'air, (Mode air frais, mode air de recirculation) appuyez sur le bouton de commande.
B670C01O
B980B01O
La vitesse du ventilateur peut être réglée en actionnant le bouton decommande de la vitesse du ventilateur approprié. Plus la vitesse du ventilateur et élevée, plus la quantitéd'air soufflé est importante. Appuyez sur le bouton "OFF" pour arrêter le ventilateur.
smflfra-1b.p65 6/7/2005, 11:16 AM
112

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
122ANTENNE
B870C01A-GUT Antenne manuelle (Si installé) Votre voiture est équipée d'une antenne manuelle en acier inoxydable.Elle permet de recevoir les onder FM et AM. Déployez l'antenne à la main, comme indiqué sur le dessin.
ATTENTION:
Avant de vous rendre à une stationde lavage automatique ou à un endroit où la hauteur est limitée, comme par exemple un garagerésidentiel ou commercial, veillez à ce que l'antenne soit totalement rétractée. B870C01O
REMARQUE:
Regardez la cassette avant de
l'insérer.
Si la cassette est trop lâche,
resserrez-la en tournant un despetits moyeux avec un crayon ou votre doigt. Si l'étiquette est en train de se décoller, ne mettez pasla cassette dans l'appareil. Elle ris- que de se coincer dans le mécanisme d'entraînement lorsquevous essayez d'éjecter la cassette. Ne laissez pas une cassette exposée
à de fortes températures ou une humidité élevée comme sur le tab- leau de bord ou dans le lecteur decassettes. Si une cassette est extrêmement chaude ou froide, laissez-la atteindre une températuremodérée avant de la mettre dans le lecteur de cassettes.
!
B860A03L
o Toujours s'assurer que la bande
est parfaitement enroulée autour des bobines avant d'introduire la cassette dans le lecteur. Au besoin, introduire un crayon dans l'un desaxes d'entrâinement de la cassette pour retendre la bande.
smflfra-1b.p65 6/7/2005, 11:16 AM
122

2
COMMENT CONDUIRE VOTRE HYUNDAI

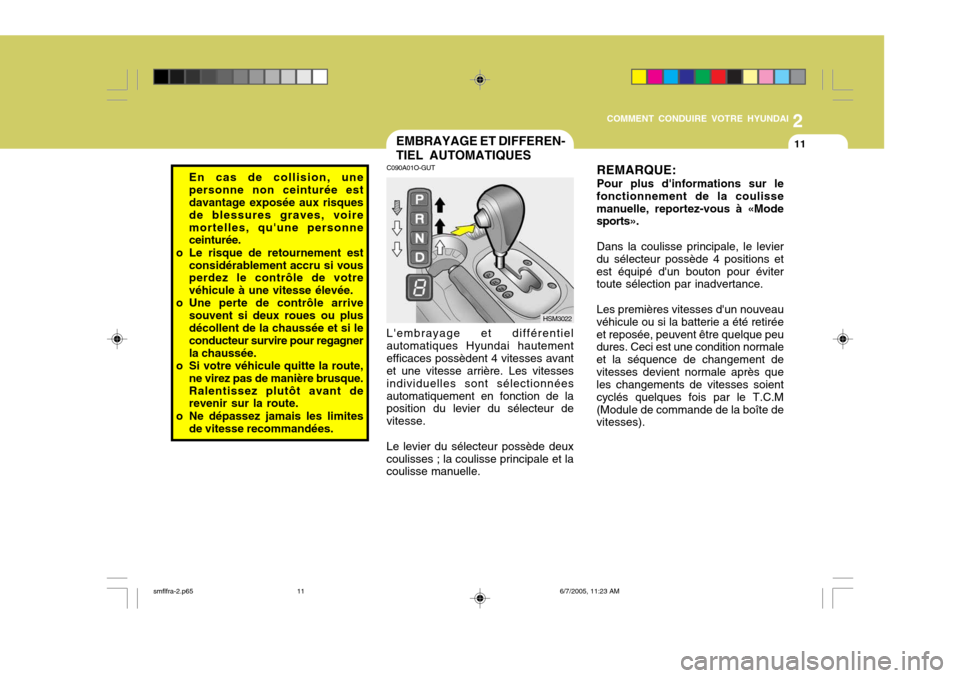

11EMBRAYAGE ET DIFFEREN- TIEL AUTOMATIQUES
HSM3022
L'embrayage et différentiel automatiques Hyundai hautementefficaces possèdent 4 vitesses avant et une vitesse arrière. Les vitesses individuelles sont sélectionnéesautomatiquement en fonction de la position du levier du sélecteur de vitesse. Le levier du sélecteur possède deux coulisses ; la coulisse principale et la coulisse manuelle.
C090A01O-GUT
En cas de collision, une personne non ceinturée est davantage exposée aux risques de blessures graves, voiremortelles, qu'une personne ceinturée.
o Le risque de retournement est considérablement accru si vousperdez le contrôle de votre véhicule à une vitesse élevée.
o Une perte de contrôle arrive souvent si deux roues ou plusdécollent de la chaussée et si le conducteur survire pour regagner la chaussée.
o Si votre véhicule quitte la route, ne virez pas de manière brusque.Ralentissez plutôt avant de revenir sur la route.
o Ne dépassez jamais les limites de vitesse recommandées. REMARQUE: Pour plus d'informations sur le
fonctionnement de la coulisse manuelle, reportez-vous à «Mode sports».
Dans la coulisse principale, le levier
du sélecteur possède 4 positions et est équipé d'un bouton pour éviter toute sélection par inadvertance.
Les premières vitesses d'un nouveau
véhicule ou si la batterie a été retirée et reposée, peuvent être quelque peu dures. Ceci est une condition normale et la séquence de changement devitesses devient normale après que les changements de vitesses soient cyclés quelques fois par le T.C.M(Module de commande de la boîte de vitesses).
