Page 41 of 92

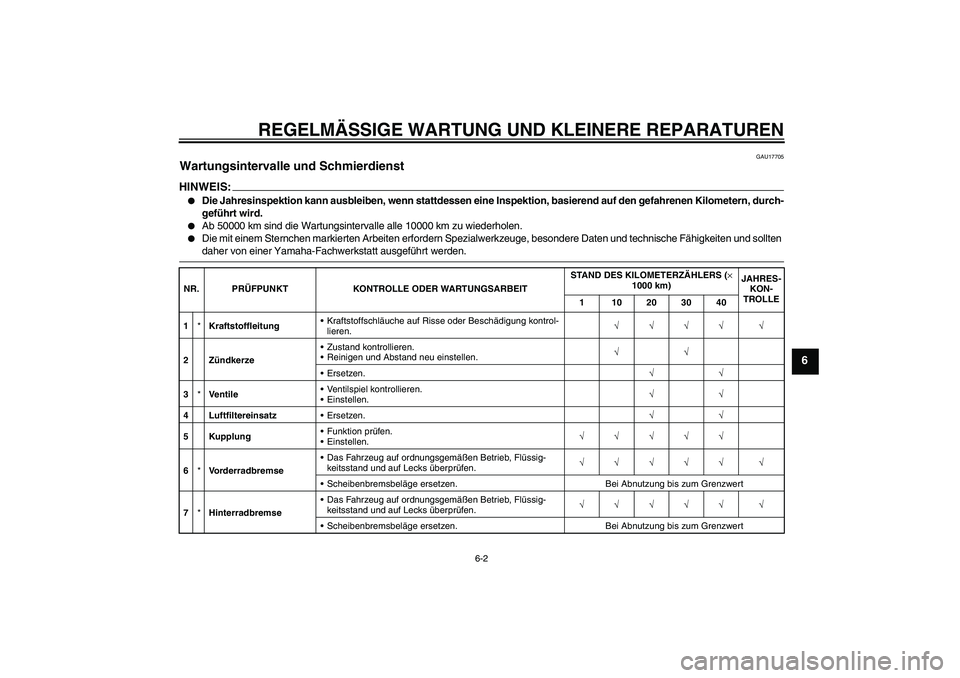

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17705
Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2ZündkerzeZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
3*Ve nt il eVentilspiel kontrollieren.
Einstellen.√√
4 LuftfiltereinsatzErsetzen.√√
5 KupplungFunktion prüfen.
Einstellen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
Page 42 of 92

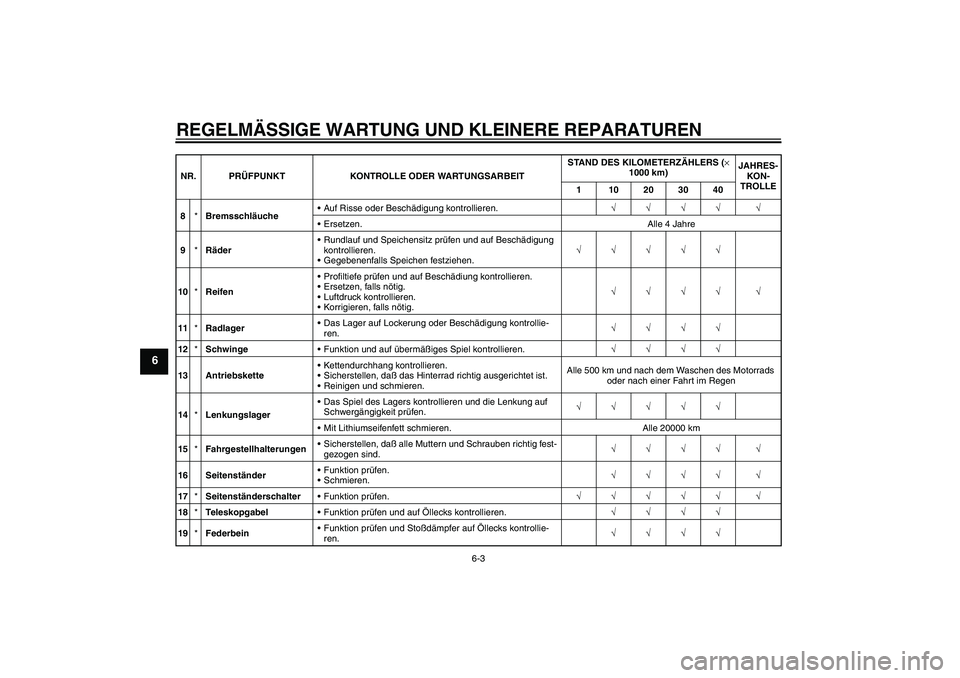

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
9*RäderRundlauf und Speichensitz prüfen und auf Beschädigung
kontrollieren.
Gegebenenfalls Speichen festziehen.√√√√√
10*ReifenProfiltiefe prüfen und auf Beschädiung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
11*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
12*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
13 AntriebsketteKettendurchhang kontrollieren.
Sicherstellen, daß das Hinterrad richtig ausgerichtet ist.
Reinigen und schmieren.Alle 500 km und nach dem Waschen des Motorrads
oder nach einer Fahrt im Regen
14*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
15*FahrgestellhalterungenSicherstellen, daß alle Muttern und Schrauben richtig fest-
gezogen sind.√√√√ √
16 SeitenständerFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
19*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
Page 43 of 92

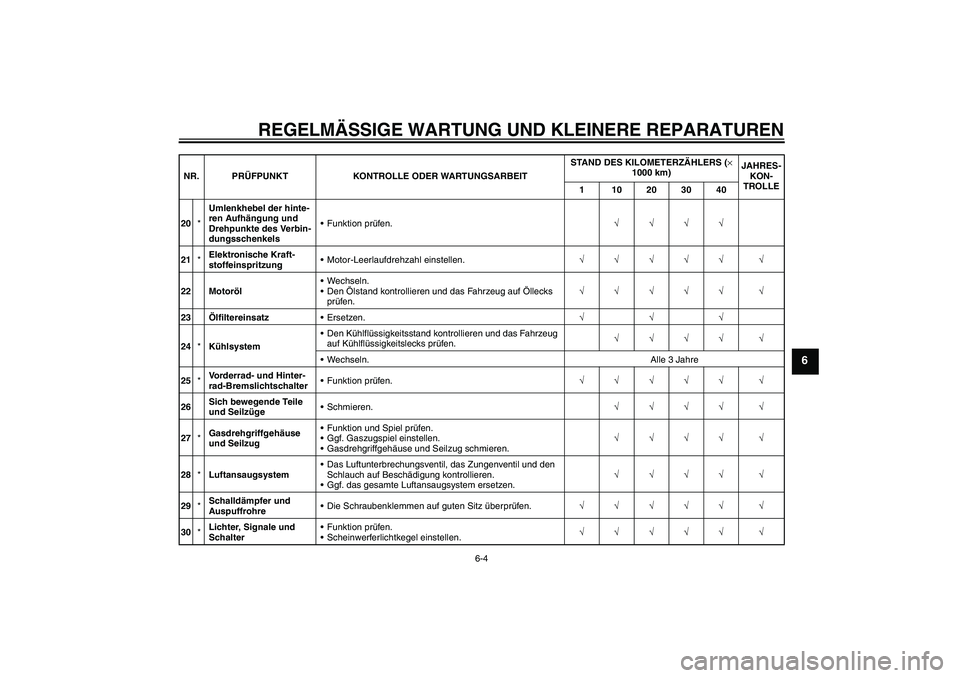

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
20*Umlenkhebel der hinte-
ren Aufhängung und
Drehpunkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
21*Elektronische Kraft-
stoffeinspritzungMotor-Leerlaufdrehzahl einstellen.√√√√√ √
22 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
23ÖlfiltereinsatzErsetzen.√√√
24*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
25*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
26Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
27*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
28*LuftansaugsystemDas Luftunterbrechungsventil, das Zungenventil und den
Schlauch auf Beschädigung kontrollieren.
Ggf. das gesamte Luftansaugsystem ersetzen.√√√√ √
29*Schalldämpfer und
AuspuffrohreDie Schraubenklemmen auf guten Sitz überprüfen.√√√√√ √
30*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
Page 44 of 92

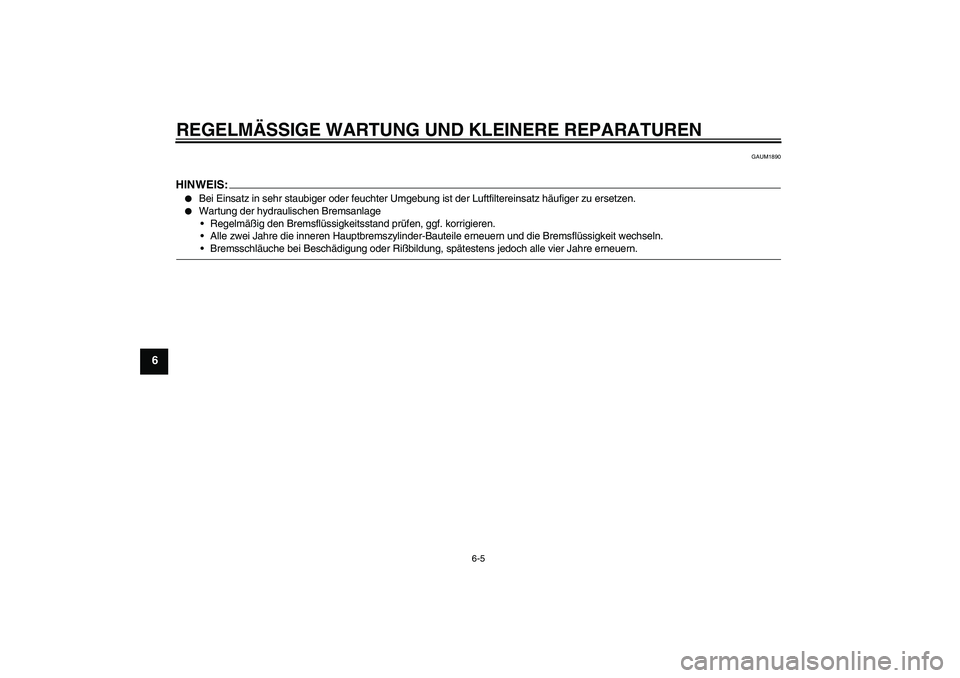

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAUM1890
HINWEIS:
Bei Einsatz in sehr staubiger oder feuchter Umgebung ist der Luftfiltereinsatz häufiger zu ersetzen.
Wartung der hydraulischen Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder-Bauteile erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
Page 45 of 92

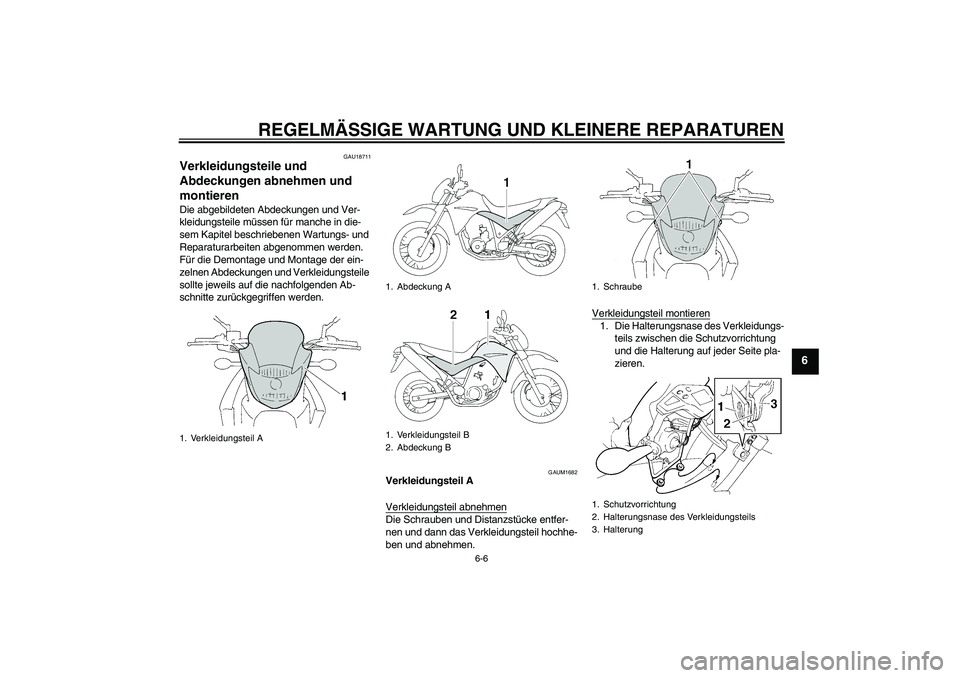

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18711
Verkleidungsteile und
Abdeckungen abnehmen und
montieren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM1682
Verkleidungsteil A
Verkleidungsteil abnehmenDie Schrauben und Distanzstücke entfer-
nen und dann das Verkleidungsteil hochhe-
ben und abnehmen.Verkleidungsteil montieren
1. Die Halterungsnase des Verkleidungs-
teils zwischen die Schutzvorrichtung
und die Halterung auf jeder Seite pla-
zieren.
1. Verkleidungsteil A
1. Abdeckung A
1. Verkleidungsteil B
2. Abdeckung B
1. Schraube
1. Schutzvorrichtung
2. Halterungsnase des Verkleidungsteils
3. Halterung
Page 46 of 92

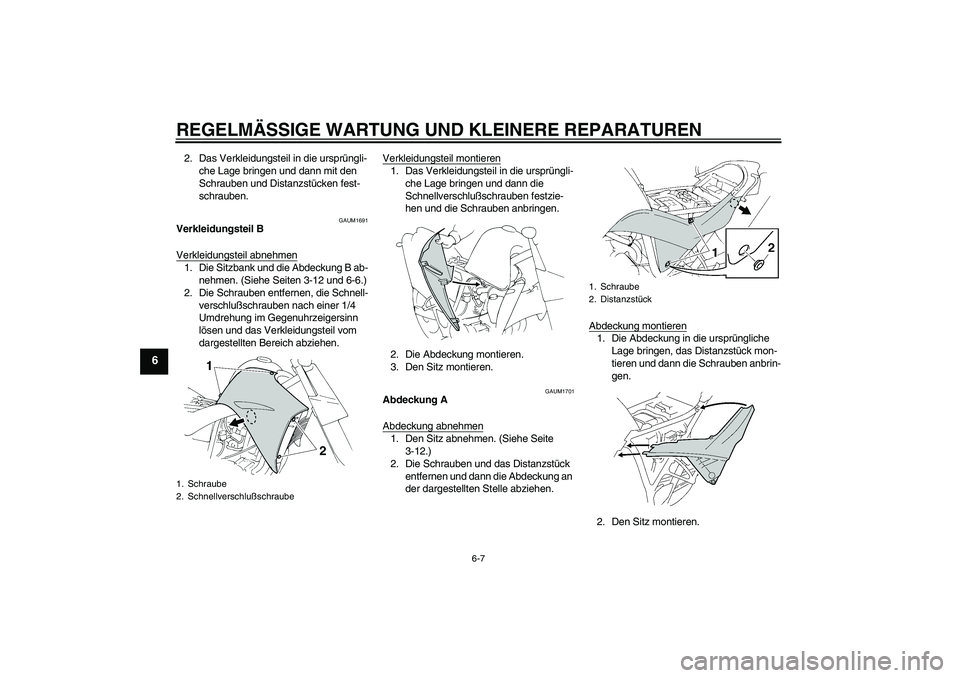

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann mit den
Schrauben und Distanzstücken fest-
schrauben.
GAUM1691
Verkleidungsteil B
Verkleidungsteil abnehmen1. Die Sitzbank und die Abdeckung B ab-
nehmen. (Siehe Seiten 3-12 und 6-6.)
2. Die Schrauben entfernen, die Schnell-
verschlußschrauben nach einer 1/4
Umdrehung im Gegenuhrzeigersinn
lösen und das Verkleidungsteil vom
dargestellten Bereich abziehen.Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann die
Schnellverschlußschrauben festzie-
hen und die Schrauben anbringen.
2. Die Abdeckung montieren.
3. Den Sitz montieren.
GAUM1701
Abdeckung A
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite
3-12.)
2. Die Schrauben und das Distanzstück
entfernen und dann die Abdeckung an
der dargestellten Stelle abziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen, das Distanzstück mon-
tieren und dann die Schrauben anbrin-
gen.
2. Den Sitz montieren.
1. Schraube
2. Schnellverschlußschraube
1. Schraube
2. Distanzstück
Page 47 of 92

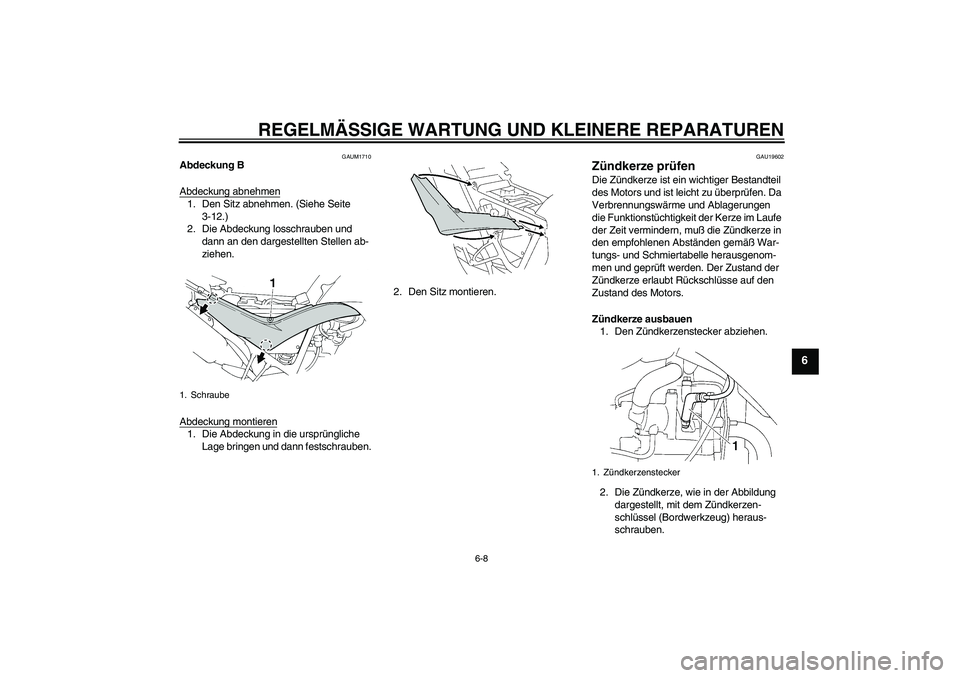

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
GAUM1710
Abdeckung B
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite
3-12.)
2. Die Abdeckung losschrauben und
dann an den dargestellten Stellen ab-
ziehen.
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.2. Den Sitz montieren.
GAU19602
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muß die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze, wie in der Abbildung
dargestellt, mit dem Zündkerzen-
schlüssel (Bordwerkzeug) heraus-
schrauben.
1. Schraube
1. Zündkerzenstecker
Page 48 of 92

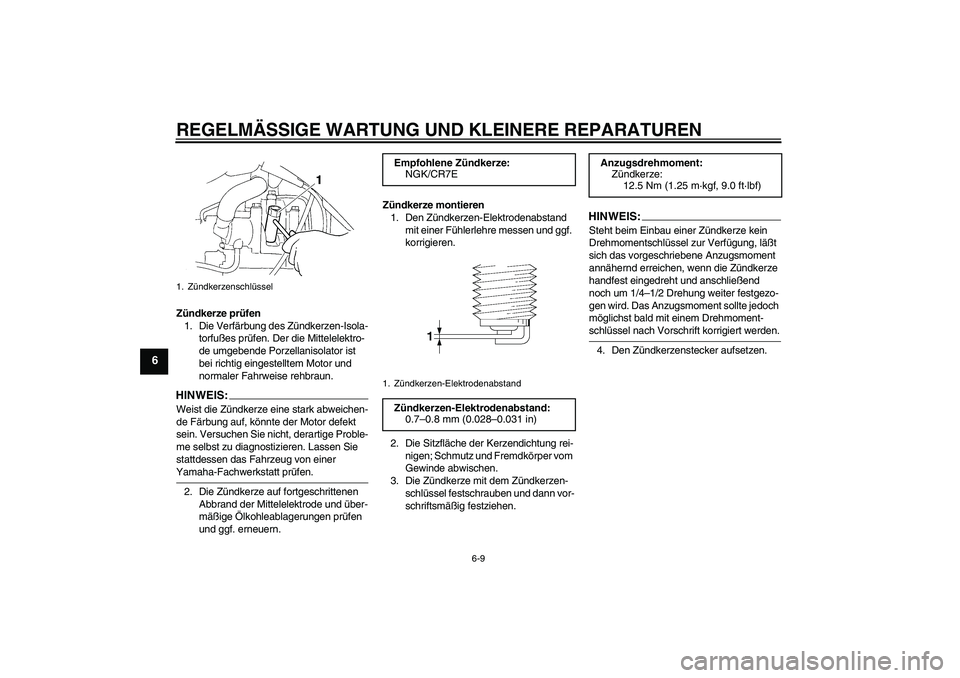

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.HINWEI
S:
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte der Motor defekt
sein. Versuchen Sie nicht, derartige Proble-
me selbst zu diagnostizieren. Lassen Sie
stattdessen das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR7E1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
