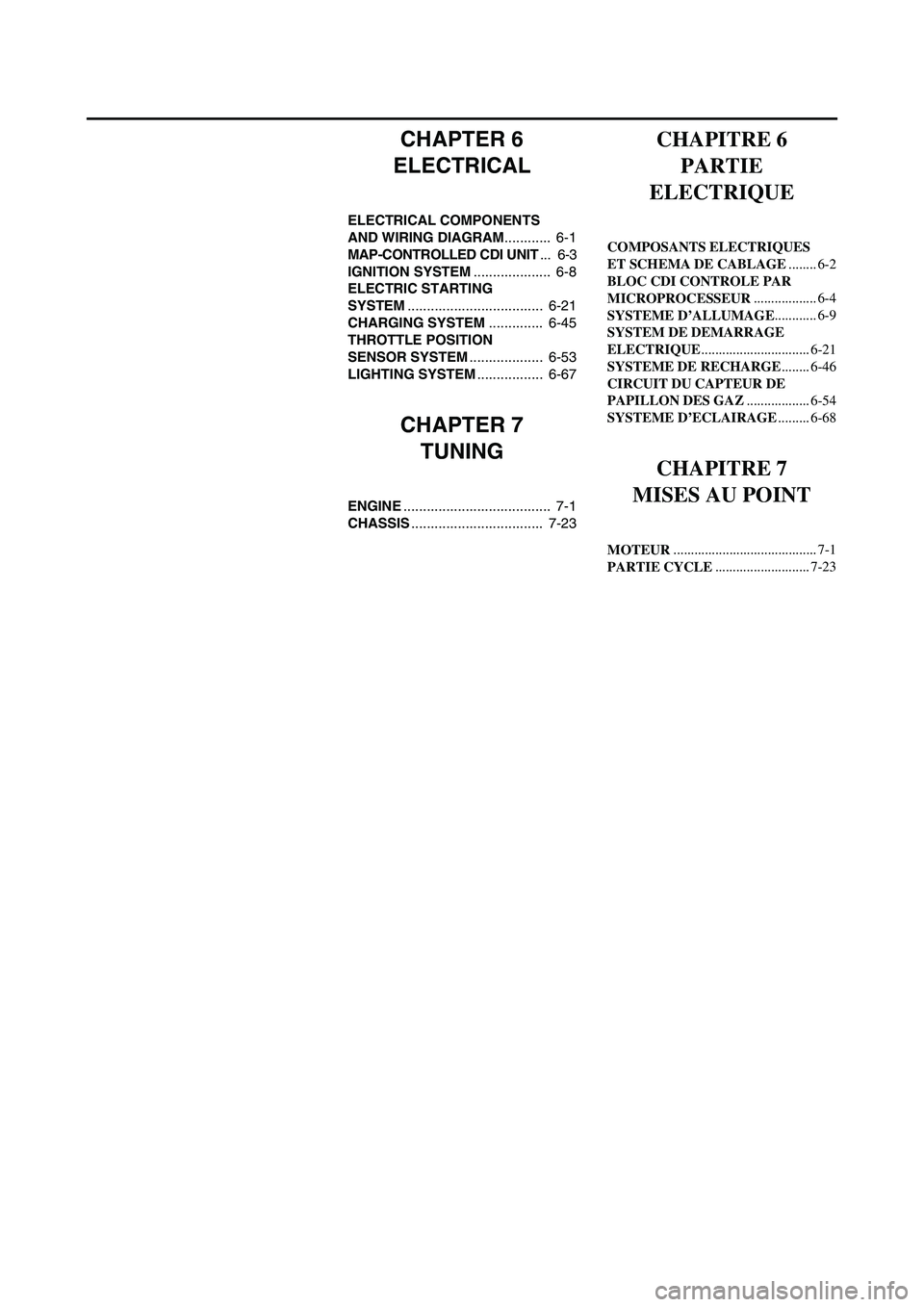

CHAPTER 6
ELECTRICAL
ELECTRICAL COMPONENTS
AND WIRING DIAGRAM............ 6-1
MAP-CONTROLLED CDI UNIT... 6-3
IGNITION SYSTEM.................... 6-8
ELECTRIC STARTING
SYSTEM................................... 6-21
CHARGING SYSTEM.............. 6-45
THROTTLE POSITION
SENSOR SYSTEM................... 6-53
LIGHTING SYSTEM................. 6-67
CHAPTER 7
TUNING
ENGINE...................................... 7-1
CHASSIS.................................. 7-23
CHAPITRE 6
PARTIE
ELECTRIQUE
COMPOSANTS ELECTRIQUES
ET SCHEMA DE CABLAGE........ 6-2
BLOC CDI CONTROLE PAR
MICROPROCESSEUR.................. 6-4
SYSTEME D’ALLUMAGE............ 6-9
SYSTEM DE DEMARRAGE
ELECTRIQUE............................... 6-21
SYSTEME DE RECHARGE........ 6-46
CIRCUIT DU CAPTEUR DE
PAPILLON DES GAZ.................. 6-54
SYSTEME D’ECLAIRAGE......... 6-68
CHAPITRE 7
MISES AU POINT
MOTEUR......................................... 7-1
PARTIE CYCLE........................... 7-23

KAPITEL 6
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN............................ 6-2
KENNFELDGESTEUERTES
CDI-ZÜNDSYSTEM..................... 6-5
ZÜNDANLAGE.......................... 6-10
ELEKTROSTARTERSYSTEM... 6-22
LADESYSTEM.......................... 6-47
DROSSELKLAPPENSENSOR... 6-55
LICHTANLAGE......................... 6-69
KAPITEL 7
ABSTIMMUNG
MOTOR....................................... 7-2
FAHRGESTELL........................ 7-24
CAPITOLO 6
IMPIANTO
ELETTRICO
COMPONENTI ELETTRICI E
SCHEMA DI CABLAGGIO.......... 6-2
UNITÀ CDI CONTROLLATA
DA MAPPA...................................... 6-6
IMPIANTO DI ACCENSIONE... 6-11
IMPIANTO DE AVVIAMENTO
ELETTRICO................................. 6-22
SISTEMA DI CARICA................ 6-48
SISTEMA SENSORE DELLA
POSIZIONE DELLA
VALVOLA A FARFALLA.......... 6-56
IMPIANTO DI
ILLUMINAZIONE....................... 6-70
CAPITOLO 7
MESSA A PUNTO
MOTORE......................................... 7-2
PARTE CICLISTICA.................. 7-24
CAPÍTULO 6
SISTEMA ELÉCTRICO
COMPONENTES DEL SISTEMA
ELÉCTRICO Y DIAGRAMA DE
CABLES...................................... 6-2
UNIDAD CDI CONTROLADA
POR MAPA.................................. 6-7
SISTEMA DE ENCENDIDO...... 6-12
SISTEMA DE ARRANQUE
ELÉCTRICO.............................. 6-22
SISTEMA DE CARGA............... 6-49
SISTEMA SENSOR DE LA
POSICIÓN DEL
ACELERADOR.......................... 6-57
SISTEMA DE ALUMBRADO.... 6-71
CAPÍTULO 7
PUESTA A PUNTO
MOTOR........................................ 7-2
CHASIS..................................... 7-24

SPEC
2 - 97
CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1Fuel tank breather hose
2Oil tank breather hose
3Clamp
4Diode
5Wire harness
6Hot starter cable
7Throttle position sensor lead
8Neutral switch lead
9Oil hose
0Hose guideAAC magneto lead
BCylinder head breather hose
CStarter motor lead
DClutch cable
ERadiator hose 1
FCable guide
GRadiator pipe (radiator hose 4)
HNegative battery lead
IBrake hose
JCarburetor breather hoseKCarburetor overflow hose
LCoolant reservoir breather hose
ÈInsert the fuel tank breather hose into
the hole in the steering stem cap.
ÉPass the oil tank breather hose on the
outside of the AC magneto lead, neu-
tral switch lead, wire harness, starter
motor lead, negative battery lead and
cylinder head breather hose.
A
A
B-B
B
B
Þ 3
4
3
5
63
3
3
3
7 J
JKL
8
9 3
0 A 3 0 3B CD E FG H F
9
8 I0F30
1
2 È
É
Ê
Ì
Î Í
3
Ë
Ï
Ð
Ñ
Ò
Ó
Ô Õ Ö× Ø Ù
Ú Û
Ô Ù ÜÝ

2 - 98
SPEC
CHEMINEMENT DES CABLES
1Flexible de reniflard du réservoir à essence
2Flexible de reniflard du réservoir à huile
3Bride
4Diode
5Faisceau de fils
6Câble de démarrage à chaud
7Fil de détecteur de position d’accélérateur
8Fil de commutateur de point mort
9Flexible d’huile
0Guide de flexibles
AFil de magnéto CA
BFlexible de reniflard de culasse
CFil de moteur de démarreur
DCâble d’embrayage
EFlexible de radiateur 1FGuide de câbles
GTuyau de radiateur (flexible de radiateur 4)
HCâble négatif de la batterie
IFlexible de frein
JFlexible de reniflard de carburateur
KFlexible de trop-plein de carburateur
LFlexible de reniflard du réservoir de
liquide de refroidissementÈInsérer le flexible de reniflard du réservoir
à essence dans l’orifice du capuchon de la
colonne de direction.
ÉFaire passer le flexible de reniflard du
réservoir à huile sur l’extérieur du fil de
magnéto CA, du fil de commutateur de
point mort, du faisceau de fils, du fil de
moteur de démarreur, du câble négatif de
batterie et du flexible de reniflard de
culasse.
KABELFÜHRUNG
1Kraftstofftank-Lüfterschlauch
2Öltank-Lüfterschlauch
3Klammer
4Diode
5Kabelbaum
6Heißstarter-Seilzug
7Drosselpositionsensor-Leitung
8Leerlaufschalterleitung
9Ölschlauch
0Schlauchführung
AAC-Magnetzünderleitung
BZylinderkopf-Lüftungsschlauch
CStartermotorleitung
DKupplungsseilzug
EKühlerschlauch 1FSeilzugführung
GKühlerleitung (Kühlerschlauch 4)
HMinus-Batteriekabel
IBremsschlauch
JVergaser-Lüftungsschlauch
KVergaser-Überlaufschlauch
LKühlmittelausgleichsbehälter-
LüftungsschlauchÈDen Kraftstofftank-Lüftungsschlauch in
das Loch in der Lenkschaftkappe ein-
führen.
ÉDen Öltank-Lüfterschlauch an der
Außenseite der AC-Magnetzünderlei-
tung, Leerlaufschalterleitung, Kabel-
baum, Startermotorleitung, Minus-
Batteriekabel und Zylinderkopf-Lüfter-
leitung verlegen.
SCHEMA DEL PERCORSO DEI CAVI
1Sfiatatoio serbatoio del carburante
2Sfiatatoio serbatoio dell’olio
3Morsetto
4Diodo
5Cablaggio premontato
6Cavo dell’avviamento a caldo
7Cavo del sensore di posizione
dell’acceleratore
8Cavo dell’interruttore di folle
9Flessibile dell’olio
0Guida tubo flessibile
ACavo del magnete CA
BSfiatatoio testata del cilindro
CCavo del motorino di avviamento
DCavo della frizioneEFlessibile del radiatore 1
FGuidacavo
GTubo del radiatore (flessibile del radiatore
4)
HCavo negativo della batteria
IFlessibile del freno
JSfiatatoio carburatore
KFlessibile troppopieno carburatore
LSfiatatoio del serbatoio di espansione del
refrigeranteÈInserire lo sfiatatoio serbatoio del carbu-
rante nel foro sul tappo del gambo dello
sterzo.
ÉFar passare lo sfiatatoio serbatoio dell’olio
sull’esterno rispetto a cavo del magnete
CA, cavo dell’interruttore di folle, cablag-
gio premontato, cavo del motorino di
avviamento, cavo negativo della batteria e
sfiatatoio testata cilindro.
DIAGRAMA DE RUTA DE CABLES
1Tubo respiradero del depósito de
combustible
2Tubo respiradero del depósito de
aceite
3Abrazadera
4Diodo
5Cableado
6Cable de arranque en caliente
7Cable del sensor de la posición del
acelerador
8Cable del interruptor de punto muerto
9Tubo de aceite
0Guía de tubo
ACable del magneto de CA
BTubo respiradero de la culataCCable del motor de arranque
DCable del embrague
ETubo del radidador 1
FGuía de cables
GTubo del radiador (tubo del radiador 4)
HCable negativo de la batería
ITubo del freno
JTubo respiradero del carburador
KTubo de desbordamiento del
carburador
LTubo respiradero del deposito de
refrigeranteÈInserte el tubo respiradero del
depósito de combustible en el agujero
de la tapa de la tija del manillar.
ÉPase el tubo respiradero del depósito
de aceite por fuera del cable del
magneto de CA, cable del interruptor
de punto muerto, cableado, cable del
motor de arranque, cable negativo de
la batería y tubo respiradero de la
culata.
CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
DIAGRAMA DE RUTA DE CABLES

SPEC
2 - 99
CABLE ROUTING DIAGRAM
ÊFasten the diode, rectifier/regulator lead and AC magneto cou-
pler (connected to the CDI unit), with the diode at its white tape
and the rectifier/regulator lead at its protecting tube.
ËFasten the wire harness, starter motor lead and negative bat-
tery lead so that the plastic locking tie ends do not contact the
ignition coil lead.
ÌFasten the wire harness, rectifier/regulator lead, coolant reser-
voir hose, hot starter cable, negative battery lead and starter
motor lead.
ÍFasten the wire harness, negative battery lead, starter motor
lead, rectifier/regulator lead and coolant reservoir hose at the
white tape for the negative battery lead.
ÎFasten the wire harness at its white tape.ÏFasten the wire harness, throttle position sensor lead (in the
wire harness), starter motor lead and negative battery lead.
ÐMake sure that the throttle position sensor coupler does not go
outside the chassis.
ÑFasten the throttle position sensor lead.
ÒPass the carburetor breather hoses, carburetor overflow hose
and coolant reservoir breather hose between the connecting
rod and cross tube (frame).
ÓFasten the neutral switch lead and oil hose together with the
plastic locking ties and cut off the tie ends.
ÔPass the cylinder head breather hose through the hose guides.
ÕFasten the neutral switch lead.
A
A
B-B
B
B
Þ 3
4
3
5
63
3
3
3
7 J
JKL
8
9 3
0 A 3 0 3B CD E FG H F
9
8 I0F30
1
2 È
É
Ê
Ì
Î Í
3
Ë
Ï
Ð
Ñ
Ò
Ó
Ô Õ Ö× Ø Ù
Ú Û
Ô Ù ÜÝ

2 - 100
SPEC
ÊAttacher la diode, le fil de redresseur/régulateur et le coupleur de
magnéto CA (raccordé au bloc CDI) au ruban blanc de la diode,
ensuite le fil de redresseur/régulateur au tube de protection.
ËAttacher le faisceau de fils, le fil de moteur de démarreur et le câble
négatif de la batterie de sorte que l’attache en plastique ne tauche pas
le fil de bobine d’allumage.
ÌAttacher le faisceau de fils, le fil de redresseur/régulateur, le flexible
de réservoir de liquide de refroidissement, le câble de démarrage à
chaud, le câble négatif de la batterie et le fil de moteur de démarreur.
ÍAttacher le faisceau de fils, le câble négatif de la batterie, le fil de
moteur de démarreur, le fil de redresseur/régulateur et le flexible de
réservoir de liquide de refroidissement au ruban blanc du câble néga-
tif de batterie.
ÎAttacher le faisceau de fils à son ruban blanc.ÏAttacher le faisceau de fils, le fil de détection de position d’accéléra-
tion (dans le faisceau de fils), le fil de moteur de démarreur et le
câble négatif de la batterie.
ÐS’assurer que le raccord de détecteur de position d’accélération ne
ressorte pas du châssis.
ÑAttacher le fil du détecteur de position d’accélération.
ÒFaire passer les flexibles de reniflard de carburateur, le flexible de
trop-plein de carburateur et le flexible de reniflard du réservoir de
liquide de refroidissement entre la bielle de connexion et le tube
transversal (cadre).
ÓAttacher le fil de commutateur de point mort et le flexible d’huile
ensemble avec des attaches en plastique et couper l’extrémité des
attaches.
ÔFaire passer le flexible de reniflard de culasse dans les guides de
flexibles.
ÕAttacher le fil de commutateur de point mort.
ÊDie Diode, Gleichrichter/Regulierer-Leitung und AC-Magnet-
zünderkoppler (an CDI-Einheit angeschlossen) befestigen, mit
der Diode an ihrem weissen Band und der Gleichrichter/Regu-
lierer-Leitung an ihrer herausstehenden Röhre.
ËDen Kabelbaum, die Startermotorleitung und das Minus-Batte-
riekabel so befestigen, daß die Enden des Plastiksperrbands
nicht die Zündspulenleitung berühren.
ÌDen Kabelbaum, die Gleichrichter/Regulierer-Leitung, den
Kühlmittelausgleichsbehälter-Schlauch, den Heißstarter-Seil-
zug, das Minus-Batteriekabel und die Startermotorleitung
befestigen.
ÍDen Kabelbaum, das Minus-Batteriekabel, die Startermotorlei-
tung, die Gleichrichter/Regulierer-Leitung und den Kühlmittel-
ausgleichsbehälter-Schlauch am weißen Band für das Minus-
Batteriekabel befestigen.
ÎDen Kabelbaum an seinem weißen Band befestigen.ÏDen Kabelbaum, die Drosselpositionssensor-Leitung (im
Kabelbaum), die Startermotorleitung und das Minus-Batterie-
kabel befestigen.
ÐSicherstellen, daß der TPS-Stecker nicht aus dem Chassis
herausragt.
ÑDen Drosselposition-Leitungsstecker befestigen.
ÒDie Vergaser-Lüftungsschläuche, Vergaser-Überlaufschläu-
che und Kühlmittelausgeleichsbehälter-Lüftungsschläuche
zwischen Pleuelstange und Querrohr (Rahmen) verlegen.
ÓDie Leerlaufschalterleitung und den Ölschlauch mit einem Pla-
stiksperrband aneinander befestigen, und die Bandenden
abschneiden.
ÔDen Zylinderkopf-Lüftungsschlauch durch die Schlauchfüh-
rung en führen.
ÕDie Leerlaufschalterleitung befestigen.
ÊFissare il diodo, il cavo del rettificatore/regolatore e l’accoppiatore
del magnete CA (collegato all’unità CDI) con il diodo al suo nastro
bianco e il cavo del rettificatore/regolatore al suo tubo sporgente.
ËFissare il cablaggio premontato, il cavo del motorino di avviamento
e il cavo negativo della batteria in modo che i capi della fascetta di
blocco di plastica non tocchino il cavo della bobina di accensione.
ÌFissare il cablaggio premontato, il cavo del rettificatore/regolatore, il
flessibile serbatoio di espansione del refrigerante, il cavo dell’avvia-
mento a caldo, il cavo negativo della batteria e il cavo del motorino
di avviamento.
ÍFissare il cablaggio premontato, il cavo negativo della batteria, il
cavo del motorino di avviamento, il cavo del rettificatore/regolatore
e il flessibile serbatoio di espansione del refrigerante al nastro bianco
per il cavo negativo della batteria.
ÎFissare il cablaggio premontato al suo nastro bianco.ÏFissare il cablaggio premontato, il cavo del sensore di posizione
acceleratore (nel cablaggio premontato), il cavo del motorino di
avviamento e il cavo negativo della batteria.
ÐAssicurarsi che l’accoppiatore del cavo del sensore di posizione
acceleratore non fuoriesca dal telaio.
ÑFissare il cavo del sensore di posizione acceleratore.
ÒFar passare gli sfiatatoi carburatore, il flessibile troppopieno carbu-
ratore e lo sfiatatoio serbatoio di espansione del refrigerante tra la
biella e il tubo trasversale (telaio).
ÓFissare il cavo dell’interruttore di folle e il flessibile olio insieme con
i legacci di plastica e tagliare via le estremità dei legacci.
ÔFar passare lo sfiatatoio testata cilindro attraverso le guide del flessi-
bile.
ÕFissare il cavo dell’interruttore di folle.
ÊSujete el diodo y el cable del rectificador/regulador y el
acoplador del magneto de CA (conectado a la unidad CDI),
con el diodo en su cinta blanca y el cable del rectificador/
regulador en su tubo de protección.
ËSujete el cableado, cable del motor de arranque y cable
negativo de la batería de forma que la conexión plástica de
cierre no haga contacto con el cable de la bobina de
encendido.
ÌSujete el cableado, cable del rectificador/regulador, tubo del
depósito de refrigerante, cable de arranque en caliente, cable
negativo de la batería y cable del motor de arranque.
ÍSujete el cableado, cable negativo de la batería, cable del
motor de arranque, cable del rectificador/regulador y tubo del
depósito de refrigerante en la cinta blanca para el cable
negativo de la bateria.
ÎSujete el cableado en su cinta blanca.ÏSujete el cableado, cable del sensor de la posición del
acelerador (en el cableado), cable del motor de arranque y
cable negativo de la batería.
ÐAsegúrese de que el acoplador del sensor de la posición del
acelerador no salga del chasis.
ÑSujete el cable del sensor de la posición del acelerador.
ÒPase los tubos respiradero del carburador, tubo de
desbordamiento del carburador y tubo respiradero del
depósito de refrigerante entre la biela y el tubo cruzado
(bastidor).
ÓSujete el cable del interruptor de punto muerto y el tubo de
aceite juntos con conexiones plásticas de cierre y corte el
extremo de las conexiones.
ÔPase el tubo respiradero de la culata a través de las guías de
tubo.
ÕSujete el cable del interruptor de punto muerto.
CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
DIAGRAMA DE RUTA DE CABLES

INSP
ADJ
3 - 50

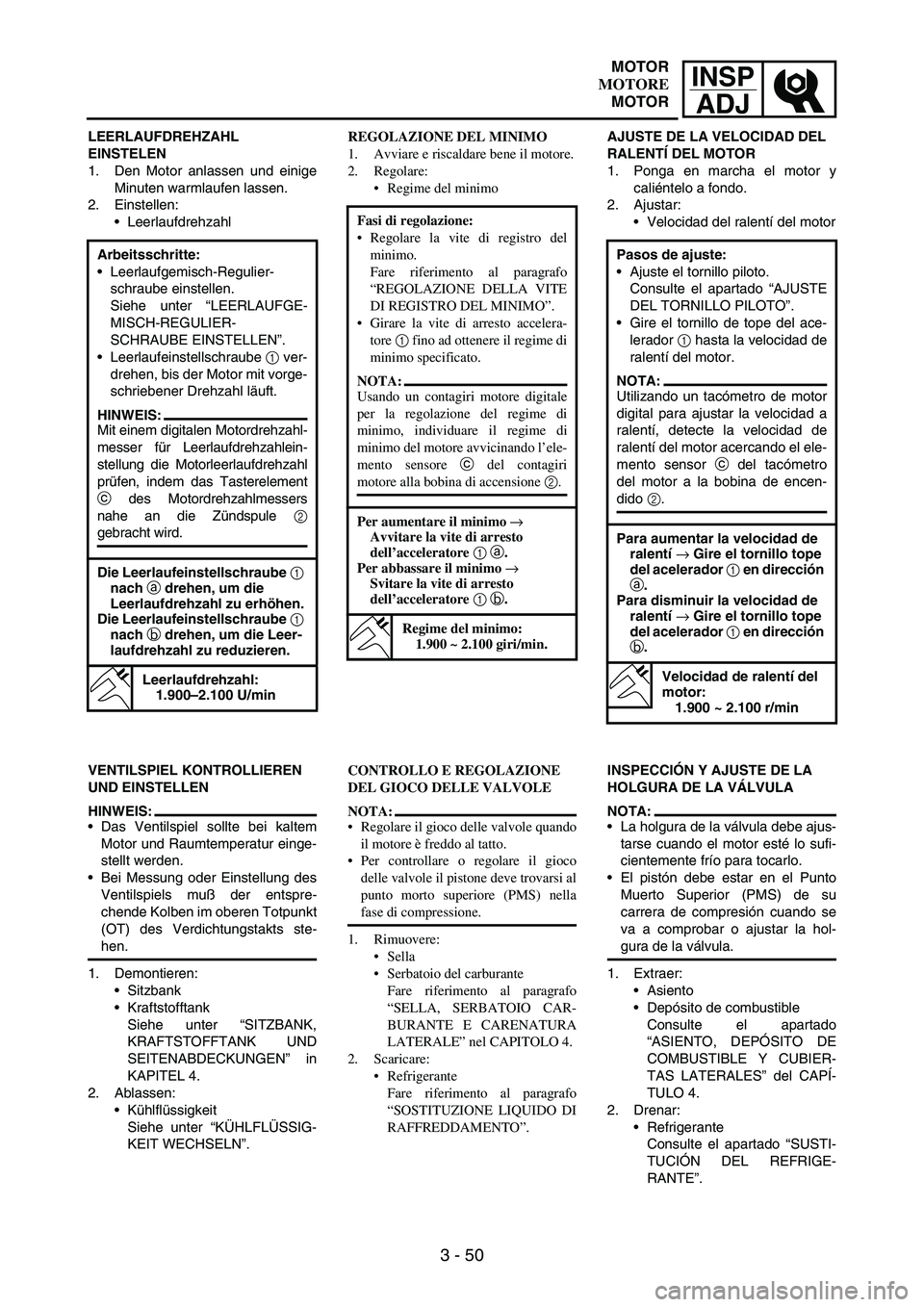

LEERLAUFDREHZAHL
EINSTELEN
1. Den Motor anlassen und einige
Minuten warmlaufen lassen.
2. Einstellen:
Leerlaufdrehzahl
Arbeitsschritte:
Leerlaufgemisch-Regulier-
schraube einstellen.
Siehe unter “LEERLAUFGE-
MISCH-REGULIER-
SCHRAUBE EINSTELLEN”.
Leerlaufeinstellschraube
1 ver-
drehen, bis der Motor mit vorge-
schriebener Drehzahl läuft.
HINWEIS:
Mit einem digitalen Motordrehzahl-
messer für Leerlaufdrehzahlein-
stellung die Motorleerlaufdrehzahl
prüfen, indem das Tasterelement
c des Motordrehzahlmessers
nahe an die Zündspule
2
gebracht wird.
Die Leerlaufeinstellschraube 1
nach a drehen, um die
Leerlaufdrehzahl zu erhöhen.
Die Leerlaufeinstellschraube 1
nach b drehen, um die Leer-
laufdrehzahl zu reduzieren.
Leerlaufdrehzahl:
1.900–2.100 U/min
VENTILSPIEL KONTROLLIEREN
UND EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei kaltem
Motor und Raumtemperatur einge-
stellt werden.
Bei Messung oder Einstellung des
Ventilspiels muß der entspre-
chende Kolben im oberen Totpunkt
(OT) des Verdichtungstakts ste-
hen.
1. Demontieren:
Sitzbank
Kraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in
KAPITEL 4.
2. Ablassen:
Kühlflüssigkeit
Siehe unter “KÜHLFLÜSSIG-
KEIT WECHSELN”.REGOLAZIONE DEL MINIMO
1. Avviare e riscaldare bene il motore.
2. Regolare:
Regime del minimo
Fasi di regolazione:
Regolare la vite di registro del
minimo.
Fare riferimento al paragrafo
“REGOLAZIONE DELLA VITE
DI REGISTRO DEL MINIMO”.
Girare la vite di arresto accelera-
tore 1 fino ad ottenere il regime di
minimo specificato.
NOTA:
Usando un contagiri motore digitale
per la regolazione del regime di
minimo, individuare il regime di
minimo del motore avvicinando l’ele-
mento sensore c del contagiri
motore alla bobina di accensione 2.
Per aumentare il minimo →
Avvitare la vite di arresto
dell’acceleratore 1 a.
Per abbassare il minimo →
Svitare la vite di arresto
dell’acceleratore 1 b.
Regime del minimo:
1.900 ~ 2.100 giri/min.
CONTROLLO E REGOLAZIONE
DEL GIOCO DELLE VALVOLE
NOTA:
Regolare il gioco delle valvole quando
il motore è freddo al tatto.
Per controllare o regolare il gioco
delle valvole il pistone deve trovarsi al
punto morto superiore (PMS) nella
fase di compressione.
1. Rimuovere:
Sella
Serbatoio del carburante
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E CARENATURA
LATERALE” nel CAPITOLO 4.
2. Scaricare:
Refrigerante
Fare riferimento al paragrafo
“SOSTITUZIONE LIQUIDO DI
RAFFREDDAMENTO”.AJUSTE DE LA VELOCIDAD DEL
RALENTÍ DEL MOTOR
1. Ponga en marcha el motor y
caliéntelo a fondo.
2. Ajustar:
Velocidad del ralentí del motor
Pasos de ajuste:
Ajuste el tornillo piloto.
Consulte el apartado “AJUSTE
DEL TORNILLO PILOTO”.
Gire el tornillo de tope del ace-
lerador
1 hasta la velocidad de
ralentí del motor.
NOTA:
Utilizando un tacómetro de motor
digital para ajustar la velocidad a
ralentí, detecte la velocidad de
ralentí del motor acercando el ele-
mento sensor
c del tacómetro
del motor a la bobina de encen-
dido
2.
Para aumentar la velocidad de
ralentí → Gire el tornillo tope
del acelerador 1 en dirección
a.
Para disminuir la velocidad de
ralentí → Gire el tornillo tope
del acelerador 1 en dirección
b.
Velocidad de ralentí del
motor:
1.900 ~ 2.100 r/min
INSPECCIÓN Y AJUSTE DE LA
HOLGURA DE LA VÁLVULA
NOTA:
La holgura de la válvula debe ajus-
tarse cuando el motor esté lo sufi-
cientemente frío para tocarlo.
El pistón debe estar en el Punto
Muerto Superior (PMS) de su
carrera de compresión cuando se
va a comprobar o ajustar la hol-
gura de la válvula.
1. Extraer:
Asiento
Depósito de combustible
Consulte el apartado
“ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIER-
TAS LATERALES” del CAPÍ-
TULO 4.
2. Drenar:
Refrigerante
Consulte el apartado “SUSTI-
TUCIÓN DEL REFRIGE-
RANTE”.
MOTOR
MOTORE
MOTOR

4 - 21
ENGCARBURETOR
CARBURETOR
9
6
T R..4 Nm (0.4 m •
kg, 2.9 ft  Ib)
T R..2 Nm (0.2 m
kg, 1.4 ft  Ib)
T R..11 Nm (1.1 m
kg, 8.0 ft  Ib)
T R..4 Nm (0.4 m
kg, 2.9 ft  Ib)
T R..3 Nm (0.3 m  kg, 2.2 ft  Ib)
T R..3 Nm (0.3 m  kg, 2.2 ft  Ib)
7
8
5 1
2
64
4
1
3
Extent of removal:
1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section.
1 Clamp 2
2 Throttle position sensor lead coupler 1
3 Throttle cable cover 1
4 Throttle cable 2
5 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
6 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
7 Hot starter plunger 1
8 Carburetor assembly 1
9 Carburetor joint 1
1
