2004 YAMAHA KODIAK 450 ESP

8-80
FBU00874
Flexible de contrôle du conduit de refroidissement de
la courroie trapézoïdale
Retirer et nettoyer le flexible de contrôle s’il contient de
la poussière ou de l’eau.
Boulon de vidange du carter de la courroie trapézoï-
dale
Après avoir conduit dans de l’eau suffisamment profonde
que pour atteindre le carter de courroie trapézoïdale, il
convient de retirer ce boulon afin de vidanger l’eau du
carter.N.B.:_ Si de l’eau s’écoule du carter de la courroie trapézoïdale
après avoir retiré le boulon, faire contrôler le VTT par un
concessionnaire Yamaha, car l’eau risque d’endomma-
ger d’autres éléments du moteur. _
SBU00874
Manguera de comprobación del conducto de en-
friamiento de la correa trapezoidal
Si se acumula polvo o agua en la manguera de com-
probación del conducto de enfriamiento de la correa
trapezoidal, extraiga la manguera y límpiela.
Tapón de drenaje de la caja de la correa trapezoi-
dal
Después de circular por aguas lo suficientemente
profundas como para que pueda introducirse agua
en la caja de la correa trapezoidal, extraiga este ta-
pón para drenar el agua de la caja.NOTA:_ Si se drena agua de la caja de la correa trapezoidal
después de haber extraído el tapón, solicite a un
concesionario Yamaha que inspeccione el ATV por-
que es posible que el agua haya afectado otras par-
tes del motor. _
U5ND60.book Page 80 Friday, May 10, 2002 12:10 PM

8-82
FBU00296
Réglage de carburateur
Le carburateur est une pièce vitale du moteur et il exige
un réglage très précis. La plupart des réglages doivent
être confiés à un concessionnaire Yamaha, qui dispose
des connaissances professionnelles et de l’expérience né-
cessaires pour effectuer ces opérations. Le régime de ra-
lenti peut toutefois être réglé par le propriétaire dans le
cadre des entretiens de routine.ATTENTION:_ Les réglages de carburateur ont été effectués à l’usine
Yamaha après de nombreux tests. Si les réglages sont
modifiés par une personne ne disposant pas des con-
naissances techniques suffisantes, le moteur risque un
endommagement ou une baisse de rendement. _
SBU00296
Ajuste del carburador
El carburador es un componente vital del motor que
requiere un ajuste muy preciso. Reserve la mayor
parte de los ajustes al concesionario Yamaha, que
posee los conocimientos profesionales y la experien-
cia necesarios para llevarlos a cabo. No obstante, el
ajuste de la velocidad de ralentí puede realizarlo el
propietario como parte de la rutina habitual de man-
tenimiento.AT E N C I O N :_ El carburador ha sido ajustado en la fábrica de
Yamaha después de pasar por muchas pruebas.
Si alguien altera este ajuste sin poseer suficien-
tes conocimientos técnicos, pueden producirse
averías y un rendimiento defectuoso del motor. _
U5ND60.book Page 82 Friday, May 10, 2002 12:10 PM

8-83 1. Throttle stop screw
1. Vis d’arrêt de l’accélérateur
1. Tornillo de tope del acelerador
EBU00657
Idle speed adjustmentNOTE:A diagnostic tachometer must be used for this pro-
cedure.1. Start the engine and warm it up for a few min-
utes at approximately 1,000 to 2,000 r/min.
Occasionally rev the engine to 4,000 to
5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Remove panel D. (See pages 8-17–8-21 for
removal and installation procedures.)
3. Connect the tachometer and set the idle to
the specified idling speed by adjusting the
throttle stop screw. Turn the screw in to in-
crease engine speed, and out to decrease
engine speed.
4. Install the panel.Specified idle speed:
1,450–1,550 r/min
U5ND60.book Page 83 Friday, May 10, 2002 12:10 PM

8-84
FBU00657
Réglage du ralentiN.B.:_ Le recours à un compte-tours est indispensable pour me-
ner à bien ce travail. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à une vitesse d’environ
1.000 à 2.000 tr/mn. De temps en temps, pousser le
moteur à un régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapidement à l’ac-
célération.
2. Déposer le cache D. (Voir les explications relatives
à la dépose et à la mise en place aux pages 8-18 à
8-22.)
3. Connecter le compte-tours et ajuster le ralenti au ré-
gime spécifié avec la vis d’arrêt de l’accélérateur.
Serrer la vis pour augmenter le régime du moteur et
la desserrer pour le réduire.
4. Remettre le cache en place.Régime de ralenti spécifié:
1.450 à 1.550 tr/mn
SBU00657
Ajuste de la velocidad de ralentíNOTA:_ Para realizar este procedimiento deberá utilizarse un
tacómetro de diagnóstico. _1. Arranque el motor y caliéntelo durante algunos
minutos aproximadamente a 1.000 a
2.000 rpm. De ven en cuando revoluciones el
motor a 4.000 a 5.000 rpm. El motor estará ca-
liente cuando responda con rapidez al acelera-
dor.
2. Extraiga el panel D. (En cuanto a los procedi-
mientos de extracción e instalación, vea las
páginas 8-18–8-22.)
3. Conecte el tacómetro y ajuste el ralentí a la ve-
locidad de ralentí especificada mediante el tor-
nillo de tope del acelerador. Gire el tornillo para
enroscarlo para incrementar la velocidad del
motor, y para desenroscarlo para reducirla.
4. Instale el panel.Velocidad de ralentí especificada:
1.450–1.550 rpm
U5ND60.book Page 84 Friday, May 10, 2002 12:10 PM

8-90
FBU00312

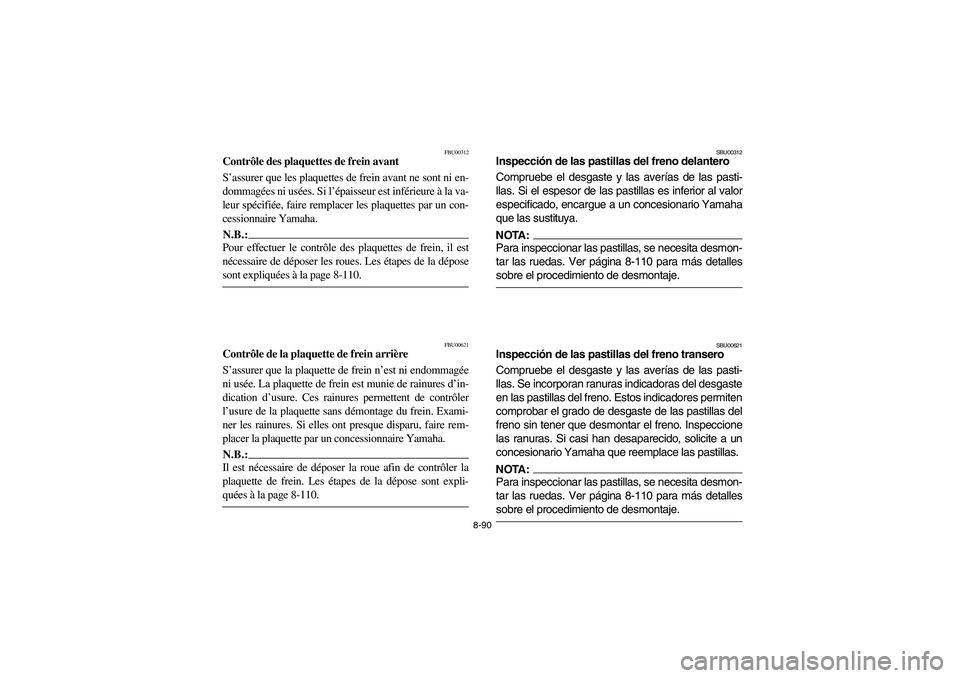

Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein avant ne sont ni en-
dommagées ni usées. Si l’épaisseur est inférieure à la va-
leur spécifiée, faire remplacer les plaquettes par un con-
cessionnaire Yamaha.N.B.:_ Pour effectuer le contrôle des plaquettes de frein, il est
nécessaire de déposer les roues. Les étapes de la dépose
sont expliquées à la page 8-110. _
FBU00621
Contrôle de la plaquette de frein arrière
S’assurer que la plaquette de frein n’est ni endommagée
ni usée. La plaquette de frein est munie de rainures d’in-
dication d’usure. Ces rainures permettent de contrôler
l’usure de la plaquette sans démontage du frein. Exami-
ner les rainures. Si elles ont presque disparu, faire rem-
placer la plaquette par un concessionnaire Yamaha.N.B.:_ Il est nécessaire de déposer la roue afin de contrôler la
plaquette de frein. Les étapes de la dépose sont expli-
quées à la page 8-110. _
SBU00312
Inspección de las pastillas del freno delantero
Compruebe el desgaste y las averías de las pasti-
llas. Si el espesor de las pastillas es inferior al valor
especificado, encargue a un concesionario Yamaha
que las sustituya.NOTA:_ Para inspeccionar las pastillas, se necesita desmon-
tar las ruedas. Ver página 8-110 para más detalles
sobre el procedimiento de desmontaje. _
SBU00621
Inspección de las pastillas del freno transero
Compruebe el desgaste y las averías de las pasti-
llas. Se incorporan ranuras indicadoras del desgaste
en las pastillas del freno. Estos indicadores permiten
comprobar el grado de desgaste de las pastillas del
freno sin tener que desmontar el freno. Inspeccione
las ranuras. Si casi han desaparecido, solicite a un
concesionario Yamaha que reemplace las pastillas.NOTA:_ Para inspeccionar las pastillas, se necesita desmon-
tar las ruedas. Ver página 8-110 para más detalles
sobre el procedimiento de desmontaje. _
U5ND60.book Page 90 Friday, May 10, 2002 12:10 PM

8-92
FBU00622

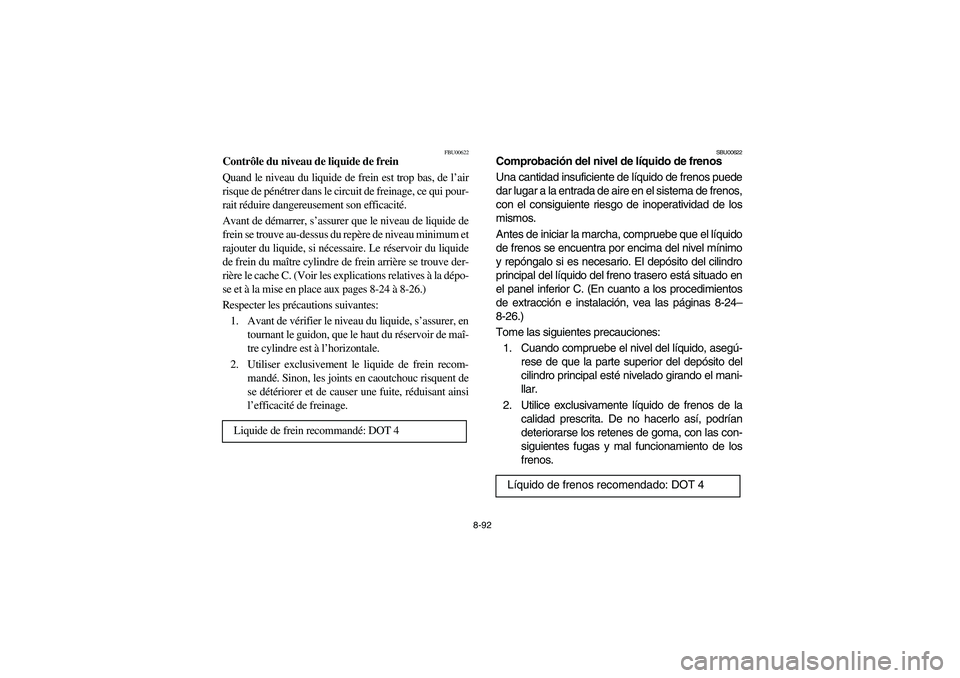

Contrôle du niveau de liquide de frein
Quand le niveau du liquide de frein est trop bas, de l’air
risque de pénétrer dans le circuit de freinage, ce qui pour-
rait réduire dangereusement son efficacité.
Avant de démarrer, s’assurer que le niveau de liquide de
frein se trouve au-dessus du repère de niveau minimum et
rajouter du liquide, si nécessaire. Le réservoir du liquide
de frein du maître cylindre de frein arrière se trouve der-
rière le cache C. (Voir les explications relatives à la dépo-
se et à la mise en place aux pages 8-24 à 8-26.)
Respecter les précautions suivantes:
1. Avant de vérifier le niveau du liquide, s’assurer, en
tournant le guidon, que le haut du réservoir de maî-
tre cylindre est à l’horizontale.
2. Utiliser exclusivement le liquide de frein recom-
mandé. Sinon, les joints en caoutchouc risquent de
se détériorer et de causer une fuite, réduisant ainsi
l’efficacité de freinage.
Liquide de frein recommandé: DOT 4
SBU00622
Comprobación del nivel de líquido de frenos
Una cantidad insuficiente de líquido de frenos puede
dar lugar a la entrada de aire en el sistema de frenos,
con el consiguiente riesgo de inoperatividad de los
mismos.
Antes de iniciar la marcha, compruebe que el líquido
de frenos se encuentra por encima del nivel mínimo
y repóngalo si es necesario. El depósito del cilindro
principal del líquido del freno trasero está situado en
el panel inferior C. (En cuanto a los procedimientos
de extracción e instalación, vea las páginas 8-24–
8-26.)
Tome las siguientes precauciones:
1. Cuando compruebe el nivel del líquido, asegú-
rese de que la parte superior del depósito del
cilindro principal esté nivelado girando el mani-
llar.
2. Utilice exclusivamente líquido de frenos de la
calidad prescrita. De no hacerlo así, podrían
deteriorarse los retenes de goma, con las con-
siguientes fugas y mal funcionamiento de los
frenos.
Líquido de frenos recomendado: DOT 4
U5ND60.book Page 92 Friday, May 10, 2002 12:10 PM

8-98
FBU00681

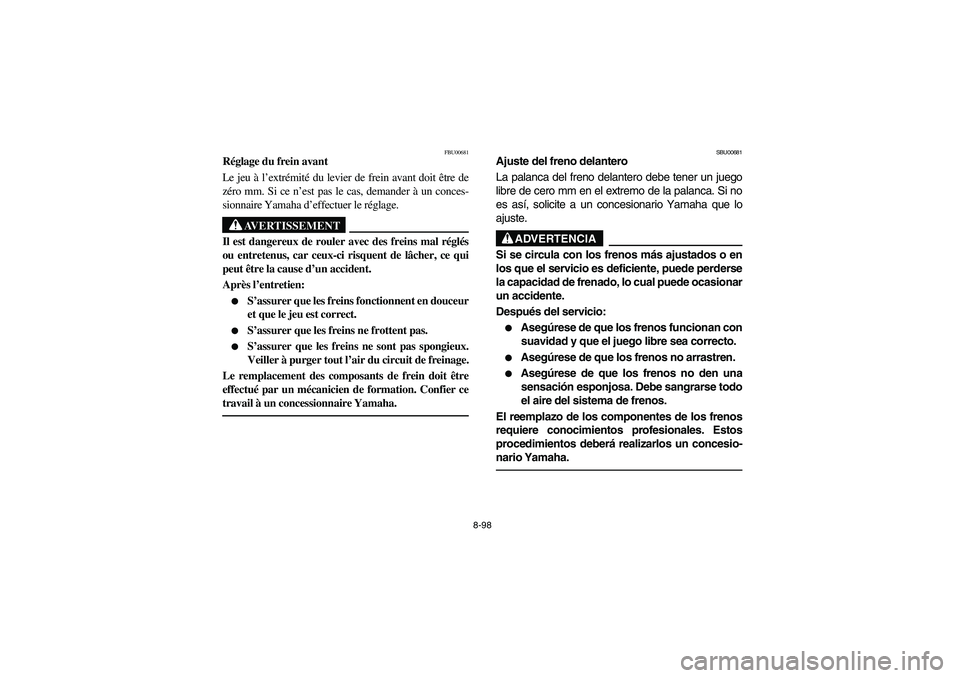

Réglage du frein avant
Le jeu à l’extrémité du levier de frein avant doit être de
zéro mm. Si ce n’est pas le cas, demander à un conces-
sionnaire Yamaha d’effectuer le réglage.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.


S’assurer que les freins ne sont pas spongieux.
Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
SBU00681
Ajuste del freno delantero
La palanca del freno delantero debe tener un juego
libre de cero mm en el extremo de la palanca. Si no
es así, solicite a un concesionario Yamaha que lo
ajuste.
ADVERTENCIA
_ Si se circula con los frenos más ajustados o en
los que el servicio es deficiente, puede perderse
la capacidad de frenado, lo cual puede ocasionar
un accidente.
Después del servicio:

Asegúrese de que los frenos funcionan con
suavidad y que el juego libre sea correcto.


Asegúrese de que los frenos no arrastren.


Asegúrese de que los frenos no den una
sensación esponjosa. Debe sangrarse todo
el aire del sistema de frenos.
El reemplazo de los componentes de los frenos
requiere conocimientos profesionales. Estos
procedimientos deberá realizarlos un concesio-
nario Yamaha.
_
U5ND60.book Page 98 Friday, May 10, 2002 12:10 PM

8-102

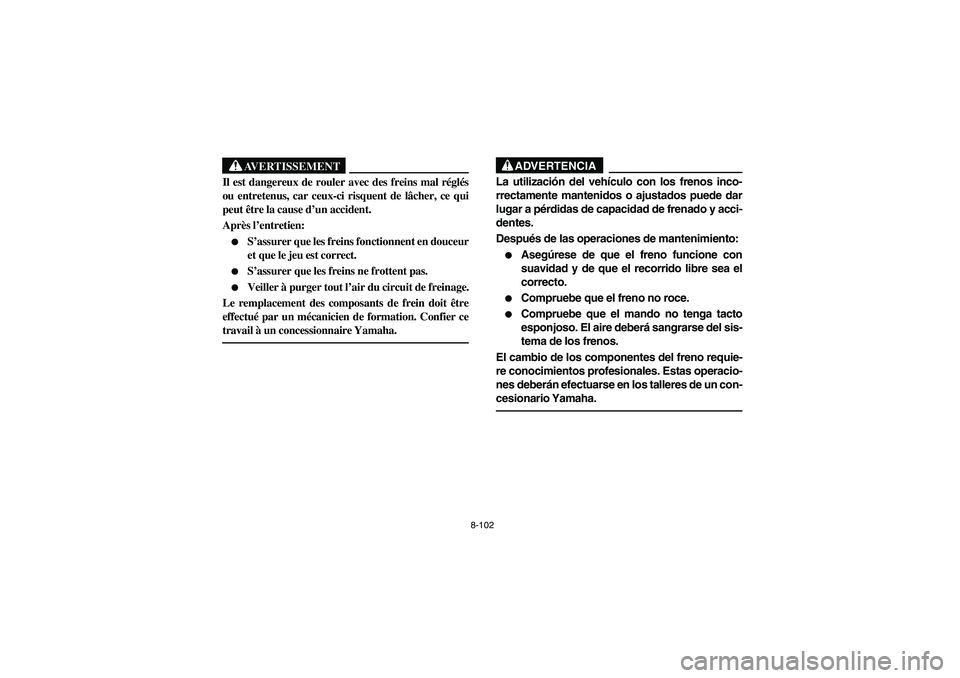

AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.


Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
ADVERTENCIA
_ La utilización del vehículo con los frenos inco-
rrectamente mantenidos o ajustados puede dar
lugar a pérdidas de capacidad de frenado y acci-
dentes.
Después de las operaciones de mantenimiento:

Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.


Compruebe que el freno no roce.


Compruebe que el mando no tenga tacto
esponjoso. El aire deberá sangrarse del sis-
tema de los frenos.
El cambio de los componentes del freno requie-
re conocimientos profesionales. Estas operacio-
nes deberán efectuarse en los talleres de un con-
cesionario Yamaha.
_
U5ND60.book Page 102 Friday, May 10, 2002 12:10 PM
